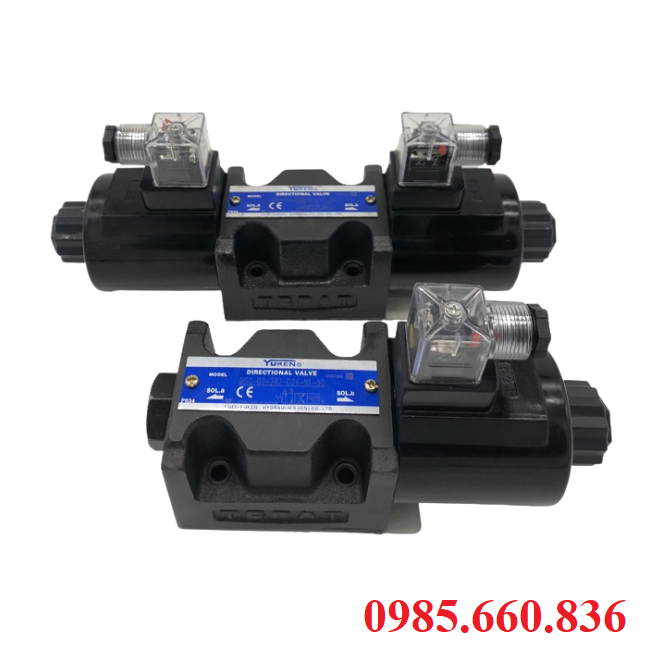

Van điện từ thủy lực DSG-03-2D2

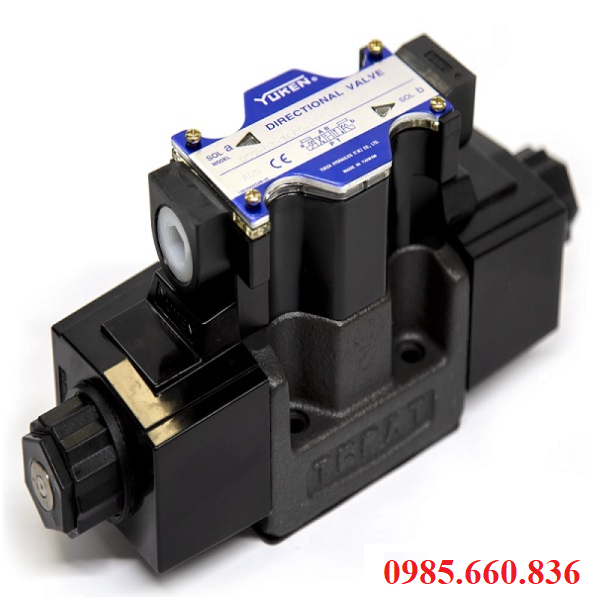

I. Thế nào là van điện từ thủy lực DSG-03-2D2?

Van điện từ thủy lực DSG-03-2D2 van điều khiển hướng thủy lực thuộc dòng DSG-03 sử dụng tín hiệu điện để điều khiển hoạt động đóng mở dòng chảy dầu trong hệ thống thủy lực. Khi được cấp nguồn điện, cuộn coil tạo ra từ trường tác động vào trục trượt khiến trục di chuyển để đổi trạng thái dòng chảy. 2D2 là ký hiệu cho dòng van 4 cửa 2 vị trí nghĩa là van gồm 4 cửa kết nối thủy lực và 2 trạng thái làm việc, thường dùng để đảo chiều hoặc chuyển đổi hướng dòng dầu trong các hệ thống máy ép, máy đúc, máy thủy lực công nghiệp. Với thiết kế chắc chắn, khả năng chịu áp suất cao và phản hồi nhanh, DSG-03-2D2 ứng dụng phổ biến trong hệ thống yêu cầu độ chính xác và độ bền ổn định.

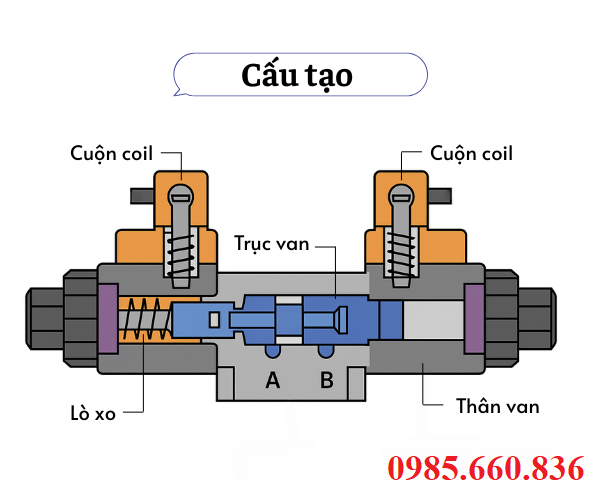

II. Cấu tạo van điện từ thủy lực DSG-03-2D2

Van điện từ thủy lực DSG-03-2D2 được cấu tạo từu các bộ phận chính như:

• Thân van làm bằng thép hoặc gang đúc nguyên khối, gia công chính xác, bên trong thân là các khoang dẫn dầu và vị trí lắp trục, bề ngoài được gia công các cổng kết nối P – T – A – B theo tiêu chuẩn.
• Trục trượt bộ phận chuyển động chính trong thân van, làm từ thép hợp kim, mạ chống mài mòn, trục di chuyển tịnh tiến theo chiều dọc thân van khi nhận tác động từ cuộn coil, có rãnh hoặc bậc để điều tiết dòng dầu khi trượt qua khoang dẫn.
• Lò xo hồi lắp ở hai đầu trục trượt bên trong hốc coil hoặc phía sau nắp coil, lò xo giúp giữ cho trục ở bị trí mặc định, khi van ngắt điện lò xo đẩy trục về vị trí ban đầu, đảm bảo van an toàn.
• Cuộn điện từ được lắp ở hai đầu van khi cấp điện cuộn coil sinh ra từ trường tạo lực hút để kéo trục dịch chuyển, cuộm coil này thường được làm bằng đồng hoặc hợp kim chịu nhiệt.
• Gioăng làm kín giúp đảm bảo sự kín khít, không rò rỉ dầu hay lọt khí, gioăng thường đặt tại các vị trí tiếp giáp giữa thân và trục hoặc cuộn coil.

III. Thông số kỹ thuật van điện ừ DSG-03-2D2

• Tên sản phẩm: Van điện từ thủy lực
• Model: DSG-03-2D2
• Kích thước cổng: 3/8 inch
• Kiểu van: Van điện từ điều hướng 4/2
• Áp suất làm việc: 25Mpa
• Áp suất chịu đựng: 35Mpa
• Lưu lượng: 100 L/min
• Điện áp cuộn coil: DC 12V, DC 24V, AC 110V, AC 220V
• Công suất: DC – 30W, AC – 50VA
• Nhiệt độ : -20 – 70 độ C
• Chất liệu : Thép hợp kim hoặc gang đúc
• Trọng lượng : 2.5 – 3.5kg
• Ứng dụng : Máy đúc, máy phun, dây chuyền tự động, xây dựng
• Xuất xứ : Nhật Bản, Trung Quốc, Châu Âu, Đài Loan
• Bảo hành : 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

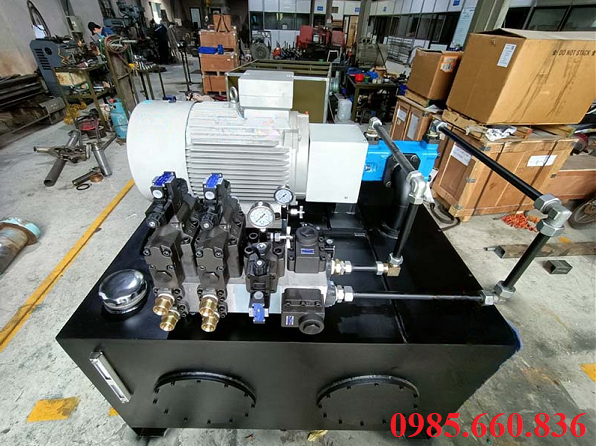

IV. Ứng dụng van điện từ thủy lực DSG-03-2D2

Hệ thống máy ép thủy lực dùng để điều khiển xi lanh trong máy ép nhựa, máy ép khuôn, máy ép thủy lực công nghiệp. Van giúp đóng mở hoặc đảo chiều hoạt động của xi lanh một cách chính xác đồng bộ.

Máy móc cơ khí và sản xuất tự động hóa ứng dụng trong dây chuyển sản xuât, lắp ráp tự động, hệ thống robot thủy lực, điều khiển chính xác thao tác di chuyển, kẹp, giữ, xoay nhờ khả năng điềun khiển hướng dầu.

Thiết bị nâng hạ xe thủy lực dùng để điều khiển xi lanh nâng hạ, xi lanh lái hoặc hệ thống giữ tải trong xe nâng bàn nâng thủy lực, thang máy công nghiệp.

Ngành công nghiệp đóng tàu và cảng biển ứng dụng trong các hệ thống thủy lực tàu thủy, cần cẩu thủy lực, thiết bị neo đậu, đảm bảo hoạt động chính xác trong môi trường khắc nghiệt.

Ngành khai khoáng xây dựng và vận tải dùng trong các máy móc như máy xúc, máy khoan cọc, xe tải ben thủy lực thiết bị khai thác mỏ.

Máy đúc khuôn máy phun ép để điều khiển các chu trình đóng mở huôn, phun vật liệu trong các máy ép đúc nhôm, nhựa, cao su.

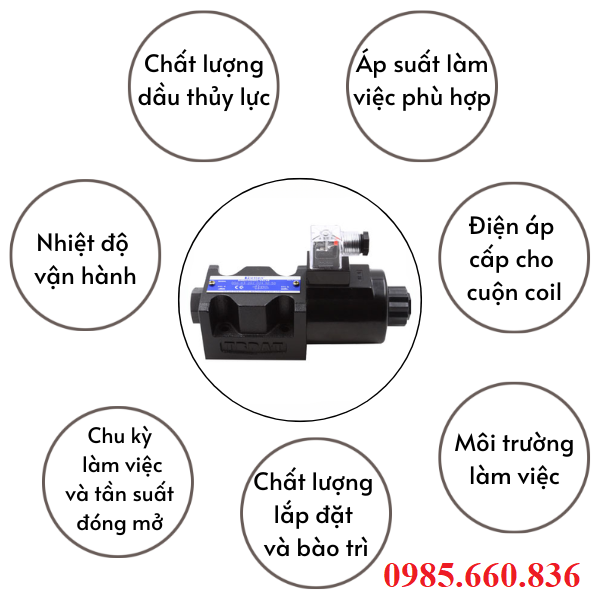

V. Những yếu tố ảnh hưởng đến tuổi thọ và hiệu suất của van điện từ DSG-03-2D2

Để đảm bảo van điện từ thủy lực DSG-03-2D2 hoạt động ổn định, bền bỉ và đạt hiệu suất tối da người dùng cần lưu ý các yếu tố ảnh hưởng trực tiếp đến tuổi thị và hiệu quả vận hành van :

• Chất lượng dầu thủy lực, dầu sạch không lẫn tạp chất, không chưa nước hoặ cặn bẩn sẽ giúp giảm mài mòn trục và gioăng. Dầu bẩn là nguyên nhân chính gây trục bị kẹt, làm mài mòn bề mặt van và giảm tuổi thị cuộn coil.
• Áp suất làm việc phù hợp sử dụng đúng áp suất theo thông số kỹ thuật, làm việc ở áp suất quá cao hoặc dao động áp suất liên tục sẽ làm mòn nhanh trục trục trượt và lò xo hồi.
• Nhiệt độ vận hành nếu nhiệt độ quá cao làm giảm tính đàn hồi của lò xo, lão hóa gioăng làm kín, gây rò rỉ dầu, luôn đảm bảo nhiệt độ làm việc trong giới hạn cho phép.
• Điện áp cấp cho cuộn coil phải sử dụng đúng điện áp định danh, điện áp quá thấp hoặc quá cao sẽ gây hiện tượng coil không hút đủ lực hoặc cháy coil.
• Chu kỳ làm việc và tần suất đóng mở khi van làm việc liên tục ở tần suất quá cao sẽ làm nóng coil gây giảm tuổi thọ, cần đảm bảo thời gian nghỉ phù hợp nếu van làm việc trong chu kỳ đóng mở liên tục.
• Chất lượng lắp đặt và bào trì định kỳ nên lắp đặt đúng hướng đúng tiêu chẩn kỹ thuật tránh rò rỉ và lệch tâm trục trượt, vệ sinh kiểm tra định kỳ lò xo, trục trượt, cuộn coil để kịp thời phát hiện hỏng hóc.
• Môi trường làm việc nếu làm việc trong môi trường bụi bẩn, ẩm ướt hoặc dầu mỡ không được kiểm soát có thể gây chập cháy cuộn coil hoặc oxi hóa linh kiện, nên sử dụng nắp bảo vệ và bố trí van ở khu vực thông thoáng dễ bảo trì.

VI. Hướng dẫn lắp đặt và lưu ý khi sử dụng van điện từ DSG-03-2D2

1. Hướng dẫn lắp đặt van điện từ thủy lực DSG-03-2D2

Kiểm tra bề mặt lắp đặt để đảm bảo bề mặt đế van phanqgr, sạch sẽ không có cặn bẩn hoặc trầy xước, đúng tiêu chuẩn khoan lỗ và kích thước cổng theo bản vẽ kỹ thuật của van DSG-03.

Lắp đúng chiều van xác định đúng các cổng P, T, A – B theo sơ đồ hệ thống, tránh lắp ngược chiều gây lỗi hoặc nguy cơ hỏng thiết bị.

Gắn chặt van và siết bulong đủ lực siết đều các bulong lắp van trên mặt bích để đảm bảo kín khít tránh lệch tâm trục, sử dụng momen siết theo khuyến cáo nhà sản xuất.

Kết nối cuộn coil với nguồn điện phù hợp để đảm bảo điện áp cấp đúng, kiểm tra cực tính tránh đấu sai dây gây chập cháy hoặc không hút coil.

Kiểm tra rò rỉ dầu trước khi vận hành, sau khi lắp đặt van xong thử cấp dầu áp suất thấp để kiểm tra độ kín và hoạt động của van.

2. Lưu ý khi sử dụng van điện từ DSG-03-2D2

Luôn sử dụng dầu thủy lực đạt chuẩn và sạch sẽ đảm bảo dầu được lọc kỹ, không có tạp chất hoặc nước, thay dầu định kỳ để tránh kẹt trục và mài mòn van.

Không vận hành quá áp hoặc quá nhiệt luôn kiểm soát áp suất và nhiệt độ trong giới hạn kỹ thuật khuyến cáo, tránh để van làm việc quá tải liên tục trong thời gian dài.

Kiểm tra định kỳ cuộn coi và lò xo hồi để đảm bảo cuộn coil không bị quá nhiệt hoặc bám dầu gây cháy, kiểm tra độ hồi của lò xo để tránh kẹt trục trượt.

Không tháo rời hoặc điều chỉnh van khi đang có áp suất, khi cần cảm tra hoặc bảo trì phải ngắt điện, xả áp hệ thống và đảm bảo an toàn cho người thao tác.

Vệ sinh van và khu vực lắp đặt thường xuyên để đảm bảo không để bụi bẩn, dầu mỡ tích tụ ảnh hưởng đến hoạt động và tuổi thọ van.

VII. Lý do nên chọn van điện từ thủy lực DSG-03-2D2

Không chỉ phổ biến trong các hệ thống thủ lực mà van điện từ thủy lực DSG-03-2D2 còn được đánh giá cao nhờ những ưu điểm vượt trội sau:

• Thiết kế tiêu chuẩn công nghiệp dễ lắp đặt, thay thế vì sử dụng chuẩn kết nối phù hợp với nhiều hệ thống, kết cấu nhỏ gọn, thuận tiện khi lắp mới hoặc thay thế trên máy móc hiện đại.
• Hiệu suất làm việc ổn định, bền bỉ bởi khả năng chịu áp suất cao lên đến 25Mpa phù hợp với nhiều hệ thống, đảm bảo hoạt động liên tục trong môi trường công nghiệp nặng.
• Khả năng điều khiển chính xác và phản hồi nhanh giúp chuyển đổi trạng thái mạch dầu chính xác, hạn chế thất thoát áp suất, đáp ứng tốt các yêu cầu điều khiển xi lanh, motor thủy lực trong hệ thống tự động hóa.
• Đa dạng lựa chọn điện áp, phù hợp với nhiều hệ thống điện có thể chọn DC 24V, AC 110v, AC 220V tùy theo yêu cầu, tiện lợi cho cả hệ thống điều khiển bằng tủ điện công nghiệp hoặc PLC.
• Được sản xuất bởi các thương hiệu uy tín đặc biệt là các hãn như Yuken Nhật Bản, Đài Loan, giúp đảm bảo chất lượng và nguồn gốc, có sẵn linh kiện thay thế, dễ bảo trì, dễ sửa chữa.
• Giá thành hợp lý, hiệu quả đầu tưu cao bởi giá thành phù hợp với phân khúc thiết bị công nghiệp, đảm bảo tiết kiệm chi phí vận hành, khả năng làm việc lâu dài, hạn chế hỏng hóc giúp giảm chi phí bảo trì.

VIII. Thuận Phát – Địa chỉ cung cấp van điện từ DSG-02-2D2 uy tín, chính hãng

Công ty TNHH vật tư công nghiệp Thuận Phát – Đơn vị chuyên cung cấp thiết bị thủy lực, trong đó dòng van điện từ thủy lực DSG-03-2D2 từ các thương hiệu nổi tiếng Yuken, OEM,... Sản phẩm chính hãng, nhập khảu trực tiếp từ các nước lớn đảm bảo đầy đủ giấy tờ, bảo hành. Đội ngũ tư vấn viên giàu kinh nghiệm, giúp khách hàng lựa chọn được dòng van phù hợp với hệ thống. Chúng tôi cam kết giá cả cạnh tranh, phù hợp với thị trường, chế độ bảo hành, chăm sóc khách hàng sau mua chu đáo, hỗ trợ kỹ thuật và sửa chữa khi cần. Để biết thêm thông tin chi tiết về giá cả của sản phẩm quý khách vui kòng liên hệ cho Thuận Phát qua Hotline 0985.660.836 đề được cac bạn chuyên viên tư vấn lựa chọn hỗ trợ báo giá chi tiết và mua được van với giá ưu đãi nhất ngay trong hôm nay.
