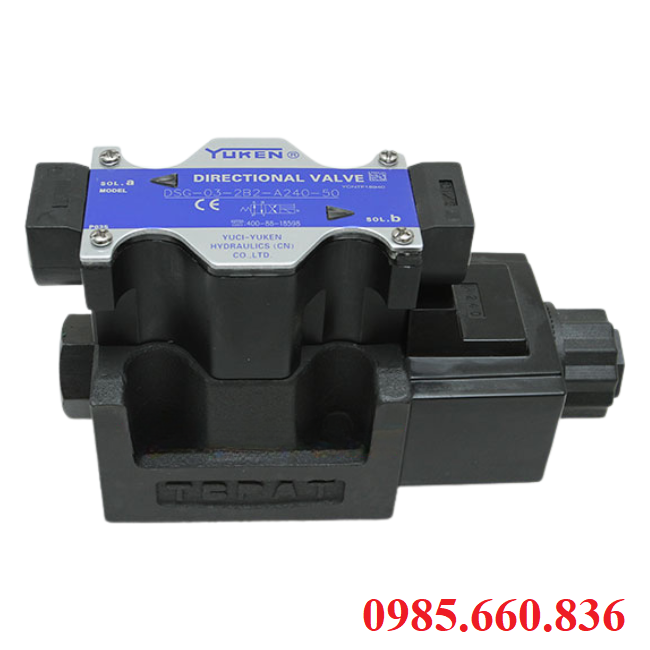

Van điện từ thủy lực DSG-03-2B2

I. Giới thiệu chung về van điện từ thủy lực DSG-03-2B2

Van điện từ thủy lực DSG-03-2B2 dòng van điều khiển hướng chuyên dùng trong hệ thống thủy lực công nghiệp. Sản phẩm van thuộc series DSG-03, kích thước tiêu chuẩn tương đương cổng ren 3/8” hoặc 1/2” với chức năng điều khiển dòng dầu thủy lực theo các định hướng sãn thông qua tác động của điện từ. Model DSG-03-2B2 van với 2 vị trí, 2 đầu coil cho phép chuyển đổi trạng thái đóng mở khi cấp điện cho cuộn coil. Khi không có điện van sẽ trở về vị trí ban đầu nhờ lực lò xo hồi. Với thiết kế dạng mặt bích giúp việc lắp đặt thay thế thuận tiện, phù hợp cho hệ thống máy móc cần điều khiển dòng dầu linh hoạt, chính xác. Ứng dụng rộng rãi trong các ngành như công nghiệp sản xuất, máy ép, máy công trình, thiết bị thủy lực dân dụng và công nghiệp.

II. Thông số kỹ thuật cơ bản van điện từ thủy lực DSG-03-2B2

• Tên sản phẩm: Van điện từ thủy lực
• Model: DSG-03-2B2
• Dạng van: Van điều khiển hướng, 2 vị trí – 2 đầu coil
• Áp suất: 31.5Mpa
• Lưu lượng: 100 L/min
• Điện áp coil: DC 24V, AC 220V
• Công suất tiêu thụ: 30 – 50W
• Thời gian đáp ứng: ≤ 30 ms
• Nhiệt độ môi trường: -15 – 50 độ C
• Nhiệt độ dầu thủy lực: -15 – 60 độ C
• Loại dầu sử dụng: Dầu thủy lực gốc khoáng
• Kiểu lắp: Lắp mặt bích
• Trọng lượng: 2.8 – 3.2 kg
• Ứng dụng: Hệ thống nâng hạ, máy công trình, xe nâng, máy ép
• Xuất xứ: Nhật Bản, Đài Loan, Trung Quốc
• Bảo hành: 12 tháng

III. Ưu, nhược điểm van điện từ DSG-03-2B2

1. Ưu điểm nổi bật van điện từ DSG-03-2B2

Khả năng điều khiển chính xác và tức thời bởi DSG-03-2B2 cho phép thay đổi hướng dòng chảy chỉ trong 30 ms đảm bảo tốc độ phản hồi cao, phù hợp với dây chuyền tự động hóa, máy ép, máy sản xuất.

Vận hành bền bỉ, ổn định trong điều kiện áp suất cao với chất liệu được thiết kế chịu lực tốt, gioăng làm kín chất lượng cao, giúp van hoạt động ổn định ở áp suất lên đến 31.5Mpa mà không bị rò rỉ.

Khả năng thích ứng với nhiều môi trường làm việc nên van thủy lực có thể sử dụng được với nhiều loại dầu thủy lực khác nhau, đáp ứng tốt cả môi trường nhà máy, công trường, hệ thống công nghiệp nặng.

Lắp đặt, vận hành và bảo trì đơn giản theo dạng lắp mặt bích tiêu chuẩn giúp dễ dàng tháo lắp, thay thế hoặc di chuyển, kiểm tra, bảo dưỡng định kỳ.

Đa dạng sự lựa chọn điện áp cấu hình giúp khách hàng có thể đưa ra nhiều sự lựa chọn linh hoạt tích hợp vào các hệ thống có nguồn điện khác nhau.

Khả năng hoạt động liên tục, tuổi thọ cao chịu được cường độ làm việc, ít bị quá nhiệt hoặc mài mòn nếu sử dụng đúng thông số kỹ thuật, đảm bảo tuổi thọ lâu dài trong quá trình vận hành.

Giá thành hợp lý, hiệu suất đầu tư cao so với các dòng cùng phân khúc, DSG-03-2B2 có giá cạnh tranh, đáp ứng tốt yêu cầu về hiệu suất và chi phí bảo trì, tiết kiệm chi phí đầu tư cho doanh nghiệp.

> Xem thêm: Xi lanh khí nén SC Airtac

2. Nhược điểm van điện từ thủy lực DSG-03-2B2

Phụ thuộc vào nguồn điện nếu mất điện hoặc điện áp không ổn định, van không thể vận hành.

Tuổi thọ coil có giới hạn nên cuộn coil dễ bị cháy nếu sử dụng sai điện áp hoặc môi trường nhiệt độ quá cao.

Không phù hợp với môi trường quá khắc nghiệt như môi trường bụi bẩn, ẩm ướt cao dễ ảnh hưởng đến tuổi thọ coil và lõi van.

IV. Cấu tạo, nguyên lý hoạt động van điện từ thủy lực DSG-03-2B2

1. Cấu tạo van điện từ thủy lực DSG-03-2B2

Thân van được cấu tạo từ thép đúc hoặc gang cầu cao cấp chịu được áp suất làm việc cao, chống biến dạng trong môi trường công nghiệp nặng, măt tiếp xúc được gia công tinh tế nhằm đảm bảo độ kín khít khi lắp với đế van.

Trục trượt có hình trụ, được mài bóng để giản độ ma sát, bề mặt có các rãnh hoặc cửa thông dầu được bố trí theo sơ đồ van, chuyển động qua lại của trục là yếu tố chính để điều khiển hướng dòng chảy.

Khoang trượt nằm trong thân van là nơi trục trượt, khoang được gia công chính xác, phối hợp cùng hệ thống làm kín để đảm bảo không có hiện tượng rò rỉ dầu thủy lực.

Cuộn coil điện từ gồn 2 đầu coil mỗi cuộn gồm dây đồng quấn quanh lõi sắt từ khi cấp điện để tạo từ trường hút trục trượt. Coil được đúc kín trong lớp nhựa epoxy để chống ẩm, chống bụi và tăng tuổi thọ.

Lò xo hồi được lắp ở hai đầu trục giúp đưa trục về vị trí trung tính hoặc giữ cố định khi không cấp điện, lực lò xo được tính toán để đảm bảo vận hành chính xác.

Gioăng làm kín được bố trí tại các điểm tiếp xúc và cửa dầu giúp ngăn dầu thủy lực rò rỉ ra bên ngoài, được làm bằng cao su chịu dầu hoặc vật liệu tổng hợp chống mài mòn.

Cổng dầu gồm có 4 cổng P cổng áp lực, T cổng hồi dầu A – B cổng làm việc được bố trí chuẩn theo mặt bích lắp đặt, đảm bảo tương thíc với đế van tiêu chuẩn.

2. Nguyên lý hoạt động van điện từ thủy lực DSG-03-2B2

Van điện từ thủy lực DSG-03-2B2 hoạt động dựa trên nguyên lý khi không cấp điện trục nằm ở vị trí ban đầu nhờ lực hồi của lò xo nên các cửa dầu được đóng hoặc theoi sơ đồ mặc định. Khi cấp điện cho cuộn coil A – B lực từ sinh ra kéo lõi trượt di chuyển, làm thay đổi trạng thái đóng mở của các cổng dầu trên thân van, điều khiển hướng dòng chảy theo yêu cầu. Khi ngừng cấp điện lõi trượt được lò xo đưa trở lại vị trí ban đầu, model 2B2 mỗi đầu coil điều khiển một trạng thái làm việc giúp linh hoạt trong điều khiển hướng dòng dầu.

V. Phân loại van điện từ thủy lực DSG-03-2B2 theo đặc điểm kỹ thuật

Van DSG-03-2B2 được phân loại dựa trên một số đặc điểm kỹ thuật phổ biến như:

1. Phân loại theo điện áp coil

• DSG-03-2B2 -AC220V sử dụng điện áp xoay chiều 220V
• DSG-03-2B2-DC24V sử dụng điện áp một chiều 24V
• DSG-02-2B-AC110V/DC12V một số phiên bản đặc biệt tùy theo yêu cầu khách hàng.

2. Phân loại theo hãng sản xuất, xuất xứ

• Yuken – Japan tiêu chuẩn chất lượng cao, xuất xứ tại Nhật Bản
• Taiwan OEM sản phẩm từ Đài Loan, giá thành hợp lý, chất lượng ổn định
• Trung Quốc OEM chất lượng phổ thông, phù hợp cho các ứng dụng ít quan trọng

3. Phân loại theo chế độ hoạt động

• 2B2 dòng van 2 vị trí, 2 đầu coil giúp điều khiển chuyển đỏi trạng thái theo từng đầu coil
• 2B dòng van 2 ví trí, 1 đầu coil chỉ dùng 1 đầu coil, thường có lò xo hồi về

4. Phân loại theo kiểu lắp đặt

• Kiểu mặt bích là kiểu lắp phổ biến và dễ bảo trì
• Kiểu lắp ren hiếm gặp với DSG-03 nhưng vẫn có trobg một số trường hợp đặc biệt

5. Phân loại theo ký hiệu trục

• 2B2 với 2 vị trí 2 đầu coil đây là mẫu phổ biến nhất
• 3C2, 3C4, 3C là các mã trong series DSG-03 tùy mục đích điều khiển

VI. Ứng dụng thực tế van điện từ thủy lực DSG-03-2B2

Với khả năng điều khiển hướng dầu chính xác, vận hành ổn định trong môi trường áp suất cao, van điện từ DSG-03-2B2 là thiết bi không thể thiếu trong nhiều hệ thống thủy lực công nghiệp và dân dụng như:

• Hệ thống máy ép thủy lực, máy dập khuôn, máy đùn nhựa, máy ép nhựa, máy sản xuất cao su, máy công nghiệp chế biến gỗ, máy ép ván, ép gỗ ghép ứng dụng trong máy móc sản xuất công nghiệp.
• Hệ thống thiết bị công trình như máy xây dụng, máy xúc, xe cẩu, xe nâng, hệ thống nâng hạ thủy lực, bơm nâng công trình, dàn ép cọc, hệ thống ép cọc công trình dân dụng và công nghiệp.
• Dây chuyền tự động hóa và sản xuất hàng hóa của dây chuyền lắp ráp tự động trong nhà máy, dây chuyền sản xuất, băng chuyền, robot thủy lực, hệ thống ản xuất liên tục yêu cầu điều khiển lưu chất chính xác.
• Ứng dụng trong thiết bị điều khiển và thử nghiệm của máy kiểm tra áp suất, hệ thống cấp phát dầu thủy lực trong nhà máy.

VII. Một số dạng ký hiệu và cách đọc van DSG-03-2B2

Ký hiệu cơ bản của van điện từ DSG-03-2B2

• [ P ]──○──[ A ]
• [ T ]──○──[ B ]
• P – Cổng cấp dầu áp suất
• T – Cổng hồi dầu về thùng
• A – B – Các cổng ra dẫn đến xi lanh, động cơ thủy lực

Ký hiệu theo sơ đồ thủy lực

• 2 vị trí, 2 đầu coil (2B2) – Có 2 trạng thái làm việc, điều khiển bởi 2 đầu coil riêng biệt
• Coil A – B – Biểu tượng điện từ tác động điều khiển lõi trượt
• Lò xo hồi – ký hiệu lò xo đưa lõi trượt về vị trí khi ngừng cấp điện

Cách đọc mã van DSG-03-2B2

Ví dụ mộ mã van đầy đủ DSG-03-2B2-D24-N1-50 trong đó các các mã đọc như sau:

• DSG-03 – Dòng van điều hướng size 03
• 2B2 – 2 vị trí, 2 đầu coil
• D24 – Điện áp coil DC 24V
• N1 – Chuẩn coil hoặc phụ kiện theo nhà sản xuất
• 50 – Ký hiệu series hoặc đặc điểm kỹ thuật khác

Một số dạng ký hiệu khác của van điện từ DSG-03-2B2 trên bản vẽ

• Khi không cấp điện, van ở trạng thái mặc định có thể đóng mở theo sơ đồ
• Khi cấp điện vào cuộn coil A, dòng chảy sẽ tgoe một hướng
• Khi cấp điện vào coil B, dòng chảy sẽ đảo hướng ngược lại.

VIII. Hướng dẫn đặt hàng và báo giá van điện từ thủy lực DSG-03-2B2

Để đặt được đúng mã van DSG-03-2B2 phù hợp với hệ thống bạn cần xác định được các yếu tố sau:

• Loại điện áp cuộn coil như DC 12V, DC 24V, AC 110V AC 220V
• Hãng sản xuất, xuất xứ từ các thương hiệu nổi tiếng của Nhật Bản, Trung Quốc, Đài Loan
• Kiểu lắp đặt: Lắp bích chuẩn
• Ứng dụng cụ thể vào hệ thống máy ép, máy công trình, tự động hóa,…
• Số lượng đặt hàng có thể mua lẻ hoặc mua với số lượng lớn tùy thuộc vào ứng nhu cấu khách hàng
• Yêu cầu về chứng từ, CO~CQ nếu như cần thiết

Quý khách đang có nhu cầu mua van điện từ thủy lực DSG-03-2B2 vui lòng liên hệ trực tiếp cho Thuận Phát Valve chúng tôi qua Hotline 0985.660.836 để được tư vấn và nhận báo giá chi tiết chính xác nhất. giá của sản phẩm sẽ phụ thuộc vào các yếu tố như nguồn gốc xuất xứ, điện áp coil, số lượng khách hàng cần đặt. Thuận Phát chúng tôi cam kết cung cấp sản phẩm chính hangxm đầy đủ chứng từ CO~CQ chính sách bảo hành rõ ràng cùng mức giá cạnh tranh trên thị trường. Hãy gọi cho chúng tôi ngay trong hôm nay để được các bạn chuyên viên hỗ trợ tư vấn báo giá và mua được sản phẩm van với mức giá ưu đãi nhất ngày trong hôm nay.
