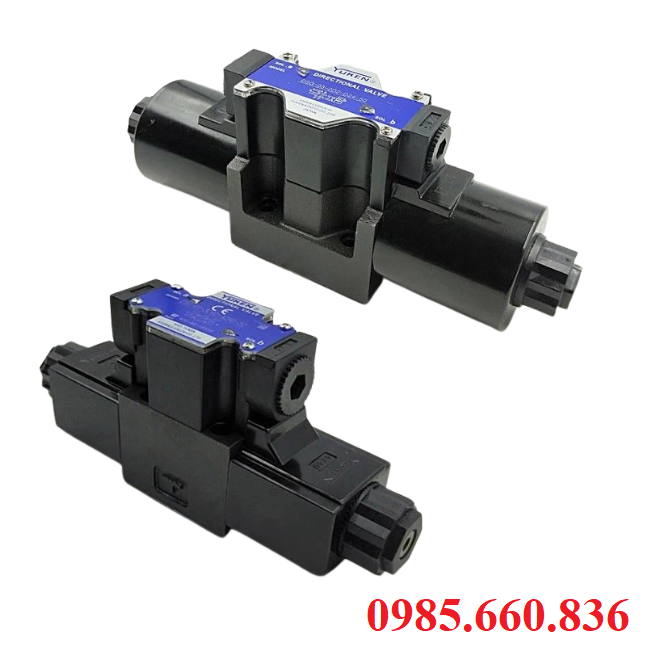

Van điện từ thủy lực DSG-03-2B8

I. Van điện từ thủy lực DSG-03-2B8 là gì?

Van điện từ thủy lực DSG-03-2B8 là van điều khiển hướng hoạt động bằng cơ cấu điện từ, ứng dụng phổ biến trong các hệ thống thủy lực công nghiệp. Van có nhiệm vụ điều khiển dòng dầu thủy lực đi theo cá hướng mong muốn, giúp thay đổi trạng thái làm việc của xi lanh, motor. DSG-03-2B8 sử dụng điện áp và cấu hình cuộn coil 2B8 phù hợp với hệ thống yêu cầu áp suất lưu lượng cao. Thiết kế chắc chắn khả năng đóng mở nhanh, hoạt động ổn định nên luôn là sự lựa chọn phổ biến trong sản xuất, lắp ráp máy móc, dây chuyền công nghiệp, khai thác và nhiều lĩnh vực kỹ thuật khác.

II. Thông số kỹ thuật van điện từ DSG-03-2B8

• Tên sản phẩm: Van điện từ thủy lực
• Model: DSG-03-2B8
• Kích thước cổng: 3/8”
• Lưu lượng: 63 L/min
• Áp suất làm việc: 31.5Mpa
• Điện áp cuộn coil: DC 24V, AC 220V
• Công suất: 28W – 30W
• Loại điều khiển: Van điện từ điều hướng 4/2 hoặc 4/3
• Độ nhớt dầu cho phép: 15 – 400 cSt
• Nhiệt độ môi trường: -15 – 50 độ C
• Trọng lượng: 2.5 – 3kg
• Xuất xứ: Nhật Bản
• Ứng dụng: Hệ thống máy ép, thiết bị nâng, hạ, công nghiệp nhựa,...
• Bảo hành: 12 tháng

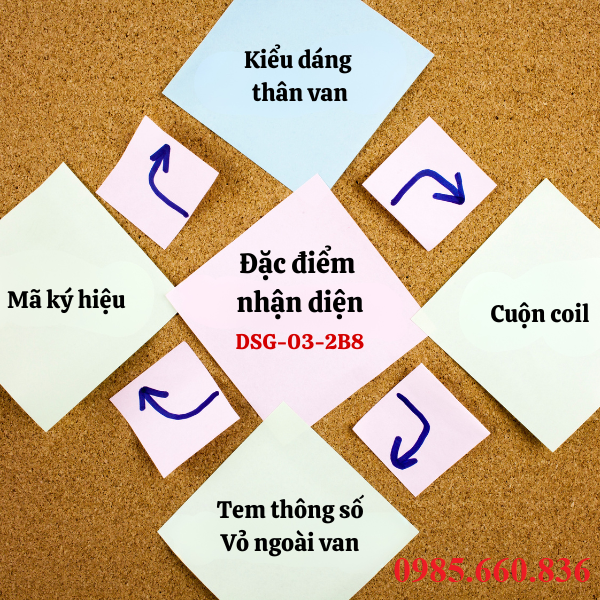

III. Những đặc điểm nhận diện van điện từ thủy lưc DSG-03-2B8

Cách nhận biết và phân biệt van điện từ thủy lực DSG-03-2B8 so với các dòng model khác cùng series có thẻ dựa vào những đặc điểm nhận dạng sau:

• Mã ký hiệu trên thân van luôn được in haowcj dập nổi ký hiệu đầy đủ DSG-03-2B8, kèm logo hãng sản xuất và thông số.
• Kích thước mặt bích và cổng kết nối, van thuộc dòng DSG-03 nên sử dụng mặt bích chuẩn NG06/CETOP 03, cổng kết nối 3/8” kích thươc trung bình 160 – 200 mm
• Kiểu dáng bên ngoài thân van là hình khối chữ nhật chắc chắn có hai đầu coil điện từ gắn đối xứng, thường được phủ sơn đen hoặc xanh màu đặc trưng của hãng.
• Cuộn coil thường có ký hiệu điện áp AC 220v, DC 24V in rõ trên tem, dạng cuộn tròn, có chân cắm điện tiêu chuẩn.
• Tem thông số và mã QR tùy vào phiên bản mới sẽ có tem QR code để kiểm tra nguồn gốc xuất xứ hoặc tra cứu hàng chính hãng.
• Vỏ ngoài van được làm từ théo hợp kim cao cấp, đã xử lý bề mặt chống gỉ, phù hợp sử dụng trong môi trường công nghiệp nặng.

IV. Cấu tạo và chức năng của từng bộ phận van điện từ thủy lực DSG-03-2B8

Với cấu tạo cơ bản gồ 5 bộ phận chính, nên mỗi bộ phận của van điện từ thủy lực DSG-03-2B8 sẽ đảm nhiệm một chức năng quan trọng trong quá trình điều khiển hướng dầu thủy lực.

• Thân van nơi chứa các khoang dẫn dầu, khoang piston trượt, các cửa dầu A, B, P, T. Thân được làm từ thép hợp kim, gia công chính xác, bên ngoài phủ sơn chống gỉ nên chịu được áp lực cao, đóng vai trò khung chịu lực cho toàn bộ van.
• Piton trượt bộ phận chính di chuyển trong thân van khi nhận tín hiệu điều khiển, di chuyển nhờ lực hút từ cuộn coil khi có điện. Được chế tạo chính xác với các rãnh giúp kết nối hoặc ngắt các cửa dầu theo nguyên lý.
• Lò xo hồi đảm bảo van trở lại vị trí an toàn kh không còn tín hiệu điều khiển, được đặt ở hai đầu piston, giúp đưa piston về vị trí trung gian khi ngắt điện.
• Cuộn coil điện từ lắp ở hai đầu van, có chức năng tạo lực từ hút piston trượt khi cấp điện, đa dạng loại điện áp như DC 24V, AC 220V với công suất trung bình khoảng 28W – 30W.
• Nắp coil, đầu kết nối điện dùng để bảo vệ cuộn coil và tạo điểm kết nối điện an toàn chống bụi, chống ẩm, dễ dàng tháo lắp, kiểm tra bảo trì.

> Xem thêm: Xi lanh khí nén SC Airtac

V. Cách hoạt động và nguyên lý vận hành của van điện từ thủy lực DSG-03-2B8

Van điện từ thủy lực DSG-03-2B8 hoạt động dựa theo nguyên lý điều khiển hướng dòng dầu bằng cách dịch chuyển piston nhờ lực tác động của cuộn điện từ. Quá trình vận hành được thực hiện như sau:

• Trạng thái không cấp điện vào bất kỳ cuộn coil nào, lò xo hồi giữ piston ở vị trí trung gian, dòng dầu thủy lực không được phép đi qua hoặc chỉ đi theo hướng xả về thùng tùy theo kiểu van 2 vị trí hoặc 3 vị trí.
• Trạng thái cấp điện cho cuonj coil A lực từ sinh ra hút piston trượt về phía cuộn A, khi đó các cửa dầu P thông với A hoặc B, đòng thời cửa còn lại sẽ thông với T. Dầu thủy lực được dẫn theo đúng hướng để tác động đến xi lanh hoặc motor thủy lực.
• Trạng thái cấp điện cho cuộn coil B ngược lại với A khi điện cấp vào cuộn coil B, piston dịch chuyển về phía đối diện, hướng dòng dầu cũng được đảo lại, đảo chiều chuyển động của thiết bị chấp hành.
• Trạng thái ngắt điện hoàn toàn cả hai cuộn coil, lò xo hồi lập tức đưa piston về vị trí ban đầu, van trở về trạng thái an toàn hoặc trung lập.
• Nguyên tắc hoạt động dựa trên việc điều khiển hướng dầu chính xác, tahy đổi theo từng trạng thái đóng mở van, nhằm đảm bảo kiểm soát dòng chảy liên tục, an toàn, phù hợp bới yêu cầu kỹ thuật trong hệ thống thủy lực.

VI. So sánh van điện từ thủy lực DSG-03-2B8 với dòng van điện từ DSG03 khác

Dòng van điện từ DSG-03 gồm nhiều model khác nhau, phân biệt thường dựa trên ký hiệu, chức năng, vị trí và sơ đồ điều khiển. Dưới đây là so sánh sự khác biệt giữ DSG-03-2B8 với dòng van điện từ DSG-03 phổ biến khác.

1. Van điện từ thủy lực DSG-03-2B8

Kiểu van với 2 vị trí, 2 cuộn coil, chức năng chính là đóng mở, đảo chiều dòng dầu thủy lực. Khi cấp điện một trong hai cuộn coil, piston dịch chuyển, thay đổi hướng dầu cấp ra cửa A hoặc B. Dòng này không có vị trí trung gian khi ngắt điện piston trở về trang thái mặc định nhờ lò xo hồi. Phù hợp chi những ứng dụng yêu cầu điều khiển đóng mở nhanh, đảo chiều cơ bản.

2. Van điện từ thủy lực DSG-03-2B2

Cùng kiểu với dòng 2B8, tuy nhiên điểm khác biệt nằm ở thiết kế pison và cách vận hành. DSG-03-2B2 dùng trong hệ thống yêu cầu đảo chiều đoen giản, hoạt động với áp suất tiêu chuẩn, phù hợp cho máy móc công nghiệp nhẹ. Với khả năng chịu tải và lưu lượng thường thấp hơn so với dòng 2B8, ít được dùng trong môi trường yêu cầu áp cao.

3. Van điện từ thủy lực DSG-03-3C2

Khác biệt lớn nhất so với 2B8 là dòng 3C2 có 3 vị trí với cuộn coil đôi và trung gia đóng kín. Khi không cấp điện, các cổng P, A, B, T đều bị đóng, giúp giữ áp suất trong hệ thống và tránh tụt áp. Khi cấp điện cho cuộn coil A hoặc B van mở theo hướng tương ứng, sử dụng phổ biến trong hệ thống yêu cầu giữ áp hoặc các mạch thủy lực phức tạp dừng khẩn cấp ở trạng thái an toàn.

4. Van điện từ thủy lực DSG-03-3C60

Cũng là van 3 vị trí nhưng lại có thiết kế trung gian hở nghĩa là khi cấp điện các cửa dầu thông với nhau, giúp giảm áp và tránh sốc hệ thống. Khi cấp điện van vẫn hoạt động tương tự như các loại đảo chiều khác, phù hợp với hệ thống yêu cầu tuần hoàn dầu, tránh gia tăng áp lực khi dùng máy hoặc các ứng dụng đặc biệt như máy ép, hệ thống bơm hồi dầu.

VII. Ứng dụng nổi bật van điện từ thủy lực DSG-03-2B8

Khả năng điều khiển hướng dầu chính xác, đóng mở nhanh và hoạt động ổn định, van điện từ thủy lực DSG-03-2B8 luôn là sự lựa chọn phổ biến trong nhiều ngành công nghiệp, một số ứng dụng tiêu biểu có thể kể như:

• Hệ thống máy ép thủy lực công nghiệp giúp điều khiển xi lanh đóng mở đảo chiều tác động để đảm bảo chu trình ép nhả chính xác và an toàn.
• Máy công nghiệp và dây chuyền tự đông hóa được sử dụng trong các hệ thống cơ khí tự động, máy cắt, máy uốn, đảm nhận vai trò điều khiển xi lanh và motor thủy lực.
• Ngành chế tạo khuôn mẫu đúc nhựa giúp điều khiển hoạt động đóng mở khuôn rút lõi, cấp nguyên liệu trong các dây chuyền sản xuất khuôn ép, máy ép nhựa.
• Hệ thống nâng hạ, thiết bị bốc xếp để điều khiển chuyển động nâng hạ của xi lanh thủy lực trên xe nâng, cần cẩu, bàn nâng công nghiệp.
• Thiết bị sản xuất vật liệu xây dựng ứng dụng vào máy ép gạch, máy đùn bê tông, hệ thống trộn và ép khuôn với yêu cầu van đảo chiều nhanh, chịu áp lực lớn.
• Các dây chuyền sản xuất trong công nghiệp nặng như luyện kim, khai thác khoáng sản, đóng tàu, những nơi đòi hỏi thiết bị vận hành bền bỉ, an toàn và chính xác.

VIII. Chính sách giá, bảo hành và hỗ trợ kỹ thuật khi mua van DSG-03-2B8

Giá bán van điện từ DSG-03-2B8 được xác định dựa trên xuất xứ, thời điểm, thị trường, số lượng, nhà phân phối. Khi mua trực tiếp tại Thuận Phát khách hàng được đảm bảo giá cả cạnh tranh minh bạch, báo giá chi tiết cung cấp nhanh chóng, kèm theo thông tin về thời gian giao hàng và phí vận chuyển.

Tất cả sản phẩm van điện từ do Thuận Phát cung cấp đều được bảo hành tối thiểu 12 tháng kể từ ngày giao hàng. Bảo hành chính hãng với các lỗi lỹ thuật do nhà sản xuất như hỏng coil, kẹt piston, rò rỉ dầu. Hỗ trợ đổi mới 1 – 1 trong thời gian bảo hành nếu lỗi được xác nhận thuộc phạm vi bảo hành.

Chúng tôi luôn sãn sàng tư vấn cho khách hàng lựa chọn dòng model phù hợp với từng hệ thống, công suất và áp suất làm việc. Hỗ trợ lắp đặt, hướng dẫn vận hành, chia sẻ tài liệu kỹ thuật nếu khách hàng cần. Với đội ngũ kỹ thuật viên và chuyên viên có nhiều năm kinh nghiệm sẵn sàng hỗ trợ xử lý sự cố, bảo trì, bảo dưỡng trong suốt quá trình sử dụng sản phẩm. Liên hệ ngay cho Thuận Phát Valve qua Hotline 0985.660.836 để được hỗ trợ tư vấn nhanh nhất và nhận báo giá sớm, ưu đãi tốt ngay trong hôm nay.
