Van điện đảo chiều thủy lực DSG-01-2D2

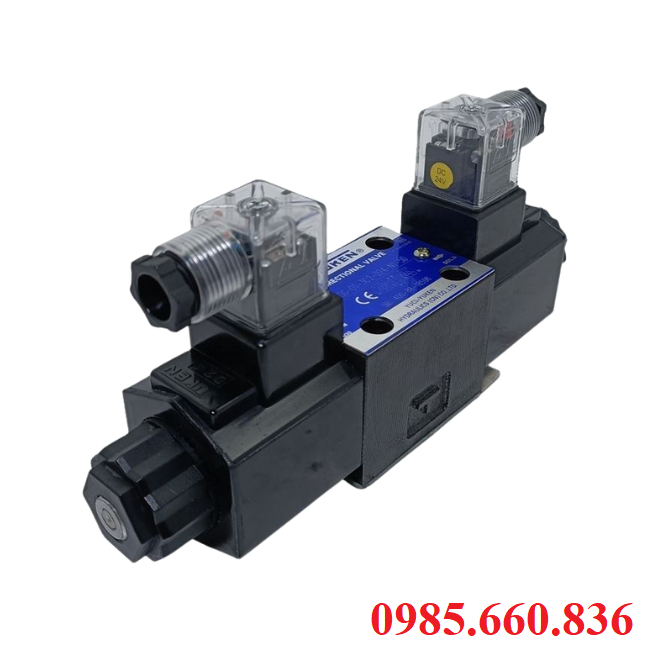

I. Giới thiệu về van điện đảo chiều thủy lực DSG-01-2D2

Van điện đảo chiều thủy lực DSG-01-2D2 là dòng van đảo chiều thủy lực 4/2 với 4 của dầu, 2 vị trí làm việc. Van sử dụng cuộn coil điện từ để chuyển đổi vị trí của trục van làm thay đổi hướng chảy của dầu trong hệ thống. Trong hệ thống thủy lực van đóng vai trò giúp chuyển dòng mạch, điều khiển các xi lanh, motor thủy lực hoặc cơ cấu chuyển động khác. Với cấu hình tối ưu, chính xác, an toàn nên van thường được ứng dụng rộng rãi trong hệ thống máy dập, máy ép, dây chuyền sản xuất tự động.

II. Thông số hoạt động van điện đảo chiều thủy lực DSG-01-2D2

• Tên sản phẩm: Van điện đảo chiều thủy lực
• Mã sản phẩm: DSG-01-2D2
• Loại van: Van điện từ đảo chiều 4/2
• Cổng kết nối: G1/4", mặt bích ISO 4401
• Áp suất làm việc: 21Mpa
• Lưu lượng: 20 – 30 L/min
• Cuộn coil điện áp: DC12V, DC24V, AC110V, AC220V
• Nhiệt độ dầu: -20 – 80 độ C
• Ứng dụng: Hệ thống nâng hạ, thiết bị công trình, máy ép, đùn
• Xuất xứ: Nhật Bản, Đức, Hàn Quốc, Ý
• Bảo hành: 12 tháng

III. Cấu tạo, nguyên lý hoạt động van điện đảo chiều thủy lực DSG-01-2D2

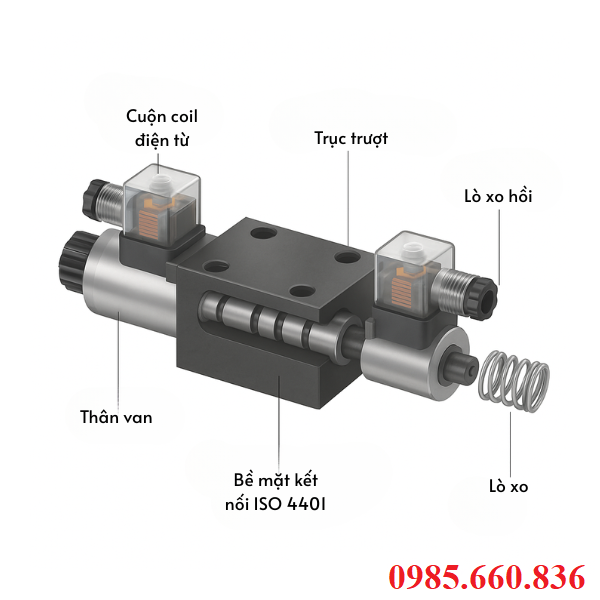

1. Cấu tạo van điện đảo chiều thủy lực DSG-01-2D2

Van điện đảo chiều thủy lực DSG-01-2D2 được cấu tạo từu những bộ phận chính như sau:

• Thân van được đúc bằng thép hợp kim hoặc gang có độ cứng cao, chịu áp suất lớn và môi trường khắc nghiệt giúp van không bị ăn mòn và kéo dài được tuổi thọ.
• Trục trượt bộ phận điều hướng dòng chảy của dầu bên trong van, rảnh và cửa dầu được gia công chính xác cho phép dòng chảy chuyển đổi linh hoạt giữa các cổng. Trục trượt có thể trượt sang phải hoặc tráu nhờ vào lực hút từ cuộn coil giúp thay đổi trạng thái hoạt động van.
• Cuộn coil điện từ được gắn ở hai đầu thân van, sử dụng điện áp DC12V, DC24V, AC110V hoặc AC220V. Coil tạo ra lực từ để hút trục di chuyển để thực hiện thao tác chuyển hướng dòng dầu, thay thế dễ dàng, có thể chọn dòng chống bụi hoặc chống nước tùy vào môi trường.
• Lò xo hồi vị có nhiệm vụ đưa trục trượt quay về vị trí ban đầu khi điện áp ngắt để đảm bảo van quay về trạng thái mặc định, giúp hệ thống an toàn hơn khi có tình huống mất điện đột ngột.
• Cổng kết nối dầu được thiết kế theo tiêu chuẩn mặt bích ISO 4401 giúp việc lắp đặt dễ dàng với đế van tiêu chuẩn, cổng kết nối gồm các ký tự để dễ phân biệt P-dầu vào, A – B – dầu ra và T – dầu hồi.

2. Nguyên lý hoạt động van điện đảo chiều thủy lực DSG-01-2D2

Van điện đảo chiều thủy lực DSG-01-2D2 hoạt động dựa vào nguyên lý khi cấp điện cho một bên cuộn coil, trục van được hút dịch chuyển giúp kết nối các cửa dầu theo một hướng nhất định. Khi ngắt điện lò xo đẩy trục trượt quay lại ví trí ban đầu. Lúc này van thay đổi hướng chảy dòng dầu nhanh chóng giúp xilanh, motor thực hiện quá trình mở – đóng – nâng – hạ – đẩy – kéo theo đúng yêu cầu.

> Xem thêm: Xi lanh khí nén SC Airtac

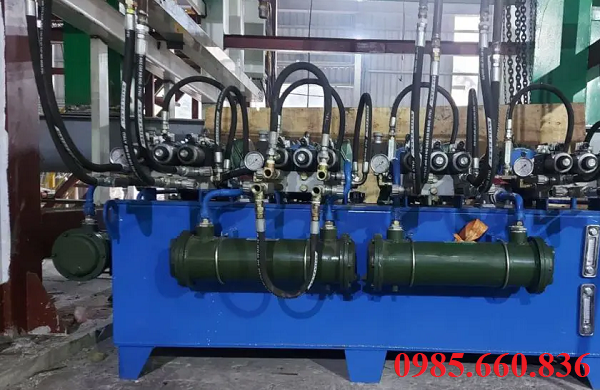

IV. Ứng dụng thực tế van điện đảo chiều thủy lực DSG-01-2D2

Ứng dụng cho máy ép thủy lực, máy đùn nhựa, máy dập kim loại để điều khiển chuyển động xi lanh, đóng mở khuôn ép vật liệu chính xác, giúp hệ thống đảo chiều mượt không sốc áp, vận hành ổn định.

Ứng dụng cho hệ thống nâng hạ thủy lực tự động trong thang nâng hàng, bàn nâng, bãi giữ xe tự động giúp chuyển hướng dầu ra vào, hỗ trợ nâng hạ tải nhanh chóng.

Ứng dụng trong dây chuyền sản xuất công nghiệp của ngành thép, cơ khí chế tạo, chế biến gỗ, bao bì, nhựa công nghiệp giúp điều khiển quá trình đóng mở chốt, kẹp sản phẩm, đẩy kéo cơ cấu chấp hành.

Ứng dụng trong máy xây dựng và thiết bị công trình của máy xúc, máy ủi, máy trộn bê tông, cầu thủy lực giúp hệ thống hoạt động trợn tru, đảo chiều lực đẩy cho piston hoặc motor.

Ứng dụng trong trạm nguồn thủy lực, robot và cơ cấu quay dùng trong bộ nguồn trung tâm, máy CNC để phân phối dòng dầu đến đúng điểm cần điều khiển, phản hồi nhanh, chính xác.

V. Các coil điện từ của van điện đảo chiều thủy lực DSG-01-2D2

Coil cuộn dây điện từ bộ phận quan trọng giúp chuyển động trục trượt khi có tín  hiệu điện, van sử dụng 2 coil ở hai đầu và có thể lựa chọn loại coil phù hợp với nguồn cấp, điều kiệm vận hành.

1. Coil DC 12V – Điện áp thấp, an toàn cao

• Điện áp: 12V
• Dòng tiêu thụ: 1.6 – 1.8A
• Công suất: 20 – 22W
• Ứng dụng: Xe nâng điện, máy di động, thiết bị ngoài trời cần điện áp thấp để tăng độ an toàn.
• Ưu điểm: Hoạt động ổn định trong điều kiện thiếu điện, giảm nguy cơ giật điện

2. Coil DC 24V – Phổ biến, dễ thay thế

• Điện áp: 24V
• Dòng tiêu thụ: 0.8 – 1.1A
• Công suất: 18 – 25W
• Ứng dụng: Tủ điều khiển PLC, máy tự động, trạm nguồn thủy lực dùng nguồn 24VDC
• Ưu điểm: Bền, êm, ít sinh nhiệt, dễ mua, thay thế, nhiều lựa chọn về chuẩn bảo vệ

3. Coil AC 110V – Dành cho máy nhập khẩu

• Điện áp: 110V
• Tần số: 50/60Hz
• Dòng tiêu thụ: 0.15 – 0.2A
• Ứng dụng: Máy ép, máy đúc của Nhật, Mỹ, dây chuyền công nghiệp cũ sử dụng điện trung thế
• Ưu điểm: Không cần biến áp nếu có nguồn 110V, hoạt động ổn định trong môi trường nhà máy

4. Coil AC 220V – Dễ dùng, phổ biến trong dân dụng và công nghiệp

• Điện áp: 220V
• Tần số: 50/60Hz
• Công suất tiêu thụ: 18 – 22W
• Ứng dụng: Nguồn điện dân dụng, dây chuyền đơn giản, máy ép, trạm bơm, hệ thống xử lý nước
• Ưu điểm: Không cần bộ đổi nguồn, coil có sẵn nhiều loại, dễ thay thế

VI. Một số câu hỏi thường gặp về van điện đảo chiều thủy lực DSG-01-2D2

Van DSG-01-2D2 có điểm gì khác so với DSG-01-2B2 và 3C2?

Van DSG-01-2D2 là van điều khiển 4/2 tức là có 4 cổng và 2 vị trí làm việc, không có vị trí trung gian như dòng DSG-01-3C2. So với DSG-01-2B2 thì 2D2 có kiểu đảo chiều và ký hiệu sơ đồ khác, phù hợp cho hệ thống yêu câu nhanh, dứt khoát mà không cần trung gian.

DSG-01-2D2 dùng loại coil nào có thay thế được không?

Van sử dụng coil điện từ dạng DIN bổ biến nhất là DC 24V hoặc AC 220V, bạn có thể thay coil điện từ khi cần chuyển đổi điện áp hoặc coil bị hỏng mà không cần phải thay thế toàn bộ van.

Dòng DSG-01-2D2 có lắp vừa với đế van cũ không?

Được thiết kế chuẩn theo ISO 4401 nên van có thể lắp vừa với đế van cũ cùng tiêu chuẩn dòng và chỉ cần đảm bảo đúng hướng cổng P – T – A – P là có thể thay thế van trực tiếp được.

Van có thể hoạt động liên tục trong môi trường công nghiệp không?

Điều đó là hoàn toàn có thể bởi van được làm từ những chất liệu chịu được áp lực cao, chịu được độ rung và nhiệt độ cao. Hoạt động tốt trong môi trường có nhiều bụi, dầu, ẩm như xưởng cơ khí, nhà máy ép nhựa, cán thép.

Khi bị mất điện, van có quay lại vị trí ban đầu không?

Nhờ có lò xo hồi vị tích hợp nên khi ngắt điện trục trượt bên trong van sẽ tự động quay trở về vị trí mặc định để đảm bảo an toàn cho hệ thống, đây là điểm quan trọng giúp van phù hợp với hệ thống cần yêu cầu về độ an toàn cao.

Van DSG-01-2D2 có sẵn không? Thời gian giao hàng trong bao lâu?

Tùy vào từng đơn vị cung cấp, van DSG-01-D2D thường có sẵn các điện áp coil thông dụng như DC 24V, AC 220V. Thời gian giao hàng phụ thuộc vào địa chỉ khách hàng cung cấp trong tỉnh giao từ 1-3 ngày, ngoài tỉnh thời gian giao động 2-5 ngày.

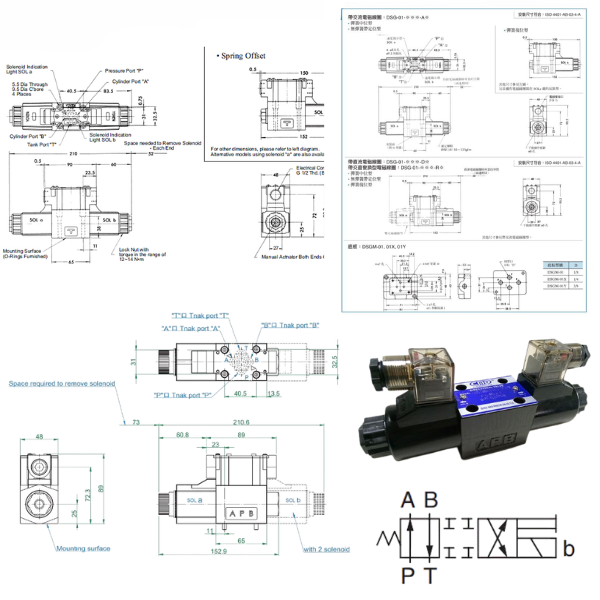

VII. Hình ảnh, sơ đồ kỹ thuật van điện đảo chiều thủy lực DSG-01-2D2
