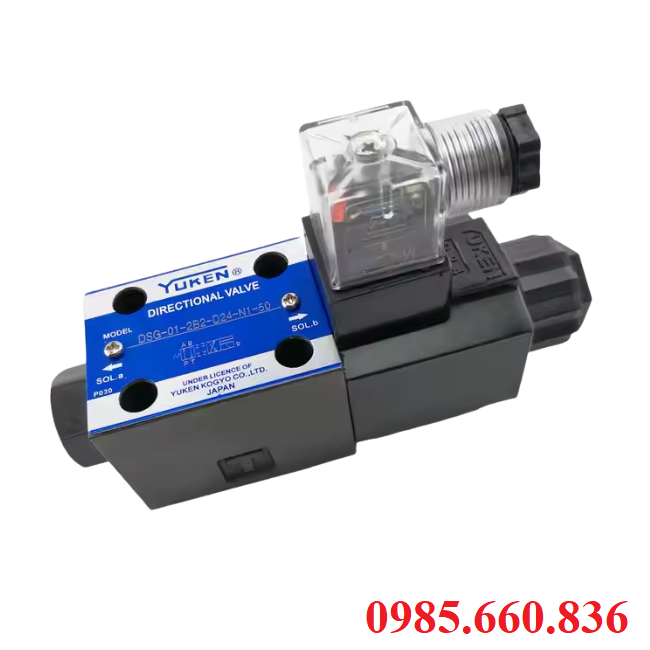

Van điện từ thủy lực DSG-01-2B2

I. Van điện từ thủy lực DSG-01-2B2 là gì?

Van điện từ thủy lực DSG-01-2B2 là dòng van điện từ điều khiển hướng trong hệ thống thủy lực. Đây là van điều khiển điện từ 4/2 có nghĩa là van có 4 cửa và 2 vị trí làm việc giúp chuyển đổi hướng dòng chảy của dầu thủy lực nhanh chóng qua tín hiệu điện. Van thường được lắp đặt trong các cụm nguồn thủy lực hoặc hệ thống điều khiển chuyển động trong máy ép, máy dập, hệ thống nâng hạ tự động.

II. Thông số kỹ thuật van điện từ thủy lực DSG-01-2B2

• Tên sản phẩm: Van điện từ thủy lực
• Mã sản phẩm: DSG-01-2B2
• Điện áp: 12VDC, 24VDC, 110VAC, 220VAC
• Lưu lượng làm việc: ~20l/phút
• Áp suất làm việc: 21Mpa
• Nhiệt độ: -20 – 80 độ C
• Ứng dụng: Máy uốn, cần cẩu, máy xúc, máy cắt
• Xuất xứ: Nhật Bản, Trung Quốc, Đài loanh, Đức
• Bảo hành: 12 tháng

III. Cấu tạo van điện từ thủy lực DSG-01-2B2

Van điện từ thủy lực DSG-01-2B2 sở hữu thiết kế nhỏ gọn nhưng lại hoạt động tốt mang lại hiệu quả cao nhờ vào cấu tạo của các bộ phận sau:

• Thân van làm bằng thép hợp kim hoặc gang là chất liệu có độ cứng cao, khả năng chống mài mòn chịu áp lực. Thân là bộ phận bên ngoài giúp bao nọc các cơ cấu chi tiết bên trong, chịu lực chính khi dầu thủy lực đi qua với áp suất cao.
• Trục là từ thép cứng, mạ chống gỉ giúp trượt qua lại bên trong thân van để thay đổi hướng dòng chảy của dầu giữa các cỏng áp, tác động và xả, van có thể trượt dạng 4/2 kiểu không có vị trí trung gian.
• Cuộn coil điện bộ phận chuyển đổi tín hiệu điện thành từ trường để hút trục trượt dịch chuyển về một phía. Chất liệu cấu tạo là dây đồng cách điện cuốn trong lớp cách nhiệt bảo vệ bằng vỏ nhựa hoăc kim loại có thông số điện áp 12VDC, 24VDC, 110VAC, 220VAC.
• Lò xo khi ngắt điện lò xo đẩy trục trượt trở lại ở vị trí ban đầu, đảm bảo van ở trạng thái an toàn, lò xo lắp đặt ở hai đầu van bên trong nắp coil để đảm bảo hệ thống ngắt dòng khi mất điện.
• Ron cao su chịu dầu được bố trí ở các vị trí tiếp giáp giữa thân và nắp đảm bảo độ kín cho hệ thống. Phớt chắn dầu giúp ngăn ngừa rò rỉ tại vị trí trục di chuyển, nắp chặn giữ cuộn coil và lò xo cố định đồng thời bảo vệ khỏi bụi và va đập bên ngoài.

IV. Nguyên lý hoạt động van điện từ thủy lực DSG-01-2B2

Van điện từ thủy lực DSG-01-2B2 hoạt động dựa trên nguyên lý khi cấp điện vào một bên cuộn coil, từ trường sinh ra hút làm trục trượt dịch chuyển làm thay đổi hướng dòng chảy của dầu thủy lực. Khi ngắt điện lực đàn hồi từ lò xo sẽ đẩy trục trượt quay trở lại vị trí ban đầu, giúp van điều khiển hoạt động đóng mở và chuyển hướng dòng chảy trong hệ thống thủy lực một cách chính xác, tự động.

> Xem thêm: Xi lanh khí nén SC Airtac

V. Ưu điểm van điện từ thủy lực DSG-01-2B2

Dòng van điện từ thủy lực DSG-01-2B2 luôn là sự lựa chọn hàng đầu trong các hệ thống bởi nhưng ưu điểm nội bật về độ bền và hiệu suất làm việc như sau:

• Khả năng chuyển hướng dòng chảy nhanh khi có tín hiệu cấp và cuộn coil, thiết kế tối ưu giúp quá trình mở đong diễn ra mượt mà, không gây hiện tượng sốc, dao động, giúp bảo vệ các thiết bị thủy lực khác trong hệ thống.
• Thân van, trục trượt, coi điện từ đều được cấu tạo từ các chất liệu cao cấp như gang, thép và đồng với khả năng chống mài mòn chịu nhiệt tốt giúp van hoạt động ổn định trong thời gian dài giảm thiểu chi phí sửa chữa và thay mới van.
• Với các thông số điện áp 12VDC, 24VDC, 110VAC, 220VAC van dễ dàng tích hợp với nhiều hệ thống điện dân dụng và công nghiệp hiện có nên khi ứng dụng vào hệ thống có thể linh hoạt lựa chọn dòng điện áp phù hợp.
• Thiết kế theo tiêu chuẩn công nghiệp nên van dễ lắp đặt, phụ kiện phổ biến, cuộn coil có thể tháo rời bằng tay hoặc dụng cụ dễ dàng thuận tiện cho việc kiểm tra, thay ron hoạc vệ sinh bảo dưỡng phụ kiện bên trong khi cần.

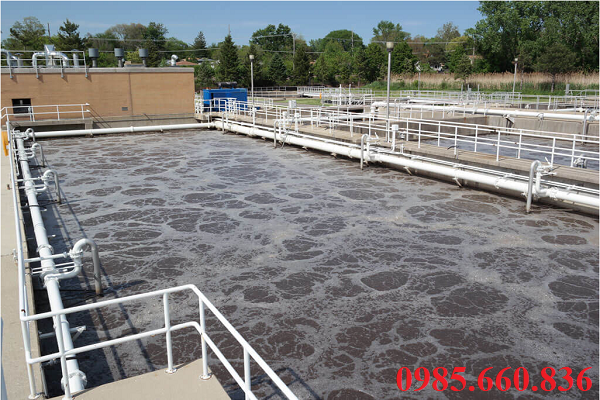

VI. Ứng dụng van điện từ thủy lực DSG-01-2B2

Ứng dụng cho máy ép, máy dập, máy nhựa van điện từ thủy lực DSG-01-2B2 điều khiển xi lanh để ép lên xuống trong dòng máy ép thủy lực, ép nhựa định hình, dập kim loại. Van giúp kiểm soát lực ép, thời gian giữ và chu kỳ làm việc hoạt động nhanh chóng, chính xác.

Dây chuyền sản xuất tự động được tích hợp trong hệ thống điều khiển tự động hóa của nhà máy, điều hướng dầu đến các bộ phận truyền động như motor, xilanh phù hợp cho ngành lắp ráp điện tử, thực phẩm, in ấn bao bì

Cơ cấu nâng, hạ, quay và đóng mở van được sử dụng để điều khiển các thao tác chuyển động cơ bản trong các máy bán hàng tự động như băng tải, bàn nâng thủy lực, hệ thống robot thủy lực.

Hệ thống thủy lực trong các ngành công nghiệp nặng như ngành xi măng, chế biến gỗ, ngành khai khoáng, ngành sản xuất bao bì nhựa.

VII. Lựa chọn mua van điện từ thủy lực DSG-01-2B2 cần lưu ý gì?

Khi lựa chọn mua van điện từ thủy lực DSG-01-2B2 bạn cần lưu ý một số yếu tố quan trọng để đảm bảo độ tương thích kỹ thuật, độ bền và hiệu quả. Để lựa chọn mua van điện từ thủy lực cần chú ý một số điiều sau:

• Xác định đúng điện áp điều khiển với hệ thống hiện tại, nếu sử dụng sai điện áp có thể gây ra tình trạng hỏng cuộn coil, giảm tuổi thọ hoặc bị chập điện, có thể lựa chọn dòng phiên bản điện phổ biến là DCV24 giúp tiết kiệm và dễ tích hợp.
• Chọn đúng kiểu hoạt động và chức năng của trục trượt, việc chọn sai kiểu hoạt động có thể khiến hệ thống không đạt hiệu suất như thiết kế, xem xét sơ đồ hoạt động của hệ thống thủy lực để chọn đúng trục trượt phù hợp.
• Kiểm tra khả năng chịu áp và lưu lượng, nên lựa chọn dư công suất so với nhu cầu thực tế để đảm bảo tuổi thọ và hoạt động ổn định. Nếu hệ thống có áp cao bất thường thì nên cân nhắc chuyển sang dòng van DSG-03 hoặc dòng model áp cao hơn.
• Van DSG-01 được thiết kế theo tiêu chuẩn để đảm bảo đế van, cổng dầu tương thích để dễ lắp đặt và không rò rỉ, kiểm tra ren cổng, đế van lắp theo kiểu nào và vị trí bắt bu lông.
• Lựa chọn thương hiệu và nhà cung cấp uy tín bởi hàng chính hãng có độ bền cao, bảo hành rõ ràng, phụ kiện chuẩn, nhưng giá thành cao hơn, đầy đủ CO~CQ bảo hành, hỗ trợ kỹ thuật tránh mua hàng trôi nổi kém chất lượng.

VIII. Báo giá van điện từ thủy lực DSG-01-2B2

Giá van điện từ thủy lực DSG-01-2B2 với nhiều sự lựa chọn về thương hiệu, điện áp điều khiển, phụ kiện đi kèm vậy nên mức giá sẽ khác nhau và tùy vào nhu cầu sử dụng của từng hệ thống. Để biết thêm thông tin chi tiết về mức giá của van điện từ bạn hãy liên hệ ngay cho Thuận Phát chúng tôi qua Hotline 0985.660.836, chúng tôi cam kết tư vấn lựa chọn đúng mã phù hợp, báo giá nhanh chóng, mình bạch, cung cấp hàng chính hãng chất lượng cao, đầy đủ chứng từ, bảo hành rõ ràng và hỗ trợ giao hàng toàn quốc. Gọi ngay cho chúng tôi để được hỗ trợ tư vấn báo giá và mua được van với mức giá ưu đãi tốt nhất ngay trong hôm nay.

Tham khảo: Van chỉnh áp suất dầu thủy lực FG01 FG02 FCG01 FCG02

Hotline liên hệ đặt hàng: 0985.660.836
