Motor thuỷ lực piston 5 sao

I. Khái niệm về motor thủy lực piston 5 sao

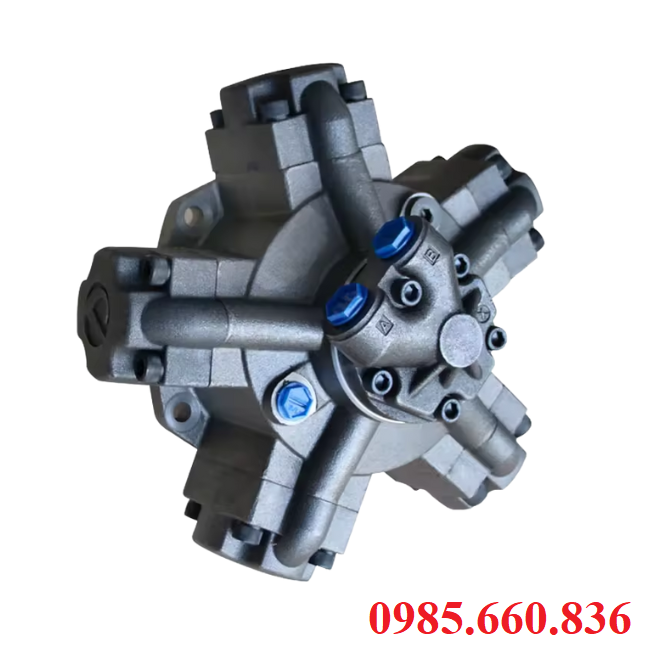

Motor thủy lực piston 5 sao động cơ thủy lực thuộc nhóm motor piston hướng dính, 5 sao là tên gọi bắt nguồn từ cấu tạo đặc trưng với 5 piston được bố trí đối xứng theo hình ngôi sao quay quanh trục trung tâm. Khi dầu thủy lực được cấp vào buồng làm việc, áp suất dầu đẩy piston di chuyển tạo ra moment xoắn làm quay trục motor. Đây là dòng có khả năng chịu tải cao, hoạt động ổn định nên thường được ứng dụng trong các thiết bị công nghiệp nặng như máy ép, cần cẩu, máy xây dựng, máy khoa địa chất. Piston 5 sao đặc biệt phù hợp trong những môi trường làm việc yêu cầu hiệu suất cao và độ bền bỉ lâu dài.

II. Thông số kỹ thuật cơ bản motor thủy lực piston 5 sao

• Tên sản phẩm: Motor thủy lực piston 5 sao
• Lưu lượng: 50 cc/rev – 1000 cc/rev
• Áp suất: 200 – 350bar
• Tốc độ quay: 50 – 1000 vòng/phút
• Moment xoắn: 1570 – 12650 Nm
• Hiệu suất: 85 – 95%
• Trọng lượng: 20 – 100kg
• Loại kết nối: Mặt bích, trục then hoa, trục trơn
• Dầu sử dụng: dầu thủy lực gốc khoáng ISO VG 32 – 68
• Nhiệt độ: -20 – 80 độ C
• Ứng dụng: Cần cẩu, máy khoan, tời kéo, xe lu
• Xuất xứ: Nhật Bản, Mỹ, Đức
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Ưu điểm nổi bật của motor thủy lực piston 5 sao

Motor piston 5 sao có khả năng tạo moment xoắn lớn ngay khi khởi động, phù hợp với ứng dụng cần lực kéo mạnh nhưng không yêu cầu tốc độ cao, chẳng hạn như tời kéo, cần cẩu.

Với thiết kế piston hướng kính và phân bố đều lực tác động, motor có hiệu suất tổng thể lên đến 90 – 95%, giúp tiết kiệm năng lượng và vận hành ổn định lâu dài.

Cấu tạo chắc chắn, các chi tiết làm từ vật liệu chịu áp suất và mài mòn cao giúp motor hoạt động liên tục trong môi trường rung lắc, tải nặng và nhiệt độ khắc nghiệt.

Motor có khả năng quay ở tốc độ rất thấp dưới 100 vòng/phút mà vẫn giữ được moment ổn định, dễ điều khiển và tăng độ chính xác cho thiết bị.

Tuổi thọ cao, ít bảo trì nhờ cấu trúc piston phân bố đều áp lực, ít mài mòn lệch tâm, motor piston 5 sao thường có tuổi thọ cao hơn nhiều so với motor bánh răng hoặc cánh gạt.

Thiết kế buồng làm việc phân tán lực giúp motor có thể chịu được áp suất cao đến 350 – 400bar trong thời gian ngắn mà không bị hư hỏng đột ngột.

IV. Cách lựa chọn motor thủy lực piston 5 sao phù hợp với nhu cầu

• Xác định moment xoắn theo yêu cầu tính toán cần thiết cho ứng dụng, chọn motor có moment xoắn định mức lớn hơn tối thiểu 10 – 20% so với nhu cầu thực tế, để đảm bảo motor không bị quá tải.
• Áp suất hệ thống làm việc của toàn hệ thống thủy lực thường từ 200 – 350bar, chon motor có khả năng chịu áp suất cao hơn áp suất làm việc ít nhất 10% để tăng độ an toàn.
• Tốc độ quay cần xác định tốc độ trục đầu ra cần thiết, motor piston 5 sao thường được hoạt động tốt ở tốc độ thấp, phù hợp cho hệ truyền động lực nặng, cần ổn định.
• Lưu lượng dầu để đảm bảo bơm thủy lực hiện tại cung cấp đủ lưu lượng cho motor, dung tích motor càng lớn thì cần lưu lượng dầu càng cao để kiểm tra tương thích với bơm và van chia lưu lượng.
• Lựa chọn kiểu trục phù hợp như trục then hoa, trục trơn, trục côn, trục răng ngoài tương thích với thiết bị truyền động, kiểu lắp có thể là mặt bích vuông, mặt bích tròn, dạng ren phù hợp với khung máy.
• Điều kiện làm việc nên chọn motor có khẳ năng chịu nhiệt, rung, bụi, hoặc nước nếu làm việc trong môi trường khắc nghiệt. Ưu tiên loại motor có trục và vỏ chịu mài mòn tốt, làm việc liên tục.
• Thương hiệu và độ tin cậy nên ưu tiên các thương hiệu lớn Kawasaki – Staffa, Panker, Eaton, Rexroth để đảm bảo chất lượng, dễ thay thế linh kiện và bảo hành.
• Ngân sách và hiệu quả đầu tư giữa hiệu suất vận hành và chi phí, motor giá cao hơn nhưng bền, hiệu suất tốt sẽ tiết kiệm chi phí bảo trì lâu dài hơn loại rẻ chất lượng thấp.

V. Ứng dụng thực tế của motor thủy lực piston 5 sao

Motor 5 sao truyền lực mạnh cho máy ép thủy lực công nghiệp như bàn ép giúp tạo lực ép lớn và đều đặc biệt hữu ích trong dây chuyền ép kim loại, gạch, cao su.

Cung cấp moment xoắn cực lớn ở tốc độ thấp, giúp mũi khoan xoay mạnh mẽ và ổn định, khoan được cả những lớp địa chất cứng.

Hoạt động mượt mà trong hệ thống tời kéo thủy lực, cẩu trục và cuộn cáp tải trọng lớn, giữ được lực cang ổn định, chống giật.

Máy xây dựng và công trình motor được lắp trên xe lu, xe đào, thùng trộn bê tông, máy trộn nhựa đường nơi cần motor bền, chịu áp cao, truyền động mạnh.

Ngành tàu thủy và cảng biển sử dụng trong hệ thống quay cầu cảng, tời neo, bánh lái, cần trục tàu của motor cần chống ăn mòn và làm việc ổn định dưới điều kiện khắc nghiệt.

Thiết bị thủy lực trong nhà máy thép, xi măng giúp truyền động cho con lăn, trục quay, hệ thống điều chỉnh góc nghiêng, nơi môi trường làm việc bụi, rung, áp suất lớn.

Ứng dụng đặc biệt trong hệ thống lò quay, máy nghiền, motor piston 5 sao có thể quay lò nung, máy nghiền hoặc trống trộn lớn với tốc độ thấp nhưng lực kéo rất cao, bền bỉ trong thời gian dài.

VI. Nguyên lý hoạt động motor thủy lực piston 5 sao

Motor thủy lực piston 5 sao hoạt động duwah theo nguyên lý biến năng lượng áp suất của dầu thành chuyển động quay thông qua cơ cấu piston hướng kính. Dầu thủy lực áp suất cao được cấp vào từng buồng piston để đẩy piston di chuyển tịnh tiến ra ngoài. Piston ép vào bề mặt cam lệch tâm bên trong motor, tạo ra moment xoắn làm quay trục. Kết thúc hành trình, dầu được xả và piston hồi về vị trí bên đầu, quá trình này lặp lại liên tục giữa các piston tạo chuyển động ổn định. Do đặt vuông góc với trục nên lực truyền rất hiệu quả giúp motor tạo moment lớn ngay từ tốc độ thấp, phù hợp cho tải nặng, yêu cầu quay chậm nhưng khỏe.

VII. Những lỗi thường gặp và cách khắc phục khi sử dụng motor thủy lực piston 5 sao

Rò ri dầu do gioăng phớt bị mòn, siết khớp nối không chặt, trục motor mòn hoặc xước. Kiểm tra và thay thế phớt, gioăng, siết lại các mối nối, kiểm tra độ mòn trục, nếu nặng cần gia công lại hoặc thay trục.

Motor quay yếu, không đủ lực do áp suất dầu không đủ, lọc dầu bị nghẹt, có khí trong dầu, piston hoặc cam bị mòn. Kiểm tra và điều chỉnh lại áp suất hệ thống, vệ sinh hoặc thay lọc dầu, xả khí trong hệ thống, kiểm tra cụm piston và cam thay thế nếu cần.

Motor quay giật, không đều tốc độ, dầu bị nhiếm bẩn hoặc có bọt khí, phân phối dầu không đều đến các piston. Cần thay dầu sạch bà đúng chủng loại, kiểm tra van phân phối, đường dẫn dầu và hệ thống bơm.

Motor quá nóng khi hoạt động bởi dầu kén chất lượng, nhiệt độ môi trường cao, tản nhiệt không hiệu quả, bị quá tải. Nên dùng dầu thủy lự đúng tiêu chuẩn ISO VG, kiểm tra và vệ sinh bộ tản nhiệt, giảm tải hoặc điều chỉnh thời gian làm việc phù hợp.

Tiếng ồn bất thường học rung mạnh do bạc đạn, trục quay bị mòn, khí lọt vào buồng dầu, motor lắp lệch trục tải. Kiểm tra độ rơ trục và đạn bạc, thay thế nếu mòn, kiểm tra khớp nối và căn chỉnh đồng trục lại.

Motor thủy lực piston bị rỉ sét, mài mòn bất thường do dầu nhiễm nước, làm việc trong môi trường ẩm nhưng không có biện pháp bảo vệ. Thay dầu sạch, dùng dầu có phụ gia chống rỉ, bảo vệ motor bằng che chắn hoặc dùng loại có lớp phủ chống ăn mòn.

VIII. Báo giá motor thủy lực piston 5 sao – Tư vấn lựa chọn mua sản phẩm chính hãng

1. Báo giá motor thủy lực piston 5 sao

Giá motor piston thủy lực 5 sao trên thị trường hiện nay trên thị trường có sự dao động lớn, tùy vào các yếu tố như thương hiệu, dung tích làm việc, moment xoắn đầu ra, áp suất thiết kế và xuất xứ. Tại Thuận Phát chúng tôi, đơn vị chính hãng chuyên phân phối và nhập khẩu các dòng motor có nguồn gốc xuất xứ rõ ràng, giá cả cạnh tranh, đội ngũ tư vấn kỹ thuật nhiều năm kinh nghiệm. Để lựa chọn được sản phẩm phù hợp và tối ưu liên hệ ngay Hotline 0985.660.836 để được các bạn tư vấn viên hỗ trợ tư vấn báo giá và lựa chọn sản phẩm phù hợp cho hệ thống của bạn.

2. Tư vấn lựa chọn mua sản phẩm motor thủy lực 5 sao chính hãng

• Để chọn mua đúng loại motor phù hợp và đảm bảo chính hãng, quý khách cần lưu ý:
• Xác định đúng nhu cầu sử dụng về tải trọng, tốc độ quay, áp suất hệ thống, môi trường làm việc.
• Chọn thương hiệu uy tín và ưu tiên các hãng như Kawasaki, Panker, Bosch Rexroth, Eaton, Intermot.
• Kiểm tra chứng từ gốc yêu cầu CO~CQ, packing list, team nhãn đầy đủ để tránh hàng giả, hàng giàu.
• Mua tại đơn vị phân phối chính hãng, nên chọn nhà cung cấp có bảo hành kỹ thuật, hỗ trợ lắp đặt và dịch vụ sau bán hàng chuyên nghiệp.
• So sánh giá đi kèm dịch vị kỹ thuật với giá rẻ chưa tốt nếu không có kỹ sư tư vấn, hậu mãi, linh kiện thay thế.
