Đầu ép cốt thủy lực

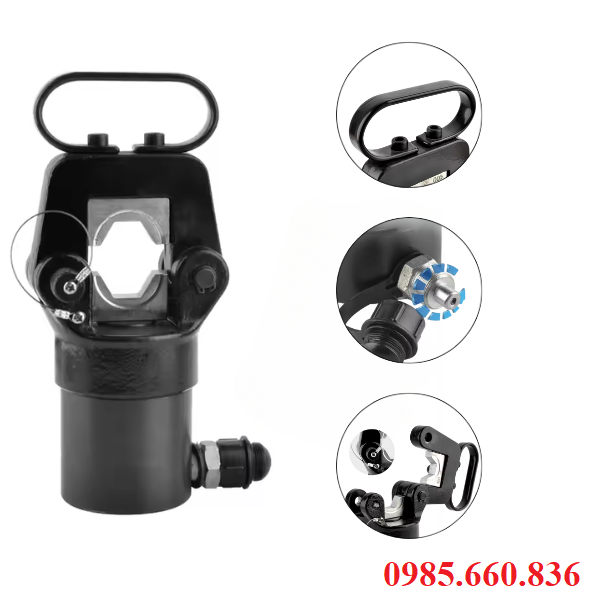

I. Thế nào là đầu ép cốt thủy lực?

Đầu ép cốt thủy lực là một thiết bị chuyên dụng dùng để ép chặt đầu cốt vào dây cáp điện hoặc ống kim loại bằng lực nén thủy lực. Thiết bị này thường được sử dụng trong ngành điện, viễn thông, cơ khí và hệ thống thủy lực, nơi yêu cầu các mối nối phải chắc chắn, an toàn và dẫn điện tốt. Đầu ép cấu tạo thường bao gồm phần thân chính bằng thép hợp kim, khuôn ép với nhiều kích cỡ khác nhau tùy theo loại cốt, cùng với hệ thống kết nối với bơm thủy lực. Khi được cấp lực thủy lực, đầu ép tạo ra một áp suất lớn giúp ép chặt đầu cốt vào lõi dây dẫn, đảm bảo liên kết bền vững, chống rung, chống tuột và tăng khả năng truyền điện.

II. Nguyên lý hoạt động của đầu ép cốt thủy lực

Đầu ép cốt thủy lực hoạt động dựa trên việc sử dụng áp lực do bơm tạo ra để sinh lực ép lớn. Khi vận hành, dầu được bơm vò xi lanh bên trong đầu ép, đẩy piston di chuyển và tạo lực nén lên khuôn ép. Lực giúp ép chặt đầu cốt vào dây dẫn để đảm bảo nối nối chắc chắn và dẫn điện tốt. Sau khi ép xong, áp suất được xả ra, piston tự hồi về vị trí ban đầu để sẵn sàng cho lần ép tiếp theo.

III. Thông số kỹ thuật đầu ép cốt thủy lực

• Tên sản phẩm: Đầu ép cốt thủy lực
• Lực ép: 60 – 120 kN
• Khoảng ép: 10 – 30 mm
• Dải kích thước: 10 – 400 mm²
• Áp suất làm việc: 630 – 700bar
• Loại khuôn ép: Chữ C, U, tròn, bát giác
• Kiểu vận hành: Thủy lực tay, điện, pin
• Khối lượng đầu ép: 3 – 7kg
• Chất liệu: Thép hợp kim, chống gỉ
• Ứng dụng: Ngành viễn thông, xây dựng, cơ khí chế tạo
• Xuất xứ: Nhật Bản, Trung Quốc, Đài Loan, Đức, Ý
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

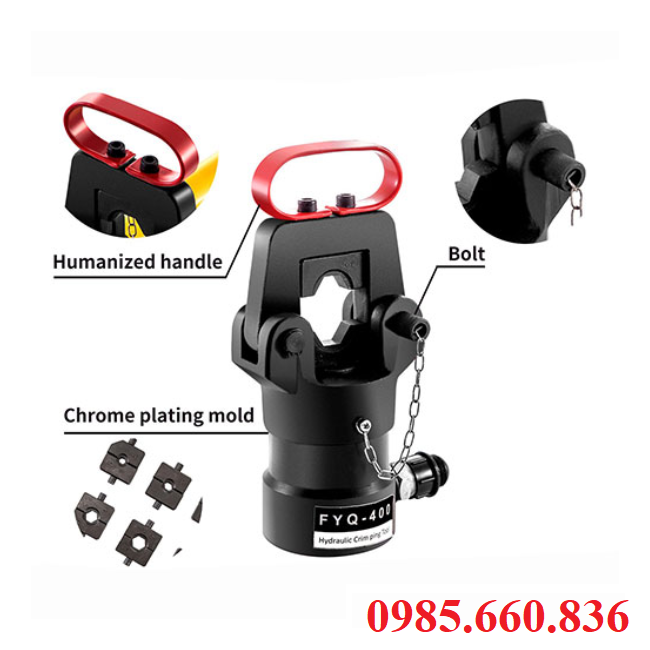

IV. Cấu tạo của đầu ép cốt thủy lực

Được cấu tạo chắc chắc và thiết kế tối ưu để chịu áp suất lớn, đảm bảo độc hính xác khi ép nên đầu ép cốt thủy lực được cấu tạo từ các bộ phận chính bao gồm:

• Thân đầu ép là phần khung chính, thường được làm từ thép hợp kim tôi cứng hoặc kim loại chống gỉ, có khả năng chịu lực cao, rhaan dạng hình chữ C, chữ U hoặc khép kín tùy theo thiết kế.
• Xi lanh thủy lực nơi chứa dầu thủy lực, có nhiệm vị truyền lực ép từ dầu sang piston, kết nối trực tiếp với nguồn cấp áp lực như bơm tay, bơm điện, bơm pin.
• Piston di chuyển nhờ áp suất từ xi lanh tác động lực trực tiếp lên khuôn ép, là bộ phạn truyền lực chính để giúp thực hiện quá trình ép đầu cốt.
• Khuôn ép bộ khuôn có thể thay đổi được tùy vào kích cỡ và loại đầu cốt, thường được làm bằng thép cứng với nhiều dạng như hình tròn, bát giác, chữ C. Khuôn phải luôn khớp với cốt và dây để đảm bảo mối ép chắc chăn không bị bong tróc.
• Chốt khóa dùng để cố định và thay thế khuôn ép dễ dàng, nhanh công, cổng kết nối là nơi gắn ống dầu từ bơm vào đầu ép, có thể là dạng ren hoặc khóa nhanh tùy dòng sản phẩm.

V. Tiêu chí lựa chọn đầu ép cốt thủy lực phù hợp với nhu cầu

Khi chọn mua một sản phẩm, việc lựa chọn đúng, phù hợp với nhu cầu là yếu tố quan trọng giúp đảm bảo hiệu quả làm việc, an toàn, tiết kiệm chi phí. Một số tiêu chí quan trọng khi mua đầu ép cốt thủy lực là:

• Dải kích thước cốt cần ép, xác định tiết diện dây dẫn hoặc loại đầu cốt để chọn đầu ép có khuôn tương thích.
• Lực ép tối đa cần chọn lực ép phù hợp với cốt cần sử dụng, cốt lớn cần lực ép cao từ 6 – 12 tấn hoặc lớn hơn.
• Loại nguồn thủy lực sử dụng nếu đã có bơm thủy lực cần chọn loại đầu ép tương thích như bơm tay, bơm điện, bơm pin, trường hợp cần thiết bị di động, ưu tiên dùng pin hoặc tích hợp bơm sẵn có.
• Kiểu dáng và thiết kế đầu ép là loại chữ C, U hoặc đầu ép khép kín tùy vào vị trí làm việc nơi hẹp hay không gian rộng, nên chọn loại có thiết kế xoay đầu ép linh hoạt để dễ thao tác.
• Chất lượng khuôn ép đi kèm phải làm bằng thép cứng, thay được dễ dàng, ép không bị lẹm, nứt hoặc lỏng cốt.
• Tần suất sử dụng nếu dùng thường xuyên thì nên chọn loại chuyên nghiệp, bền bỉ, dùng ít thì có thể chịn laoij cơ bản, giá cả hợp lý.
• Thương hiệu và xuất xứ nên ưu tiên những thương hiệu có uy tín như Izumi, TLP, Klauke, OPT để đảm bảo độ chính xác, độ bền và dễ bảo trì.
• Dịch vụ hậu mãi và phụ tùng thay thế nên chọn nơi bán có bảo hành rõ ràng, có khuôn thay thế hoặc hỗ trợ sửa chữa khi cần.

VI. Ứng dụng thực tế của đầu ép cốt thủy lực trong các ngành công nghiệp

Ngành điện – điện lực dùng đầu ép cốt nhôm, đồng cho cáp trung – hạ thế, thi công trạm biến áp, tủ điện, cáp ngầm và hệ thống truyền tải điện, bảo trì nối lại các mối cáp cũ mà không cần thay mới dây.

Ngành xây dựng, cơ điện dùng trong lắp đặt hệ thống điện công nghiệp, nhà máy, nhà cao tầng, thi công hệ thống điện mặt trời, điện năng lượng tái tạo, kết nối cáp lớn trong hệ thống tiếp địa hoặc điều khiển trung tâm.

Ngành sản xuất cơ khí, chế tao máy để ép đầu nối cho ống thủy lực, ống kim loại mềm hoặc ống dẫn công nghiệp, đảm bảo kết nối chính xác trong các cụm truyền động và điều khiển máy.

Ngành viễn thông, truyền tín hiệu ép cốt cho hệ thống truyền cáp tín hiệu, cáp điều khiển, tủ tổng đài giúp duy trì kết nối ổn định, chống nhiễu và chống lỏng mối nối.

Ngành giao thông, năng lượng, công trình hạ tầng dùng trong thi công hệ thống chiếu sáng công cộng, đèn tín hiệu giao thông. Thi công đường dây điện cao thế, đường dây nổi trên trụ bê tông hoặc cột sắt, kết nối cáp chịu tải cho cầu treo, trạm điện gió, điện mặt trời.

Bảo trì, sửa chữa công nghiệp của hệ thống điện, cơ khí cần nối lại các đầu cốt nhanh chóng, hạn chế thời gian dừng máy bằng thao tác ép cốt tại chỗ không cần thay cáp mới.

VII. Một số thương hiệu đầu ép cốt thủy lực uy tín tại Việt Nam

Izumi – Nhật Bản với chất lượng cao, lực ép mạnh, độ bền vượt trội, haotj động ổn định, dòng phổ biến như EP-510, EP-430H, REC-Li250, phù hợp cho công trình điện lực, thi công chuyên nghiệp.

TLP – Đài Loan giá thành hợp lý, hoạt động ổn định, dễ thay khuôn, dòng phổ biến HHY-300, HHY-400A, HHY-630B, phù hợp cho công trình dân dụng, công nghiệp nhẹ, nhà xưởng.

Klauke – Đức công nghệ tiên tiến, thiết kế nhỏ gọn, chính xác cao, phổ biến như Klauke Mini, Klauke EK500ML, dùng cho thi công điện nhà máy, tủ ddienj trung – cao cấp.

OPT – Trung Quốc mẫu mã đa dạng, giá cnahj tranh, dễ sử dụng, phổ biến với các dòng EP-510H, EP-430S, phù hợp cho người dùng phổ thông, công trình vưa và nhỏ.

Cembre – Ý thiết kế chuyên nghiệp, hiệu suất cao, độ chính xác tuyệt đôú, phổ biến dòng B1300, HT131-C, phù hợp cho thi công công nghiệp nặng, nahf máy lớn, hạ tầng điện quốc gia.

Taizhou – Đài Loan, Trung Quốc giá tốt, hiệu quả, phổ biến tại các đơn vị thi công nhỏ phù hợp cho người mới sử dụng, công trình cơ bản.

VIII. Tư vấn hướng dẫn sử dụng đầu ép cốt thủy lực an toàn và hiệu quả

Kiểm tra đầu ép cốt thủy lực trước khi sử dụng để đảm bảo đầu, khuôn ép và dây dẫn không bị nứt, gãy mòn hoặc rò rỉ dầu. Kiểm tra kết nối giữa đầu ép và bơm thủy lực chắc chắn, không lỏng lẻo, làm sạch khuôn ép và vùng làm việc để tránh bụi bẩn làm sau lệch mối ép.

Chọn đúng khuôn ép sử dụng khuôn đúng kích cỡ với tiết diện cốt và dây cần ép, không ép với khuôn quá chật hoặc quá rộng dễ gây hỏng đầu cốt hoặc không ăn khớp.

Lắp đặt khuôn và đầu cốt đúng cách, cố định khuôn vào đầu ép đúng chiều, khóa chốt an toàn, đặt đầu cốt và dây vào đúng vị trí giữa khuôn để lực ép phân bố đều.

Vận hành ép đúng thao tác dùng tay quay hoặc kích hoạt công tắc từ từ, không ép nhanh, quan sát đến khi khuôn ép khít chặt vào đầu cốt, không nên ép quá lực, tránh biến dạng.

Xả áp và kiểm tra sau ép, sau khi ép xong xả áp để piston hồi về, tháo khuôn, kiểm tra mối ép chắc chắn, không có kẽ hở, đầu cốt không bị biến dạng quá mức, đánh dấu hoặc ghi lại mối ép nếu cần kiểm soát chất lượng.

Lưu ý an toàn, không nên đưa tay vào vùng ép khi đang vận hành, luôn đeo gang tay cách điện và kính bảo hộ, tuyệt đối không dùng thiết bị khi phát hiện rò rỉ dầu, nứt xi lanh hoặc có tiếng kêu lạ khi vận hành.

Bảo dưỡng định kỳ nên vệ sinh sạch sau mỗi lần sử dụng, bôi trơn nhẹ piston hoặc bộ phận trượt để chống gỉ, kiểm tra và thay dầu thủy lực định kỳ nếu dùng thiết bị có bơm tích hợp.
