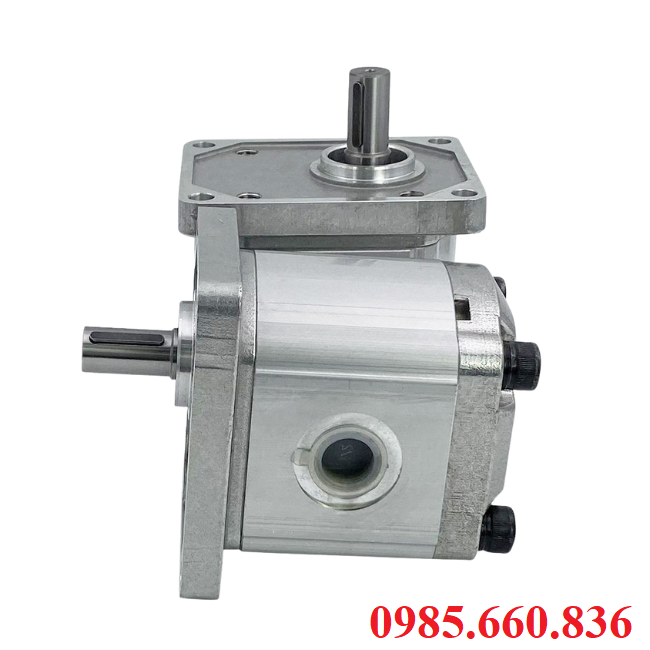

Bơm bánh răng JP20/22/F21/S6/R | S6 Trục 15.88

I. Tổng quan về bơm bánh răng JP20/22/F21/S6/R | S6 Trục 15.88

Bơm bánh răng JP20/22/F21/S6/R | S6 Trục 15.88 một trong những model bơm thủy lực được sử dủng rộng rãi trong các hệ thống công nghiệp hiện nay nhờ khả năng vận hành ổn định, độ bền cao, thiết kế tôi ưu. Trục chuẩn kích thước 15.88 mm, đảm bảo khả năng truyền động chính xác, chịu được áp lực lớn và hiệu quả trong nhiều môi trường làm việc khác nhau. Sản xuất theo tiêu chuẩn kỹ thuật nghiêm ngặt, sử dụng vật liệu chất lượng cao giúp hạn chế mài mòn, giảm dò rỉ dầu và nâng cao tuổi thọ. Model JP20/22/F21/S6/R giúp người dùng dễ dàng phân biệt thông số, dòng sản phẩm và lựa chọn dúng loại phù hợp với yêu cầu vận hành. Là sự lựa chọn lý tưởng cho các hệ thống thủy lực trong ngành máy công trình, máy ép, thiết bị nâng hạ, sản xuất cơ khí và nhiều lĩnh vực công nghiệp khác.

II. Thông số kỹ thuật bơm bánh răng JP20/22/F21/S6/R

• Tên sản phẩm: Bơm bánh răng
• Model: JP20/22/F21/S6/R
• Dung tích: 22 cc/vòng
• Áp suất: 210 – 250bar
• Tốc độ quay: 600 – 2000 vòng/phút
• Trục; S6 – Đường kính 15.88 mm
• Hướng quay: Trái hoặc phải
• Lưu lượng: 10 – 45 lít/phút
• Chất liệu: Hợp kim nhôm – thép
• Ứng dụng: Máy công trình, máy ép, thiết bị nâng hạ, sản xuất cơ khí
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Cấu tạo, nguyên lý hoạt động bơm bánh răng JP20/22/F21/S6/R

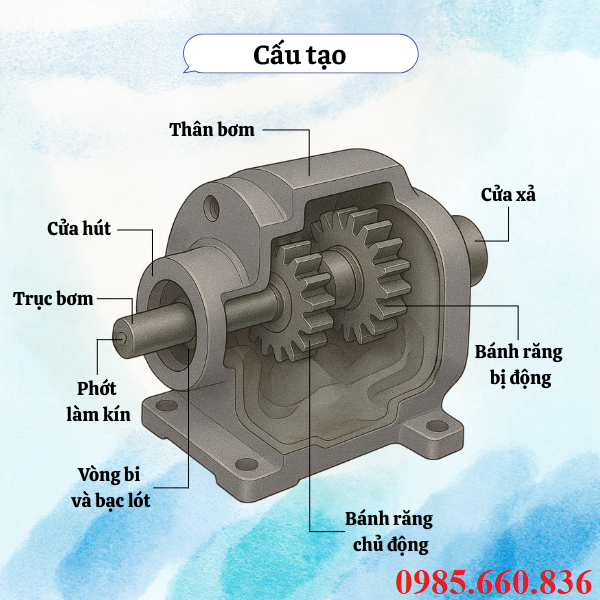

1. Cấu tạo bơm bánh răng JP20/22/F21/S6/R

Thân bơm bánh răng JP20/22/F21/S6/R là lớp vỏ bao bọc toàn bộ chi tiết bên trong thường được làm từ gang xám, hợp kim nhôm chịu lực, có độ cứng cao, chịu được áp suất lớn, hạn chế biến dạng, bên trong thân bơm có khoang chứa bánh răng, cửa ut – xả.

Bánh răng chủ động được gắn trực tiếp với trục bơm, khi trục quay, bánh răng này quay theo và kéo bánh răng bị động cùng vận hành, chất liệu thép hợp kim tôi cứng, bề mặt được xử lý chống mài mòn.

Bánh răng bị động nằm đối diện bánh răng chủ động, quay theo chuyển động ăn khớp với bánh răng chủ động, giúp tại buồng chứa dầy và đẩy dầu ra cửa xả.

Trục bơm với kích thước chuẩn quốc tế, dễ dàng kết nối với động cơ hoặc hệ truyền động khác, được gia công chính xác đảm bảo khớp nối chặt, ổn định, không rung lắc, chất liệu thép hợp kim tôi cứng, có lớp phủ chống gỉ.

Vòng bi và bạc lót để đỡ trục và bánh răng, giúp giảm ma sát, vòng bi thép chất lượng cao, chịu tải lớn, bạc lót bằng đồng hoặc vật liệu chịu mài mòn.

Phớt làm kín lắp ở đầu trục và các khe hở, ngăn không cho dầu rò rỉ ra ngoài, đồng thời ngăn bụi bẩn, tạp chất lọt và lọt vào bên trong bơm, loại phớt thường là phớt cao su tổng hợp hoặc phớt PTFE chịu nhiệt.

Nắp bơm được lắp ghép chặt với thân bơm bằng bulong để giữ bánh răng và trục ở đúng vị trí, tại một số thiết kế có ron làm kín tránh hiên tượng rò rỉ dầu ra bên ngoài môi trường.

Cửa hút nối với ống dầu thủy lực, khi bánh răng quay khẻ hở giữa tạo ra vùng chân không để hút dầu vào bơm. Cửa xả nối ống dẫn dầu ra hệ thống, khi bánh răng quay, dầu bị ép từ khoang chứa ra cửa xả, tạo áp suất cho toàn bộ hệ thống thủy lực.

2. Nguyên lý hoạt động bơm bánh răng JP20/22/F21/S6/R

Bơm bánh răng JP20/22/F21/S6/R hoạt động dựa trên sự ăn khớp và quay đồng bộ của cặp bánh răng tạo ra quá trình hút đẩy dầu liên tục. Giai đoạn hút dầu là khi trục bơm quay, bánh răng chủ động kéo bánh răng bi động quay theo, khe hở giữa bánh răng và thành bơm di chuyền ra khỏi vùng, tạo khoảng trống có áp suất thấp, dầu từ của hút được hút vào buồng bơm. Vận chuyển dầu là bánh răng quay liên tục, dầu bị giữ trong khoang giữa răng và thành bơm. Dầu không thể quay ngược lại vì bị chặn bởi sự ăn khớp của hai bánh răng giúp đưa dầu từ của hút đến xả. Đẩy dầu là lúc bánh răng dầu ăn khớp trở lại cửa xả, thể tích khoang chứa giảm, áp suất dầu tăng lên, dầu bị đẩy ra ngoài qua cửa xả, dòng dầu này tiếp tục đi vào hệ thống thủy lực, để cung cấp áp suất và lưu lượng theo yêu cầu. Chu kỳ hút – vận chuyển – đẩy được diễn ra liên tục khi bánh răng quay, bơm cung cấp dòng dầu đều, ổn định, phù hợp cho nhiều ứng dụng cần áp suất cao.

IV. Ưu, nhược điểm bơm bánh răng JP20/22/F21/S6/R

1. Ưu điểm bơm bánh răng JP20/22/F21/S6/R

Được doanh nghiệp, hệ thống tin tưởng lựa chọn và tin dùng nên bơm bánh răng JP20/22/F21/S6/R nổi bật nhờ vào nhiều điểm vượt trội.

• Thiết kế nhỏ gọn, chắc chắn với kích thước vừa phải, dễ lắp đặt vào nhiều loại máy móc và hệ thống thủy lực khác nhau nhưng không chiếm nhiều không gian.
• Hiệu suất làm việc ổn định, cung cấp lưu lượng dầu đều đặn, ít dao động, đảm bảo hệ thống thủy lực vận hành trơn tru.
• Độ bền cao bởi các bộ phận như bánh răng trục, thân được làm từ chất liệu thép hợp kim gang, nhôm chất lượng cao, có khả năng chịu mài mòn, áp lực lớn.
• Khả năng chịu ải tốt, hoạt động hiệu quả trong điều kiện áp suất cao, cường độ làm việc liên tục.
• Ít hỏng hóc, dễ bảo dưỡng nhờ cấu tạo đơn giản, ít chi tiết phức tạp nên dễ tháo lắp kiểm tra và thay thế phụ tùng khi cần.
• Giá thành hợp lý so với nhiều dòng bơm thủy lực khác, bơm bánh răng có mức chi phí đầu tư và bảo trì thấp, mang lại hiệu quả kinh tế cho doanh nghiệp.
• Khả năng thích ứng cao, phù hợp với nhiều loại dầu thủy lực, môi trường làm việc khác nhau, kể cả trong điều kiện khắc nghiệt.

2. Nhược điểm bơm bánh răng JP20/22/F21/S6/R

• Khi hoạt động ở tốc độ cao, áp suất lớn, bơm phát ra tiếng ồn đang kể, cần có biện pháp cách âm hoặc giảm chấn.
• Nếu phớt làm kín không được bảo dưỡng thay thế kịp thời, bơm dễ gặp tình trạng rò rỉ dầu, ảnh hưởng đến hiệu quả làm việc.
• So với những dòng bơm thủy lực khác, bơm bánh răng chủ yếu hoạt động ở dải áp suất trung bình – cao, khó đáp ứng hệ thống cần áp suất cao nhất.
• Không tự điều chỉnh lưu lượng bởi bơm có lưu lượng cố định nếu muốn thay đổi cần điều chỉnh tốc độ động cơ hoặc sử dụng van điều chỉnh.

V. Ứng dụng bơm bánh răng JP20/22/F21/S6/R

Không chỉ được sử dụng phổ biến trong các hệ thống thủy lực mà bơm bánh răng JP20/22/F21/S6/R còn đóng vai trò quan trọng trong nhiều lĩnh vực công nghiệp.

Ngành máy công trình xây dụng như máy xúc, máy ủi, xe cẩu để cung cấp áp suất cho các xi lanh thủy lực, giúp thực hiện thao tác nâng, hạ, quay hoăc di chuyển, tạo lực nâng đảm bảo thiết bị hoạt động êm ái, an toàn.

Công nghiệp chế tạo, sản xuất của máy ép nhựa, ép gỗ, dập kim loại, uốn, cán, máy công cụ để tạo áp suất dầu cho hẹ thống kẹp, ép và định hình sản phẩm, cung cấp lực ép mạnh, ổn định, tạo hình chính xác, cấp dầu chpo hệ thống kẹp.

Ngành nông lâm nghiệp như máy kéo, máy gặt, máy chế biến gỗ, dùng để hỗ trợ điều khiển hệ thống nâng hạ, lái trợ lực và các thiết bị gắn kèm, cung cấp áp suất cho cơ cấu kẹp, ép, cắt trong dây chuyền sản xuất gỗ.

Ngành vận tải kho bãi sử dụng dể bơm dầu cho hệ thống nâng, di chuyển hàng hóa nặng của xe nâng hàng, container, tạo áp suất vận hành cho thiết bị của hệ thống thủy lực trên xe chuyên dụng.

Ngành công nghiệp luyện kim, cơ khí nặng như máy cán thép, máy ép phôi kim loại dùng để tạo lực ép liên tục và ổn định, máy uốn tấm, máy cắt thủy lực đảm bảo độ chính xác và lực cắt mạnh.

Ngành hóa chất, dầu khí bơm giúp vận chuyển dầu, nhớt như dầu thủy lực, công nghiệp, dung dịch có độ nhớt trung bình, hệ thống xử lý, tuần hào chất lỏng ứng dụng trong dầy chuyền sản xuất hóa chất, lọc dầu.

Hệ thống công nghiệp đa năng tại máy khoan thủy lực, máy ép thủy lực dê rtaoj áp suất vận hành các cơ cấu công tác, ứng dụng trong robot công nghiệp và dây chuyền sản xuất tự động cần nguồn thủy lực ổn định.

VI. Những lưu ý khi sử dụng bơm bánh răng JP20/22/F21/S6/R

Để bơm bánh răng JP20/22/F21/S6/R hoạt động ổn định, bền, đạt hiệu suất cao, cần một số lưu khi quan trọng khi sử dụng.

Lắp đặt đúng kỹ thuật để đảm bảo trục bơm và động cơ truyền động được căn chỉnh đồng tâm, tránh rung lắc khi vận hành, cố định bơm chắc chắn bằng giá đỡ hoặc bệ máy, hạn chế rung động gây hư hỏng, lắp ống hút – xả đúng kích thước.

Chọn dầu thủy lực phù hợp, sử dụng dầu có độ nhớt, nhiệt độ làm việc đúng theo khuyến cáo của nhà sản xuất, không dùng dầu kém chất lượng hoặc lẫn tập chất vì dễ gây mài mòn, tắc nghẽn, giảm tuổi thọ.

Đảm bảo điều kiện hút dầu tốt, lắp bộ lọc dầu tại đường hút để ngăn cặn bẩn vào bơm, mực dầu trong thùng chứa phải luôn ở mức cho phép, tránh hiện tượng bơm hút khí gây xâm thực.

Vận hành an toàn, không sử dụng bơm quá áp suất, tốc độ và nhiệt độ cho phép, khởi động bơm từ tốc độ thấp sau đó tăng dần để ổn định áp suất, theo dõi đồng hồ áp suất, lưu lượng và tiếng ồn khi bơm hoạt động.

Bảo dưỡng định kỳ, kiểm tra thường xuyên tình trạng phớt, vòng bi, bánh răng, thay dầu thủy lực định kỳ để giữ hệ thống sạch và ổn định, vệ sinh lọc dầu, lọc gió thùng chứa theo chu kỳ.

Xử lý sự cố kịp thời khi thấy có dấu hiệu bất thường như rung mạnh, tiếng ồn lớn, rò rỉ dầu, áp suất giảm, cần dừng máy để kiểm tra, tránh tiếp tục vận hành có thể làm hỏng các chi tiết bên trong.

VII. Một số câu hỏi thường gặp về bơm bánh răng JP20/22/F21/S6/R

Bơm bánh răng JP20/22/F21/S6/R có dùng được cho áp suất cao không?

Bơm có hoạt động ổn định trong dải áp suát từ trung bình – cao thường ở mức 210 – 250bar, phù hợp với hầu hết các hệ thống thủy lực công nghiệp, ở yêu cầu siêu cao áp nên cân nhắc cho việc sử dụng bơm piston.

Bơm JP20/22/F21/S6/R có thay thế được cho model JP20/20 hoặc JP20/18 không?

Bơm bánh răng JP20/22 có thể thay thế được cho model JP20/20 hay JP20/18 , nhưng cần kiểm tra kỹ về dung tích, đường kính trục, mặt bích và áp suất làm việc để đảm bảo tính tương thích.

Có thể sửa chữa bơm bánh răng khi hỏng không?

Bơm bánh răng JP20/22/F21/S6/R có thể sửa chữa khi hỏng được ở một số các chi tiết như phớt, vòng bi, bánh răng, bạc lót, tuy nhiên nếu có tình trạng bị hư hỏng nặng nên thay bơm mới để đảm bảo hiệu suát và độ an toàn.

Bơm bánh răng sử dụng loại dầu thủy lực nào?

Những dòng dầu thủy lực sử dụng được cho bơm bánh răng JP20/22/F21/S6/R là dầu chống mài mòn HM/HLP với độ nhớt phù hợp tiêu chuẩn ISO VG32 – VG68, tùy vào điều kiện môi trường và nhiệt độ làm việc.

Mua bơm JP20/22/F21/S6/R chính hãng ở đâu?

Để lựa chọn được một địa chỉ đáng tin cậy khi mua dòng bơm bánh răng JP20/22/F21/S6/R chính hãng, uy tín, giá tốt, quý khách có thể lựa chọn đơn vị Thuận Phát chúng tôi, tất cả các sản phẩm đều có nguồn gốc xuất xứ rõ ràng, đầy đủ giấy tờ, bảo hành uy tín.

VIII. Báo giá bơm bánh răng JP20/22/F21/S6/R chính hãng tại Thuận Phát

Khi mua bơm bánh răng JP20/22/F21/S6/R tại Thuận Phát quý khách luôn được hưởng những ưu đãi tốt, mức giá cạnh tranh, minh bạch nhưng vẫn đảm bảo chất lượng và đầy đủ nguồn gốc xuất xứ. Tại Thuận Phát, quý khách không chỉ mua được với giá ưu đãi mà còn được trải nghiệm dịch vụ hậu mãi với đội ngũ nhân viên giàu kinh nghiệm luôn sẵn sàng hỗ trợ khách hàng ở mọi hoàn cảnh khác nhau. Với kinh nghiệm nhiều năm trong ngành thiết bị thủy lực, chúng tôi tin sự lựa chọn và tin tưởng của quý khách dành cho Thuận Phát luôn là đơn vị lựa chọn tin dùng hàng đầu đối với hệ thống, doanh nghiệp. Chính sách bảo hành lên đến 12 tháng, đầy đủ CO~CQ, nguồn gốc xuất xứ rõ ràng, hỗ trợ tư vấn lắp đặt, bảo hành bảo dưỡng miễn phí. Còn chần chừ gì mà không liên hệ ngay cho chúng tôi qua Hotline 0985.660.836 để lựa chọn được sản phẩm ưng ý và mua được với mức giá ưu đãi nhất ngay trong hôm nay.
