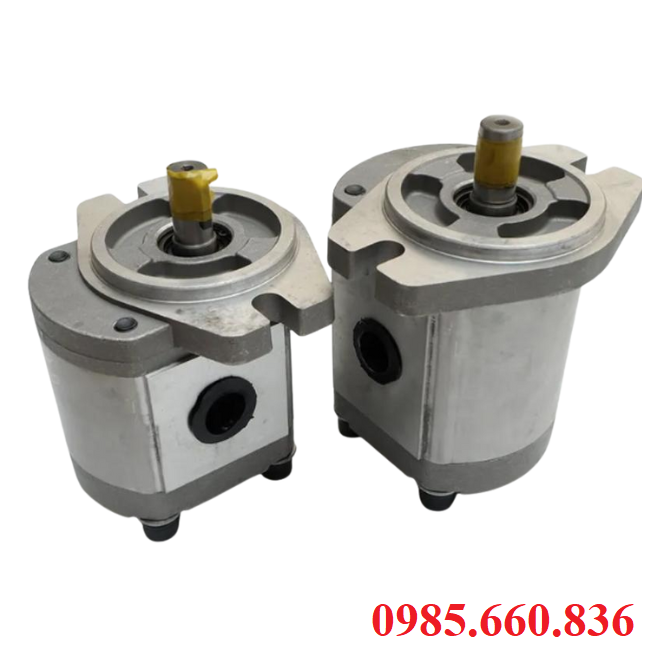

Bơm bánh răng JP20/20/F21/S6/R | S6 Trục 15.88

I. Thế nào là bơm bánh răng JP20/20/F21/S6/R | S6 Trục 15.88?

Bơm bánh răng JP20/20/F21/S6/R | S6 Trục 15.88 dòng bơm thủy lực bánh răng ngoài được thiết kế chuyên dụng để cung cấp dòng chảy ổn định, áp suất cao và hiệu suất làm việc bền bỉ. Đây là dòng bơm thuộc series JP20 với dung tích làm việc 20 cc/vòng, trục S6 kích thước 15.88 phù hợp với nhiều khớp nối trục và hệ thống truyền động. Ưu điểm nhỏ gọn, dễ lắp đặt, chi phí hợp lý, nhưng vẫn đảm bảo được khả năng chịu áp lực và độ bền cao. Hoạt động dựa trên nguyên lý ăn khớp của hai bánh răng, có thể tạo ra dòng dầu liên tục, giảm thiều rò rỉ, duy trì hiệu suất ổn định trong thời gian dài. Ứng dụng phổ biến cho máy ép thủy lực, máy công nghiệp, thiết bị xây dựng, xe cơ giới, là sự lựa chọn tối ưu cho doanh nghiệp cần giải pháp bơm dầu thủy lực bền, khỏe, đáng tin cậy.

II. Thông số kỹ thuật bơm bánh răng JP20/20/F21/S6/R

• Tên sản phẩm: Bơm bánh răng
• Model: JP20/20/F21/S6/R
• Dung tích: 20 cc/vòng
• Áp suất: 210 – 250bar
• Lưu lượng: 3000 vòng/phút
• Cổng dầu: F21
• Loại trục: S6 – Đường kính 15.88 mm
• Hướng quay: R
• Chất liệu: Hợp kim nhôm, gang, thép tôi cứng
• Ứng dụng: Máy công nghiệp, nông nghiệp, xây dựng, xe cơ giới,…
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Cấu tạo, nguyên lý hoạt động bơm bánh răng JP20/20/F21/S6/R

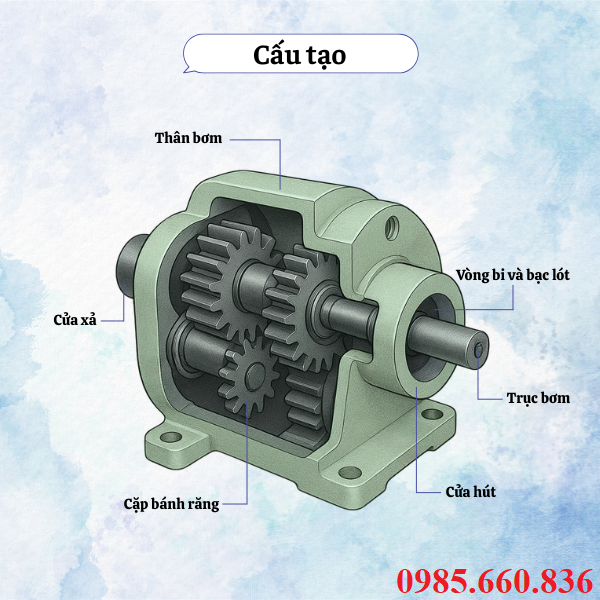

1. Cấu tạo bơm bánh răng JP20/20/F21/S6/R

Được cấu tạo từ hợp kim nhôm, gang chất lượng cao, thân bơm bánh răng JP20/20/F21/S6/R giúp tăng độ bền và khả năng chịu áp lực, thân giữ vai trò bảo vệ, cố định các bộ phận chi tiết trong bơm.

Bánh răng chủ động và bị động là bộ phận trung tâm gồm 2 bánh răng ăn khớp với nhau, bánh răng chủ động quay kéo bánh răng bị động quay theo, dầu dịch chuyển từ cửa hút sang xả, làm từ thép tôi cứng, chông mài mòn tốt.

Trục bơm là trục truyền động nối với động cơ hoặc motor thủy lực, model JP20/20, trục S6 đường kính 15.88 mm, đảm bảo độ cứng và khả năng truyền moment xoắn lớn.

Vòng bi và bạc lót giúp giảm ma sát, đảm bảo bánh răng quay trơn tru, hạn chế mài mòn trong quá trình vận hành, phớt và gioăng làm kín có tác dụng ngăn dầu rò rỉ ra ngoài, duy trì hiệu suất thể tích của bơm.

Cửa hút, cửa xả được thiết kế theo chuẩn F21, nhằm đảm bảo khả năng kết nối với hệ thống thủy lực dễ dàng và kín hơn, hạn chế tối đa sự rò rỉ dầu ra ngoài môi trường và hệ thống làm việc xung quanh.

2. Nguyên lý hoạt động bơm bánh răng JP20/20/F21/S6/R

Hoạt động dựa trên sự ăn khớp của hai bánh răng bên trong thân, bơm bánh răng JP20/20/F21/S6/R giúp tạo ra dòng dầu liên tục từ cửa hút sang xả. Khi quay truyền động trục bơm được nối với động cơ, motor, trục quay bánh răng chủ động gắn trên trục sẽ quay và kéo bánh răng bị động quay theo chiều ngược lại. Bánh răng bắt đầu tách ra ở phia cửa hút, thể tích tăng lên để tạo vùng chân không, áp suất thấp làm dầu thủy lực từ thùng chứa bị hút vào khoang bơm. Dầu được giữ trong các khoang giữa bánh răng và thân, di chuyển vòng theo chu vi vỏ bơm từ cửa hút đến xả, quá trình này dầu không đi xuyên qau khe hở ở giữa hai bánh răng mà chỉ di chuyển vòng ngoài. Khi hai bánh răng ăn khơp slaij ở phía cửa xảm thể tích giảm xuống, dầu bị đẩy ra ngoài với áp suất cao để cấp cho hệt hống thủy lực. Chu trình hút đẩy được lặp lại liên tục khi trục quay, nhờ đó bơm cung cấp dòng dầu ổn định, áp suất đều đáp ứng yêu cầu của hệ thống thủy lực.

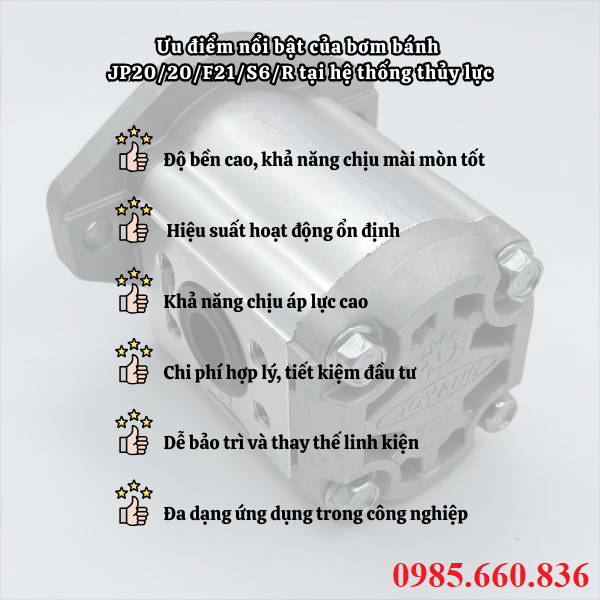

IV. Ưu điểm nổi bật của bơm bánh JP20/20/F21/S6/R tại hệ thống thủy lực

Cấu tạo đơn giản, dễ vận hành và lắp đặt nhờ bơm bánh răng JP20/20/F21/S6/R có thiết kế gồm thân, hai bánh răng ăn khớp, trục, vòng bi và gioăng làm kín, ít chi tiết chuyển động, lắp đặt nhanh chóng, giảm thiểu rủi ro, tiết kiệm thời gian bảo dưỡng.

Độ bền cao, khả năng chịu mài mòn tốt, thân được chế tạo từ hợp kim nhôm, gang, bánh răng thép tôi cứng giúp bơm chịu được áp lực cao, mài mòn cơ học, hóa chất, vòng bi chất lượng, tuổi thọ lâu dài dù hoạt động trong môi trường khắc nghiệt.

Hiệu suất hoạt động ổn định nhờ nguyên lý hút đẩy dầu liên tục giúp bơm tạo ra dòng chảy đều, hạn hế rung lắc, lưu lượng ổn định, hệ thống vận hành tốt đặc biệt là hệ thống như máy ép, máy nâng.

Khả năng chịu áp lực cao có thể hoạt động ở áp suất tối đa từ 210 – 250bar, đáp ứng yêu cầu của hệ thống thủy lực nặng và áp lực cao, phù hợp cho các thiết bị công nghiệp nặng, máy éo thủy lực, máy xúc, xe nâng.

Chi phí hợp lý, tiết kiệm đầu tư so với bơm piston hay cánh gạt, dòng bơm bánh răng có giá thành thấp hơn nhưng vẫn đảm bảo lưu lượng ổn định và áp suất cao, là lựa chọn tối ưu cho doanh nghiệp vừa và nhỏ, hệ thống cần hiệu quả kinh tế.

Dễ bảo trì và thay thế linh kiện, cấu trúc chuẩn, phụ kiện phổ biến giúp việc bảo dưỡng, thay thế bánh răng, trục hay phớt nhanh chóng, giảm thời gian ngưng máy, tiết kiệm chi phí bảo trì, duy trì hiệu suất.

Đa dạng ứng dụng trong công nghiệp, phù hợp cho các máy công nghiệp, thiết bị xây dựng, xe cơ giới, máy nông nghiệp, hệ thống thủy lực khác, trở thành giải pháp toàn diện cho nhiều ngành nghề.

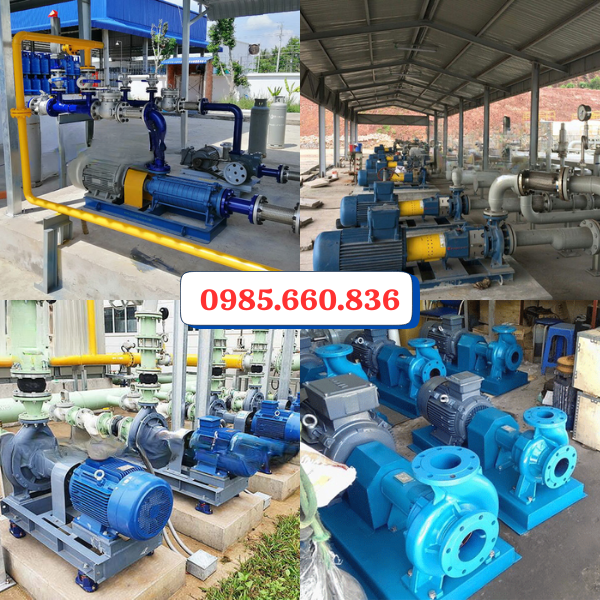

V. Ứng dụng bơm bánh răng JP20/20/F21/S6/R

Thiết kế để đáp ứng nhu cầu cấp dầu thủy lực ổn định và chịu áp lực cap, nhờ vậy bơm bánh răng JP20/20/F21/S6/R được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và máy móc.

• Cung cấp dòng dàu ổn định cho hệ thống xi lanh, đảm bảo ép chính xác và đều, phù hợp với máy ép kim loại, máy ép nhựa, máy dập khuôn, máy ép thủy lực công nghiệp.
• Sử dụng cho máy xúc, xe nâng, xe cẩu, thiết bị cần hệ thống thủy lực mạnh, bơm chịu được áp lực cao và lưu lượng dầu ổn định giúp thiết bị vận hành bền bỉ, hiệu quả.
• Máy công nghiệp và chế tạo được ứng dụng trong hệ thống thủy lực máy tiện, máy khoan, máy phay, máy cắt kim loại, đảm bảo cung cấp dầu liên tục cho các xi lanh và motor thủy lực giúp máy hoạt động trơn tru, chính xác.
• Cung cấp năng lượng cho máy cày, máy gieo hạt, máy thu hoạch, máy bơm thủy lực phục vụ nông nghiệp, đảm bảo độ bền cao và lưu lượng dầu chính xác, giảm rung lắc, tăng tuổi thọ.
• Ứng dụng trong ngành năng lượng, dầu khí của các hệ thống thủy lực khai thác dầu, bơm nâng hạ giàn khoan hoặc thiết bị vận chuyển dầu, khả năng chịu áp lực cao, ổn định giúp hệ thống vận hành an toàn, hiệu quả.

VI. Tiêu chí lựa chọn bơm bánh răng JP20/20/F21/S6/R

Hệ thống thủy lực để hoạt được ổn định, hiệu quả, bền bỉ thì việc chọn đúng bơm bánh răng JP20/20/F21/S6/R là rất quan trọng.

Nên chọn bơm có dung tích phù hợp với lưu lượng dầu yêu cầu của hệ thống, dung tích 20 cc/vòng, thích hợp với hệ thống trung bình, cung cấp đủ dầu mà không gây quá tải.

Áp suất làm việc tối đa từ 210 – 250bar, phù hợp cho các hệ thống cần áp suất ao mà vẫn đảm bảo an toàn, xác định áp suất hoạt động của hệ thống và chọn bơm chịu được áp suất đó.

Kích thước trục S6 đường kính 15.88 mm phù hợp với khớp nối và động cơ của hệ thống, kiểm tra loại cổng dầu F21 để đảm bảo dễ dàng lắp đặt với đường ống hiện có.

Tính ổn định và hiệu suất, hạn chế rung lắc và giảm áp suất dao động, đây là yếu tố quan trọng đối với các thiết bị yêu cầu độ chính xác cao như máy ép thủy lực, máy công nghiệp.

Điều kiện vận hành và môi trường cần xem xét nhiệt độ, loại dầu thủy lực, môi trường làm việc, chất liệu cấu tạo có phải từ vât liệu chịu lực, chống mài mòn, phù hợp với nhiều môi trường khắc nghiệt.

Chi phí và khả năng bảo trì, nên chọn bơm có chi phí phù hợp với ngân sách đầu tư, dễ thay thế phụ tùng, bảo dưỡng và bảo trì, nhằm tiết kiệm chi phí vận hành lâu dài, giảm thời gian ngưng máy khi bảo dưỡng.

Xác định rõ loại thiết bị, nhu cầu vận hành và ngành ứng dụng, phù hợp với máy ép, máy xây dựng, xe nâng, máy nông nghiệp và các hệ thống thủy lực đa dạng khác nhau.

VII. Các yếu tố ảnh hưởng đến hiệu suất hoạt động của bơm JP20/20/F21/S6/R

Hiệu suất của bơm bánh răng JP20/20/F21/S6/R thường phụ thuộc vào nhiều yếu tố kỹ thuật và điều kiện vận hành, việc hiểu rõ những yếu tố này giúp hệ thống của bạn hoạt động được bền bỉ và giảm thiểu sự hỏng hóc.

• Áp suất vượt quá mức cho phép 210 – 250bar hoặc lưu lượng quá tải có thể làm giảm tuổi thọ bơm, ngược lại nếu vận hành ở lưu lượng quá thấp liên tục trong thời gian dài cũng gây ma sát, nóng bơm và giảm hiệu suất.
• Sử dụng dầu có độ nhớt không phù hợp có thể gây rò rỉ nội bộ, giảm hiệu suất thể tích hoặc tăng ma sát bánh răng, bơm hoạt động tốt với dầu thủy lực đạt tiêu chuẩn ISO VG32-68 tùy vào điều kiện nhiệt độ.
• Nhiệt độ môi trường và dầu, nếu nhiệt độ quá cao khiến dầu bị giảm độ nhớt, tăng ma sát và hao mòn các chi tiết bánh răng, nhiệt độ quá thấp làm dầu đặc, gây khó bơm , giảm lưu lượng.
• Dầu thủy lực chứa bụi, mạt kim loại, cặn bẩn có thể làm mòn bánh răng, hỏng phớt và giảm hiệu suất bơm, việc lắp bộ lọc dầu chất lượng cao và bảo dưỡng định kỳ rất quan trọng.
• Trục S6 phải được căn chỉnh đúng, tránh lệch tâm, vện hoặc rung lắc khi vận hành, khớp nối sai kỹ thuật, đường ống uốn cong quá mức sẽ làm tăng áp lực, giảm lưu lượng và gây mài mòn bánh răng.
• Bảo dưỡng, bảo trì định kỳ, không thay thế hoặc bôi trơn đúng hạn có thể làm giảm tuổi thọ vòng bi, phớt và bánh răng, làm bơm hoạt động kém hiệu quả gây tổn thất cho hệ thống.
• Tốc độ quay của bơm được vận hành vượt tốc độ quy định sẽ tăng ma sát, nhiệt độ và tiếng ồn, làm giảm hiệu suất và tuổi thọ bơm.

VIII. Thuận Phát – Địa chỉ mua bơm bánh răng JP20/20/F21/S6/R giá ưu đãi

Thuận Phát hiện đang là một trong những đơn vị phân phối chính hãng dòng bơm bánh răng JP20/20/F21/S6/R. Tất cả các sản phẩm đều được nhập khẩu trực tiếp từ các quốc gia lớn, nguồn gốc xuất xứ rõ ràng, đầy đủ CO~CQ, bảo hành lên đến 12 tháng. Khi mua hàng tại Thuận Phát, quý khách không chỉ được mua với mức giá canh tranh mà còn được hỗ trợ tu vấn, lắp đặt, vận hành miễn phí, hỗ trợ giao hàng toàn quốc. Tất cả sản phẩm đều có sẵn, thuận tiện cho việc thay mới, lắp đặt, bảo dưỡng và bảo trì bơm. Với đội ngũ kỹ sư giàu kinh nghiệm giúp quý khách an tâm về chất lượng sản phẩm và dịch vụ, vậy nên Thuận Phát chính là địa chỉ đáng tin cậy để khách hàng tin tưởng lựa chọn cho hệ thống của mình. Liên hệ ngay cho chúng tôi qua Hotline 0985.660.836 để được hỗ trợ tư vấn, báo giá, hỗ trợ việc bảo dưỡng bảo trì đối với sản phẩm bơm.

Tham khảo: Bơm bánh răng JP20/18/F21/S6/R | S6 Trục 15.88
