Bơm bánh răng JP10/8/F11/S2/R | S2 Trục 12.7

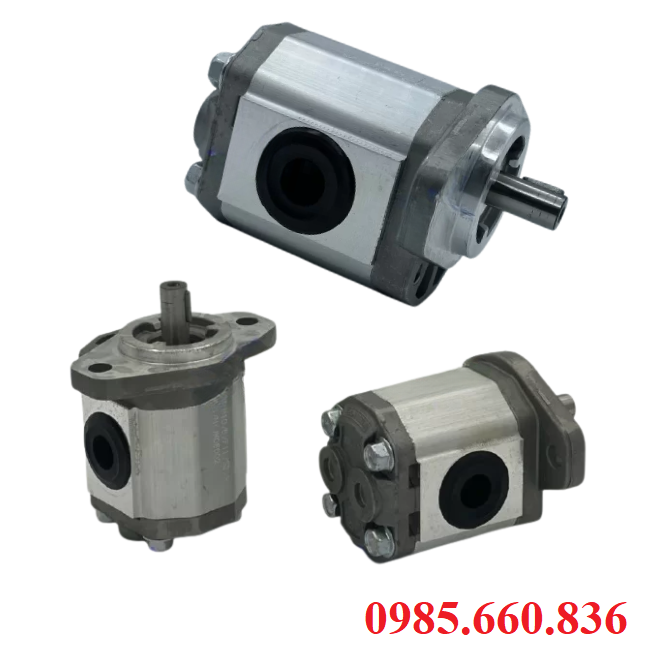

I. Giới thiệu chung về bơm bánh răng JP10/8/F11/S2/R | S2 TRỤC 12.7

Bơm bánh răng JP10/8/F11/S2/R | S2 TRỤC 12.7, dòng bơm thủy lực chuyên dụng, được thiết kế có độ chính xác cao, khả năng vận hành ổn định, tuổi thọ lâu dài. Cấu tạo nhỏ gọn, dễ lắp đặt, chất liệu cấu tạo bền bỉ, bơm phù hợp để sử dụng hoạt động liên tục trong môi trường làm việc khắc nghiệt. Điểm đặc biệt là trục giúp tăng khả năng truyền động và độ bền, đảm bảo quá trình vận hành an toàn, hiệu quả. Giải pháp lý tưởng cho dnah nghiệp cần đến thiết bị chất lượng, tiết kiệm chi phí bảo trì nên được ứng dụng phổ biến trong hệ thống thủy lực công nghiệp, nông nghiệp, máy móc xây dựng, nhờ khả năng chịu áp lực lớn, lưu lượng ổn định và hiệu suất cao.

II. Thông số kỹ thuật bơm bánh răng JP10/8/F11/S2/R

• Tên sản phẩm: Bơm bánh răng
• Model: JP10/8/F11/S2/R
• Lưu lượng: 8 cc/vòng
• Áp suất: 210 – 250bar
• Tốc độ quay: 600 – 2000 vòng/phút
• Hiệu suất: ≥ 90%
• Loại trục: Trục tròn 12.7mm
• Hướng quay: R – Right
• Kiểu lắp: Flange tiêu chuẩn F11
• Chất liệu: Thép hợp kim, gang
• Ứng dụng: Công nghiệp, nông nghiệp, xây dựng,...
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Ưu điểm và hạn chế của bơm bánh răng JP10/8/F11/S2/R

1. Ưu điểm bơm bánh răng JP10/8/F11/S2/R

Không chỉ được ưa chuộng sử dụng cho các hệ thống thủy lực nhờ vào thiết kế nhỏ gọn, tiện lợi mà bơm bánh răng JP10/8/F11/S2/R còn sở hữu nhiều ưu điểm vượt trội khác.

Vận hành với lưu lượng đều, ít bị dao động áp suất trong quá trình làm việc, hiệu suất thể tích luôn duy trì ở mức cao, giúp hệ thống thủy lực đạt hiệu quả tối đa, hiệu suất làm việc cao và ổn định.

Bộ phận, chi tiết trong bơm đều được gia công chính xác, tỉ mỉ, sử dụng chất liệu thép hợp kim và gang chất lượng cao. Khả năng chống mài mòn, chịu va đập, áp lực lớn giúp bơm hoạt động tốt trong môi trường khắc nghiệt.

Kiểu lắp flaange và trục 12.7mm chuẩn S2 đảm bảo tính đồng bộ cao với nhiều loại máy móc, kích thước nhỏ gọn, trọng lượng vừa pahairdeex tích hợp trong không gian hẹp.

Tuổi thọ sử dụng dài, có thể vận hành liên tục trong thời gian dài mà không ảnh hưởng đến hiệu suất, hạn chế tình trạng quá nhiệt hay mài mòn nhờ cấu trúc tối ưu.

Giá thành cạnh tranh, chi phí đầu tư hợp lý hơn so với nhiều dòng bơm thủy lực khác, mang lại hiệu quả kinh tế lâu dài nhờ tuổi thọ cao và chi phí bảo trì thấp.

Khả năng chịu tải và thích ứng tốt trong môi trường tốt, hoạt động ở áp suất cao, tốc độ quay rộng, thích hợp cho hệ thống công nghiệp nặng, máy móc chuyên dụng ngoài trời.

Dễ dàng bảo trì, thay thế phụ tùng bởi cấu tạo đơn giản, ít chi tiết phức tạp, phụ kiện thay thế dễ dàng tìm kiếm, giúp tiết kiệm thời gian và chi phí sửa chữa, bảo trì bơm.

2. Hạn chế bơm bánh răng JP10/8/F11/S2/R

• Hiệu suất không cao, so với bơm piston hoặc cánh gạt, bơm bánh răng có hiệu suất thấp hơn trong một số ứng dụng yêu cầu áp suất cực lớn.
• Khả năng điều chỉnh hạn chế do bơm chỉ tạo ra lưu lượng cố định theo vòng quay, khó điều chỉnh linh hoạt theo nhu cầu vận hành.
• Khi làm việc ở tốc độ cao, thường phát ra tiếng ồn lớn hơn so với bơm cánh gạt hoặc bơm piston.
• Không thích hợp vố hệ thống yêu cầu độ chính xác cao, ứng dụng đòi hỏi liểm soát lưu lượng chính xác.

IV. Cấu tạo, nguyên lý hoạt động bơm bánh răng JP10/8/F11/S2/R

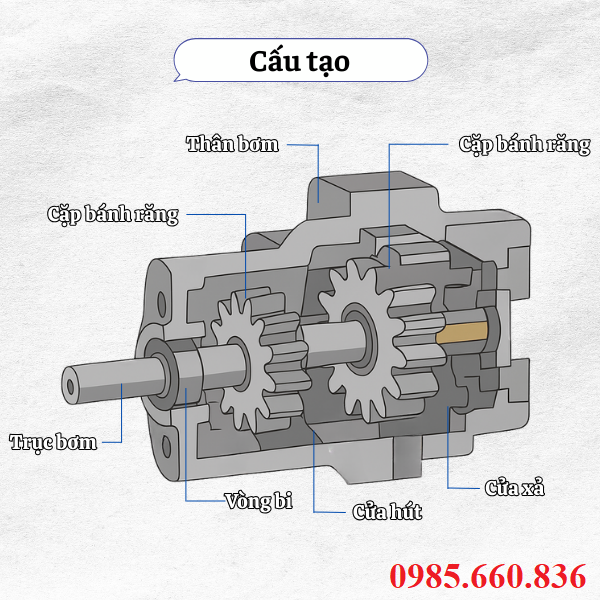

1. Cấu tạo bơm bánh răng JP10/8/F11/S2/R

Bơm bánh răng JP10/8/F11/S2/R được thiết kế với cấu tạo đơn giản nhưng đảm bảo độ bền và hiệu suất cao, bơm gồm các bộ phận chính sau.

Thân bơm có chức năng bảo vệ các bộ phận chi tiết bên trong bơm và tạo độ kín cho buồng, cấu tạo từ chất liệu cao cấp như thép hợp kim hoặc gang chịu lực cao.

Bánh răng chủ động và bị động khi quay dầu thủy lực được hút vào khoang bơm và đẩy ra cửa áp suất, hai bánh răng ăn khớp với nhau, bánh răng chủ động nhận lực từ động cơ, kéo bánh răng bị động quay theo.

Trục bơm được gia công chính xác, có độ cứng và độ bền cao, hạn chế sự mài mòn, trục liên kết trực tiếp với động cơ, truyền chuyển động đến bánh răng.

Vòng bi và bạc lót giúp bánh răng và trục quay êm, giảm ma sát, tăng tuổi thọ và độ bền cho bơm. Phớt làm kín đẻ ngăn dầu rò rỉ ra ngoài trong quá trình vận hành, giữu cho hệ thống luôn duy trì áp suất ổn định.

Cổng hút và cổng xả, cổng hút có nhiệm vụ dẫn dầu thủy lực từ thùng chứa vào buồng bơm, cổng cả đẩy dầu ra hệ thống với áp lực cao, cung cấp năng lượng cho thiết bị thủy lực.

Nắp bơm được cố định với thân bơm, giúp giữu chặt và cố định các bộ phận bên trong, đảm bảo độ kín, hạn chế rò rỉ và bảo vệ bánh răng.

2. Nguyên lý hoạt động bơm bánh răng JP10/8/F11/S2/R

Bơm bánh răng JP10/8/F11/S2/R hoạt động dựa trên chuyển động quay của cặp bánh răng ăn khớp với nhau, tạo sự chênh lệch áp suất giữa cổng hút và cổng xả. Khi hút dầu trục bơm quay, bánh răng chủ động kéo bánh răng bị động theo, khoang răng tại cổng hút được mở rộng, tạo vùng chân không, áp suất chênh lệch khiến dầu thủy lực từ thùng chứa được hút vào buồng bơm. Giai đoạn vận chuyển, dầu được giữ trong các khoang của bánh răng và thân bơm, bánh răng quay, dầu được vận chuyển di chuyển từ cổng hút đến cổng xả. Quá trình này, dầu không quay theo bánh răng mà chỉ bị đẩy đi nhờ khoảng trống giữa bánh răng và thân bơm. Quá trình nén và đẩy dầu, tại cổng xả hai bánh răng ăn khớp chặt lại, làm thể tích khoang giảm, dầu bị nén, thóa ra ngoài cổng xả với áp suất cao, áp suất được truyền tới hệ thống thủy lực vận hành xi lanh, motor thủy lực hoặc thiết bị khác.

V. Ứng dụng bơm bánh răng JP10/8/F11/S2/R trong hệ thống thủy lực

Dòng bơm thủy lực chuyên dụng và sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ vào kahr năng tạo áp suất ổn định, lưu lượng đều, độ bền cao, bơm bánh răng JP10/8/F11/S2/R được ứng dụng điển hình vào một số hệ thống thủy lực đa dạng.

• Sử dụng trong hệ thống ép, dập khuôn, nâng hạ vật nặng, cung cấp nguồn năng lượng thủy lực cho các dây chuyền tựu động hóa của máy công nghiệp và sản xuất.
• Ứng dụng trong xe nâng, máy xúc, máy ủi, máy trộn bê tông, hỗ trợ vận hành xy lanh thủy lực, hệ thống lái, nâng hạ gầu hoặc cần trục của máy xây dựng và cơ giới.
• Sử dụng trong máy kéo, máy gặt, máy cày, hệ thống tưới tiêu thủy lực, giúp vận hành các thiết bị phụ trợ như nâng, hạ và điều khiển cơ cấu thủy lực trong ngành công nghiệp.
• Ứng dụng trong hệ thống thủy lực của xe nâng hành, xe tải ben, cầu nâng, đảm bảo hoạt động an toàn, ổn định cho các thiết bị bốc dỡ và vận chuyển của ngành vận tải và logistic.
• Sử dụng trong hệ thống nâng hạ, ép kim loại, điều khiển thiết bị khai thác, đáp ứng yêu cầu làm việc liên tục trong môi trường áp lực và trọng tải lớn của ngành luyện kim và khai khoáng.
• Bơm bánh răng được sử dụng tại hệ thống thủy lực chuyên dụng khác như băng tải, máy ép gỗ, máy ép nhựa, máy ép giấy, thiết bị nâng hạ trong cảng biển và các kho bãi.

VI. So sánh sự khác nhau giữa bơm bánh răng JP10/8/F11/S2/R với model khác

1. Bơm bánh răng JP10/6/F11/S2/R

• Lưu lượng 3.6cc/vòng, nhỏ hơn so với với dòng JP10/8, ứng dụng cho các hệ thống thủy lực nhỏ, yêu cầu áp suất và lưu lượng thấp, dòng JP10/8 được dùng cho hệ thống trung bình đến lớn.
• JP10/3.6 có giá thành thấp hơn nhưng hiệu suất và khả năng không bằng JP10/8, JP10/3.6 phù hợp cho các thiết bị mini, còn JP10/8 phù hợp cho máy công nghiệp và hệ thống cần vận hành liên tục.

2. Bơm bánh răng JP10/3.6/F11/S2/R

Lưu lượn JP10/6 là 6 cc/vòng thấp hơn model JP10/8, thường được sử dụng cho máy ép nhỏ, hệ thống nâng hạ tải trọng vừa phải, đáp ứng tốt hơn cho hệ thống cần nhiều nhiều dầu như xe nâng, máy ép cỡ lớn.

Cả hai dòng model này đều có độ bền và thiết kế tương đồng với nhau, nhưng dòng JP10/8 cân bằng hơn về lưu lượng và hiệu năng, JP10/6 phù hợp khi cần tiết kiệm năng lượng.

3. Bơm bánh răng JP10/10/F11/S2/R

• Lưu lượng JP10/10 khoảng10 cc/vòng cao hơn JP10/8, thường sử dụng và ứng dụng cho hệ thống công nghiệp nặng, máy ép thủy lực công suất lớn, JP10/8 phù hợp cho hệ thống vừa – lớn, cân đối về công suất và chi phí.
• JP10/10 có giá thành cao hơn trong khi modep JP10/8 chi phí thấp hơn nhưng vẫn đảm bảo lưu lượng ổn định. JP10/10 tối ưu cho môi trường cần lưu lượng lớn, JP10/8 hợp với nhiều ứng dụng đa dạng và phổ biến hơn.

VII. Tính năng ăn toàn và khả năng chịu tải của dòng bơm bánh răng JP10/8/F11/S2/R

Không chỉ nổi bật ở hiệu suất vận hành ổn định mà còn được đánh giá cao nhờ tính năng an toàn và khả năng chịu tải vượt trội của dòng bơm bánh răng JP10/8/F11/S2/R.

• Nhớ thiết kế tiêu chuẩn, các bộ phận như bánh răng, phớt, thân bơm hạn chế được tối đa sự rò rỉ, giúp hệ thống luôn duy trì áp suất ổn định.
• Bơm có khả năng hoạt động ổn định trong dải áp suất từ 21Mpa – 25Mpa để hạn chế về biệc hỏng hcos trong quá tình hạt động liên tục.
• Thiết kế bánh răng chuẩn, vòng bi và bạc lót bền chắc giúp hạn chế việc rung động, giảm được tiếng ổn, đảm bảo an toàn cho người vận hành.
• Ngăn ngừa sự cố rò rỉ vì phớt làm kín chất lượng cao giúp hạn chế sự cố rò rỉ, tránh gây trơn trượt, cháy nổ hoặc ô nhiễm môi trường.
• Chịu áp lực lớn nhờ bơm được cấu tạo bằng thép hợp kim và gang chịu mài mòn, giúp hoạt động tốt ở áp lực cap, cả trong môi trường làm việc khắc nghiệt.
• Có thể hoạt động nhiều giờ mà không bị ảnh hưởng đến hiệu suất, phù hợp với hệ thống công nghiệp đòi hỏi cường độ cao.
• Khả năng chịu nhiệt bởi việc duy trì hiệu suất ổn định trong môi trường có nhiệt độ cao, tránh tình trạng biến dạng hoặc giảm hiệu quả.
• Trục bơm chuẩn S2 được gia tăng độ bền, đảm bảo khả năng truyền động tốt và giảm thiểu sự cố hỏng hóc khi làm việc dưới tải trọng nặng.

VIII. Chính sách bảo hành và dịch vụ hậu mãi của bơm bánh răng JP10/8/F11/S2/R tại Thuận Phát

Khi mua bơm bánh răng JP10/8/F11/S2/R tại Thuận Phát, quý khách không chỉ được đảm bảo về chất lượng sản phẩm mà còn được hưởng chính sách bảo hành, hậu mãi. Thời gian bảo hành từ 12 – 24 tháng tùy từng dòng, điều kiện sử dụng, bao gồm cac lỗi kỹ thuật đến từ nhà sản xuất như nứt vỡ, hỏng phớt, bánh răng lỗi. Điều kiện bảo hành được áp dụng khi sản phẩm được lắp đặt, sử dụng đúng theo chỉ dẫn, bơm không được bảo hành đối với trường hợp như bị tác động cơ học, cháy nổ.

Với đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ tư vấn, hướng dẫn cách vận hành, xử lý sự cố, cung cấp đầy đủ phụ tùng đi kèm, linh kiện có sẵn để khách hàng có thể tìm mua và thay thế dễ dàng. Thuận Phát hỗ trợ, kiểm tra, bảo dưỡng theo yêu cầu, giúp kéo dài tuổi thọ, duy trì hiệu suất ổn định. Về chính sách đổi trả, trường hợp bơm bị lỗi kỹ thuật nghiêm trọng từ nhà sản suất, chúng tôi cam kết đổi mới cho quý khách.

Tất cả các sản phẩm từ Thuận Phát đều được nhập khẩu chính hãng, đầy đủ CO~CQ, giá cả cạnh tranh, chính sách hậu mãi, chúng tôi luôn sẵn sàng đồng hành cùng quý khách hàng trong suốt quá trình sử dụng, đảm bảo tối ưu hiệu quả đầu tư. Mọi thắc mắc quý khách vui lòng liên hệ cho chúng tôi qua số Hotline 0985.660.836 để được hỗ trợ tư vấn báo giá, lựa chọn sản phẩm phù hơp cho hệ thống.
