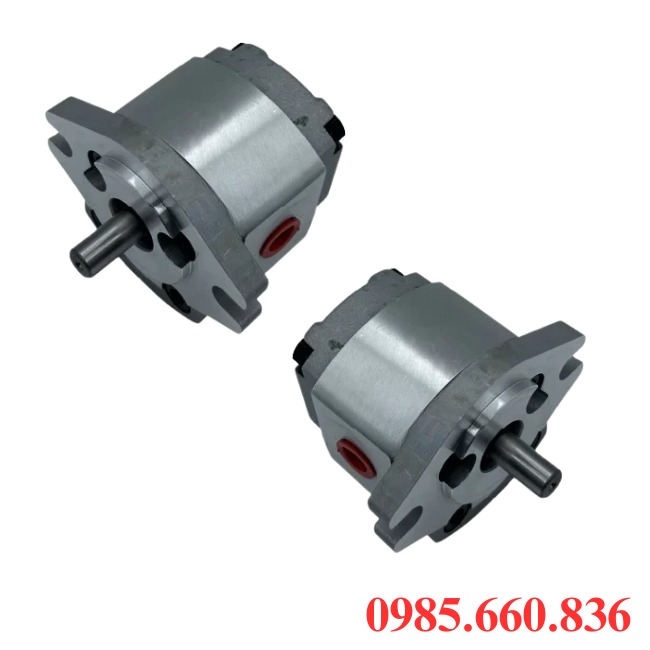

Bơm bánh răng HGP 1AF 2R-X-2B-4B

I. Giới thiệu chung về bơm bánh răng HGP 1AF 2R-X-2B-4B

Thiết kế nhỉ gọn, cấu trúc chắc chắn cùng khả năng tạo áp suất ổn định, bơm bánh răng HGP 1AF 2R-X-2B-4B mang lại hiệu suất vận hành bền bỉ và lâu dài. Là dòng bơm thủy lực chất lượng cao, ứng dụng rộng rãi trong nhiều hệ thông công nghiệp và máy móc hiện đại. Cấu tạo từ chất liệu chịu mài mòn tốt, hạn chế rò rỉ dầu, duy trì hiệu quả truyền động trong thời gian dài. Nổi bật ở tính linh hoạt, dễ dàng tích hợp vào nhiều loại hệ thống thủy lực khác nhau như công trình, thiết bị ép, máy dập kim loại, dây chuyền sản xuất công nghiệp. Bơm bánh răng chính là sự lựa chọn tối ưu cho doanh nghiệp cần giải pháp bơm dầu ổn định, an toàn và tiết kiệm chi phí vận hành.

II. Ưu điểm nổi bật bơm bánh răng HGP 1AF 2R-X-2B-4B

Không chỉ được ưa chuộng nhờ độ bền cao mà bơm bánh răng HGP 1AF 2R-X-2B-4B còn sở hữu nhiều đặc tính kỹ thuật vượt trội, đáp ứng tốt yêu cấu khắt khe trong hệ thống thủy lực.

• Thiết kế bánh răng chính xác, khe hở nhỏ hạn chế rò rỉ dầu, dòng chảy ổn định, ít xung động nên luôn đảm bảo áp suất đồng đều, vận hành êm ái, phù hợp cho ứng dụng yêu cầu độ chính xác cao trong cấp dầu.
• Vỏ bơm cấu tạo từ hợp kim nhôm, gang đúc bền chắc chống nứt gãy khi làm việc ở áp lực cao, bánh răng tôi cứng chịu mài mòn tốt, giảm hao mòn trong quá trình làm việc liên tục, vòng bi và bạc lót thiết kế tối ưu, giảm ma sát, tăng tuổi thọ.
• Thiết kế nhỏ gọn, dễ lắp đặt bơm có kích thước tối ưu, thuận tiện lắp đặt ở nhiều vị trí khác nhau trên hệ thống, cấu tạo đơn giản, dễ tháo lắp khi cần bảo dưỡng hoặc thay thế phụ tùng.
• Khả năng vận hành trong điều kiện khắc nghiệt, hoạt động tốt trong môi trường áp suất cao, nhiệt độ khắc nghiệt hoặc tải trọng lớn, đảm bảo không rò rỉ dầu ngay cả khi vận hành liên tục trong thời gian dài.
• Thiết kế tối ưu giúp giảm tổn thất lưu lượng, hạn chế thất thoát công suất, giúp hệ thống thủy lực tiêu thụ ít năng lượng hơn, từ đó giảm chi phí điện ăng và dầu thủy lực.
• Chi phí bảo dưỡng thấp, cấu tạo ít chi tiết phức tạp, dễ kiểm tra và bảo dưỡng định kỳ, linh kiện thay thế phổ biến, dễ dàng tìm kiếm trên thị trường.
• Sử dụng rộng rãi trong máy ép thủy lực, máy dập kim loại, máy công trình, hệ thống nâng hạ, máy ép nhựa, thiết bị chế biến gỗ, dây chuyền sản xuất, với tính linh hoạt cao, có thể tích hợp vào nhiều loại hệ thống với yêu cầu khác nhau.

III. Thông số kỹ thuật bơm bánh răng HGP 1AF 2R-X-2B-4B

• Tên sản phẩm: Bơm bánh răng
• Model: HGP 1AF 2R-X-2B-4B
• Lưu lượng: 1.6 – 8.0 ml/vòng
• Áp suất: 210 – 250bar
• Áp suất liên tục: 180 – 200bar
• Tốc độ quay: 600 – 3000 vòng/phút
• Hướng quay: Trái – Phải
• Kiểu trục: Then hoa, trục trơn, trục rãnh
• Vỏ bơm: Hợp kim nhôm, gang đúc
• Bánh răng: Thép tôi cứng
• Nhiệt độ: -10 – 80 độ C
• Ứng dụng: máy dập kim loại, máy công trình, máy ép nhựa,…
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

IV. Cấu tạo, nguyên lý hoạt động bơm bánh răng HGP 1AF 2R-X-2B-4B

1. Cấu tạo bơm bánh răng HGP 1AF 2R-X-2B-4B

Bơm bánh răng HGP 1AF 2R-X-2B-4B dù có cấu tạo đơn giản nhưng chắc chắn, được thiết kế để đảm bảo hiệu suất ổn định và độ bền cao, gồm các bộ phận chính như:

• Vỏ bơm chịu được áp lực cao, giúp cố định toàn bộ chi tiết bên trong, là lớp bảo vệ bên ngoài, cấu tạo từ hợp kim nhôm hoặc gang đúc.
• Bánh răng chủ động – bị động được gia công chính xác, là bộ phận quan trong để quyết định hiệu suất bơm, khi bánh răng chủ động quay kéo bánh răng bị động quay theo tạo dịch chuyển dầu từ cổng hút đến xả.
• Trục bơm có nhiều kiểu trục như trục trơn, then hoa, trục rãnh phù hợp với với từng ứng dụng, trục được nối với bánh răng chủ động, nhận lực từ động cơ để truyền moment cho hệ thống.
• Bạc lót giúp bánh răng vận hành trơn tru hơn, hạn chế bị biến dạng khi làm việc ở áp suất cao, chất liệu hoàn toàn từ hợp kim chịu mài mòn, giảm ma sát cho trục quay.
• Phớt chặn dầu để ngăn không cho dầu thủy lực rò rỉ ra ngoài, đồng thời bảo vệ bụi bẩn và tạp chất để không xâm nhập được vào trong bơm.
• Cổng hút – xả được thiết kế theo tiêu chuẩn SAE, ren quốc tế, cổng hút dẫn dầu từ thùng chứa vào bơm, cổng xả đưa dầu áp lực cao ra hệ thống thủy lực.

2. Nguyên lý hoạt động bơm bánh răng HGP 1AF 2R-X-2B-4B

Bơm bánh răng HGP 1AF 2R-X-2B-4B hoạt động dựa trên nguyên tắc ăn khớp của cặp bánh răng chủ động và bị động để tạo dòng chảy cho dầu thủy lực. Quá trình hoạt động gồm 4 giai đoạn, khi truyền động từ trục bơm động cơ quay, trục bơm truyền lực đến bánh răng chủ động kéo bánh răng bị động quay ngược chiều, hình thành chuyển động liên tục. Các bánh răng tách nhau ra ở phía cổng hút, khoảng trống giữa răng tạo ra chân không cục bộ, nhờ sự chênh lệch áp suất, dầu thủy lực từ thùng chứa được hút vào khoang bơm. Vận chuyển dầu dọc theo thành vỏ bơm, dầu được cuốn theo khe hở giữa bánh răng và vỏ bơm, quá trình được diễn ra liên tục, không bị trộn lẫn giữa dầu hút – xả nhờ sự khớp kín ở cùng tiếp xúc giữa hai bánh răng. Khi bánh răng ăn khớp trở lại ở phía cổng cả, thể tích giữa răng giảm xuống, dầu bị ép ra ngoài với áp suất cao, dầu được đưa vào hệ thống thủy lực để vận hành xi lanh, motor, cơ cấu chấp hành khác. Đặc điểm của nguyên lý hoạt động nàu là dòng chảy dầu ổn định, ít dao động, phù hợp cho ứng dụng cần áp suất liên tục. Kết cấu đơn giản, dễ bảo dưỡng, ít xảy ra sự cố, khả năng hoạt động tốt ngay cả khi hệ thống làm việc ở áp suất, tốc độ cao.

V. Ứng dụng bơm bánh răng HGP 1AF 2R-X-2B-4B

Thiết kế nhỏ gọn, hiệu suất cao và khả năng làm việc bền bỉ, bơm bánh răng HGP 1AF 2R-X-2B-4B được ứng dụng và sử dụng rộng rãi trong ngành công nghiệp và lĩnh vực sản xuất.

• Sử dụng cho hệ thống thủy lực của máy xúc, máy ủi, xe nâng, máy khoan cọc nhồi, giúp cung cấp dầu áp lực cho xi lanh nâng hạ, di chuyển và điều khiển cơ cấu làm việc.
• Ứng dụng trong ngành cơ khí chế tạo luyện kim của máy ép thủy lực, máy dập kimn loại, máy cán thép để đảm bảo áp suất ổn định, đáp ứng yêu cầu về lực ép lớn và chính xác.
• Lắp đặt trong hệ thống ép nhựa, máy phun ép, máy cán cao su, hỗ trợ điều khiển xilanh ép để đảm bảo chu trình sản xuất được diễn ra liên tục thường ứng dụng cho ngành nhựa, cao su.
• Ngành chế biến gỗ và giấy bơm dùng cho máy cưa, máy ép gỗ, máy nén giấy thủy lực, giúp vận hành cơ cấu nâng hạ, kẹp và ép sản phẩm.
• Ngành nông nghiệp – công nghiệp nhẹ tích hợp trong máy gặt, máy kéo, máy ép cỏ, hệ thống nâng hạ thủy lực, góp phần tăng hiệu quả sản xuất nông nghiệp và giảm sức lao động thủ công.
• Sử dụng trong dây chuyền sản xuất tự động, hệ thống nâng hạ hàng hía, băng tải thủy lực, đáp ứng nhu cầu vận hành liên tục, ổn định và an toàn cho hệ thống thủy lực công nghiệp.

VI. Một số lỗi thường gặp và cách khắc phục bơm bánh răng HGP 1AF 2R-X-2B-4B

Trong quá trình sử dụng, bơm bánh răng HGP 1AF 2R-X-2B-4B có thể gặp một số sự cố phổ biến, để nhận biết sớm và xử lý kịp thời giúp bơm tăng tuổi thọ và tránh làm gián đoạn hệ thống.

Bơm không hút, hút dầu yếu do mực dầu trong thùng chứa quá thấp, ống hút dầu bị hở, tắc nghẽn rò rỉ, lọc dầu bẩn, làm cản trở dòng chảy. Cần kiểm tra và thêm dầu đúng mức quy định, vệ sinh, thay thế ống hút và lọc dầu, siết chặt các khớp nối để tránh lọt khí.

Bơm phát ra tiếng ồn lớn, rung mạnh vì hiện tượng xâm thực, dầu lẫn khí, kém chất lượng hoặc quá loãng, trục và bánh răng bị mòn. Nên kiểm tra đường ống, loại bỏ khí trong hệ thống, đảm bảo dầu sạch đủ độ nhớt, thay thế trục hoặc bánh răng khi phát hiện mài mòn nghiêm trọng.

Rò rỉ dầu tại phớt và các khớp nối bởi bulong vỏ bơm lỏng, vòng đệm hở, phớt chặn dầu bị hỏng, chai cứng do làm việc lâu dài. Khắc phục bằng cách thay mới phớt chặn dầu, vòng đệm, siết chặt bulong đúng lực tiêu chuẩn.

Hiệu suất giảm, áp suất không đạt yêu cầu vì bánh răng, bạc lót vòng bi bị mài mòn, dầu bẩn gây cản trở dòng chảy. Nên thay mới phớt chặn dầu, vòng đệm, siết chặt bulong đúng tiêu chuẩn.

Hiệu suất giảm, áp suất không đạt yêu cầu do bánh răng, bạc lót vòng bi bị mài mòn, dầu bẩn gây cản trở dòng chảy. Hãy vệ sunh hệ thống, thay dầu định kỳ, kiểm tra, thay thế chi tiết bị hao mòn.

Bơm nóng bất thường khi vận hành nguyên nhân là dầu thủy lực bị thiếu hoặc kém chất lượng, bơm làm việc quá tải, vượt quá áp suất thiết kế. Khắc phục bằng cách sử dụng đúng loại dầu, bổ sung đủ mức, điều chỉnh lại áp suất hệ thống cho phù hợp.

VII. Tiêu chí lựa chọn bơm bánh răng HGP 1AF 2R-X-2B-4B phù hợp

Lưu lượng bơm bánh răng HGP 1AF 2R-X-2B-4B cần xác định lượng dầu mà hệ thống yêu cầu, chọn bơm có lưu lượng phù hợp để tránh tình trạng thừa, thiếu công suất, gây lãng phí năng lượng, không đủ áp lực.

• Đối chiếu áp suất liên tục và áp suất tối đa để bơm có thể đáp ứng, đảm bảo chịu được áp lực cao nhưng không vượt quá ngưỡng thiết kế, tránh hiện tượng nóng bơm, rò rỉ.
• Tốc độ quay phù hợp với công suất động cơ và yêu cầu vận hành của máy móc, tránh tình trạng tốc độ quá cao gây mài mòn nhanh hoặc quá thấp dẫn đến hiệu suất thấp.
• Kiểu trục bơm nên lựa loại trục then hoa, trục trơn, trục rãnh tương thích với động cơ truyền động, đảm bảo được lắp chính xác, truyền lực ổn định.
• Hướng quay của bơm cần xác định bơm quay trái hoặc phải để phù hợp với hệ thống sẵn có, nếu chọn sai hướng bơm sẽ không hoạt động hoặc dễ hỏng.
• Điều kiện môi trường làm việc cần xem xét xem bơm có phù hợp với nhiệt độ, độ ẩm và đặc thù của môi trường vận hành như xưởng sản xuất, công trình ngaoif trời.
• Đơn vị cung cấp nên lựa chọn nhà phân phối uy tín để đảm bảo mua được sản phẩm chính hãng đầy đủ giấy tở bảo hành, hỗ trợ kỹ thuật.

VIII. Báo giá bơm bánh răng HGP 1AF 2R-X-2B-4B

Bơm bánh răng HGP 1AF 2R-X-2B-4B hiện đang được phân phối rộng rãi trên thị trường với mức giá khác nhau tùy theo nhà cung cấp và thông số kỹ thuật cụ thể của từng sản phẩm. Giá của bơm có thể phụ thuộc vào các yếu tố như lưu lượng, áp suất, loại trục, kiểu mặt bích, hướng quay, chất liệu cấu tạo và nguồn gốc xuất xứ. Thuận Phát một trong những địa chỉ đáng tin cậy để quý khách lựa chọn và tin tưởng khi sử dụng sản phẩm. Với đội ngũ giàu kinh nghiệm luôn sẵn sàng hỗ trợ quý khách trong mọi tình huống, chế độ bảo hành lên đến 12 tháng, chính hãng 100%, đầy đủ CO~CQ. Thuận Phát là địa chỉ có nhiều năm kinh nghiệm trong ngành thiết bị thủy lực luôn đưa ra cho quý khách được sự lựa chọn hoàn hảo phù hợp cho hệ thống, giá bán canh tranh minh bạch, bảo trì, bảo dưỡng đầy đủ. Liên hệ ngay cho chúng tôi qua Hotline 0985.660.836 để được hỗ trợ tư vấn, báo giá chi tiết và hướng dẫn lắp đặt vận hành sản phẩm.

Tham khảo: Bơm bánh răng JP20/63/F21/S6/R | S6 Trục 22.22

Hotline liên hệ đặt hàng: 0985.660.836
