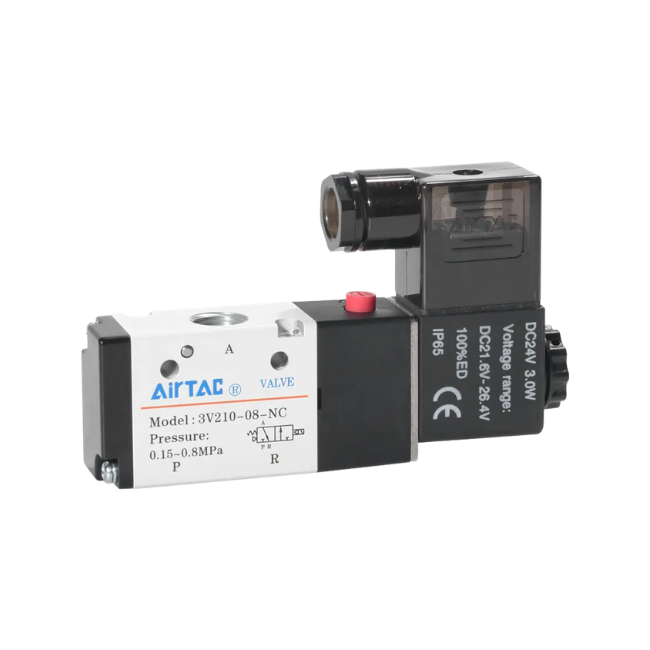

Van điện từ khí nén 3V210-08

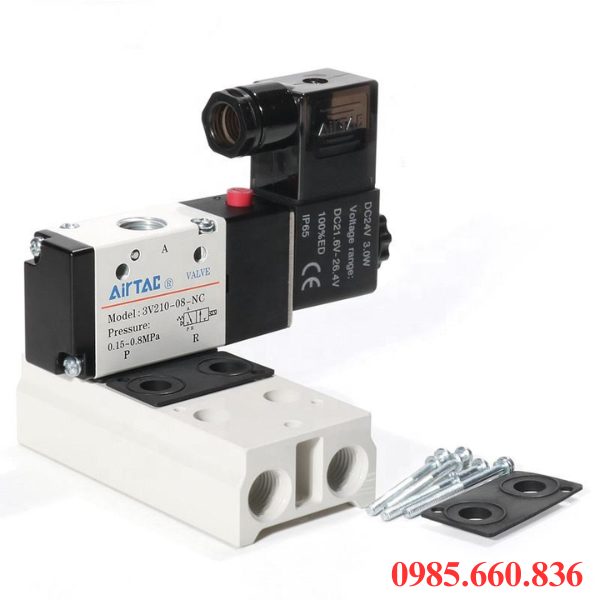

I. Tổng quan về van điện từ khí nén 3V210-08

Van điện từ khí nén 3V210-08 thiết bị điều khiển dòng khí nén bằng tín hiệu điện, thuộc dòng van điện từ 3/2. Khi được cấp điện, van thay đổi trạng thái để cho phép hay ngắt dòng khí đi qua, kiểm soát hoạt động của thiết bị. Thường được sử dụng để đóng mở, phân phối khí nén đến các cơ cấu chấp hành như xi lanh, thiết bị tự động khác. Thiết kế nhỏ gọn, dễ lắp đặt, phản hồi nhanh 3V210-08 trở thành sự lựa chọn phổ biến trong nhiều hệ thống máy móc, dây chuyền sản xuất hiện nay.

II. Cấu tạo, nguyên lý hoạt động van điện từ khí nén 3V210-08

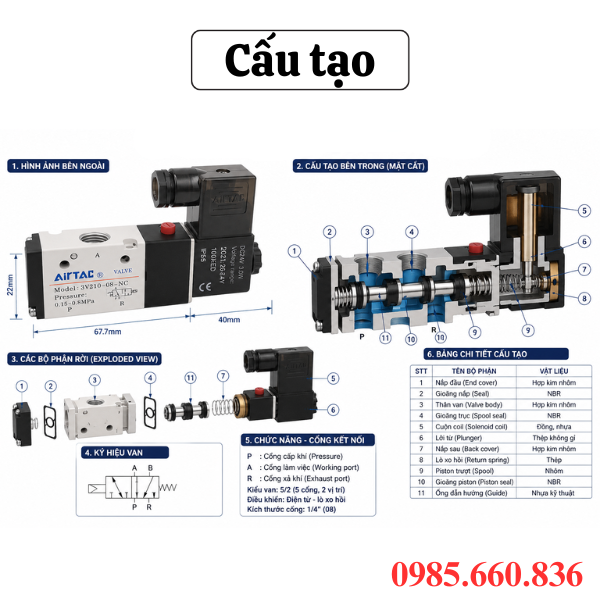

1. Cấu tạo van điện từ khí nén 3V210-08

Van điện từ khí nén 3V210-08 với cấu tạo đơn giản, đảm bảo hoạt động ổn định, chính xác, các bộ phận chính gồm:

• Thân van phần vỏ bên ngoài, làm từ hợp kim nhôm, kim loại chịu lực tốt có nhiệm vụ bảo vệ các chi tiết bên trong, kết nối với đường ống khí.
• Cuộn coil điện là bộ phận tạo ra từ trường khi được cấp điện, giúp kích hoạt quá trình đóng mở van.
• Lõi từ là chi tiết di chuyển lên xuống dưới tác động từ trường, trực tiếp điều khiển trạng thái của van.
• Lò xo có nhiệm vụ đưa lõi van về vị trí ban đầu khi ngắt điện, giúp van trở về trạng thái mặc định.
• Cửa van bao gồm 3 cổng chính, cổng P để cấp khí vào, cổng A dẫn khí ra thiết bị, cổng R để xả khí.
• Gioăng làm kín giúp đảm bảo độ kín, tránh tình trạng rò rỉ khí trong suốt quá trình vận hành.

2. Nguyên lý hoạt động van điện từ khí nén 3V210-08

Van điện từ khí nén 3V210-08 hoạt động dựa trên nguyên lý điện từ kết hợp cơ khí, sử dụng lực từ sinh ra từ cuộn coil để điều khiển dòng khí nén qua các cửa van. Quá trình hoạt động diễn ra teo hai trạng thái chính là trạng thái không cấp điện và trạng thái cấp điện. Khi có dòng điện đi qua cuộn coil, lò xo sẽ giữ lõi từ ở vị trí ban đầu.

Cửa cấp khí P thường bị chặn, khí từ cửa A sẽ được xả ra ngoài cửa R. Khi cấp điện vao cuộn coil, từ trường sinh ra hút lõi từ di chuyển làm thay đổi vị trí các cửa van, cửa P mở để khí nén qua cửa A, cửa R xả bị đóng lại. Nhờ cơ chế đóng mở nhanh, chính xác, van giúp điều khiển dòng khí linh hoạt, đảm bảo thiết bị khí nén hoạt động ổn định, hiệu quả trong hệ thống tự động hóa.

III. Thông số kỹ thuật van điện từ khí nén 3V210-08

• Tên sản phẩm: Van điện từ khí nén
• Model: 3V210-08
• Kích thước: ¼ inch
• Áp suất: 1.2 – 1.5Mpa
• Nhiệt độ: -20 – 70 độ C
• Điện áp: DC 12V – 24V, AC 110V – 220V
• Công suất: DC 3W, AC 4.5VA
• Thân van: Hợp kim nhôm
• Môi chất: Khí nén
• Bảo vệ: IP65
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị thủy lực khí nén

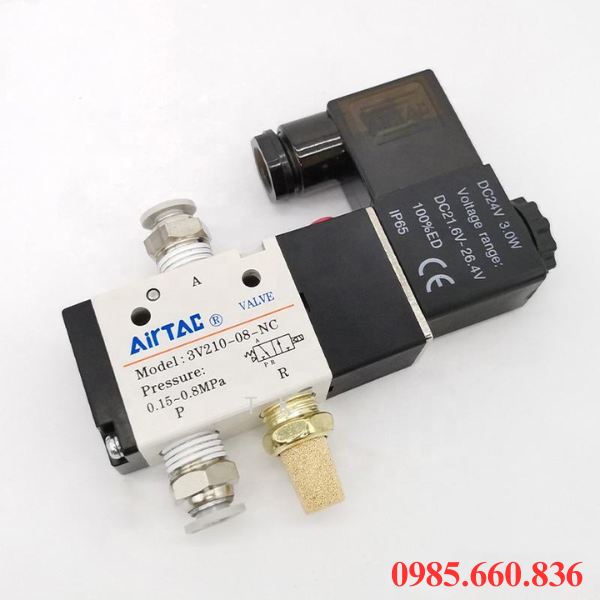

IV. Đặc điểm nổi bật van điện từ khí nén 3V210-08

Nổi bật nhờ thiết kế tối ưu, khả năng vận hành ổn định trong hệ thống khí nén, van điện từ khí nén 3V210-08 có những đặc điểm như:

• Thiết kế nhỏ gọn, dễ lắp đặt nhờ kích thước van tương đối nhỏ, phù hợp với nhiều không gian lắp đặt khác nhau, đặc biệt hệ thống máy móc có diện tích hạn chế.
• Tốc độ đóng mở nhanh nhờ cơ chế điện từ, van có thời gian phản hồi nhanh, giúp nâng cao hiệu suất, độ chính xác trong quá trình điều khiển khí nén.
• Độ bền cao, hoạt động ổn định với thân làm từ hợp kim nhôm chắc chắn, kết hợp với linh kiện chất lượng giúp vận hành bền bỉ trong môi trường công nghiệp.
• Tiêu thụ điện năng thấp, cuộn coil sử dụng công suất nhỏ nhưng đảm bảo lực từ đủ mạnh để vận hành hiệu quả.
• Đa dạng điện áp sử dụng, có thể dùng nhiều mức điện áp như 12V, 24V, 110V, 220V phù hợp nhiều hệ thống khác nhau.
• Dễ bảo trì, thay thế với cấu tạo đơn giản giúp việc tháo lắp, kiểm tra, bảo dưỡng diễn ra nhanh chóng, tiết kiệm thơi gian, chi phí.

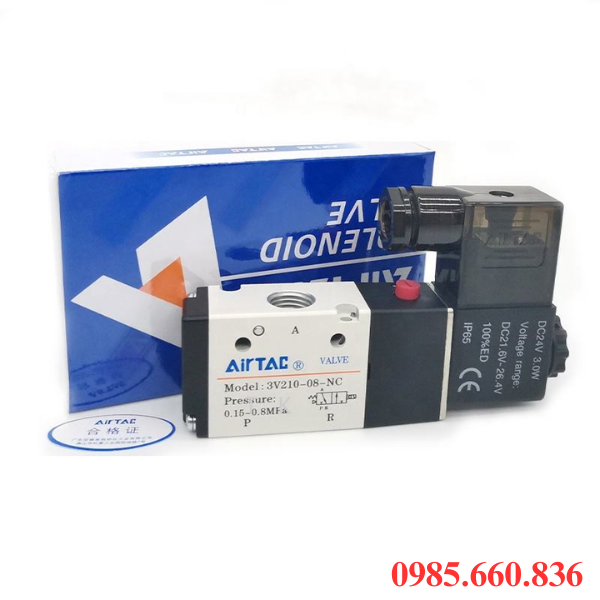

V. Ứng dụng van điện từ khí nén 3V210-08 trong thực tế

Van điện từ khí nén 3V210-08 được sử dụng trong nhiều lĩnh vực nhờ khả năng điều khiển dòng khí nhanh, chính xác.

• Hệ thống tự động hóa công nghiệp được dùng để điều khiển các cơ cấu chấp hành như xi lanh khí, tay gắp, bộ kẹp giúp máy móc vận hành tự động, đồng bộ.
• Dây chuyền sản xuất ứng dụng phổ biến trong ngành như thực phẩm, bao bì, dệt may, điện tử để điều khiển khí nén trong công đoạn đóng gói, phân loại, ép.
• Máy móc cơ khí giúp kiểm soát luồng khí trong thiết bị như máy cắt, máy ép, máy CNC đảm bảo quá trình làm việc chính xác, ổn định.
• Hệ thống điều khiển khí nén đơn giản phù hợp các hệ thống yêu cầu đóng mở khí nhanh như cấp khí cho thiết bị nhỏ, điều khiển từng vị trí riêng lẻ.
• Thiết bị dân dụng, bán công nghiệp được ứng dụng trong mô hình tự động, hệ thống mini, thiết bị đào tạo kỹ thuật.

VI. Tiêu chí lựa chọn van điện từ khí nén 3V210-08 phù hợp

Để lựa chọn van điện từ khí nén 3V210-08 phù hợp với hệ thống, cần dựa trên những tiêu chí kỹ thuật quan trọng để đảm bảo hiệu suất vận hành, độ bền.

• Áp suất làm việc cần chọn van có dải áp suất phù hợp với hệ thống khí nén để tránh tình trạng quá tải, hoạt động không ổn định.
• Môi chất sử dụng van chuyên dùng cho khí nén, cần đảm bảo nguồn khí sạch, đã qua lọc để tránh bụi bẩn gây kẹt van.
• Điện áp điều khiển cần lựa chọn đúng điện áp coil tương thích với nguồn điện hệ thống để đảm bảo an toàn, hoạt động chính xác.
• Nhiệt độ làm việc cần xem điều kiện môi trường, nhiệt độ khí nén để chọn van có khả năng chịu nhiệt phù hợp, tránh hư hỏng trong quá trình vận hành.
• Kiểu hoạt động nên lựa chọn van thường đóng, thường mở tùy theo yêu cầu điều khiển, mức độ an toàn của hệ thống.
• Chất liệu, độ bền nên ưu tiên van có thân hợp kim nhôm, vật liệu chất lượng cao để đảm bảo độ bền, khả năng chống ăn mòn.
• Môi trường lắp đặt nếu sử dụng trong môi trường ẩm, bụi, khắc nghiệt cần chọn van có cấp bảo vệ cao để tăng tuổi thọ.

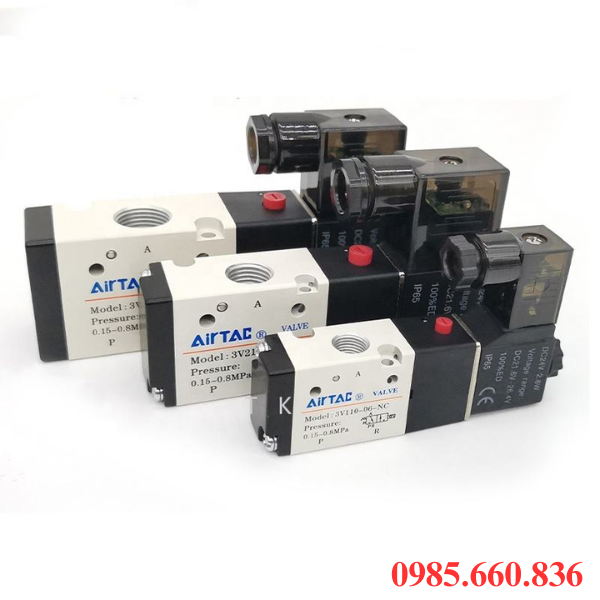

VII. Cách bảo dưỡng, vận hành van điện từ khí nén 3V210-08

1. Cách vận hành van điện từ khí nén 3V210-08

• Cấp đúng điện áp coil, sử dụng đúng mức điện áp 12V, 24V, 110V, 220V theo thông số tránh cháy coil, van không hoạt động.
• Đảm bảo nguồn khí sạch, khí nén cần lọc qua bộ lọc để loại bỏ bụi, nước, dầu, tránh gây kẹt lõi van.
• Lắp đặt đúng chiều dòng khí kết nối chính xác các cổng cổng P – A – R để van hoạt động đúng nguyên lý.
• Không vận hành quá tải, tránh đóng mở liên tục vượt tần suất cho phép vì dễ làm nóng coil, giảm tuổi thọ van.
• Môi trường làm việc phù hợp, tránh đặt van ở nơi ẩm ướt, nhiều bụi, nhiệt độ quá cao nếu không có bảo vệ.

2. Cách bảo dưỡng van điện từ khí nén 3V210-08

• Vệ sinh định kỳ tháo van để làm sạch bụi bẩn, cặn bám trong thân van, các cửa khí giúp tránh tình trạng kẹt, đóng mở chậm.
• Kiểm tra cuộn coil, theo dõi nhiệt độ, tình trạng hoạt động của coil, nếu thấy nóng bất thường, không hút thì cần thay thế.
• Kiểm tra lõi từ, lò xo để đảm bảo lõi từ di chuyển tốt, không bị kẹt, lò xo còn đàn hồi tốt để van hồi vị chính xác.
• Kiểm tra gioăng làm kín, nếu gioăng bị mòn, rách gây rò rỉ khí, cần thay mới để đẩm bảo độ kín của hệ thống.
• Siết chặt các kết nối, định kỳ kiểm tra các đầu nối ren, tránh lỏng gây thất thoát khí, giảm hiệu suất.
• Thực hiện bảo dưỡng am toàn, luôn ngắt điện, xả áp suất trong hệ thống nước trước khi tháo lắp, kiểm tra van.

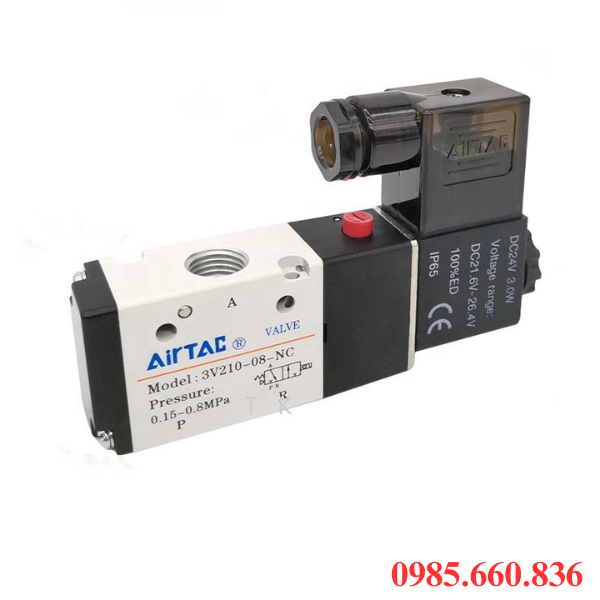

VIII. Báo giá van điện từ khí nén 3V210-08 chất lượng

Giá van điện từ khí nén 3V210-08 trên thị trường hiện nay phụ thuộc vào thương hiệu, chất liệu, đơn vị cung cấp. Việc lựa chọn đúng sản phẩm giúp tiết kiệm chi phí, đảm bảo hiệu suất vận hành, tuổi thọ lâu dài. Tại Thuận Phát chũng tôi chuyên cung cấp van điện với nhiều mức giá khác nhau, đảm bảo chính hãng, nguồn gốc xuất xứ rõ ràng. Giá cạnh tranh, công khai, minh bạch, bảo hành lên đến 12 tháng với đầy đủ CO~CQ. Hỗ trợ giao hàng tận nơi nhanh chóng, cung cấp phụ kiện đi kèm chính hãng. Mọi thông tin chi tiết vui lòng liên hệ 0985.660.836 để được hỗ trợ, tư vấn, cung cấp thông tin về sản phẩm.

Tham khảo: Van điện từ khí nén 4V120-06
