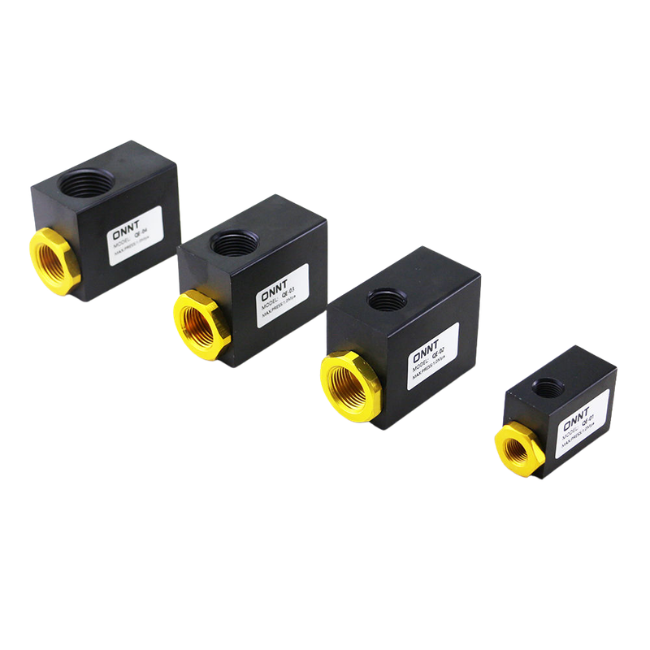

Van xả nhanh khí nén QE02, QE03, QE04

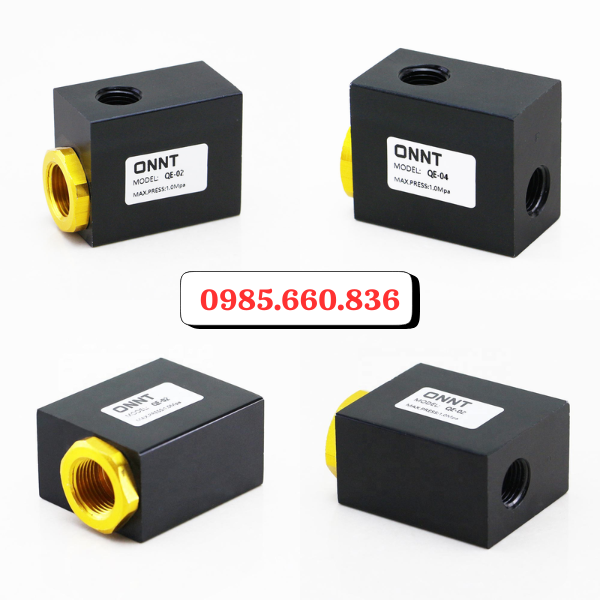

I. Khái niệm về van xả khí nén QE02, QE03, QE04

Van xả khí nén QE02, QE03, QE04 thiết bị chuyên dụng trong hệ thống khí nén với chức năng cả nhanh lượng khí dư môi trường để tăng tốc độ hoạt động của cơ cấu chấp hành như xi lanh khí. Thay vì khí quay ngược về van điều khiển, van xả cho phép khí thoát trực tiếp ra ngoài, giúp giảm áp lực cản, rút ngắn thời gian hồi của hệ thống. Các model QE02, QE03, QE04 là dòng van phổ biến được thiết kế với kích thước, lưu lượng khác nhau để phù hợp từng quy mô hệ thống. Nhờ khả năng xả khí nhanh giúp nâng cao hiệu suất làm việc, giảm tiêu hao năng lượng, hạn chế hao mòn cho thiết bị khí nén.

II. Thông số kỹ thuật cơ bản van xả nhanh khí nén QE02, QE03, QE04

• Tên sản phẩm: Van xả nhanh khí nén
• Model: QE02, QE03, QE04
• Áp suất: 0 – 1.0Mpa
• Nhiệt độ: 0 – 60 độ C
• Lưu lượng: 120 – 373 SCFM
• Chất liệu: Thân nhôm, đồng, inox
• Gioăng: NBR, Viton
• Kiểu kết nối: Ren trong
• Hướng dòng khí: 1 cửa vào, 2 cửa xả
• Môi trường: Khí sạch, khô, không lẫn bụi, hơi nước
• Bảo hành: 12 tháng

III. Nguyên lý hoạt động của van xả nhanh khí nén

Van xả nhanh khí nén hoạt động dựa trên sự chênh lệch áp suất giữa đầu vào, đầu ra để tự động đóng mở dòng khí. Khi hệ thống cấp khí nén vào, áp suất từ nguồn khí tác động lên màng van, ép chặt cửa xả và mở đường dẫn khí đi vào xi lanh. Khí nén được truyền trực tiếp đến cơ cấu chấp hành để thực hiện chuyển động. Khi ngừng cấp khí, đảo chiều, áp suất ở đầu vào giảm xuống, áp suất trong xi lanh vẫn cao.

Sự chênh lệch áp suất làm màng van dịch chuyển theo hướng ngược lại làm đóng đường cấp, mở cửa xả. Khí né trong xi kanh thoát ra ngoài ngay tại vị trí van thay vì quay ngược về van điều khiển. Quá trình xả diễn ra nhanhdo khoảng cách xả ngắn, tiết diện xả lớn giúp giảm áp lực cản trong đường ống. Nhờ vậy xi lanh hồi về nhanh hơn, tăng tốc độ làm việc, giảm tổn thất năng lượng,nâng cao hiệu suất toàn bộ hệ thống.

> Xem thêm: Thiết bị thủy lực khí nén

IV. Phân loại các dòng van xả nhanh khí nhanh QE

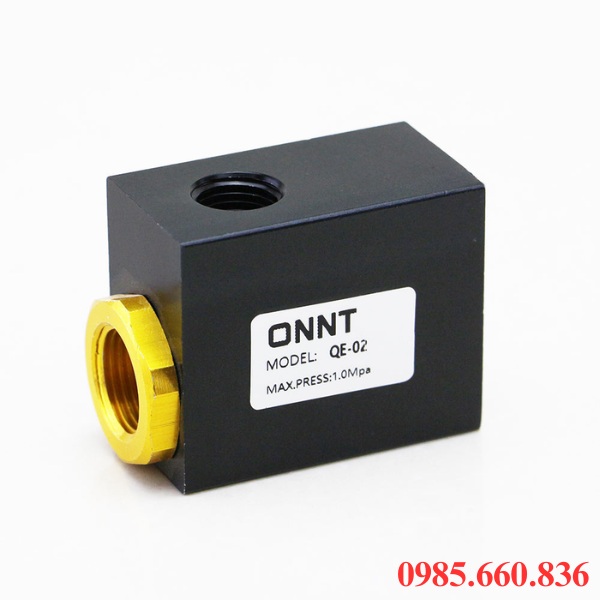

1. Van xả xí nhanh QE02

• Kích thước: G1/4”
• Môi chất: Khí nén
• Áp suất: 0 – 1Mpa
• Nhiệt độ: 0 – 60 độ C
• Hệ số lưu lượng: 2.0
• Kiểu van: 3 cửa – 2 vị trí
• Chất liệu: thân nhôm, đồng
• Gioăng: NBR
• Đặc điểm: Xả khí nhanh, độ bề cao

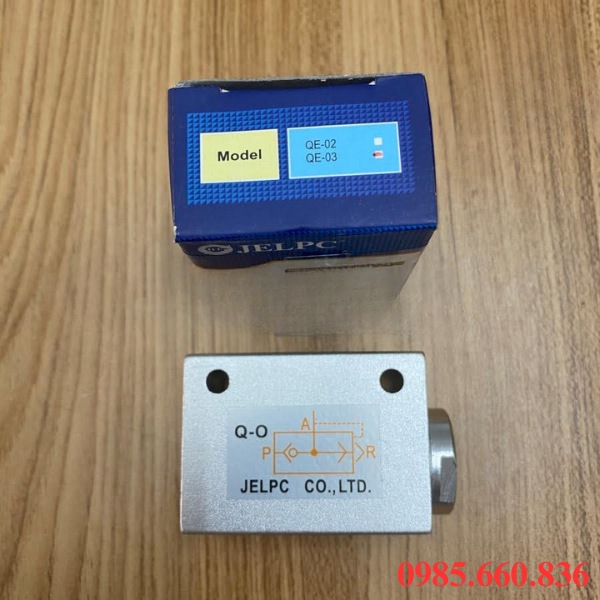

2. Van xả khí nhanh QE03

• Kích thước: G3/8”
• Môi chất: Khí nén
• Áp suất: 0 – 1Mpa
• Nhiệt độ: 0 – 60 độ C
• Lưu lượng khí: 155 SCFM
• Tiết diện: 38mm²
• Kiểu van: 3 cửa – 2 vị trí
• Chất liệu: Nhôm, đồng
• Gioăng: NBR
• Đặc điểm: Xả khí nhanh, lưu lượng lớn, phù hợp hệ thống trung bình

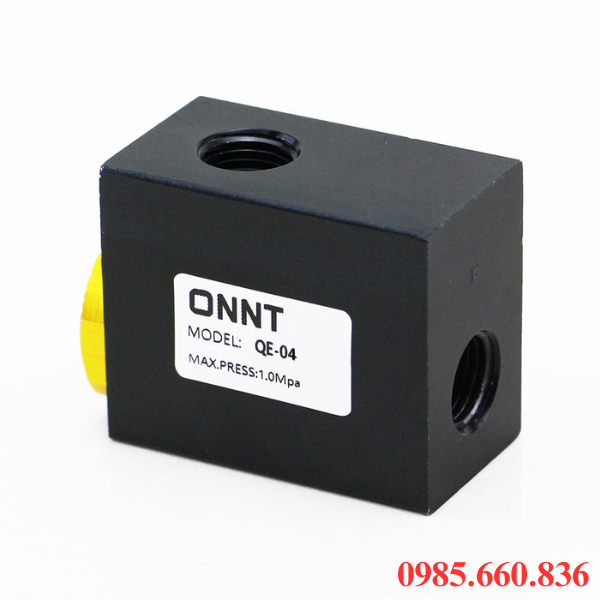

3. Van xả khi nhanh QE04

• Kích thước: G1/2”
• Môi chất: Khí nén
• Áp suất: 0- 1Mpa
• Nhiệt độ: 0 – 60 độ C
• Lưu lượng: 373 SCFM
• Tiết diện: 71mm²
• Kiểu van: 3 cửa – 2 vị trí
• Chất liệu: Nhôm, đồng
• Gioăng: NBR
• Đặc điểm: Lưu lượng lớn, xả khí cực nhanh, phù hợp hệ thống khí nén lớn

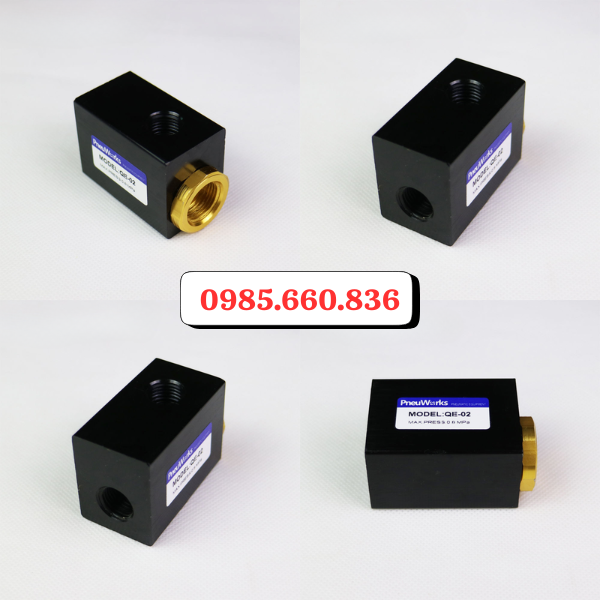

V. Ưu điểm nổi bật của van xả khí nhanh khí nén QE

Nhờ thiết kế tối ưu và cơ chế xả khí trực tiếp, van xả khí nhanh QE mang lại nhiều lợi ích trong quá trình vạn hành với ưu điểm nổi bật:

• Xả khí nhanh, tăng tốc độ làm việc khí được xả trực tiếp ra môi trường ngay tại vị trí van, giúp giảm áp nhanh, tăng tốc độ di chuyển của xi lanh.
• Rút ngắn thời gian hồi nhờ giảm áp lực cản trong đường ống, piston hồi về nhanh hơn, nâng cao năng suất hệ thống.
• Giảm tổn thất áp suất, hạn chế việc khí quay ngược về van điều khiển, giảm hao hụt áp suất, duy trì hiệu quả hoạt động.
• Tiết kiệm năng lượng, hoạt động nhanh hiệu quả hơn, giảm thời gian chu kỳ, tiết kiệm điện năng chi phí vận hành.
• Thiết kế nhỏ gọn, dễ lắp đặt nhờ kích thước, kết nối ren tiêu chuẩn giúp lắp đặt linh hoạt ở nhiều vị trí khác nhau.
• Độ bền cao, ít hư hỏng nhờ vật liệu chắc chắn, chịu áp lực và tần suất làm việc liên tục trong môi trường công nghiệp.
• Không cần bôi trơn, bảo trì đơn giản, giảm chi phí bảo dưỡng, dễ vận hành trong thời gian dài.
• Đa dạng kích thước với các model QE02, QE03, QE04 đáp ứng tốt từ hệ thống nhỏ đến hệ thống lớn.

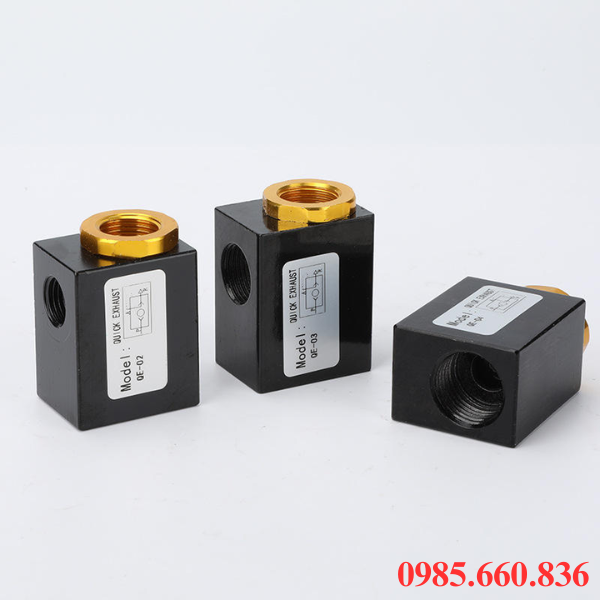

VI. Ứng dụng van xả khí nhanh khí nén QE

Được sử dụng rộng rãi trong hệ thống khí nén, van xả khí QE với khả năng xả khí nhanh, tăng tốc độ vận hành, tối ưu hiệu suất làm việc.

• Ứng dụng hệ thống xi lanh khí nén được lắp trực tiếp tại xi lanh để tăng tốc độ đẩy hồi, giúp máy móc vận hành nhanh hơn.
• Ứng dụng dây chuyền sản xuất tự động, sử dụng trong máy đóng gói, dập, ép, gắp sản phẩm giúp rút ngắn thời gian chu kỳ.
• Ứng dụng ngành cơ khí chế tạo, sử dụng trong máy CNC, may gia công, hệ thống kẹp, giữ chi tiết.
• Ứng dụng ngành thực phẩm, bao bì dùng trong máy đóng gói, chiết rót, đóng hộp yêu cầu tốc độ cao.
• Ứng dụng ngành dệt may, in ấn hỗ trợ cơ cấu truyền động khí nén hoạt động nhanh, ổn định.
• Ứng dụng hệ thống máy nén khí giúp xả khí dư nhanh, bảo vệ thiết bị, tăng hiệu quả vận hành.
• Ứng dụng trong ngành tự động hóa, phù hợp cho ngành sản xuất robot, băng chuyền, hệ thống điều khiển khí nén.

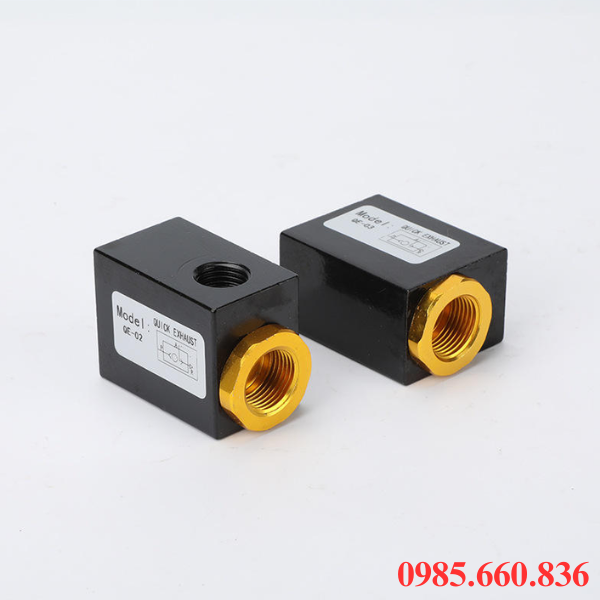

VII. Hướng dẫn lắp đặt, sủ dụng van xả nhanh khí nén

1. Hướng dẫn lắp đặt van xả nhanh khí nén

• Chọn vị trí lắp phù hợp lắp van gần xi lanh để giảm chiều dài đường xả, giúp khs thoát nhanh hơn.
• Xác định đúng cổng kết nối, van thường có 3 cổng như cổng vào, cổng ra, cổng xả, cần lắp đúng theo ký hiệu trên thân van tránh hoạt động sai.
• Vệ sinh đường ống, loại bỏ bụi bẩn, mạt kim loại, nước đọng trong ống để tránh làm kẹt van.
• Làm kín ren, sử dụng băng an PTFE, keo chuyên dụng để tránh làm rò rỉ khí ra ngoài.
• Siết ren đúng lực, tránh siết quá mạnh gây nứt thân van, hỏng ren, nhưng không được siết lỏng quá gây rò khí.
• Kiểm tra sau lắp đặt, cấp khí thử để đảm bảo van hoạt động đúng, không bị rò rỉ, sai hướng.

2. Hướng dẫn sử dụng van xả nhanh khí nén

• Sử dụng đúng áp suất, duy trì áp suất trong phạm vi cho phép để đảm bảo độ bền, an toàn.
• Đảm bảo chất lượng khí nén, khí nên sạch, khô, có thể lắp thêm bộ lọc khí để tăng tuổi thọ van.
• Theo dõi hoạt động, quan sát tốc độ xả khí, hành trình xi lanh nếu có dấy hiệu chậm, kẹt cần kiểm tra ngay.
• Bảo trì định kỳ, kiểm tra độ kín, vệ sinh van, thay gioăng nếu cần thiết sau thời gian dài sử dụng.
• Tránh lắp sai mục đích, không dùng van cho môi chất khác, vượt quá thông số kỹ thuật.

VIII. Lưu ý khi sử dụng van xả khí nhanh khí nén

Trong quá trình sử dụng van xả khí nhanh QE, người vân hành cần lưu ý những yếu tố để đảm bảo được hiệu quả, độ bền sản phẩm.

• Vận hành đúng áp suất, luôn duy trì trong mức cho phép, tránh áp suất quá cao gây hư hỏng màng van, rò rỉ khí.
• Đảm bảo chất lượng khí nén, khí phải sạch, khô, nên lắp thêm bộ lọc, tách nước để ngăn bụi, hơi ẩm làm kẹt, mài mòn bên trong van.
• Lắp đặt đúng kỹ thuật, đúng chiều dòng khí, đúng cổng, ưu tiên lắp gần xi lanh để tối ưu tốc độ xả.
• Giữ cửa xả thông thoáng, không để vật cản, bụi bẩn, dầu mỡ bám vào cửa xả sẽ làm giảm hiệu suất xả khí.
• Theo dõi dấu hiệu bất thường, nếu thấy tiếng xì lớn, xả yếu, chậm cần kiểm tra ngay để tránh ảnh hưởng toàn hệ thống.
• Tránh môi trường khắc nghiệt, hạn chế sử dụng ở nơi có nhiệt độ cao, hóa chất ăn mòn, độ ẩm lớn dễ giảm tuổi thọ.
• Kiểm tra, bảo trì định kỳ, vệ sinh, kiểm tra gioăng làm kín, các bộ phận bên trong để đảm bảo van luôn hoạt động ổn định.

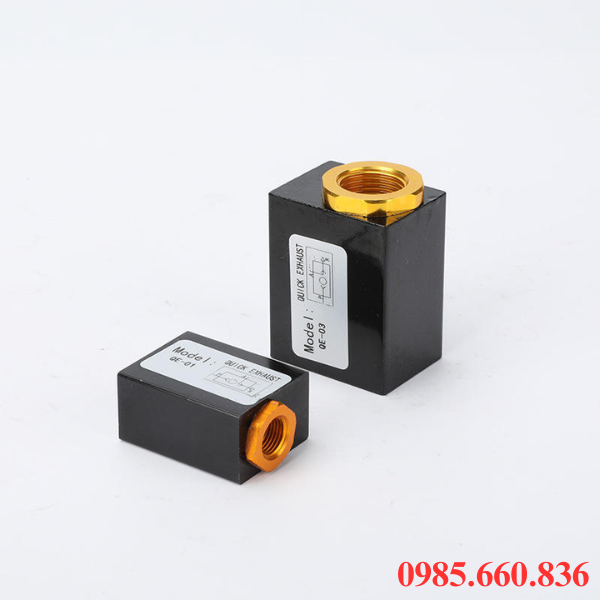

IX. Địa chỉ mua van xả khí nhanh khí nén QE02, QE03, QE04

Để đảm bảo chất lượng, hiệu quả sử dụng lâu dài, quý khách nên lựa chọ mua van xả khí nhanh QE02, QE03, QE04 tại đơn vị uy tín, chuyên cung cấp thiết bị khí nén như Thuận Phát. Chúng tôi cung cấp đầy đủ, đa dạng các dòng sản phẩm van xả khí với nhiều loại đa dạng khác nhau. Bảo hành lên đến 12 tháng, đầy đủ CO~CQ, hỗ trợ hướng dẫn vận hành, bảo dưỡng, bảo trì sản phẩm đúng cách. Ngoài ra với đội ngũ kỹ thuật dày dặn kinh nghiệm luôn sẵn sàng tư vấn, hỗ trợ quý khách trong mọi thời điểm. Giá cả cạnh tranh, công khai minh bạch, dịch vụ hậu mãi tận tân nhiệt tình. Cung cấp phụ kiện đi kèm chính hãng, hỗ trợ giao hàng tận nơi, nhanh chóng. Để biết thêm thông tin chi tiết, quý khách vui lòng liên hệ qua số điện thoại 0985.660.836 bộ phận tư vấn sẽ hỗ trợ, tư vấn, giải đáp, báo giá chi tiết về sản phẩm trong thòi gian sớm nhất.
