Van tay gạt thủy lực

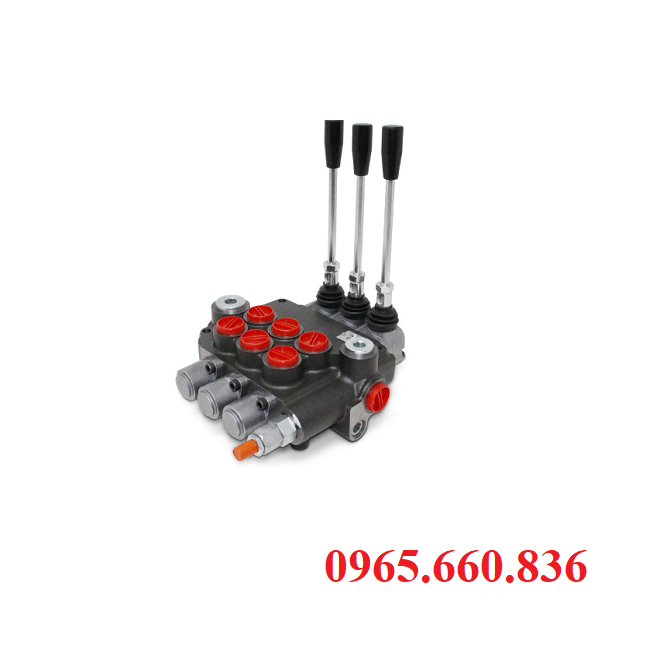

I. Giới thiệu về van tay gạt thủy lực

Van tay gạt thủy lực hay còn gọi là van điều khiển bằng tay loại van được sử dụng phổ biến trong hệ thống thủy lực để điều khiển hướng dòng dầu, mở – đóng, hoặc phân phối dòng chảy đến xi lanh, động cơ thủy lực. Dòng van này hoạt động thông qua cần gạt cơ khí, cho phép người vận hành điều khiển trực tiếp hướng dòng dầu một cách dễ dàng và linh hoạt.Van tay gạt thường được sử dụng trong các hệ thống thủy lực đơn giản, không yêu cầu điều khiển tự động, đặc biệt trong các ngành như: máy ép, xe nâng, máy nông nghiệp, cơ khí chế tạo. Dễ sử dụng vì van điều khiển bằng tay nên không cần điện hoặc khí nén, chi phí thấp. Giá thành rẻ hơn nhiều so với các loại van điều khiển điện hoặc van tỉ lệ, độ bền cao, kết cấu đơn giản, ít hỏng vặt, dễ bảo trì, linh hoạt, phù hợp cho nhiều ứng dụng thủ công hoặc bán tự động.

II. Thông số kỹ thuật chung van tay gạt thủy lực

• Loại van: Gạt tay cơ, điều khiển dòng thủy lực.
• Cấu hình: 3/2, 4/2, 4/3 tùy chọn.
• Áp suất làm việc: 16 – 31.5 MPa.
• Lưu lượng tối đa: 40 – 120 L/phút.
• Nhiệt độ làm việc: -20°C ~ 80°C.
• Kết nối: Ren BSP/NPT, từ 3/8” đến 1”.
• Hành trình gạt: 6 – 10 mm.
• Vật liệu: Thép hoặc gang, sơn tĩnh điện.
• Vận hành: Gạt tay, không dùng điện.
• Độ bền: Trên 1 triệu lần gạt.
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan.
• Thời gian giao hàng: 1 – 3 ngày toàn quốc.
• Bảo hành: 12 tháng chính hãng.
• Ứng dụng: Máy ép, máy nâng, bàn nâng thủy lực...

III. Thiết kế và nguyên lý hoạt động của van tay gạt thuỷ lực

1. Thiết kế van tay gạt thuỷ lực

Van tay gạt thuỷ lực có thiết kế đơn giản đảm bảo trong quá trình sử dụng được tối ưu và bền bỉ. Nhờ thiết kế này mà giúp giảm sức lao động đáng kể của người sử dụng, giảm chi phí đầu vào cũng như mang lại tuổi thọ lâu dài. Thiết kế chính của van bao gồm các bộ phận như thân van, cần gạt, lò xo hồi, trục van, gioăng làm kín và các cổng kết nối nguồn.

Tay gạt, thân van thường được làm từ các bộ phận chắc chắn, đảm bảo trong quá trình sử dụng không bị hư hại và hỏng hóc, có thể tích hợp các khoá giữ vị trí để đảm bảo độ chính xác trong quá trình sử dụng. Thân van có một lớp sơn chống gỉ bên ngoài hoạt động tốt trong môi trường có độ ăn mòn cao. Thiết kế dạng lắp ghép giúp cho thiết bị dễ dàng thay thế các linh kiện bị hỏng hóc một cách dễ dàng và nhanh chóng.

2. Nguyên lý hoạt động van tay gạt thuỷ lực

Nguyên lý hoạt động của van tay gạt thuỷ lực ở 2 trạng thái khi chưa gạt van (trạng thái trung gian) lúc này dầu thuỷ lực trong van chưa hoạt động, nó chưa đo qua van và ở trạng thái đóng. Khi gạt tay van, trục van di chuyển, mở đường cho dòng dầu đi từ của P đến cửa A hoặc B, lưu ý người sử dụng muốn tiến hoặc lùi thiết bị thì phụ thuộc vào hướng gạt tay, cũng như hướng của dòng chảy dầu. Khi buông gạt tay thì lò xo hồi kéo trục van trở về vị trí ban đầu và kết thúc một chu trình làm việc. Điểm đặc biệt của loại van này là nó hoạt động thủ công, cơ học không cần đến các bộ điều khiển điện hoặc điều khiển khí nén hỗ trợ mang lại giá thành thấp cũng như vận hành nhanh chóng trong quá trình sử dụng.

> Xem thêm: Xi lanh khí nén SC Airtac

IV. Ứng dụng thực tế van tay gạt thuỷ lực

Điều khiển hệ thống nâng hạ trong máy ép thủy lực: Van tay gạt thủy lực được sử dụng để điều khiển chính xác hành trình lên xuống của xi lanh trong các loại máy ép thủy lực. Với cơ chế vận hành đơn giản, người dùng dễ dàng điều chỉnh lực ép, tốc độ và thời gian giữ lực theo yêu cầu sản xuất. Ứng dụng này phổ biến trong ngành chế tạo khuôn mẫu, đóng gói và gia công cơ khí, đảm bảo hiệu suất cao và độ bền vượt trội.

Ứng dụng trong bàn nâng và thang nâng thủy lực: Trong các hệ thống như bàn nâng hoặc thang nâng thủy lực, van tay gạt thủy lực đóng vai trò điều phối dòng dầu đến xi lanh nâng. Chỉ cần thao tác gạt tay, người vận hành có thể nâng hoặc hạ mặt bàn linh hoạt. Điểm nổi bật là tính an toàn, không phụ thuộc vào nguồn điện, phù hợp cho môi trường có nguy cơ cháy nổ như kho hàng hoặc nhà xưởng.

Lắp đặt trong máy uốn và máy chấn kim loại: Các dòng máy uốn và máy chấn kim loại cỡ nhỏ thường tích hợp van tay gạt thủy lực để điều khiển hành trình ép chính. Van tay gạt thủy lực hỗ trợ thao tác chính xác trong từng công đoạn, giảm thiểu lỗi kỹ thuật khi cần dừng hoặc đảo chiều đột ngột. Điều này giúp tăng độ chính xác và hiệu quả trong gia công kim loại, đặc biệt trong các xưởng cơ khí.

Sử dụng trong hệ thống thủy lực của xe cơ giới: Van tay gạt thủy lực được ứng dụng rộng rãi trong các loại xe cơ giới như xe nâng, xe xúc, hoặc xe kéo để điều khiển các chuyển động như nâng ben, nghiêng, hoặc xoay cầu. Nhờ cấu tạo bền bỉ, van tay gạt đảm bảo hoạt động ổn định trong môi trường khắc nghiệt, đồng thời dễ dàng bảo trì, tiết kiệm chi phí.

Vai trò trong dây chuyền sản xuất công nghiệp: Trong các nhà máy sử dụng hệ thống truyền động thủy lực, van tay gạt thủy lực hỗ trợ vận hành các thiết bị như băng chuyền, bàn chuyển hướng, hoặc cơ cấu gắp thả vật liệu. Với thao tác thủ công, van này phù hợp cho các công đoạn yêu cầu kiểm soát riêng biệt, giúp tối ưu hóa quy trình sản xuất công nghiệp.

V. Những ưu điểm, hạn chế và cách khắc phục của van tay gạt thuỷ lực

1. Ưu điểm của van tay gạt thủy lực

• Hoạt động cơ học không cần điện.
• Bền bỉ, chịu áp lực cao.
• Thao tác nhanh, phản hồi tức thì.
• Dễ bảo trì, thay thế.
• Chi phí đầu tư thấp.
• Ứng dụng đa dạng, linh hoạt.
• Ổn định trong môi trường khắc nghiệt.

2. Điểm hạn chế của van tay gạt thuỷ lực và cách khắc phục

Sau đây là một số hạn chế và cách khắc phục đơn giản của van tay gạt thuỷ lực trong thực tiễn cuộc sống:

• Vận hành thủ công, dễ mệt khi dùng lâu: Van tay gạt thủy lực cần thao tác bằng tay, gây tốn sức nếu sử dụng liên tục.
• Khắc phục: Dùng cần gạt công thái học hoặc thêm bộ trợ lực.
• Không phù hợp với tự động hóa: Van tay gạt thủy lực khó dùng trong các hệ thống tự động hoàn toàn.
• Khắc phục: Kết hợp van điện từ để điều khiển tự động.
• Điều chỉnh lưu lượng, áp suất hạn chế: Van tay gạt thủy lực khó kiểm soát chính xác lưu lượng và áp suất.
• Khắc phục: Lắp van điều áp hoặc van tiết lưu hỗ trợ.
• Gioăng dễ mòn sau thời gian dài: Gioăng của van tay gạt thủy lực có thể mòn, gây rò rỉ dầu.
• Khắc phục: Thay gioăng định kỳ, chọn loại bền với môi trường.
• Không dùng được cho hệ thống áp suất cao: Van tay gạt thủy lực không phù hợp với hệ thống lớn, áp suất mạnh.
• Khắc phục: Chọn van thủy lực chuyên dụng cho áp suất cao.

VI. Hướng dẫn chi tiết cách lắp đặt van tay gạt thuỷ lực

Bước 1: Trước khi lắp đặt van tay gạt thủy lực, kiểm tra van và phụ kiện (gioăng, co nối) để đảm bảo không bị hư hỏng. Chuẩn bị dụng cụ như cờ lê, mỏ lết, băng tan và keo chuyên dụng để hỗ trợ quá trình lắp ráp.

Bước 2: Xác định vị trí lắp van tay gạt thủy lực thuận tiện cho thao tác gạt tay và đúng theo sơ đồ hệ thống thủy lực. Đặt van ở nơi dễ tiếp cận, tránh khu vực rung lắc mạnh để đảm bảo an toàn và bền lâu.

Bước 3: Làm sạch các đầu nối trước khi lắp van tay gạt thủy lực vào đường ống. Siết chặt các mối nối vừa đủ để tránh rò rỉ, đồng thời bảo vệ ren và gioăng không bị hỏng.

Bước 4: Gắn ống dẫn dầu vào van tay gạt thủy lực, sử dụng băng tan hoặc keo chuyên dụng nếu cần. Kiểm tra kỹ các điểm kết nối để đảm bảo hệ thống kín, không rò rỉ dầu.

Bước 5: Vận hành thử van tay gạt thủy lực, quan sát phản hồi và kiểm tra độ kín khít. Nếu hệ thống ổn định, cố định toàn bộ kết nối để hoàn tất lắp đặt.

VII. Mua van tay gạt thuỷ lực ở đâu đảm bảo chất lượng

Công ty TNHH VTCN Thuận Phát hiện nay là cơ sở chuyên cung cấp đa dạng các loại van tay gạt thuỷ lực với nhiều mẫu mã và kích thước các nhau. Chúng tôi luôn đảm bảo các yếu tố như chất lượng sản phẩm, giá cả cạnh tranh, giấy tờ hoá đơn đầy đủ giúp mang đến cho khách hàng sự yên tâm về sản phẩm. Yếu tố về sự hài lòng của khách hàng luôn được Thuận Phát quan tâm và đặt lên hàng đầu, mong muốn được hợp tác lâu dài và quyền lợi của khách hàng được chúng tôi duy trì trong nhiều năm và hiện nay đã có một chỗ đứng vững chắc trong lòng các doanh nghiệp. Liên hệ ngay cho công ty Thuận Phát chúng tôi qua Hotline 0985.660.836 để được tư vấn chi tiết hơn và báo giá cụ thể về sản phẩm van.

Tham khảo: Van chống lún thủy lực

Hotline liên hệ đặt hàng: 0985.660.836
