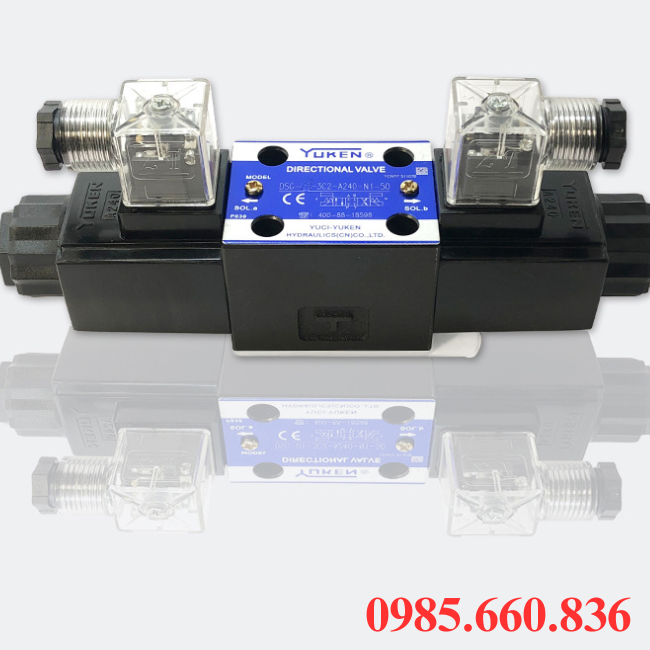

Van điện từ thủy lực DSG 03-3C2, 3C4, 3C5, 3C60, 3C9, 3C12

I. Giới thiệu về van điện từ thủy lực DSG-03

Van điện từ thủy lực DSG-03 dòng van phân phối điều hướng do hãng Yuken sản xuất, ứng dụng rộng rãi trong hệ thống thủy lực công nghiệp nhờ khả năng làm việc ở áp suất cao và lưu lượng lượng lớn. Các model 3C2, 3C4, 3C5, 3C60, 3C9, 3C12 là dạng trục trượt và sơ đồ dòng chảy khác nhau, đáp ứng đa dạng nhu cầu điều khiển chuyển động của xi lanh, motor hay bơm thủy lực. Điểm nổi bật của dòng này là sử dụng cuộn dây cho độ bền cao, vận hành êm ái, hạn chế rò rỉ dầu. Thiết kế nhỏ gọn, lắp đặt dễ dàng và khả năng điều khiển chính xác giúp van trở thành lựa chọn hàng đầu trong hệ thống máy ép, máy công trình, dây chuyền sản xuất, cũng như bộ nguồn thủy lực trong công nghiệp nặng và nhẹ.

II. Thông số kỹ thuật van điện từ thủy lực DSG-03

• Tên sản phẩm: Van điện từ thủy lực
• Kích thước: NG06
• Model: DSG 03-3C2, 3C4, 3C5, 3C60, 3C9, 3C12
• Áp suất: 31.5Mpa
• Lưu lượng: 63 – 120 L/min
• Áp suất cổng xả: 16Mpa
• Điện áp coil: DC 12V – 24V, AC 110V – 220V
• Nhiệt độ dầu: -15 – 60 độ C
• Độ nhớt dầu: 15 – 400 mm²/s
• Trọng lượng: 2.5 – 3.5kg
• Ứng dụng: Hệ thống máy ép, máy công trình, dây chuyền sản xuất
• Thương hiệu: Yuken
• Xuất xứ: Nhật Bản
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Cấu tạo và nguyên lý hoạt động van điện từ thủy lực DSG

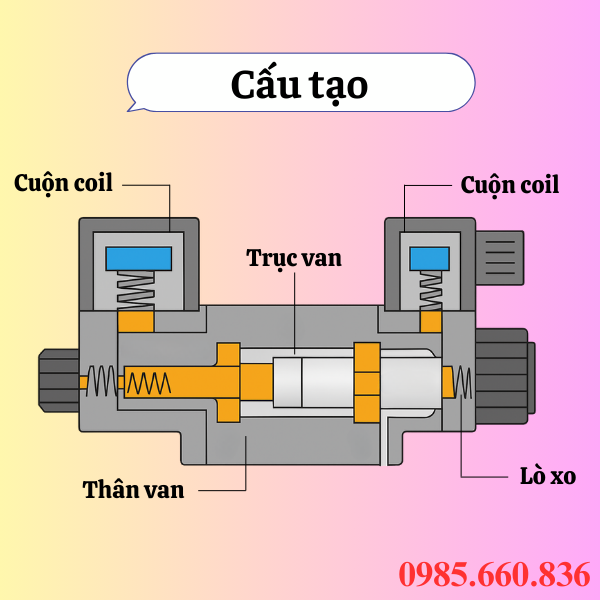

1. Cấu tạo van điện từ thủy lực DSG-03

Van điện từ thủy lực DSG-03 dòng van dùng để điều hướng, thiết kế nhỏ gọn, kết cấu chặt chẽ, cấu tạo gồm các bộ phận chính như:

• Thân van bộ phận chính của van, cấu tạo từ thép, gang bền , chịu áp lực cap, trên thân có gia công thêm các cửa dầu P của nguồn áp, A – B cổng ra tải, T cổng xả hồi theo tiêu chuẩn CETOP 03 dễ lắp đặt vào đế van.
• Con trượt là lõi trượt bằng thép đã được tôi cứng, mạ chính xác để giảm ma sát, khi dịch chuyển sẽ có sự thay đổi trạng thái kết nối giữa các cửa dầu. Các model DSG 03-3C2, 3C4, 3C5, 3C60, 3C9, 3C12 là kiểu thiết kế rãnh trên trục quyết định sơ đồ dòng chảy.
• Cuộn coil được gắn ở hai đầu than van, có thể là DC 12V – 24V hoặc AC 110V – 220V, khi điện được cấp cuộn coil sinh ra từ trường, hút lõi sắt chuyển động và kéo trục trượt sang vị trí làm việc.
• Lò xo hồi lắp tại đầu trục trượt, có tác động đẩy con trượt về vị trí trung gian khi ngắt điện, đảm bảo an toàn cho hệ thống, một số model có thể sử dụng cơ cấu giữ trục để cố định ở vị trí làm việc mà không cần giữ điện.
• Nắp chặn và vòng đệm, nắp chặn để bảo vệ đầu trục, giữ chắc cuộn coil, giúp việc tháo lắp được bảo trì dễ dàng, vòng đệm chống rò rỉ dầu ra ngoài, đảm bảo hệ thống làm việc ổn định.
• Đế van thường đi kèm với van có các đường dầu nối với bơm, xy lanh và thùng dầu, van được cố định lên đế bằng các bulong tiêu chuẩn.

2. Nguyên lý hoạt động van điện từ thủy lực DSG-03

Van điện từ thủy lực DSG-03 hoạt động dựa trên sự kết hợp giữa lực điện từ và cơ cấu của trực trượt trong thân van. Khi không cấp điện trục nằm ở vị trí trung tâm nhờ lực lò xo hồi tùy theo kiểu trục mà các cửa dầu P, A, B, T có thể bị khóa, thông nhau hoặc nối về thùng dầu. Khi cấp điện vào cuộn coil cuộn điện từ sinh ra từ trường, hút lõi sắt kéo trục dịch chuyển sang một vị trí làm việc, dầu từ cổng P được dẫn đến cổng A hoặc B và thoát về cổng T. Khi ngắt điện từu trường mất đi, lò xo hồi dẽ đẩy trục trở về vị trí trung gian, dòng dầu quay về trạng thái ban đầu, đảm bảo an toàn cho hệ thống.

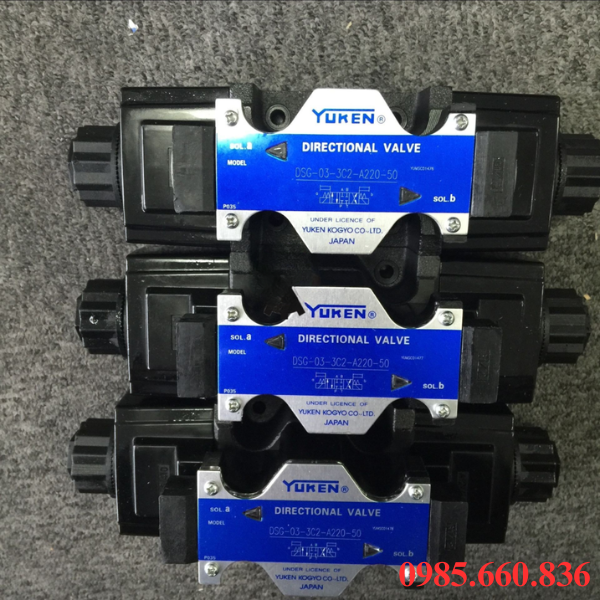

IV. Đặc điểm nổi bật của các model van điện từ thủy lực DSG-03

Van điện từ thủy lực DSG-03 đều thuộc dòng van phân phối điều hướng của thuong hiệu Yuken, được thiết kế chuyên dụng cho hệ thống thủy lực công nghiệp nổi bật nhờ các ưu điểm.

• Áp suất và lưu lượng cao, làm việc ổn định ở áp suất tối đa 31.5Mpa và lưu lượng đến 120 L/min, đáp ứng tốt cho cả máy công nghiệp nặng.
• Đa dạng cấu hình trượt ở mỗi model như 3C2, 3C4, 3C5, 3C60, 3C9, 3C12 có sơ đồ dòng chảy khác nhau, phù hợp với nhiều kiểu mạch thủy lực.
• Cuộn điện kiểu ướt vận hành êm ái, giảm tiếng ồn, tăng tuổi thọ, tránh hiện tượng cháy coil.
• Chuyển đổi nhanh và chính xác giúp con trượt dịch chuyển tốt, điều khiển hướng dầu kịp thời và chính xác.
• Kích thước tiêu chuẩn CETOP 03 dễ dàng lắp đặt, thay thế, kết hợp với nhiều loại đế van và phụ kiện khác.
• Độ bền cao nhờ chất liệu van và trục được xử lý nhiệt, chống mài mòn, vận hành ổn định lâu dài trong môi trường áp lực lớn.
• Tính linh hoạt có nhiều lựa chọn điệ áp như DC 12V – 24V, AC 110V – 220V để phù hợp với hệ thống điều khiển.

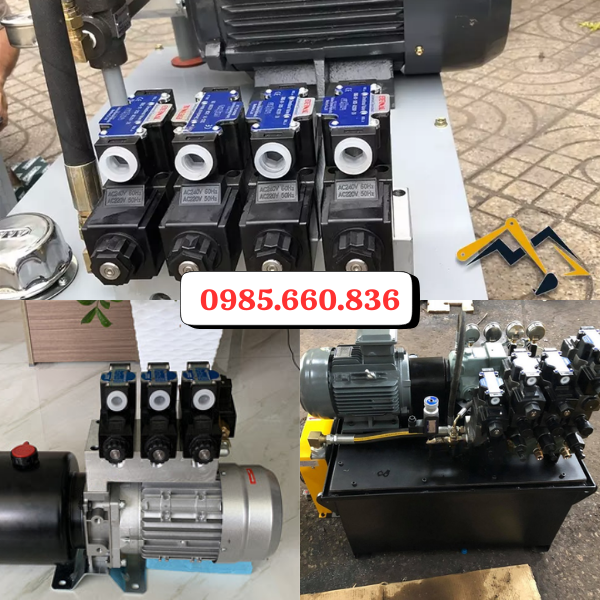

V. Ứng dụng van điện từ thủy lực DSG-03

Van điện từ thủy lực DSG – 03 được sử dụng trong hầu hết các hệ thống thủy lực nhờ tính linh hoạt và độ tin cậy cao, ứng dụng cho đa dạng các thiết bị máy móc và hệ thống đa dạng khác nhau.

Máy ép thủy lực giúp xi lanh di chuyển chính xác, đảm bảo lực ép ổn định, an toàn cho sản phẩm và khuôn ép, giúp điều khiển đóng mở và đảo chiều dầu vào xi lanh ép.

Máy công trình như máy xúc, máy đào, xe nâng để điều khiển chiều nâng, hạ, xoay của gầu xúc hoặc cần cẩu, đảm bảo thao tác nhanh nhạy, chịu được áp lực làm việc ngoài hiện trường.

Tronng dây chuyển sản phẩm tự động giúp phân phối dòng dầu tới xi lanh thủy lực nhỏ để thực hiện thao tác gắp, kẹp, dập, ép hoặc đẩy sản phẩm.

Tại hệ thống nâng hạ vận chuyển dùng trong cầu nâng ô tô, bàn nâng thủy lực, thang nâng hàng, van cho phép điều khiển êm ái, tránh giật khi nâng hạ tải trọng lớn.

Bộ nguồn thủy lực kết hợp cùng bơm, van an toàn và lọc dầu để điều khiển hướng và phân phối áp suất đến từng cơ cấu, ứng dụng trong các nhà mays sản xuất, hệ thống thử tải, thiết bị công nghiệp chuyên dụng.

Điều khiển quá trình di chuyển khuôn, dập chi tiết tiết theo chu kỳ cài đặt trong máy dập, máy cán, máy uốn kim loại đảm bảo lực tác động chính xác, giúp sản phẩm có độ đồng đều cao.

VI. Tiêu chí lựa chọn van điện từ thủy lực DSG-03 phù hợp với hệ thống

Trong hệ thống thủy lực, việc lựa chọn đúng van điện từ là yếu tố quyết định đến hiệu suất, độ an toàn và tuổi thọ của thiết bị. Van điện từ thủy lực DSG-03 có nhiều model khác nhau như 3C2, 3C4, 3C5, 3C60, 3C9, 3C12, mỗi loại đều có đặc điểm riêng về trục, trạng thái và khả năng kiểm soát. Để lựa chọn đúng model cho hệ thống cần lưu ý:

• Áp suất dầu của hệ thống chịu được tối đa 31.5Mpa, cần chọn loại trục và phiên bản điện áp coil phù hợp với mức áp suất thực tế, tránh việc quá tải.
• Lưu lượng dầu cần điều khiển ở dải lưu lượng 63 – 120 L/min, nếu hệ thống có bơm lưu lượng lớn, nên chọn model có khả năng đáp ứng tương ứng để tránh tụt áp suất và nóng dầu.
• Kiểu trục ở mỗi model có sơ đồ trung vị khác nhau như trung vị kín, trung vị hở, nối chéo, giữ áp, việc chọn đúng trục giúp đảm bảo hệ thống hoạt động an toàn đúng yêu cầu.
• Điện áp coil cần xem xét nguồn điện có sẵn là dòng DC 12V – 24V hay AC 110 – 220V chọn đúng điện áp để coil hoạt động bền, tránh cháy hỏng.
• Môi trường làm việc nếu như làm liên tục hoặc môi trường nóng, nên ưu tiên cuộn coil ướt để tản nhiệt tốt, đảm bảo dầu thủy lưc sạch để kéo dài tuổi thọ van.
• Phù hợp cho việc lắp đặt bởi van DSG-03 sử dụng tiêu chuẩn CETOP 03 nên cần kiểm tra xem đế van và hệ thống đường ống có tương thích phù hợp hay không.

VII. Hướng dẫn lắp đặt van điện từ thủy lực DSG-03

Trước khi lắp đặt van điện từ thủy lực DSG-03 cần kiểm tra van, cuộn coi, đế van và gioăng cao su còn nguyên vẹn không bị trầy xước, hỏng. Đảm bảo dầu thủy lực sạch đạt tiêu chuẩn về độ nhớt, không lẫn tạp chất, ngắt nguồn điện trước khi tiến hành lắp đặt.

Lắp van đúng vi trí tiêu chuẩn, siết bulong đều theo đường chép để tránh cong vênh mặt tiếp xúc, đảm bảo goăng kín, không bị rò rỉ dầu ở các cổng P, T, A, B.

Lắp đặt điện, kết nối cuộn coil đúng điện áp nguồn, kiểm tra cực tính khi dùng điện DC để tráng đảo chiều từu tính, đảm bảo đầu nối điện chắc chắn, tránh tia lừa điện hoặc dòng chảy tiếp xúc.

Kiểm tra van sau khi lắp đặt, chạy thử không tải để kiểm tra việc đóng mở van, đo áp suất và lưu lượng để đảm bảo phù hợp với thông số thiết kế, quan sát hiện tượng rò rỉ, rung giật hoặc tiếng ồn bất thường.
