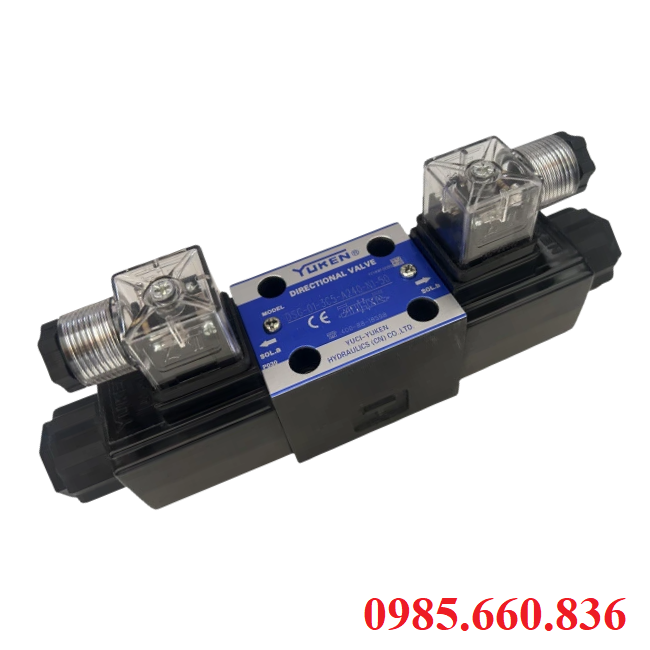

Van điện từ thủy lực DSG-01-3C5

I. Van điện từ thủy lực DSG-01-3C5 là gì?

Van điện từ thủy lực DSG-01-3C5 là loại van điều khiển hướng chuyên dùng trong hệ thống thủy lực công nghiệp. Thuộc dòng van DSG-01 xuất xứ từ những thương hiệu nổi tiếng với nhiệm vụ điều khiển hướng dòng dầu bằng tác động của cuộn dây điện từ. Ký hiệu 3C5 là van điều khiển 4 cửa, 3 vị trí bới 5 chức năng ở vị trí trung gian. Ở vị trí trung gian DSG-01-3C5 chặn lưu lượng dầu giúp giữu nguyên trạng thái làm việc của xi lanh hoặc motor thủy lực tránh hiện tượng sụt áp, trôi dầu. Đây là loại vam được sử dụng phổ biến trong hệ thống cần sự cố định vị trí tải hoặc dừng khẩn cấp an toàn.

II. Cấu tạo, nguyên lý hoạt động van điện từ thủy lực DSG-01-3C5

1. Cấu tạo van điện từ thủy lực DSG-01-3C5

Van điện từ thủy lực DSG-01-3C5 được cấu tạo từ các bộ phận sau:

• Thân van được đúc từ thép hoặc gang chịu lực cao, bên trong được gia công chính xác các hệ thống rãnh dầu và khoang trượt.
• Trục trượt bộ phận chính để điều khiển hướng dầu đảm bảo độ bền và độ kín, di chuyển được trong thân van theo tác động của lực điện từ hoặc lò xo hồi vị.
• Lò xo giữ trục trượt ở vị trí trung gian khi có điện tac động vào cuộn coil, model 3C5 thì hai lò xo sẽ đặt ở hai đầu để đưa trục về tráng thái đóng kín.
• Cuộn coil điện từ được lắp ở hai đầu van, khi cấp điện tại ra lực hút dịch chuyển thanh trượt sang trái hoặc phải, làm từ chất liệu đồng, nhôm, bọc cách điện chắc chắn có khả năng chịu nhiệt và kháng nước.
• Nắp chụp cuộn coil làm nhiệm vụ bảo vệ coil chống bụi bẩn, hạn chế va đạp trong quá trình vận hành.
• Đệm làm kín được lắp tại các vị tí cần thiết để ngăn chặn rò rỉ dầu, giúp hệ thống hoạt động ổn định.
• Các cổng kết nối P – A – B – T gồm cổng cấp dầu P, cổng làm việc A, B, cổng xả dầu T được bố trí theo tiêu chuẩn để lắp đặt nhanh vào hệ thống.

2. Nguyên lý hoạt động van điện từ thủy lực DSG-01-3C5

Van điện từ thủy lực DSG-01-3C5 hoạt động dựa trên nguyên lý nhờ vào chuyển động tịnh tiến của thanh trượt điều khiển bởi cuộn điện từ. Khi không cấp điện, lò xo hồi vị giữ thanh trượt ở giữa tất cả các cổng dầu đóng. Cấp điện vào cuộn trái thanh trượt dịch phải P thông A, B thông T, điện cấp vào cuộn phải thanh trượt dịch trái, P thông B, A thông T. Còn khi điện ngắt hoàn toàn vạn quay trở về vị trí giữa, đóng kín mọi cổng dầu nhờ lò xo hồi vị.

III. Thông số kỹ thuật van điện từ thủy lực DSG-01-3C5

• Tên sản phẩm: Van điện từ thủy lực
• Mã sản phẩm: DSG-01-3C5
• Loại van: Van điện từ điều khiển hướng 4/3
• Kiểu hoạt động: Điện từ tác động – lò xo hồi vị
• Kích thước cổng: 3/8” hoặc tiêu chuẩn NG6
• Áp suất làm việc: 31.5Mpa
• Áp suất chịu đựng: 35Mpa
• Lưu lượng: 60 L/min
• Điện áp tiêu chuẩn: DC 24V, AC 110V, AC 220V
• Công suất tiêu thụ: ~30W
• Loại coil: DIN chống nước, chống bụi
• Ứng dụng: Máy ép, thiết bị nâng hạ, hệ thống thủy lực điều khiển
• Xuất xứ: Nhật Bản, Đài Loan
• Bảo hành: 12 tháng

IV. Ưu điểm nổi bật van điện từ thủy lực DSG-01-3C5

DSG-01-3C5 với khả năng đóng kín hoàn toàn ở vị trí trung gian giúp giữ tải hoặc dừng chuyển động của xi lanh, motor an toàn khi không cấp điện.

Đáp ứng nhanh, chuyển mạch chính xác bởi cuộn coil chất lượng, lục hút mạnh, đảm bảo van đóng mở đúng thời điểm, phù hợp với hệ thống thủy lực công nghiệp nặng.

Hoạt động ổn định trong điều kiện áp suất cao lên đến 31.5Mpa thích hợp cho hệ thống thủy lực công nghiệp nặng.

Độ bền cao ít hỏng hóc vì vật liệu cấu tạo trục, thân, coil đạt tiêu chuẩn quốc tế, chống mài mòn và chịu môi trường làm việc khắc nghiệt.

Lắp đặt và bảo trì dễ dàng, được kết nối mặt bích tiêu chuẩn, coil tháo lắp nhanh chóng, dễ thay thế hoặc kiểm tra khi cần thiết.

Đa dạng điện áp và thương hiệu lựa chọn, phù hợp với nhiều loại hệ thống, có sẵn các phiên bản AC, DC đa dạng thương hiệu như Nhật Bản, Đài Loan, Hàn Quốc.

V. Phân biệt van điện từ thủy lực DSG-01-3C5 với dòng DSG-01 khác

> Xem thêm: Xi lanh khí nén SC Airtac

VI. Tại sao nên chọn van điện từ thủy lực DSG-01-3C5 cho hệ thống?

Đảm bảo an toàn vận hành, van điện từ thủy lực DSG-01-3C5 có chức năng đóng kín hoàn toàn các cổng dầu khi ngắt điện giúp giữ áp lực và vị trí làm việc của xi lanh, motor. Ngăn ngừa hiện tượng sụt áp, trôi tải hoặc rơi hàng trong hệ thống nâng hạ, máy ép, máy kẹp.

Phù hợp cho các ứng dụng yêu cầu giữ tải hoặc cố định vị trí, khác với những dòng van còn lại 3C5 giúp cố định vị trí piston khi dừng hoạt động, phù hợp cho máy ép, bàn nâng, hệ thống giữ lực căng dây, kẹp vật liệu.

Độ bền và độ tin cậy cao với thiết kế trục chính xác, than vân cứng, coil chịu nhiệt, van đáp ứng tốt điều kiện làm việc áp suất cao, thời gian hoạt động liên tục, giảm thiểu rủi ro, hỏng hóc.

Thay thế và lắp đặt đơn giản được thiết kế mặt bích theo tiêu chuẩn, cuộn coil tháo lắp nhanh, dễ dàng thay thế trong hệ thống mà không cần thay đổi kết cấu.

Được các ngành công nghiệp và hãng lớn tin tưởng sử dụng vì van được có nguồn gốc xuất xứ từ thương hiệu nổi tiếng như Yuken, Tokyo Keiki, Taiwan Keiki cung cấp mẫu van với chất lượng đã được kiểm chứng trong ngành công nghiệp chế tạo, cơ khí, nâng hạ, thủy lực công nghiệp.

VII. Chính sách bảo hành và hỗ trợ kỹ thuật khi mua van điện từ thủy lực DSG-01-3C5

1. Chính sách bảo hành van điện từ thủy lực DSG-01-3C5

Thời gian bảo hành tiêu chuẩn của dòng van điện từ DSG-01-3C5 là 12 tháng kể từ ngày giao hàng hoặc theo thỏa thuận giữa hai bên khi bắt đầu mua và đi vào sử dụng.

Bảo hành áp dụng cho các lỗi kỹ thuật từ nhà sản xuất như coil bị chập, chấy do lỗi kỹ thuật, thân van nứt, rò rỉ dầu do lỗi đúc hoặc gia công, trục kẹt rít do lỗi chế tạo.

Không bảo hành với những lỗi hư hỏng do lắp đặt sai kỹ thuật hoặc sai ứng dụng, sử dụng quá thông số áp suất điện áp kỹ thuật cho phép, tác động của cơ học, va đập, chấy nổ, thiên tai.

2. Hỗ trợ tư vấn kỹ thuật khi mua van điện từ thủy lực DSG-01-3C5

• Tư vấn lựa chọn van phù hợp với từng loại máy móc, ứng dụng cụ thể.
• Hướng dẫn lắp đặt, vận hành, bảo trì van theo tiêu chuẩn của hãng.
• Cung cấp sơ đồ mạch thủy lực, các tài liệu liên quan về kỹ thuật đi kèm.
• Hỗ trợ kiểm tra và đánh giá tình trạng van nếu có sự cố xảy ra.
• Hỗ trợ thay thế coil, phụ tùng chính hãng khi hết hạn bảo hành.

Cam kết hàng chính hãng, đầy đủ chứng nhận CO~CQ, giá cả cạnh tranhm hỗ trợ giao hàng nhanh toàn quốc, đội ngũ kỹ thuật luôn sẵn sàng hỗ trợ từ xa hoặc hỗ trợ trực tiếp tại khu công nghiệp ứng dụng. Để biết thêm nhiều thông tin khác về van và tìm hiểu thêm các sản phẩm khác liên quan vui lòng liên hệ cho Thuận Phát chúng tôi qua Hotline 0985.660.836 để được các bạn nhân viên hỗ trợ và tư vấn giải đáp thác mắc ngay trong hôm nay.

Tham khảo: Van điện từ thủy lực DSG-01-3C4
