Van điện từ thủy lực DSG 01-3C3

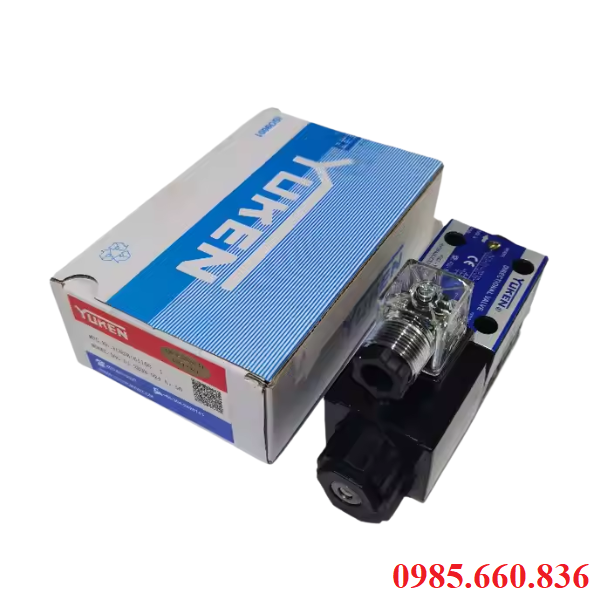

I. Giới thiệu van điện từ thủy lực DSG-01-3C3

Van điện từ thủy lực DSG-01-3C3 thiết bị van giúp điều khiển hướng dòng chảy dầu trong các hệ thống thủy lực. Với thiết kế theo dạng van 4 cửa và 3 vị trí giúp kiểm soát linh hoạt chiều, trạng thái của dòng chảy dầu tạo hệ thống hoạt động ổn định, chính xác và hiệu quả. 3C3 là ký hiệu của vị trí trục trượt để dầu hồi về bể ở cả hai bên A-B thông T khi không cấp điện thường dùng trong hệ thống cần dừng khẩn cấp hoặc an toàn. DSG-01-3C3 được ứng dụng rộng rãi trong các ngành công nghiệp như ép nhựa, cơ khí chế tạo, máy công trình, hệ thống tự động hóa sản xuất. Van có độ bền cao, phản hồi nhanh, khả năng vận hành ổn định vậy nên luôn là sự lựa chọn hàng đầu cho hệ thống thủy lực hiện đại.

II. Thông số kỹ thuật van điện từ thủy lực DSG-01-3C3

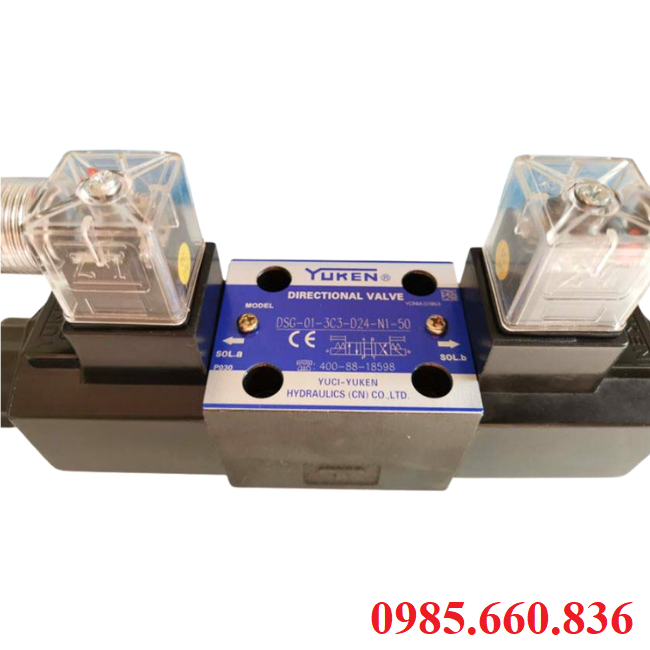

• Tên sản phẩm: Van điện từ thủy lực
• Model: DSG-01-3C3
• Loại van: Van điện từ điều khiển hướng 4 cửa 3 vị trí
• Cỡ cổng: Rc 1/4” (PT 1/4”)
• Lưu lượng: 63 L/min
• Áp suất: 31.5Mpa
• Điện áp cuộn coil: DC 12V, DC 24V, AC 110V, AC 220V
• Công suất cuộn coil: DC 28W, AC 50VA
• Nhiệt độ hoạt động: -15 – 50 độ C
• Nhiệt độ dầu thủy lực: -5 – 70 độ C
• Độ nhớt dầu cho phép: 15 – 400 mm²/s
• Khối lượng: 1.6 – 2.2kg
• Ứng dụng: Máy ép nhựa, cơ khí chế tạo, hệ thống tự động hóa sản xuất
• Xuất xứ: Nhật Bản, Đài Loan
• Bảo hành: 12 tháng

III. Phân loại van điện từ thủy lực DSG với các thiết bị van khác

Việc phân loại đúng van điện từ thủy lực DSG với những van khác giúp bạn lựa chọn đúng chức năng, đúng áp suất và cấu hình vận hành cho hệ thống thủy lực. Điểm đặc biệt của van điện từ thủy lực DSG-01-3C3 nổi bật với khả năng hồi dầu về thùng khi ngắt điện, bảo vệ hệ thống và tiết kiệm năng lượng.

1. Phân loại van điện từ thủy lực dòng DSG theo mã

2. Phân loại theo điện áp và nguồn điện

Van DSG sử dụng cuộn coi điện từ, chia theo điện áp như:

• Điện một chiều DC sử dụng điện áp DC 12V, DC 24V với ưu điểm hoạt động ổn định, ít rung, an toàn hơn.
• Điện xoay chiều AC sử dụng điện áp AC 110V, AC 220V với ưu điểm cắm trực tiếp vào nguồn điện công nghiệp

3. Phân loại theo kiểu gắn

• Kiểu lắp đặt trên đế phụ van được gắn lên đế van tiêu chuẩn cho dễ tháo lắp, tahy thế nhanh, phổ biến nhất.
• Kiểu lắp đặt cổng nối dạng ren van được đấu trực tiếp vào đường ống banqgf ren nhanh gọn, ít chi tiết nhưng khó thay thế nhanh.

4. Phân loại theo kích thước và lưu lượng

• Mã DSG-01 kích thước cổng nối 1/4”, lưu lượng tối đa 63 L/min, ứng dụng với hệ thống máy ép nhỏ, thiết bị cơ bản.
• Mã DSG-03 kích thước cổng nối 3/8”, lưu lượng tối đa 110 L/min, ứng dụng với những hệ thống tải trung bình.
• Mã DSG-04 kích thước cổng nối 1/2”, lưu lượng tối đa 200 L/min, ứng dụng cho hệ thống có máy ép lớn, tốc độ cao.

IV. Cấu tạo, nguyên lý hoạt động van điện từ thủy lực DSG-01-3C3

1. Cấu tạo van điện từ thủy lực DSG-01-3C3

Thân van bộ phận chính của van được đúc bằng gang cầu hoặc thép hợp kim có độ bền cao, chịu áp lực lớn, thân có khoang dẫn dầu và rãnh dẫn hướng cho trục trượt, nơi chứa cổng dầu P, A, B, T kết nối với hệ thống thủy lực bên ngoài.

Trục trượt là thanh kim loại mạ crôm cứng, đặt bên trong thân van, có nhiệm vụ trượt qua lại theo phương ngang để mở hoặc đóng các cổng dầu, điều hướng dòng chảy từ nguồn áp P đến đầu ra A, B hoặc hồi dầu về T.

Cuộn coil điện từ được đặt ở hai đầu của van, khi cấp điện cuộn coil tạo ra từ trường hút trục trượt di chuyển sang trái hoặc phải giúp đảo chiều dòng dầu linh hoạt.

Lò xo hồi vị được đặt phía sau mỗi cuộn coil, có nhiệm vụ dẩy trục trượt về vị trí trung tính khi không cấp điện, van có 3 vị trí, 2 lò lò co giữ trục trượt ở giữa để dầu có thể hồi về bể qua cổng T.

Cổng kết nối dầu gồm 4 cổng P cổng dầu thủy lực cấp vào, A-B cổng để dầu đi đến xi lanh hoặc motor thủy lực, T cổng dầu hồi về thùng chứa. Các cổng này thường có ren tiêu chuẩn RC 1/4” hoặc được kết nối qua đế van phụ.

> Xem thêm: Xi lanh khí nén SC Airtac

2. Nguyên lý hoạt động van điện từ thủy lực DSG-01-3C3

Van DSG-01-3C3 hoạt động dựa trên nguyên lý điều khiển hướng dòng dầu bằng lực điện từ. Khi không có điện trục trượt ở vị trí trung tính, cổng A-B thông với T cho phép dàu hồi về thùng giảm áp đẩm bảo an toàn cho hệ thống. Khi cấp điện vào một bên cuộn coil trục trượt di chuyển, dầu từ cổng P đi đến a hoặc B, đồng thời dầu từ đầu còn lại hồi về T. Việc cấp điện ở bên trái hay phải sẽ quyết ddinhjd đến chiều chuyển động của xy lanh và motor thủy lực.

V. Lỗi thường gặp, cách khắc phục van điện từ thủy lực DSG-01-3C3

Van không đảo chiều dù đã cấp điện nguyên nhân có thể do cuộn coil bị cháy, đứt dây bên trong, không có điện áp ra từ bộ điều khiển hoặc nguồn cấp, trục trượt bị bẩn, gỉ. Để khắc phục bạn cần kiểm tra nguồn điện và đo điện áp được cấp vào coil, thay thế coil mới nếu bị chảy, tháo van để vệ sinh, kiểm tra trục trượt.

Van hoạt động yếu, phản hồi chậm do lực hút điện từ không đủ, điện áp yếu, cuộn coil bị suy giảm từ tính, dầu thủy lực bị băn hoặc nhớt. Khắc phục bằng cách đảm bảo điện áp cấp đúng và chuẩn, thay coil mới nếu cần thiết, lọc hoặc thay mới dầu định kỳ.

Rò rỉ dầu tại thân, cổng kết nối có thể do gioăng làm kín bị mòn hoặc hư hỏng, siets ren chưa đủ lực, lắp sai cổng không đúng tiêu chuẩn ren. Cần phải thay gioăng, phớt cao su mới, siết chặt các bu lông đúng kỹ thuật, đảm bảo sử dụng đúng loại đế và cổng ren tiêu chuẩn Rc 1/4"

Van bị rung kêu hoặc nóng khi hoạt động lâu do cuộn coi hoạt động quá công suất, tần suất đóng mở liên tục không có thời gian nghỉ, bề mặt tiếp xúc của trục trượt không đều, mài mòn. Nên thay coil đúng thông số kỹ thuật, điều chỉnh chu kỳ làm việc phù hợp, bảo trì định kỳ, kiểm tra trục trượt và bề mặt trượt.

VI. Ứng dụng van điện từ thủy lực DSG-01-3C3

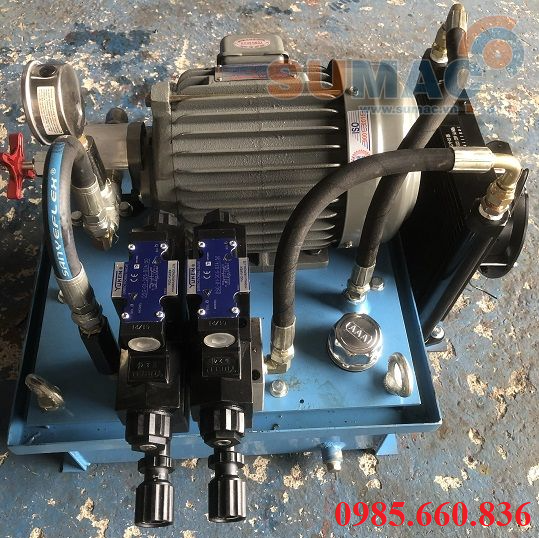

Hệ thống ép thủy lực trong công nghiệp van DSG-01-3C3 được lắp trong máy ép để điều khiển xi lanh thực hiện thao tác ép – giữ - hồi giúp hồi dầu nhanh giảm áp khi kết thúc chu kỳ.

Trong dây chuyển máy đúc nhựa và máy dập kim loại van hỗ trợ điều khiển xy lanh chính xác theo chu kỳ, đảm bảo an toàn cho hệ thống khi ngắt điện hoàn toàn.

Hệ thống nâng hạ truyền động van sử dụng để đảo chiều chuyển động cho xi lanh trong các thiết bị như bàn nâng, băng chuyền nâng hạ, cẩu hàng giúp quá trình nâng hạ êm ái, dễ kiểm soát.

Ứng dụng trong xe cơ giới, máy công trình phù hợp lắp trong các cơ cấu lái, cơ cấu nâng ben, điều khiển motor thủy lực, của máy xúc, xe nâng, xe ép rác, trộn bê tông nhờ khả năng đóng ngắt dòng dầu nhanh, chính xác.

Dây chuyền sản xuất tự động hóa DSG-01-3C3 đóng vai trò quan trọng trong máy đóng gói, robot thủy lực, cơ cấu đẩy sản phẩm để dảm bảo tốc độ, sự ổn định của quá trình vận hành.

VII. Ưu điểm van điện từ thủy lực DSG-01-3C3

Thiết kế an toàn khi không cấp điện van tự động đưa dầu từ các cổng làm việc A –B hồi về T giúp giảm áp suất hệ thống khi ngưng hoạt động, tránh quá tải, tăng tuổi thọ cho bơm và xi lanh, tăng tính an toàn khi xảy ra mất điện đột ngột.

Sử dụng cuộn coil chất lượng cao, ít sinh nhiệt, bền bỉ khi làm việc liên tục, trục trượt giúp chống mài mòn, hoạt động trơn tru trong thời gian dài, phản hồi nhanh, đóng mở chính xác.

Thiết kế dạng lắp đặt trên đế phụ giúp van dễ thay thế, lắp đặt nhanh mà không cần tháo đường ống, cổng dầu tiêu chuẩn phù hơp với hệ thống thủy lực công nghiệp, nhiều loại coil giúp dễ tùy chọn nguồn điện.

Tính linh hoạt cao phù hợp nhiều loại xi lanh thủy lực, motor thủy lực, ứng dung rộng rãi trong các lĩnh vực như máy ép, máy dập, xe nâng, thiết bị công trình.

Giá thành hợp lý, hiệu quả đầu tư cao so với các dòng van điện từ khác cùng chức nang, DSG-01-3C3 có chi phí cạnh tranh nhưng vẫn đảm bảo chất lượng, tối ưu chi phí đầu tư nhưng vẫn đạt hiệu quả lâu dài.
