Van điện từ khí nén 4V410-15

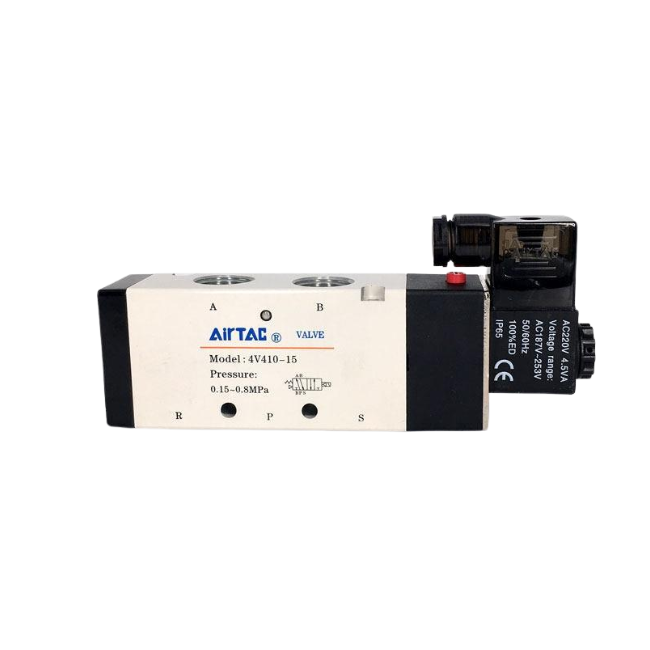

I. Van điện từ khí nén 4V410-15

Van điện từ khí nén 4V410-15 dòng van điều khiển khí nén hoạt động bằng điện từ, thuộc dòng van 5 cửa 2 vị trí 5/2. Thiết bị này sử dụng cuộn coil điện để tạo ra lực điện từ, giúp điều khiển việc đóng mở, đảo chiều dòng khí trong hệ thống. Van thường có 5 cổng gồm 1 cổng cấp khí, 2 cổng làm việc và 2 cổng xả, giúp điều hướng luồng khí đến các cơ cấu chấp hành như xi lanh khí nén.

4V410-15 thường được sản xuất bởi các thương hiệu như Airtac Đài Loan, với thiết kế nhỏ gọn, độ bền cao, khả năng vận hành ổn định trong môi trường công nghiệp. Sử dụng phổ biến trong các hệ thống tự động hóa để điều khiển chuyển động của xi lanh, máy móc, dây chuyền sản xuất. Nhờ khả năng đóng mở nhanh, chính xác, dễ tích hợp, van điện từ khí nén là một trong những thiết bị không thể thiếu trong các hệ thống khí nén hiện đại.

II. Thông số kỹ thuật van điện từ khí nén 4V410-15

• Tên sản phẩm: Van điện từ khí nén
• Model: 4V410-15
• Môi chất: Khí nén
• Áp suất: 0.15 – 0.8Mpa
• Nhiệt độ: -20 – 70 độ C
• Kiểu điều khiển: Pilot trong, pilot ngoài
• Thân van: Hợp kim nhôm
• Lưu lượng: 50mm²
• Điện áp: 12V, 24V, 110V, 220V
• Công suất: AC 3.5VA, DC 3W
• Cấp bảo vệ: IP65
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị thủy lực khí nén

III. Nguyên lý hoạt động van điện từ khí nén 4V410-15

Van điện từ khí nén 4V410-15 hoạt động dựa trên nguyên lý điều khiển bằng lực điện từ kết hợp với cơ cấu pilot khí nén. Đây là dòng van 5 cửa, 2 vị trí, dùng để điều khiển hướng đi của dòng khí trong hệ thống. Khi chưa cấp điện, lò xo bên trong sẽ giữ lõi van ở vị trí ban đầu, khí nén từ cổng cấp P được dẫn đến một trong hai cổng làm việc A – B, cổng còn lại sẽ thông với cửa xả R – S, giúp xi lanh khí nén di chuyển theo một hướng nhất định.

Khi cấp điện vào cuộn coil, lực điện từ sinh ra hút lõi van dịch chuyển, làm thay đổi trạng thái của van, dòng khí sẽ được đảo chiều cổng cấp chuyển sang cấp khí cho cổng còn lại, cổng trước đó sẽ xả khí ra ngoài. Xy lanh, cơ cấu chấp hành chuyển động theo hướng ngược lại. Khi ngắt điện, lò xo đẩy lõi van trở về vị trí ban đầu, giúp hệ thống quay về trạng thái ban đầu, tiếp tục chu trình làm việc. Nhờ nguyên lý hoạt động này, van  với khả năng đóng mở nhanh, đảo chiều chính xác, vận hành ổn định, phù hợp trong các hệ thống tự động hóa yêu cầu tốc độ, độ tin cậy cao.

IV. Đặc điểm van điện từ khí nén 4V410-15

Dòng van được sử dụng rộng rãi trong hệ thống tự động, van điện từ khí nén 4V410-15 nổi bật về thiết kế, hiệu suất hoạt động.

• Thiết kế nhỏ gọn, độ bền cao được chế tạo từ hợp kim nhôm chắc chắn, có khả năng chống ăn mòn, chịu lực tốt, phù hợp với môi trường công nghiệp khắc nghiệt.
• Hoạt động nhanh, độ chính xác cao nhờ sử dụng cơ chế điện từ kết hợp pilot giúp van đóng mở nhanh, đảo chiều dòng khí chính xác, giảm độ trễ trong quá trình vận hành.
• Khả năng làm việc linh hoạt với nhiều mức điện áp khác nhau như 12V, 24V, 110V, 220V, dễ dàng tích hợp vào nhiều hệ thống khí nén.
• Vận hành ổn định, tuổi thọ dài cùng khả năng làm việc liên tục với tần suất cao nhưng vẫn đảm bảo độ bền, ít xảy ra lỗi hỏng vặt.
• Chống bụi, chống nước tốt, đạt tiêu chuẩn IP65, giúp bảo vệ van khỏi tác động của môi trường như bụi bẩn và độ ẩm.
• Dễ lắp đặt, bảo trì thiết kế theo tiêu chuẩn chung nên thuận tiện trong việc lắp đặt, thay thế hoặc sửa chữa khi cần thiết.
• Tiết kiệm chi phí bảo trì, không yêu cầu bôi trơn thường xuyên, giảm chi phí bảo trì và thời gian bảo dưỡng hệ thống.

V. Ứng dụng van điện từ khí nén 4V410-15

Van điện từ khí nén 4v410-15 được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng điều khiển dòng khí nhanh, chính xác, ổn định.

• Ứng dụng hệ thống tự động hóa công nghiệp, dùng để điều khiển xi lanh khí nén trong các dây chuyền sản xuất tự động như lắp ráp, đóng gói, phân loại sản phẩm.
• Ứng dụng ngành chế tạo máy, ứng dụng trong các máy móc cơ khí, máy CNC, máy dập, giúp điều khiển chuyển động của các cơ cấu chấp hành.
• Ứng dụng ngành thực phẩm, đồ uống, sử dụng trong dây chuyền chiết rót, đóng gói, đảm bảo hoạt động nhanh, sạch và chính xác.
• Ứng dụng ngành dệt may, bao bì giúp điều khiển các bộ phận khí nén trong máy may công nghiệp, máy cắt, máy ép bao bì.
• Ứng dụng hệ thống điều khiển khí nén, dùng để phân phối và đảo chiều dòng khí trong các hệ thống khí nén, giúp tối ưu hiệu suất vận hành.
• Ứng dụng ngành điện, điện tử, ứng dụng trong các thiết bị tự động, robot, hệ thống điều khiển thông minh.
• Ứng dụng ngành sản xuất, lắp ráp linh kiện hỗ trợ các thao tác kẹp, giữ, đẩy sản phẩm với độ chính xác cao.

VI. Cách sử dụng van điện từ khí nén 4V410-15 hiệu quả

Để van điện từ khí nén 4V410-15 hoạt động ổn định, bền bỉ, đạt hiệu suất cao, người sử dụng vận hành cần lưu ý:

• Lắp đúng kỹ thuật đảm bảo đấu nối đúng các cổng P, A, B, R, S theo sơ đồ, siết chặt ren, tránh rò rỉ khí, nên lắp van theo phương ngang để tăng độ ổn định.
• Sử dụng nguồn khí sạch, khí nén cần được lọc qua bộ lọc để loại bỏ bụi bẩn, hơi nước, giúp bảo vệ van, tăng tuổi thọ.
• Chọn đúng điện áp, cấp nguồn điện đúng với thông số của coil 12V, 24V, 110V hoặc 220V  để tránh cháy coil, hoạt động không ổn định.
• Kiểm tra áp suất phù hợp, đảm bảo áp suất làm việc nằm trong ngưỡng cho phép để van hoạt động hiệu quả, không bị quá tải.
• Vận hành đúng tần suất, tránh sử dụng van vượt quá tần suất cho phép trong thời gian dài, giúp hạn chế hao mòn, hư hỏng.
• Bảo dưỡng định kỳ, thường xuyên kiểm tra, vệ sinh van, đặc biệt là phần lọc khí, coil để đảm bảo hoạt động trơn tru.
• Kiểm tra rò rỉ, dấu hiệu bất thường, nếu phát hiện tiếng ồn lạ, rò khí, van phản hồi chậm, cần kiểm tra, xử lý kịp thời.

VII. Hướng dẫn lắp đặt, vận hành van điện từ khí nén 4V410-15

1. Hướng dẫn lắp đặt van điện từ khí nén 4V410-15

• Xác định đúng vị trí lắp, lắp van ở nơi khô ráo, thoáng mát, tránh bụi bẩn và độ ẩm cao, nên lắp gần xi lanh để giảm tổn thất áp suất.
• Đấu nối đúng cổng khí, cổng P cấp khí vào, cổng A – B dẫn khí đến xi lanh, cổng R, S xả khí ra ngoài, đảm bảo kết nối đúng, tránh lỗi vận hành.
• Sử dụng phụ kiện phù hợp, dùng băng tan, co nối đúng kích thước ren 1/2 inch để tránh rò rỉ khí.
• Kết nối nguồn điện chính xác, đấu dây coil đúng điện áp 12V, 24V, 110V hoặc 220V, siết chặt đầu nối, tránh chập cháy.
• Lắp thêm bộ lọc khí, giúp loại bỏ bụi bẩn, hơi nước, tăng độ bền cho van.

2. Hướng dẫn vận hành van điện từ khí nén 4V410-15

• Kiểm tra trước khi vận hành đảm bảo hệ thống không rò rỉ khí, nguồn điện ổn định, các kết nối chắc chắn.
• Cấp điện và chạy thử, cho van hoạt động thử để kiểm tra khả năng đóng mở, đảo chiều khí, phản hồi của xi lanh.
• Theo dõi trong quá trình sử dụng, quan sát hoạt động của van, nếu có tiếng ồn lạ, phản hồi chậm cần kiểm tra ngay.
• Không vận hành quá tải, sử dụng đúng áp suất và tần suất cho phép để tránh giảm tuổi thọ van.
• Ngắt điện khi không sử dụng, giúp tiết kiệm năng lượng và đảm bảo an toàn cho hệ thống.

VIII. Báo giá van điện từ khí nén 4V410-15

Giá van điện từ khí nén 4V410-15 trên thị trường hiện nay có sự dao động tùy thuộc vào nhiều yếu tố như thương hiệu, chất lượng sản phẩm, điện áp coil, đơn vị cung cấp. Các dòng van tiêu chuẩn sẽ có mức giá phổ thông, trong khi những sản phẩm chính hãng, độ bền cao, nhập khẩu từ các thương hiệu uy tín sẽ có giá nhỉnh hơn. Tại Thuận Phát, chúng tôi chuyên cung cấp sản phẩm đảm bảo chất lượng, đầy đủ thông số kỹ thuật và hỗ trợ tư vấn chuyên sâu, giúp khách hàng lựa chọn đúng loại van phù hợp với hệ thống.

Vậy nên, khi lựa chọn van điện từ khí nén, quý khách không chỉ quan tâm đến giá mà còn càn tìm hiểu rõ về cả chất lượng, độ bền, độ uy tín của nhà cung cấp. Sản phẩm đạt tiêu chuẩn sẽ giúp hệ thống vận hành ổn định, hạn chế sự cố và tối ưu chi phí bảo trì trong quá trình sử dụng lâu dài. Đến với Thuận Phát, khách hàng được cung cấp van điện từ khí nén chính hãng, đầy đủ giấy tờ, đảm bảo chất lượng cùng mức giá cạnh tranh. Bên cạnh đó, đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng tư vấn, hỗ trợ lựa chọn sản phẩm phù hợp với từng nhu cầu thực tế, giúp doanh nghiệp tối ưu hiệu quả vận hành hệ thống khí nén.

Chính sách bảo hành lên đến 12 tháng, dịch vị hậu mãi tận tâm nhiệt tình, giá cả cạnh tranh công khia, minh bạch cùng nhiều ưu đãi hấp dẫn khác. Hỗ trợ lắp đăt tận nơi, cung cấp phụ kiện đi kèm chính hãng, hướng dẫn bảo dưỡng, bảo trì sản phẩm, giao hàng tận nơi, nhanh chóng. Mọi thông tin vui lòng gọi ngay cho chúng tôi qua số điện thoại 0985.660.836 để được tư vấn, báo giá, cung cấp hình ảnh chi tiết để lựa chọn sản phẩm phù hợp cho hệ thống.
