Van chống lún Sainfon MRV-02W

I. Giới thiệu chung về van chống lún Sainfon MRV-02W

Van chống lún MRV-02W dòng van điều áp được thiết kế chuyên dụng cho các hệ thống thủy lực yêu cầu duy trì áp suất ổn định và ngăn ngừa hiện tượng sụt áp lún tải khi ngừng hoạt động. Thuộc kiểu lắp đế theo tiêu chuẩn ISO dễ kết nối với các khối trong hệ thống, nên thường ứng dụng trong máy ép, máy nâng hạ, hệ thống kẹp, xi lanh thủy lực. Cấu hình có khả năng điều chỉnh và xả áp ở hai cổng A – B về T, đảm bảo sự cân bằng áp suất hai chiều, tăng độ ổn định, an toàn. Thiết kế dạng xếp tầng nhỏ gọn, chất liệu thân cấu tạo từ thép hợp kim chịu áp lực cao, kết hợp cùng lò xo và cụm điều khiển chính xác, mang lại độ bền, hiệu suất vượt trội.

II. Thông số kỹ thuật van chống lún Sainfont MRV-02W

• Tên sản phẩm: Van chống lún
• Model: MRV-02W
• Lưu lượng: 50 lít/phút
• Áp suất: 320bar
• Phạm vi điều chỉnh: 7 – 35 – 70 – 140 – 210bar
• Nhiệt độ: -20 – 70 độ C
• Độ nhớt dầu: 15 – 400 mm²/s
• Kiểu lắp: Tấm chồng
• Trọng lượng: 2.3kg
• Ứng dụng: Máy ép, máy nâng hạ, hệ thống kẹp
• Thương hiệu: Sainfon
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Cấu tạo, nguyên lý hoạt động van chống lún Sainfon MRV-02W

1. Cấu tạo van chống lún Sainfon MRV-02W

Với cấu tạo dạng xếp tầng, được lắp trực tiếp giữa các khối van phân phối theo chuẩn ISO, cấu trúc van chống lún Sainfon MRV-02W gồm hai cụm chính là than van chính và cụm điều khiển pilot.

Thân van được làm từ thép hợp kim chịu áp lực cao, thiết kế dạng tấm phẳng có các lỗ khoan kết nối dầu, thân là bộ phận điều tiết áp suất chính, bao gồm các cổng A – B – P – T theo tiêu chuẩn.

Cụm điều khiển pilot dùng để phát hiện và phản ứng sự thay đổi áp suất trong hệ thống, cụm gồm kim van, lò xo, vít điều chỉnh áp, chụp bảo vệ, bộ phận này giúp điều khiển hoạt động đóng mở của van chính.

Cổng kết nối A – B nơi cung cấp dầu cho thiết bị thủy lực, T – cổng xả dầu về thùng chứa khi áp vượt mức, P – cấp nguồn dầu áp suất cho cụm điều khiển, tất cả đều được gia công chính xác để đảm bảo lưu lượng.

Hệ thống làm kín đặt tại các vị trí kết nối modul để ngăn rò rỉ dầu, tăng độ bền cho phớt, hạn chế biến dạng khi chịu áp lực cao, dùng để cố định trên đế để đảm bảo đúng vị trí và hướng dòng dầu.

Kích thước nhỏ gọn, thiết kế dạng tấm chồng giúp van hoạt động ổn định, đảm bảo độ kín và độ nhạy phản ứng khi thay đổi, kiểm soát áp suất cổng A và B cho phù hợp với cơ cấu đối xứng, dễ tháo lắp bảo trì.

2. Nguyên lý hoạt động van chống lún Sainfon MRV-02W

Van chống lún Sainfon MRV-02W hoạt động dựa trên nguyên lý điều chỉnh và giới hạn áp suất thủy lực tự động, nhằm duy trì áp lực ổn định, ngăn hiện tượng sụt áp. Hệ thống hoạt động, dầu thủy lực từ bơm được dẫn đến cổng A – B, trong điều kiện bình thường, áp suất tại hai cổng chưa vượt ngưỡng cài đặt, van ở trạng thái đóng dầy không chảy xả về thùng. Khi tải trọng tăng, áp suất tại cổng A – B vượt quá giá trị đặt trước, van pilot mở cho phép dòng dầu từ buongf điều khiển về cổng T. Áp suất giảm piston chính mở tạo đường dẫn cho dầu cao áp ở cổng A – B thoát về T. Khi áp suất hạ xuống dưới giá trị cài đặt, lò xo điều chỉnh ép piston trở lại vị trí đóng, chặn đường xả dầu giúp áp trong hệ thống trở lại ổn định. Hệ thống dừng hoạt động áp suất giảm khiến xi lanh tụt, nhờ cơ chế cân bằng và khả năng duy trì áp suất dư để ngăn không cho dầu hồi ngược quá nhanh. Ưu điểm khi vận hành là phản ứng nhanh, giữ áp ổn định, thiết kế pilot điều khiển nhanh, tăng tuổi thọ van.

IV. Ưu, nhược điểm van chống lún Sainfon MRV-02W

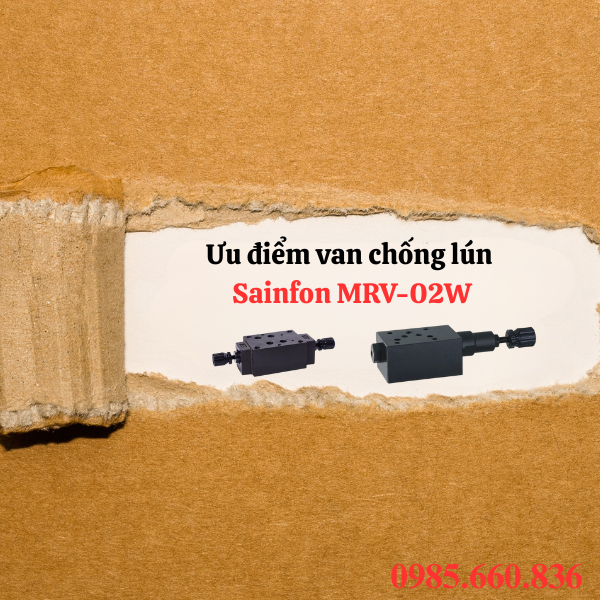

1. Ưu điểm van chống lún Sainfon MRV-02W

Khả năng chống lún hiệu quả, van chống lún Sainfon MRV-02W với cấu hình hai chiều giúp kiểm soát áp suất đồng thời ở hai cổng A – B, duy trì áp lực ổn định, ngăn tụt tải, trôi dầu, lún xi lanh.

Cấu tạo theo chuẩn ISO, có thể xếp tầng trực tiếp giữa các khối van, thiết kế tấm dạng tấm kẹp giúp giảm không gian lắp đặt, thuận tiện cho việc bảo trì, thay mới hoặc mở rộng hệ thống.

Sử dụng cụm piston cân bằng, đảm bảo hoạt động êm, không bị rung động, giữ áp suất chính xác ngay khi dòng chảy biến động, phản ứng nhanh giúp giảm sốc áp và dao động áp suất.

Thân van với chất liệu thép hợp kim chịu áp lực cao được mạ chống gỉ và xử lý nhiệt để tăng độ cứng, hệ thống phớt đảm bảo độ kín tuyệt đối, ngăn rò rỉ dầu và kéo dài tuổi thọ van.

Dễ điều chỉnh, vận hành nhờ có vít điều chỉnh áp suất ngoài cho phép người điều khiển thay đổi nhanh giới hạn áp suất làm việc, cấu tạo đơn giản rõ ràng nên kiểm tra bảo dưỡng dễ dàng, tiết kiệm thời gian ngừng máy.

Khả năng phản ứng nhanh, giữu áp ổn định giúp giảm tải cho bơm và van chính, hạ chế tiêu hao năng lượng, tối ưu hiệu suất hệ thống, đảm bảo hiệu quả công suất – áp suất tốt.

2. Nhược điểm van chống lún Sainfon MRV-02W

• Cấu tạo phức tạp, yêu cầu kỹ thuật cao khi lắp đặt và bảo dưỡng.
• Giá thành cao hơn so với các loại van một chiều hoặc van cơ bản khác.
• Nhạy cảm với tạp chất trong dầu, dễ bị kẹt hoặc rò rỉ nếu dầu bẩn.
• Giới hạn áp suất và lưu lượng, phù hợp với hệ thống vừa và nhỏ.
• Cần điều chỉnh áp suất chính xác, nếu sai có thể gây sụt áp hoặc phản ứng chậm.

V. Ứng dụng van chống lún Sainfon MRV-02W

Là thiết bị không thể thiếu trong hệ thống thủy lực có tải trọng lớn, yêu cầu độ chính xác cao. Van chống lún Sainfon MRV-02W với thiết kế chống lún hai chiều, duy trì áp suất ổn định ở cả hai phía xi lanh, ngăn sụt tải.

Máy ép thủy lực, máy dập khuôn được lắp tại cổng xi lanh, giữ áp lực ổn định, đảm bảo an toàn cho khuôn và người điều khiển, duy trì độ chính xác cao trong quá trình ép – dập.

Hệ thống nâng hạ, bàn nâng thủy lực giúp khoa stair tại vị trí mong muốn, sử dụng phổ biến trong bàn nâng, thang nâng xe, xe nâng thủy lực, giúp giảm rung lắc  trong quá trình nâng hạ.

Hệ thống kẹp thủy lực, máy công cụ giúp giữ chặt phôi ở vị trí ổn định, đảm bảo độ chính xác cao cho máy tiện, máy phay, máy mài, máy khoan, tiết kiệm năng lương vì không cần duy trì hoạt động bơm liên tục.

Dây chuyền sản xuất tự động của cơ cấu chuyển động bằng thủy lực, đảm bảo vị trí xi lanh không bị xê dịch, đồng bộ hóa chuyển động giữa các cơ cấu, tăng độ chính xác trong quy trình sản xuất.

Dùng cho máy xúc, xe cẩu, máy ép cọc, xe nâng cần, cần trục thủy lực để khóa tải ở vị trí cao, nâng cao an toàn khi vận hành, đặc biệt trong môi trường xây dựng, khai thác.

VI. Hướng dẫn lắp đặt, vận hành van chống lún Sainfon MRV-02W

Trước khi lắp đặt van chống lún Sainfon MRV-02W cần kiểm tra model, thông số kỹ thuật đảm bảo phù hợp hệ thống.

• Vệ sinh bề mặ lắp đặt và đường ống dầy tránh bụi, cặn kim loại, đảm bảo hệ thống xả áp hoàn toàn, chuẩn bị đầy đủ gioăng làm kín đúng kích thước.
• Van được thiết kế theo kiểu xếp tầng, được lắp giữa van điều khiển hướng và đế van thủy lực, lắp đúng chiều dòng chảy P – A – B – T theo sơ đồ.
• Siết chặt bulong theo moment tiêu chuẩn để đảm kín, khi lắp nhiều tầng van cần căn chỉnh để tránh lệch tâm, kiểm tra độ kín và rò rỉ sau khi lắp.
• Khởi động hệ thống từ từ, tránh mở van hoặc bơm dầu ở áp suất cao ngay từ đầu, điều chỉnh vít chỉnh áp suất trên thân van để đặt mức làm việc phù hợp.
• Quan sát độ phản hồi tốt và tốc độ hạ tải của xi lanh, nếu có hiện tượng tụt tải cần kiểm tra lại hướng dẫn lắp và cài đặt áp suất. Khi vận hành liên tục, nên đảm bảo dầu thủy lực có độ sạch cao và được duy trì nhiệt độ làm việc dưới 60 độ C.
• Kiểm tra định kỳ tình trạng gioăng làm kín, lò xo điều áp và bề mặt piston, thay thế nếu phát hiện mòn, nứt hoặc bị rò rỉ. Không tự ý tháo rời van khi chưa tìm hiểu rõ cấu tạo, nếu cần nên thực hiện tại xưởng kỹ thuật hoặc hướng dẫn từ nhà cung cấp.
• Không vượt hành van vượt quá mức áp suất định mức để tránh lò xo hỏng, biến dạng thân, định kỳ xả dầu bẩn, thay lọc và kiểm tra độ kín của hệ thống.

VII. Tiêu chí lựa chọn van chống lún Sainfon MRV-02W phù hợp

Để đảm bảo van chống lún Sainfon MRV-02W hoạt động hiệu quả, bền bỉ, phù hợp với hệ thống thủy lực, cần tìm hiểu kỹ các tiêu chí lựa chọn sau:

Lựa chọn van có áp suất định mức cao hơn so với áp suất vận hành thực tế để đảm bảo độ bền và an toàn, nếu hệ thống hoạt động ở áp suất cao hơn nên lựa chọn các model khác.

Lưu lượng làm việc định mức khoảng 25 – 30 L/min, phù hơp với các hệ thống thủy lực vừa và nhỏ để chọn van có kích cỡ tương ứng, tránh gây tụt áp hoặc quá tải van.

Thiết kế theo chuẩn CETOP 3/NG6/ISO 4401-03 dạng xếp tầng, khi lựa chọn cần đảm bảo đế van và bulong kết nối tương thích, tránh sai chuẩn gây rò rỉ, lệch dòng chảy.

Với hệ thống giữ tải, nâng hạ, máy ép, bàn nâng, van là sự lựa chọn phù hợp nhờ khả năng chống trôi dầu hai chiều, nếu hệ thống chỉ cần chống lún 1 chiều, có thể chọn dòng khác tương đương để tiết kiệm chi phí.

Chất lượng dầu sạch, độ nhớt ISO, nếu môi trường làm việc bụi bẩn, ẩm hoặc nhiệt độ cao, nên dùng van có lớp mạ chống gỉ và gioăng chịu nhiệt tốt.

Nên ưu tiên chọn van chính hãng Sainfon, đầy đủ CO~CQ, tránh mua phải hàng giả hàng nhái và kém chất lượng, nếu mua tại đơn vị uy tín, có đội ngũ kỹ thuật hỗ trợ lựa chọn, lắp đặt và bảo hành chuyên nghiệp.

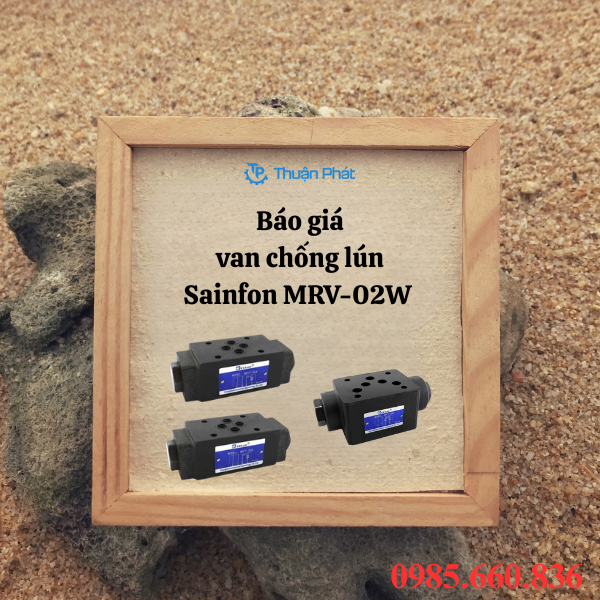

VIII. Báo giá van chống lún Sainfon MRV-02W tại Thuận Phát

Tại Thuận Phát, van chống lún Sainfon MRV-02W được nhập khẩu chính hãng, đảm bảo chất lượng, đầy đủ CO~CQ và chế độ bảo hành lâu dài. Giá của sản phẩm được cập nhật tùy vào thời điểm, số lượng, kích thước ren và áp suất làm việc. Khi mua van chống lún tại Thuận Phát, quý khách được tư vấn kỹ thuật miễn phí, hỗ trợ lựa chọn đúng model phù hợp với hệ thống. Cùng với đó là dịch vụ lắp đặt bảo trì tận nơi giúp khách hàng hoàn toàn yên tâm về chất lượng sản phẩm, tiến độ giao hành và hiệu quả vận hành lâu dài. Tất cả các sản phẩm đều có nguồn gốc xuất xứ rõ ràng, chính hãng 100%, cùng đội ngũ kỹ thuật viên chuyên viên giàu kinh nghiệm luôn sẵn sàng hỗ trợ tư vấn, lắp đặt bảo trì và lựa chọn sản phẩm phù hợp nhất với hệ thống. Mọi thông tin chi tiết quý khách vui lòng liên hệ 0985.660.836 để được bộ phận tổng đài hỗ trợ và báo giá chi tiết sản phẩm trong thời gian sớm nhất.
