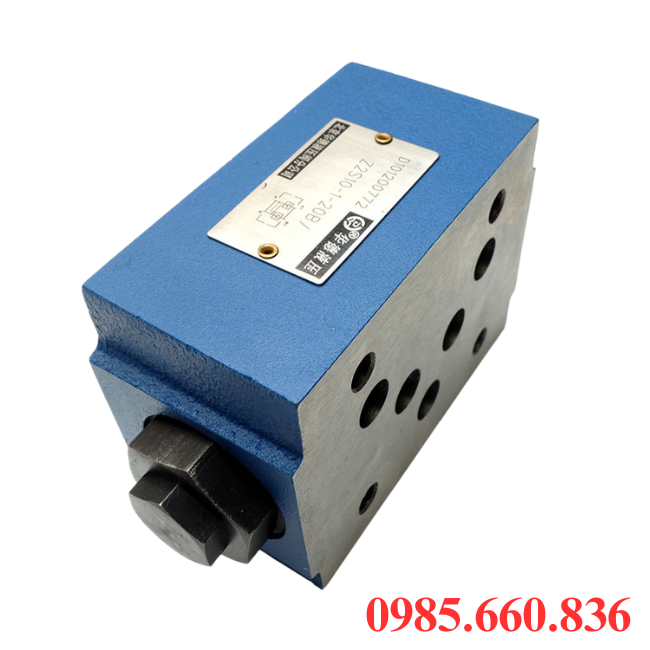

Van chống lún Sainffon Z2S10-40 | MPC 03W

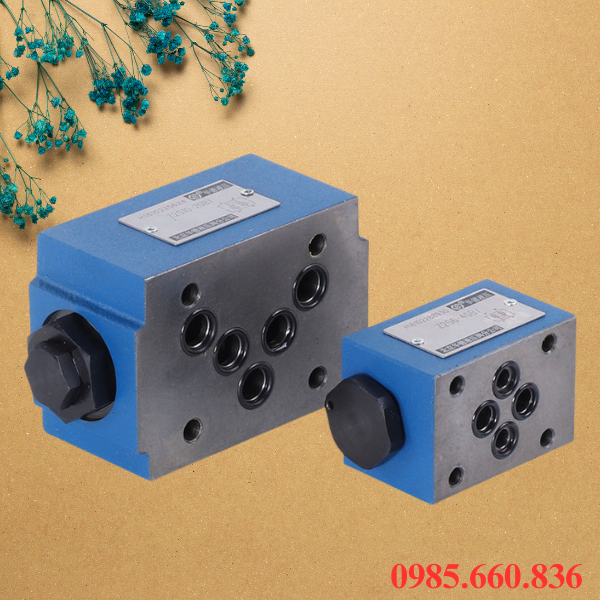

I. Giới thiệu chung về van chống lún Sainffon Z2S10-40 | MPC 03W

Van chống lún Sainffon Z2S10-40 | MPC 03W là một trong những dòng van thủy lực chuyên dụng, thiết kế nhằm ngăn dòng chảy ngược, hạn chế tình trạng sụt áp trong hệ thống. Khi mất áp hay bơm ngừng hoạt động, van tự động đóng để duy trì áp suất ổn định, đảm bảo hệ thống vận hành an toàn, tránh hư hỏng các thiết bị đi kèm. Sản phẩm có cấu tạo chắc chắn với chất liệu thép hoặc gang được trang bị lớp gioăng kín chịu áp lực tốt, giúp hoạt động bền bỉ trong nhiều điều kiện khác nhau. Với khả năng làm việc ở áp suất cao, kết nối linh hoạt bằng ren, mặt bích, phù hợp lắp đặt trong nhiều hệ thống thủy lực, đường ống cấp nước, hệ thống chữa cháy và các ứng dụng công nghiệp yêu cầu độ an toàn cao. Ưu điểm thiết kế nhỏ gọn, tuổi thọ dài, độ kín và khả năng chống rò rỉ hiệu quả, mang lại hiệu quả vượt trội trong việc bảo vệ bơm, đường ống và duy trì sự ổn định cho toàn bộ hệ thống vận hành.

II. Thông số kỹ thuật van chống lún Sainffon Z2S10-40

• Tên sản phẩm: Van chống lún
• Model: Z2S10-40
• Áp suất: 31.5Mpa
• Lưu lượng: 120 L/min
• Áp suất mở van: 0.15Mpa
• Nhiệt độ: -30 – 80 độ C
• Độ nhớt: 2.8 – 500 mm²/s
• Kiểu lắp: Dạng tấm chồng
• Chất lỏng sử dụng: Dầu thủy lực khoáng
• Khối lượng: 3kg
• Ứng dụng: Hệ thống thủy lực, cấp nước, PCCC, máy móc xây dựng
• Thương hiệu: Sainffon
• Bảo hành: 12 tháng

III. Ưu, nhược điểm van chống lún Sainffon Z2S10-40

1. Ưu điểm van chống lún Z2S10-40

Van chống lún Z2S10-40 được thiết kế theo nguyên lý một chiều có điều khiển, đảm bảo dòng dầu hoặc chất lỏng chỉ đi theo một hướng nhất định, loại bỏ nguy cơ dòng chảy ngược, tránh hư hỏng bơm.

Khi bơm dừng hoặc hệ thống gặp sự cố, van vẫn giữ được áp suất trong ống dẫn, giúp xi lanh và thiết bị duy trì trạng thái làm việc an toàn, tránh tụt tải hoặc lún hệ thống.

Khả năng chịu áp lực cao, van có thể làm việc ở áp suất lên tới 31.5Mpa, phù hợp với nhiều hệ thống công nghiệp nặng, nơi yêu cầu độ an toàn và độ bền cao.

Cấu trúc dạng tấm chồng theo chuẩn DIN, ISO giúp việc lắp đặt nhanh chóng, dễ dàng kết hợp với cụm van khác, tiết kiệm không gina và thời gian thi công.

Nhờ sử dụng gioăng chất lượng cao, van có khả năng làm việc ổn định lâu dài, hạn chế tối đa hiện tượng rò rỉ, giảm chi phí bảo trì và thay thế.

Chất liệu thân được làm từ thép hoặc gang chắc chắn, kết hợp xử lý bề mặt chống ăn mòn, đảm bảo tuổi thọ dài ngay cả trong môi trường khắc nghiệt.

Van phù hợp sử dụng trong nhiều lĩnh vực như máy móc xây dựng, thiết bị nâng hạ, hệ thống cấp nước, chữa cháy và dây chuyền sản xuất công nghiệp, mnag lại hiệu quả vận hành ổn định.

2. Nhược điểm van chống lún Z2S10-40

• Lắp sai chiều dòng chảy, không tuân thủ tiêu chuẩn DIN/ISO van có thể mất tác dụng chống lún, gây rò rỉ hoặc hư hỏng hệ thống.
• Hoạt động hiệu quả khi dầu sạch và có độ nhớt phù hợp, nếu dầu bẩn, nhiều tạp chất dễ làm kẹt bi van, giảm tuổi thọ.
• Sau thời gin dài sử dụng gioăng làm kín có thể bị mòn, chai cứng, dẫn đến rò rỉ áp suất, phải kiểm tra và thay thế thường xuyên.
• Hạn chế lưu lượng tối đa 120 L/min, van chưa đáp ứng được các hệ thống ông suất lớn, đòi hỏi dùng size khác hoặc model cao hơn.

IV. Cấu tạo, nguyên lý hoạt động van chống lún Sainffon Z2S10-40

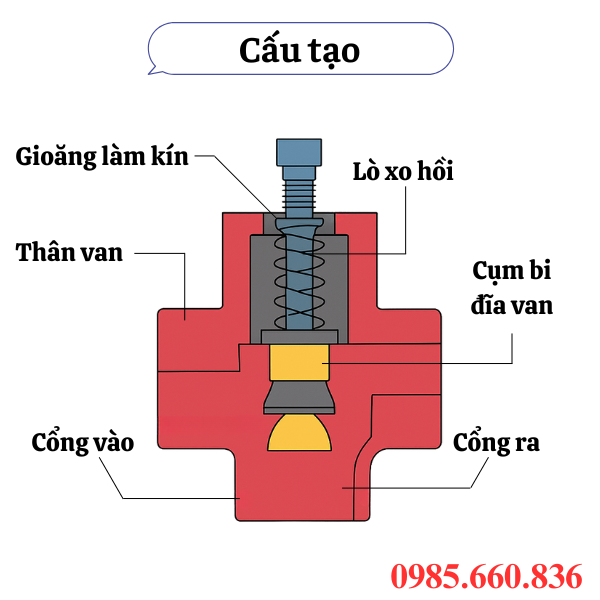

1. Cấu tạo van chống lún Sainffon Z2S10-40

Thiết kế dạng van một chiều có điều khiển theo kiểu tấm chồng, nên van chống lún Sainffon Z2S10-40 có cấu tạo cơ bản gồm các bộ phận chính:

• Thân van được chế tạo từ thép hoặc gang chất lượng cao, có khả năng chịu áp lực lớn, bên ngoài phủ lớp chống gỉ hoặc sơn công nghiệp để tăng độ bền và chống ăn mòn.
• Cửa dầu gồm các cửa A1, A2, B1, B2 theo chuẩn DIN/ISO dùng để kết nối với cụm van hoặc đường ống thủy lực, dòng dầu sẽ đi qua van theo chiều thuận, chiều ngược bị chặn lại nhờ cơ cấu chống lún.
• Cụm bi – đĩa van một chiều được đóng mở theo dòng chảy, ngăn dòng ngược khi áp suất giảm, kết hợp với lò xo để đảm bảo van đóng kín khi không có dòng chảy.
• Lò xo hồi tạo lực ép để giữ bi, đĩa van ở vị trí đóng khi áp lực chưa đủ, giúp van phản ứng nhanh khi dòng chảy đảo chiều.
• Đường dầu điều khiển khi có áp lực dầu từ bên điều khiển, bi – đĩa van được nhấc ra cho phép dòng chảy đi qua theo chiều ngược trong một số trường hợp cần thiết.
• Gioăng làm kín bố trí tại các vị trí ghép nối và cửa dầu, thường làm bằng cao su chịu dầu, PTFE, đảm bảo độ kín không có tình trạng rò rỉ dầu trong quá trình làm việc.

2. Nguyên lý hoạt động Sainffon Z2S10-40

Van chống lún Sainffon Z2S10-40 hoạt động theo cơ chế van một chiều có điều khiển. Khi dòng chảy theo chiều thuận đi từ cửa A1 => A2, B1 => B2 thì áp lực dầu đẩy đĩa van lên, thắng lực lò xo cho phép dòng chảy đi qua dễ dàng, lúc này van hoạt động như van một chiều bình thường. Nếu dầu đi ngược lại, đĩa van bị ép chặt vào bền mặt ghế van nhờ lực lò xo và áp lực ngược, ngăn không cho dòng chảy đi qua, áp suất được giữu ổn định, tránh hiện tượng lụt áp, lún tải. Trong một số trường hợp cần cho dầu chảy ngược, áp suất từ đường dầu điều khiển sẽ tác động vào bi van để mở đường chảy ngược tạm thời cho phép dầy đi từ A2 => A1 hoặc B2 => B1, sau khi áp điều khiển mất đi, van tự động đóng lại và ngăn dòng ngược.

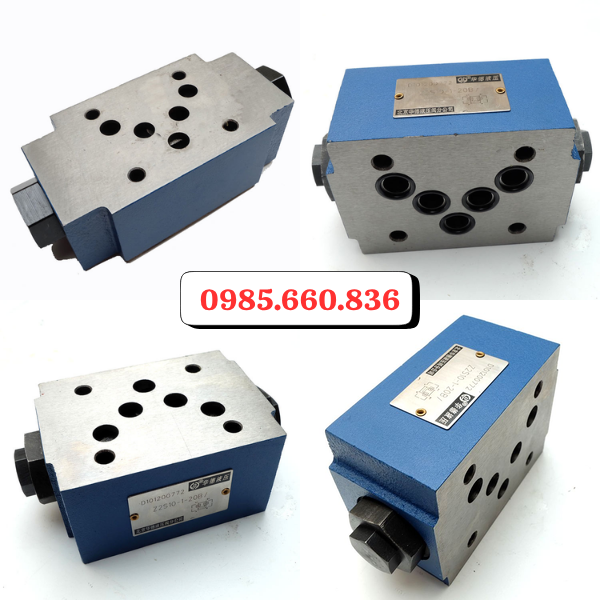

V. Ứng dụng van chống lún Sainffon Z2S10-40

Là thiết bị quan trọng trong thủy lực, được lắp trực tiếp vào các cụm xi lanh, mạch điều khiển, van chống lún Sainffon Z2S10-40 giữ tải trọng an toàn và cố định.

Được lắp đặt trong cần cẩu, xe nâng, thang nâng, bàn nâng thủy lực, khi hệ thống bơm dừng, van ngăn không cho tải trọng tựu hạ xuống đột ngột, giúp bảo vệ hàng hóa, người vận hành và tránh hỏng hóc thiết bị.

Xuất hiên nhiều trên máy xúc, máy đào, máy ủi, xe ben thủy lực, van giúp cố định tay gầu, cần nâng, ben xe đảm bảo an toàn khi làm việc trong môi trường rung lắc, địa hình dốc hoặc khi máy tạm ngừng hoạt động.

Dùng cho máy ép thủy lực, dây chuyền đúc, khuôn ép nhựa, máy cắt dập, giúp duy trì lực ép ổn định, tránh việc xi lanh tụt áp sai lệch sản phẩm, là phần quan trọng trong các dây chuyền sản xuất đòi hỏi độ chính xác cao.

Lắp đặt trên cẩu trục, cần nâng container, thiết bị neo giữ boong tàu, đảm bải tải trọng không tụt bất ngờ khi hệ thống thủy lực mất áp, giúp ngăn ngừa tai nạn nghiêm trọng.

Ứng dụng trong nông nghiệp, thiết bị chuyên dụng như máy kéo, máy gặt, xe chuyên dụng có xi lanh thủy lực, van giữ ổn định chuyển động của xi lanh, đảm bảo vận hành êm, bền.

VI. Tiêu chí lựa chọn van chống lún Sainffon Z2S10-40 cho hệ thống

Áp suất làm việc van chống lún Sainffon Z2S10-40 cần kiểm tra áp suất tối đa của hệ thống nhỏ hơn hoặc bằng 31.5Mpa, chọn van có dải áp suất tương thích để đảm bảo an toàn, tuổi thọ cao.

Xác định lưu lượng dầu qua van đối với size 10 lưu lượng có thể đến 120 L/min, nếu hệ thống có lưu lượng cao hơn, cần chọn model hoặc size lớn để tránh quá tải.

Thuộc dạng lắp mặt bích theo tiêu chuẩn ISO 4401/DIN 24340 nên cần đảm bảo đồng bộ với mặt lắp của cụm van trong hệ thống.

Với tải trọng lớn, hoạt động liên tục như cẩu, máy ép, xe nâng cần chọn van chính hãng, có độ bền cao, còn hệ thống nhẹ, ít chu kỳ làm việc có thể cân nhắc loại có mức giá tối ưu hơn.

Van hoạt động tốt khi dầu sạch, độ nhớt chuẩn ISO VG 32 – VG 46, ở môi trường vận hành nhiều bụi bẩn, cần có lọc dầu chất lượng để bảo vệ van.

Nên chọn nhà cung cấp và đơn vị phân phối uy tín, chuyên cung cấp sản phẩm Saiffon chính hãng, có dịch vụ bảo hành, thay thế linh kiện và hỗ trợ kỹ thuật đầy đủ.

VII. Một số lưu ý khi sử dụng van chống lún Sainffon Z2S10-40

Lắp đặt van chống lún Sainffon Z2S10-40 đúng kỹ thuật, đảm bảo lắp đúng chiều dòng chảy theo ký hiệu trên thân van, tuân thủ tiêu chuẩn mặt lắp ISO 4401/DIN 24340 để tránh rò rỉ, sai lệch áp.

Kiểm tra áp suất hệ thống để không vận hành vượt quá áp suất định mức, nếu hệ thống có dao động áp suất lớn, nên kết hợp thêm van an toàn để bảo vệ.

Đảm bảo lưu lượng phù hợp và không vượt mức cho phép tối đa 120 L/min, trường hợp lưu lượng lớn cần chọn model hoặc size khác để tránh hỏng.

Chất lượng dầu thủy lực nên sử dụng dầu đúng tiêu chuẩn ISO VG 32 , VG 46, thường xuyên kiểm tra, lọc và thay dầu định kỳ để tránh tạp chất gây kẹt van, mài mòn bi.

Bảo dưỡng định kỳ, kiểm tra gioăng làm kín, lò xom bi van sau thời gian vận hành, thay thế linh kiện khi có dấu hiệu rò rỉ hoặc tụt áp để tránh sự cố.

Điều kiện môi trường tránh lắp đặt van tại vị trí chịu rung lắc mạnh, môi trường rung lắc mạnh, bụi bẩn, ẩm ướt, trường hợp bắt buộc nên có giải pháp che chắn và hệ thống lọc dầu tốt.

Sử dụng van Sainffon chính hãng để đảm bảo chất lượng và tuổi thọ, lắp đặt và vận hành theo khuyến nghị của nhà sản xuất để hệ thống hoạt động ổn định.

VIII. Thuận Phát – Địa chỉ mua van chống lún Sainffon Z2S10-40 uy tín

Thuận Phát hiện là một trong những đơn vị phân phối thiết bị thủy lực và van công nghiệp hành đầu tại Việt Nam, được nhiều doanh nghiệp tin tưởng và lựa chọn. Chúng tôi chuyên cung cấp dòng van chống lún Sainffon chính hãng với model Z2S10-40 với đầy đủ giấy chứng nhận CO~CQ. Với kho hàng đa dạng, quy mô lớn giúp khách hành dễ dàng lựa chọn sản phẩm một cách nhanh chóng. Ngoài ra Thuận Phát chúng tôi còn sở hữu đội ngũ kỹ sư, kỹ thuật viên giàu kinh nghiệm, luôn sẵn sàng tư vấn lựa chọn model phù hợp với áp suất, lưu lượng, hỗ trợ lắp đặt, bảo dưỡng, thay thế phụ kiện. Chúng tôi cam kết chính sách bảo hành rõ ràng lên 12 tháng, cùng dịch vụ hậu mãi tận tình, tạo sự an tâm tuyệt đối cho khách hàng trong quá trình sử dụng. Với uy tín nhiều năm trong ngành, Thuận Phát Valve luôn đa dạng các sản phẩm, dịch vụ kỹ thuật chuyên nghiệp, là địa chỉ đáng tin cậy và uy tín để lựa chọn khi cần mua van chống lún cho hệ thống thủy lưc trong công nghiệp, xây dựng, vận tải, nông nghiệp. Liên hệ ngay cho chúng tôi qua Hotline 0985.660.836 để được hỗ trợ tư vấn, báo giá và hướng dẫn lựa chọn sản phẩm phù hợp cho hệ thống.
