Van cầu chữ ngã

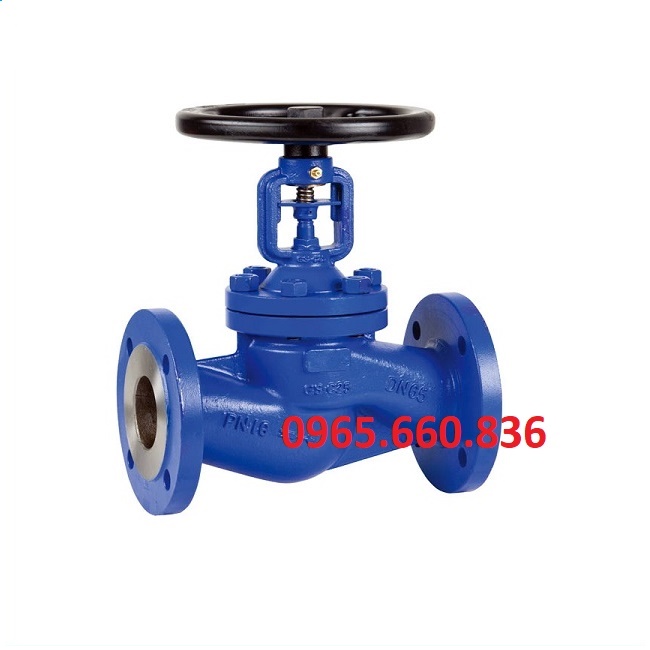

1. Van cầu hơi chữ ngã là gì?

Van cầu hơi chữ ngã hay còn gọi với cái tên van yên ngựa nhìn tổng thể van ta dễ dàng nhận biết phần thân của van có hình chữ ngã giống với yên ngựa cho nên van có cái tên khác là van yên ngựa. Về cấu tạo van được làm từ nhiều chất liệu khác nhau như inox, gang, thép,…Hai đầu của thân van thiết kế mặt bích để kết nối vào đường ống. Chứ năng dòng van có cấu tạo từ chất liệu bền bỉ đặc biệt sử được cho các hệ thống nhiệt độ cao lên tới 400 độ C như các hệ thống hơi nóng, nước nóng, dầu nóng trong nhà máy, xí nghiệp sản xuất,…

Van cầu hơi chữ ngã về kích thước van đa dạng về kích cỡ từ DN15 – DN600. Sản phẩm được Công Ty TNHH Thuận Phát chúng tôi cung cấp và phân phối độc quyền trên toàn quốc với giá thành ưu đãi nhất thị trường hiện nay.

2. Thông số kỹ thuật van cầu hơi chữ ngã

• Kích thước van: 15A – 600A
• Chất liệu: inox, thép, gang
• Gioăng làm kín: cao su Teflon
• Kiểu kết nối: mặt bích
• Tiêu chuẩn bích: DIN, BS, JIS, PN16
• Dạng chuyển động: tay quay
• Áp lực làm việc: PN16 – PN40
• Nhiệt độ làm việc: max 400 độ C
• Môi trường làm việc: nước nóng, khí nóng, dung dịch, hóa chất,…
• Xuất xứ: Nhật Bản, Hàn Quốc, Đài Loan, Trung Quốc, Châu Âu,…
• Bảo hành: 12 tháng

3. Cấu tạo nguyên lý hoạt động van cầu hơi chữ ngã

A. Cấu tạo van cầu hơi chữ ngã

Thân van: có cấu tạo hình chữ ngã được làm từ chất liệu inox, thép, gang đây là bộ phận dùng để bao bọc các bộ phận bên trong và kết nối với hệ thống đường ống cho các lưu chất lưu thông qua van.

Trục van: thường được làm từ chất liệu thép không rỉ, inox được gắn với tay quay và đĩa van.

Đĩa van: chất liệu giống thân van dùng để ngăn chặn dòng chảy.

Gioăng làm kín: làm kín van không cho các lưu chất rò rỉ ra bên ngoài thường được cấu tạo từ chất liệu cao su Teflon.

Tay quay: đây là bộ phận trực tiếp hoạt động chức năng đóng, mở của van được gắn trên dầu thân van nâng đỡ bởi nắp van.

B. Nguyên lý hoạt động van cầu hơi chữ ngã

Van cầu hơi chữ ngã có nguyên lý hoạt động rất đơn giản khi ta quay vô lăng sang một góc độ nào đó trục van từ từ chuyển động lên nâng đĩa van đi theo từ đó các dòng lưu chất lưu thông qua hệ thống đường ống khi đó van mở. Khi đóng van quay vô lăng về vị trí ban đầu đĩa van đi xuống van đóng.

4. Ưu điểm Nhược điểm van cầu hơi chữ ngã

4.1. Ưu điểm van cầu hơi chữ ngã

Ưu điểm: thiết kế đơn giản, gọn nhẹ dễ dàng di chuyển

Ưu điểm: đa dạng về kiểu loại, chất liệu phù hợp cho mọi đường ống

Ưu điểm: sử dụng tốt trong môi trường nhiệt độ cao lên tơi 400 độ C

Ưu điểm: kết nối đường ống hai đầu mặt bích chắc chắn, không rò rỉ

Ưu điểm: dễ dàng lắp đặt, thay thế, bảo trì, bảo dưỡng một cách dễ dàng

Ưu điểm: Chế độ bảo hành lên tới 12 tháng

4.2. Nhược điểm van cầu hơi chữ ngã

Van chỉ sử dụng cho các môi trường dòng lưu chất lỏng, không sử dụng cho các hệ thống có lưu chất đậm đặc, kết dính, cứng như đá sỏi.

Dòng lưu chất lưu thông qua van sẽ tụt áp.

5. Các dạng van cầu hơi chữ ngã

5.1. Van cầu hơi chữ ngã inox

• Chất liệu van: inox 201, inox 304, inox 316
• Kích cỡ: DN15 – DN300
• Kiểu kết nối: mặt bích
• Tiêu chuẩn: DIN, BS,…
• Nhiệt độ: 200 độ C
• Áp lực: PN16, PN25
• Xuất xứ: Đài Loan, Nhật Bản, Trung Quốc, Hàn Quốc,…
• Bảo hành: 12 tháng

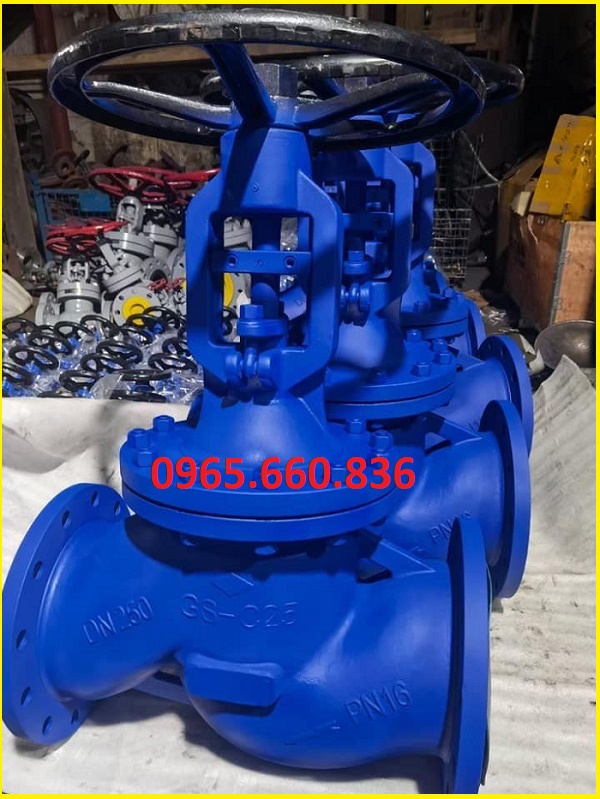

5.2. Van cầu hơi chữ ngã gang

• Vật liệu van: gang cầu, gang sám
• Kích thước: DN15 – DN500
• Kiểu kết nối: mặt bích
• Tiêu chuẩn: DIN, BS,…
• Nhiệt độ: 300 độ C
• Áp lực: PN16, PN25
• Xuất xứ: Đài Loan, Nhật Bản, Trung Quốc, Hàn Quốc,…
• Bảo hành: 12 tháng

5.3. Van cầu hơi chữ ngã thép

• Chất liệu van: thép WCB
• Kích cỡ: DN15 – DN600
• Dạng kết nối: mặt bích
• Tiêu chuẩn bích: DIN, BS,…
• Nhiệt độ: 400 độ C
• Áp lực: PN16, PN25, PN40
• Xuất xứ: Đài Loan, Nhật Bản, Trung Quốc, Hàn Quốc,…
• Bảo hành: 12 tháng

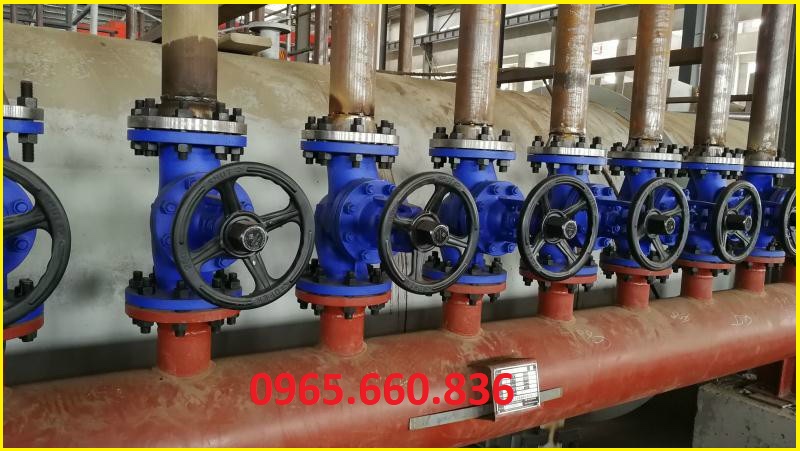

6. Ứng dụng van cầu hơi chữ ngã

Van cầu hơi chữ ngã ứng dụng trong nhiều các môi trường khác nhau như:

- Ứng dụng: hệ thống cấp thoát nước sạch, nước thải trong các nhà máy, khu trung cư.

- Ứng dụng: trong hệ thống làm mát bằng nước như điều hòa, máy bơm,…

- Ứng dụng: trong hệ thống áp lực cao, nhiệt độ cao, nước nóng, nồi hơi

- Ứng dụng: hệ thống hơi nóng trong các nhà máy sản xuất, chế biến thực phẩm

7. Báo giá van cầu hơi chữ ngã

Các bạn đang thắc mắc về giá thành van cầu hơi chữ ngã có mức giá bao nhiêu vui lòng liên hệ ngay tới chúng tôi sẽ nhận được hình ảnh, catalogue, bảng giá sản phẩm và hôc trợ lắp đặt, giải đáp tất cả các thắc mắc mà khách hàng đang quan tâm. Nhân viên chúng tôi sẽ hỗ trợ nhiệt tình, tận tâm cùng nhau phát truyển.

Xem thêm: van cầu hơi dạng bầu
