Van bướm là gì?

I. khái quát về van bướm

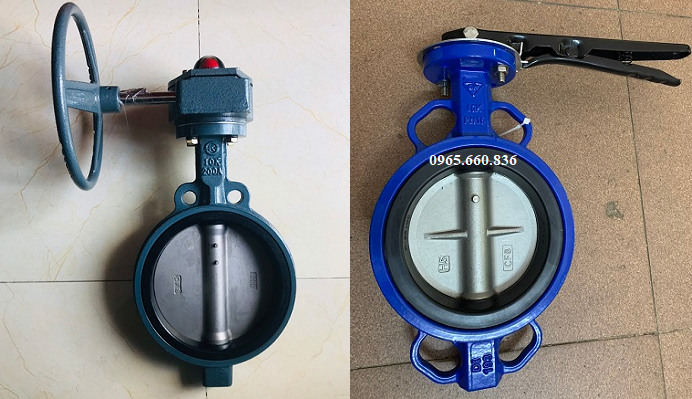

Van bướm là một dạng thiết bị lắp trên hệ thống công nghiệp được gọi với tên tiếng anh Butterfly valve, sử dụng để đóng mở điều tiết lưu lượng của dòng chảy khi lưu thông qua đường ống. Van bướm được làm từ nhiều dạng chất liệu khác nhau như inox, thép, gang, nhựa và thường được sử dụng trong các đường ống lớn có kích cỡ DN40 - DN600 chuyên sử dụng cho các đường ống lớn.

Để vận hành van bướm ta chỉ cần quay tay quay, tay gạt hoặc có thể sử dụng các bộ điều khiển điện bộ điều khiển khí nén để điều khiển tự đông, không cần đến sức con người. Phần đĩa van bướm có thể quay với phạm vi tối đa 90 độ và sử dụng ôtn định ở nhiều góc độ khác nhau tuỳ thuộc vào người sử dụng.

Thiết kế van bướm khá đơn giản, ít bộ phận, nhỏ gọn, tiện lợi do vậy chúng có mức giá thành rẻ hơn so với các dòng van công nghiệp khác.

II. Cấu tạo nguyên lý hoạt động của van bướm

2.1. Cấu tạo van bướm

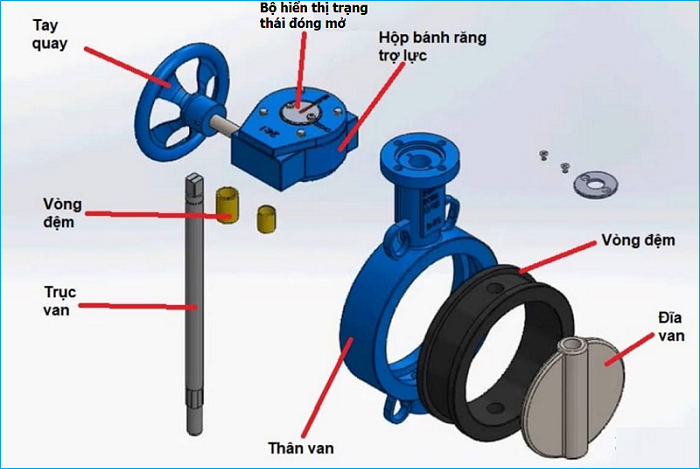

Van bướm có cấu tạo khá đơn giản gồm nhiều các bộ phận chính như:

• Bộ phận thân van (body): thân van là một bộ phận được làm nguyên khối từ các chất liệu inox, thép, gang, nhựa cùng với lối thiết kế có nhiều các lỗ để bắt bulong cố định với mặt bích để lắp lên trên đường ống. Thân van có nhiều dạng 4 lỗ, 8 lỗ dễ dàng lắp đặt vào nhiều hệ thống.
• Bộ phận trục van (Stem): trục van là bộ phận kết nối giữa đĩa van và phần vận hành tay quay, tay gạt chúng có độ cứng cao từ chất liệu inox, cho khả năng chống ăn mòn cao. Trục van giúp chuyền lực momen xoắn từ bộ điều khiển xuống đĩa van để đóng, mở van.
• Bộ phận đĩa van (Disc): đĩa van nằm ở giữa thân van có dạng hình tròn và là bộ phận trực tiếp tiếp súc với lưu chất của hệ thống do đó chúng được làm từ chất liệu inox, nhựa mang lại khả năng chịu nhiệt, chịu ăn mòn cao.
• Bộ phận gioăng làm kín (Seat): gioăng làm kín là bộ phận làm kín của van ngăn không cho lưu chất rò rỉ ra bên ngoài, chất liệu chế tạo ra gioăng từ cao su EPDM, Teflon,...
• Bộ phận tay quay, tay gạt: đây là bộ phận kết nối với trực tiếp với trục để dễ dàng đóng, mở van. Đối với dạng tay quay có side lớn hơn so với dòng van bướm tay gạt tuy nhiên khả năng đóng, mở chậm hơn.

2.2. Nguyên lý hoạt động van bướm

Để van bướm hoạt động ta tiến hành quay tay quay, tay gạt theo một góc 90 độ cùng với chiều kim đồng hồ để mở van bướm và quay ngược lại để đóng van. Khi có lực tác động vào bộ điều khiển sẽ làm trục chuyển động quay xuống đĩa van vừ từ mở ra theo góc độ của người sử dụng, khi đĩa van được mở hoàn toàn chúng sẽ nằm hướng song song với dòng chảy cho lưu chất dễ dàng đi qua và hạn chế tối đa lực cản từ đia van gây ra.

III. Thông số kỹ thuật chung van bướm

Tham khảo thông số dưới đây để lựa chọn sản phẩm phù hợp với hệ thống của mình:

• Kích cỡ: DN40, DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600
• Chất liệu: inox, thép, gang, nhựa
• Giăng làm kín: cao su EPDM, PTFE, Teflon
• Kết nối: mặt bích, lug, Wafer
• Tiêu chuẩn kết nối: PN16, JIS, BS, DIN,...
• Dạng điều khiẻnL: tay gạt, tay quay
• Nhiệt độ làm việc: max 250 độ C
• Áp lực sử dụng: 10bar, 16bar
• Môi trường sử dụng: nước, khí, dầu,  dung dịch, hoá chất,...
• Xuất xứ: Đài Loan, Trung Quốc, Nhật Bản, Malaysia, Italia,...
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

IV. Phân loại các dạng van bướm

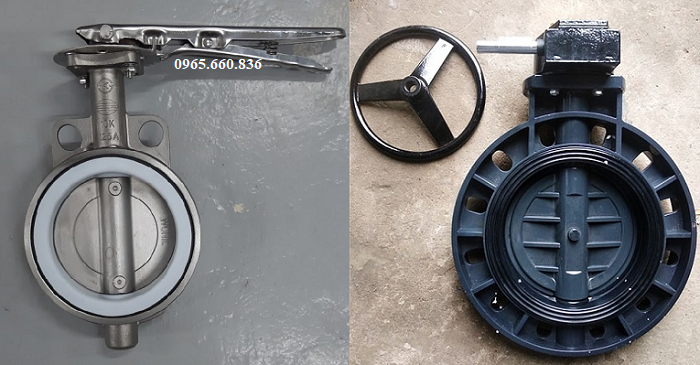

4.1. Phân loại theo dạng điều khiển

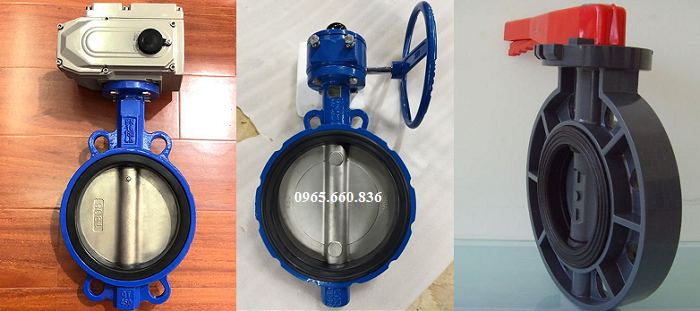

• Van bướm tay gạt
• Van bướm tay quay
• Van bướm điều khiển điện
• Van bướm điều khiển khí nén

4.2. Phân loại theo chất liệu

• Van bướm inox 304

• Van bướm inox 316
• Van bướm thép

• Van bướm gang
• Van bướm nhựa

4.3. Phân loại theo xuất xứ

• Van bướm Đài Loan
• Van bướm Trung Quốc
• Van bướm Hàn Quốc
• Van bướm Malaysia
• Van bướm Italia
• Van bướm Nhật Bản

4.4. Phân loại theo kiểu lắp

• Van bướm mặt bích

• Van bướm Lug
• Van bướm Wafer

V. Bảo trì và bảo dưỡng van bướm

Thông thường van bướm trong thời gian sử dụng van bướm sẽ có các hạt bụt bẩn bám vào bên trong gây ra hiện tượng kẹt và khó đóng, mở do đó trong quá trình sử dụng cần phải thường xuyên kiểm tra định kì theo thời gian từ 3 - 6 tháng một lần để cho van luôn ở trạng thái tốt nhất và hoạt dọng một cách hiệu quả nhất.

Trong quá trình bảo trì, bảo dưỡng cần thực hiện những điều sau đây:

• Rữa sạch song rồi bôi trơn các bộ phận cần thiết bên trong
• Kiểm tra bên trong xem đĩa van có đóng kín hay chưa, trong trường hợp van đóng không kín phải cần có biện pháp thay thế nagy để kịp cho quá trình hoạt động.
• Lưu ý cần tiến hành bảo trì, bảo dưỡng đúng cách theo chỉ dẩn của nhà sản xuấn để đạt hiệu quả cao.
