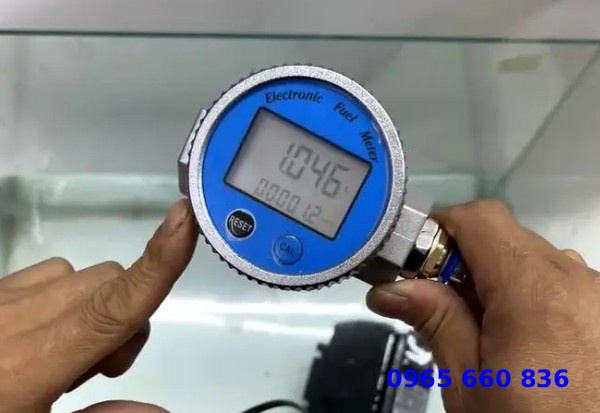

Hướng dẫn lắp đặt đồng hồ đo xăng dầu điện tử chi tiết

Chỉ một sai sót nhỏ trong thi công có thể khiến sai số của đồng hồ đo xăng dầu điện tử tăng gấp 2–3 lần so với tiêu chuẩn nhà sản xuất, gây thất thoát hàng trăm triệu đồng nhiên liệu và khiến hệ thống không đạt kiểm định theo quy chuẩn ĐLVN 22:2014.

Lắp đặt đồng hồ đo xăng dầu điện tử là quy trình thi công cơ khí, đấu nối mạch điện tử và hiệu chuẩn thiết bị đo dòng chảy (dạng turbine hoặc bánh răng oval) trên đường ống nhiên liệu. Quá trình này giúp hiển thị chính xác lưu lượng tức thời, tổng lượng chất lỏng trên màn hình LCD/LED và truyền dữ liệu 4–20mA/RS485/Modbus về hệ thống điều khiển SCADA hoặc PLC.

Bài viết dưới đây từ chuyên gia kỹ thuật sẽ cung cấp quy trình thi công 6 bước chuẩn kỹ thuật, hướng dẫn tuân thủ các quy chuẩn đo lường pháp lý và phương pháp xử lý triệt để các lỗi thường gặp như lọt bọt khí hay nhiễu tín hiệu.

1. Quy trình triển khai lắp đặt đồng hồ đo xăng dầu điện tử

Quy trình triển khai lắp đặt đồng hồ đo xăng dầu điện tử

Để đảm bảo thiết bị đo vận hành ổn định, không bị sự cố nhảy số hay kẹt cơ cấu đo và đáp ứng điều kiện kiểm định của Nhà nước, quy trình thi công lắp đặt đồng hồ đo xăng dầu điện tử phải tuân thủ nghiêm ngặt 6 bước kỹ thuật thực chiến dưới đây:

Bước 1: Khảo sát hệ thống, kiểm tra tính tương thích nhiên liệu & Chuẩn bị mặt bằng

• Kiểm tra đặc tính chất lỏng: Kỹ thuật viên phải xác định chính xác loại nhiên liệu cần đo (xăng Mogas, dầu DO, dầu FO, dầu nhớt hay LPG) để chọn đúng vật liệu thân đồng hồ (nhôm, gang, thép không gỉ) và dạng cảm biến (Turbine hay Oval Gear). Việc dùng sai nhiên liệu so với thiết kế sẽ gây hỏng cảm biến hoặc kẹt bánh răng.
• Xác định thông số kết nối & Áp suất làm việc: Kiểm tra đường kính ống danh nghĩa (DN), kiểu kết nối cơ khí (ren BSP/NPT hoặc mặt bích JIS/ANSI) và áp suất làm việc tối đa (MAP) để chuẩn bị vật tư đệm gioăng làm kín chịu xăng dầu phù hợp.

Bước 2: Vệ sinh đường ống & Lắp đặt cụm phụ kiện lọc - tách khí

• Làm sạch cặn đường ống: Đường ống mới thi công hoặc qua cải tạo thường chứa nhiều mạt sắt, gỉ sét và vẩy hàn. Phải tiến hành thổi rửa và vệ sinh sạch đường ống trước khi đưa đồng hồ vào vị trí. Chỉ một lượng cặn nhỏ cũng có thể làm kẹt turbine hoặc mài mòn bánh răng oval.
• Bố trí bộ lọc Y (Y-Strainer) & Bầu tách khí (Air Eliminator): Bắt buộc lắp bộ lọc Y kết hợp bầu tách khí ngay phía trước đồng hồ. Bộ lọc sẽ ngăn toàn bộ cặn bẩn cơ học, còn bầu tách khí giúp giải phóng bọt khí đọng trong nhiên liệu trước khi đi qua buồng đo, tránh hiện tượng quay ảo gây sai số tích lũy.

Bước 3: Định vị vị trí & Thi công lắp đặt cơ khí

• Đảm bảo chiều dài đoạn ống thẳng: Lắp đặt đồng hồ trên đoạn ống thẳng nằm ngang hoặc đứng, đảm bảo khoảng cách tối thiểu 10D phía trước (đầu vào IN) và 5D phía sau (đầu ra OUT) không có co van hay chạc rẽ.
• Lắp đúng hướng dòng chảy (IN OUT): Quan sát kỹ mũi tên chỉ hướng dòng chảy được đúc nổi trên thân đồng hồ. Lắp ngược chiều sẽ khiến cảm biến turbine/oval gear quay ngược, dẫn đến hiển thị số âm hoặc mất hẳn tín hiệu.
• Cố định chống rung động: Đặt đồng hồ cách máy bơm tối thiểu 1,0 – 1,5m và gia cố giá đỡ ống chắc chắn để triệt tiêu xung áp thủy lực và rung động từ động cơ bơm.

Bước 4: Đấu nối nguồn điện, Dây tín hiệu & Tiếp địa an toàn PCCC

• Đấu nguồn cấp: Đấu nối nguồn điện (DC 12V, DC 24V hoặc AC 220V) vào bộ hiển thị điện tử theo đúng sơ đồ chân cắm (Terminal) của nhà sản xuất.
• Truyền dẫn cáp tín hiệu: Dùng cáp xoắn đôi có lớp bọc kim chống nhiễu (Shielded Cable) để dẫn tín hiệu xung (Pulse), 4–20mA hoặc RS485 Modbus về hệ thống trung tâm. Đường dây tín hiệu phải đi trong ống ruột gà lõi thép hoặc máng cáp riêng, tách biệt hoàn toàn với cáp động lực máy bơm 3 pha để tránh nhiễu sóng từ trường.
• Tiếp địa chống tĩnh điện (Nối Mass): Bắt buộc nối dây tiếp địa từ vỏ kim loại của đồng hồ xuống cọc tiếp địa chung của trạm nhiên liệu. Bước này triệt tiêu nguy cơ tích tụ tĩnh điện gây ra tia lửa điện trong môi trường nguy hiểm PCCC.

Bước 5: Xả khí đường ống & Kiểm tra kín áp (Pressure Leak Test)

• Xả khí làm đầy hệ thống: Mở nhẹ van chặn đầu vào, cho nhiên liệu chảy chậm qua đồng hồ và xả triệt toàn bộ không khí đọng trong đường ống ra ngoài qua van xả khí.
• Thử áp & Kiểm tra rò rỉ: Đóng van đầu ra, tăng áp suất đường ống lên mức áp suất làm việc thực tế và quan sát toàn bộ các mối nối ren, mặt bích và gioăng làm kín trong tối thiểu 15 phút. Đảm bảo không xảy ra bất kỳ hiện tượng rò rỉ hay thẩm thấu nhiên liệu nào.

Bước 6: Chạy thử, Căn chỉnh K-Factor & Kiểm định ban đầu (Metrological Verification)

• Chạy thử liên động: Cho nhiên liệu chảy qua hệ thống ở các dải lưu lượng khác nhau (Qmin, Qnorm, Qmax).
• Hiệu chuẩn K-Factor & Xác định sai số: Sử dụng bình chuẩn dung tích hoặc đồng hồ chuẩn (Master Meter) để tiến hành đo đạc so sánh số chỉ thể tích hiển thị (Vđh) với thể tích chuẩn (Vch) theo quy định kiểm định ĐLVN 22:2014. Nhập hệ số xung K (xung/Lít) trên mạch điện tử để điều chỉnh sai số về ngưỡng quy định (MPE 0,2% đối với cấp chính xác 0,3).
• Niêm phong chì: Sau khi đạt tiêu chuẩn kiểm định, kiểm định viên tiến hành kẹp chì niêm phong bo mạch và thân đồng hồ để chống can thiệp trái phép.

2. Sai lầm 80% Người mới mắc phải & Lưu ý an toàn thực địa

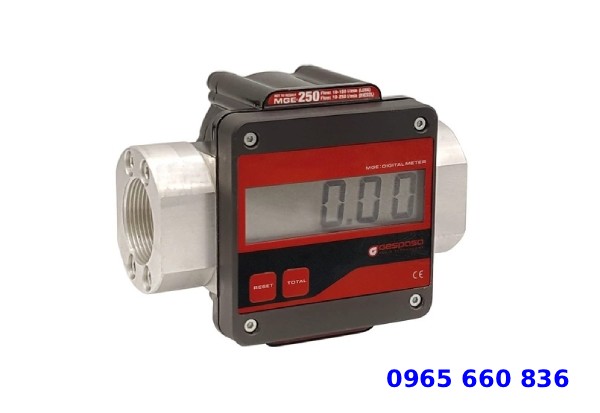

Đồng hồ đo xăng dầu điện tử Thuận Phát

1. Sai lầm 1: Lắp quá gần co vuông hoặc van đóng mở nhanh


• Hậu quả: Dòng chảy bị xoáy lốc làm vận tốc nhiên liệu phân bố không đều trên tiết diện ống, làm cảm biến turbine quay chập chờn và tăng sai số đo lên 1,5% – 2,0%.
• Khắc phục: Luôn tuân thủ nguyên tắc 10D đầu vào và 5D đầu ra.
2. Sai lầm 2: Bỏ qua tiếp địa chống tĩnh điện & Đi chung cáp nguồn


• Hậu quả: Sóng hài từ biến tần hoặc động cơ bơm can thiệp vào mạch vi xử lý gây sai lệch kết quả đếm xung, đồng thời gia tăng nguy cơ phóng điện tĩnh trong khu vực kho xăng dầu.
• Khắc phục: Đi dây tiếp địa riêng cho thân đồng hồ và dùng cáp bọc kim chống nhiễu.
3. Sai lầm 3: Không tráng ướt và xả đuổi khí trước khi đo đạc


• Hậu quả: Không khí lọt qua buồng đo làm turbine quay với tốc độ cực cao, khiến màn hình ghi nhận lưu lượng giả.
• Khắc phục: Bắt buộc vận hành hệ thống chạy xả khí ít nhất 15 phút trước khi chốt số liệu đo đạc hoặc kiểm định.
4. Lưu ý An toàn Thực địa PCCC:


• Ngắt hoàn toàn nguồn điện khi tiến hành đấu nối vi mạch điện tử.
• Không dùng các công cụ phát sinh tia lửa (như máy cắt, máy mài) trong khu vực đang có hơi nhiên liệu.
• Chuẩn bị sẵn bình chữa cháy CO2/bột khô tại hiện trường trong suốt quá trình thi công và chạy thử.

3. Case study: Khắc phục sự cố sai số 1,8% tại kho cấp phát dầu Diesel công nghiệp

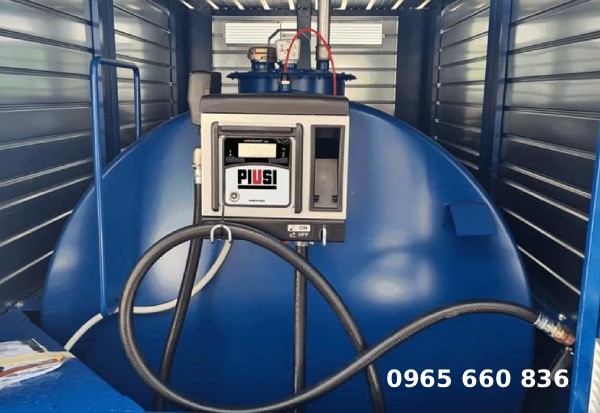

Trạm cấp phát dầu Diesel công nghiệp

Việc thi công và kiểm định đồng hồ đo xăng dầu điện tử tại Việt Nam phải tuân thủ nghiêm ngặt hệ thống Văn bản Kỹ thuật Đo lường Việt Nam (ĐLVN) do Tổng cục Tiêu chuẩn Đo lường Chất lượng ban hành.

• Bối cảnh dự án: Tại kho cấp phát nhiên liệu nội bộ của một doanh nghiệp vận tải lớn, hệ thống sử dụng đồng hồ điện tử dạng Turbine đường kính DN80 đo dầu Diesel (DO). Sau 2 tháng vận hành, bộ phận kế toán phát hiện lượng dầu xuất ra thực tế chênh lệch tăng 1,8% so với số liệu đo (gấp 6 lần sai số cho phép ±0,3% của cấp chính xác 0,5 theo ĐLVN 22:2014).
• Phân tích nguyên nhân kỹ thuật khi khảo sát hiện trường:
• Lọt khí đường ống: Đoạn ống hút phía trước máy bơm bị hở nhẹ tại vị trí mặt bích, hút không khí tạo thành các bọt khí mịn. Do không lắp bầu tách khí (Air Eliminator) phía trước đồng hồ, bọt khí đi qua làm cánh quạt turbine quay nhanh hơn nhiều so với thể tích chất lỏng thực tế.
• Nhiễu tín hiệu Modbus RS485: Đường dây tín hiệu truyền về PLC được đi chung trong máng cáp nguồn động cơ bơm 15kW không có lớp cáp bọc kim chống nhiễu và chưa nối tiếp địa. Từ trường sóng hài từ biến tần máy bơm làm xung tín hiệu bị biến dạng, gây lỗi đọc dữ liệu.
• Lệch đường ống thẳng: Đoạn ống thẳng phía trước đồng hồ chỉ đạt 3D (ngắn hơn mức quy định 10D), gây dòng xoáy không đều.
• Giải pháp khắc phục:
• Bổ sung Bộ lọc Y kết hợp bầu tách khí (Y-Strainer & Air Eliminator) ngay phía trước đồng hồ.
• Cải tạo lại tuyến ống, nâng chiều dài đoạn ống thẳng đầu vào lên 10D và đầu ra 5D.
• Đi lại đường dây tín hiệu bằng cáp xoắn đôi bọc kim (STP), đấu nối tiếp địa vỏ đồng hồ xuống cọc tiếp địa chuyên dụng.
• Kết quả: Sau khi căn chỉnh và kiểm định lại theo quy trình ĐLVN 22:2014 bằng bình chuẩn dung tích, sai số của đồng hồ hạ xuống chỉ còn +0,12%, đạt chuẩn cấp chính xác 0,3 và vận hành ổn định liên tục.

Việc hiểu rõ và kiểm soát chuẩn xác quy trình lắp đặt đồng hồ đo xăng dầu điện tử không đơn thuần là công việc thi công cơ điện thông thường, mà là yếu tố cốt lõi quyết định tính chính xác, an toàn PCCC và hiệu quả kinh tế lâu dài cho toàn bộ hệ thống cấp phát. Thực hiện đúng kỹ thuật ngay từ bước chuẩn bị giúp loại bỏ triệt để các rủi ro sai số lớn do lọt bọt khí, nhiễu sóng từ trường hay dòng xoáy, đồng thời bảo vệ bộ cảm biến (Turbine hay Oval Gear) khỏi nguy cơ kẹt cặn bẩn. Điều này không chỉ giúp kéo dài tuổi thọ thiết bị, giảm chi phí bảo trì mà còn đảm bảo hệ thống đạt chuẩn kiểm định đo lường pháp lý theo quy định ĐLVN 22:2014.

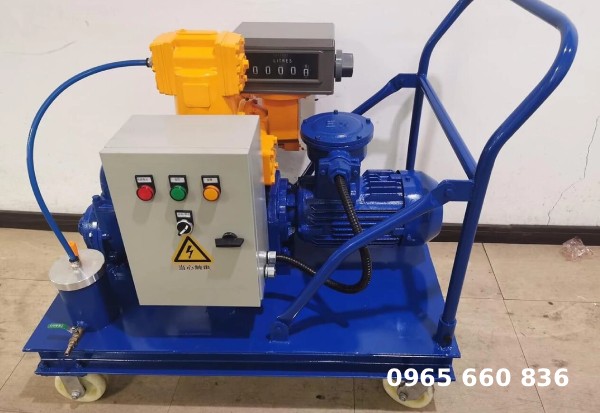

Đồng hồ đo lưu lượng xăng dầu điện tử Thuận Phát
