Đầu nối thẳng khí nén PC4 PC6 PC8 PC10 PC12

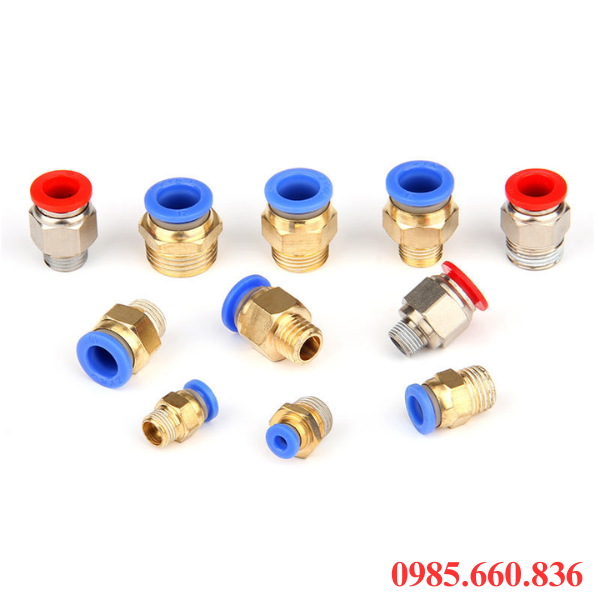

I. Tổng quan về đầu nối thẳng khí nén PC4 PC6 PC8 PC10 PC12

Đầu nối thẳng khí nén PC phụ kiện dùng để kết nối trực tiếp ống dẫn khí với thiết bị như van, xi lanh, bộ xử lý khí trong hệ thống khí nén. Các mã PC4 PC6 PC8 PC10 PC12 tương ứng với đường kính ngoài của ống từ 4mm – 12mm giúp lựa chọn đúng theo nhu cầu sử dụng. Đầu nối sử dụng cơ chế nối nhanh giúp việc lắp đặt, tháo ống dễ mà không cần dụng cụ. Vòng kẹp, gioăng làm kín giúp giữ ống chắc chắn, hạn chế rò rỉ, đảm bảo áp suất ổn định. Thiết kế nhỏ gọn, tiện lợi, độ kín cao, đầu nối sử dụng rộng rãi trong hệ thống khí nén công nghiệp, tự động hóa.

II. Thông số kỹ thuật đầu nối thẳng khí nén PC4 PC6 PC8 PC10 PC12

• Tên sản phẩm: Đầu nối thẳng khí nén PC
• Kích thước: 4mm, 6mm, 8mm, 10mm, 12mm
• Kiểu ren: M5, 1/8”, 1/4”, 3/8”, 1/2"
• Áp suất: 0 – 1Mpa
• Nhiệt độ: -10 – 60 độ C
• Môi chất: Khí nén, chân không
• Thân: Nhựa kỹ thuật, đồng mạ niken
• Kết nối: Nối nhanh
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị thủy lực khí nén

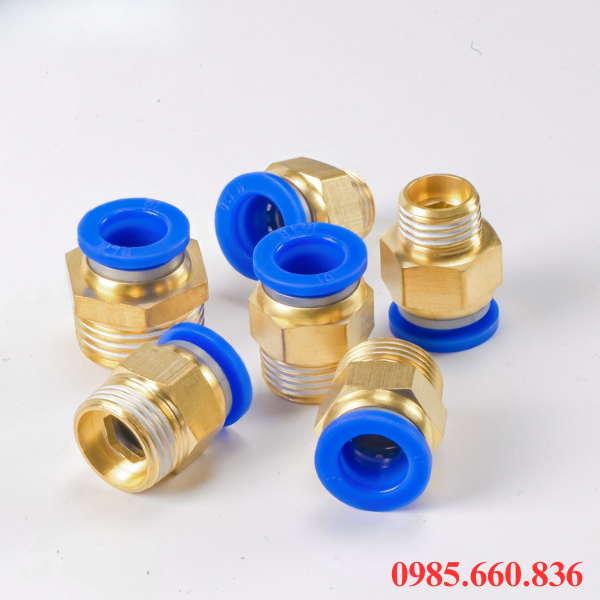

III. Cấu tạo đầu nối thẳng khí nén PC

Đầu nối thẳng khí nén PC thiết kế gồm nhiều bộ phận giúp đảm bảo độ kín khí cao, thay thế lắp đặt nhanh chóng, an toàn, tiện lợi.

• Thân nối phần chính làm từ nhựa kỹ thuật cao cấp, đồng mạ niken, là bộ phận chịu lực, chống ăn mòn, liên kết trực tiếp với thiết bị qua ren.
• Ren kết nối nằm ở một đầu của đầu nối, các chuẩn M5, 1/8”, 1/4”, 3/8”, 1/2" giúp vặn chặt vào van, xi lanh, thiết bị khí nén đảm bảo độ chắc chắn khi vận hành.
• Vòng kẹp thường làm từ thép không gỉ, nhựa cứng có nhiệm vụ giữ chặt ống khí khi được cắm vào, tránh tuột ống khi có áp suất cao.
• Gioăng làm kín thường là cao su NBR, vật liệu đàn hồi được đặt bên trong để tăng độ kín, ngăn rò rỉ khí, duy trì áp suất ổn định.
• Vòng nhả nằm ở đầu cắm ống, cho phép người vận hành nhấn vào để mở khóa vòng kẹp, giúp tháo ống nhanh mà không làm hư hại ống, đầu nối.

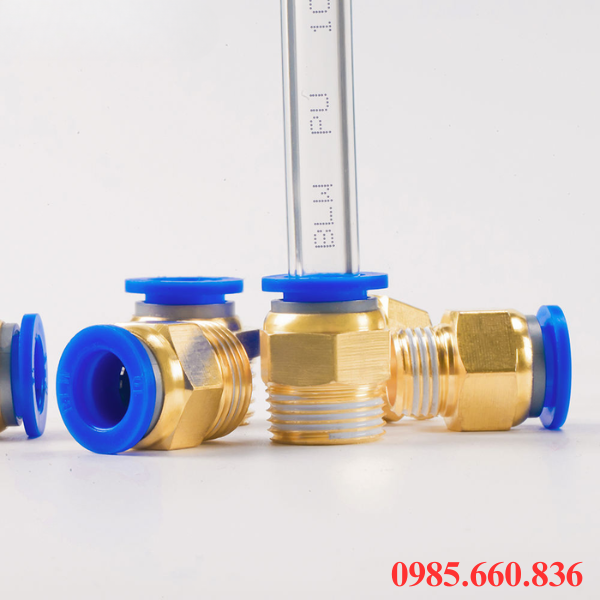

IV. Đặc điểm nổi bật đầu nối thẳng khí nén PC

Được đánh giá cao nhờ thiết kế tối ưu hệ thống khí nén, đầu nối thẳng khí nén PC hỗ trợ lắp đặt nhanh chóng, không cần dụng cụ, phù hợp thi công, bảo trì.

• Kết nối nhanh, thao tác đơn giản nhờ thiết kế giúp việc chỉ cần ấn ống vào là kết nối chắc chắn, không cần dụng cụ, giúp rút ngắn thời gian lắp đặt, sửa chữa.
• Độ kín cao, hạn chế rò rỉ nhờ bên trong có gioăng cao su kết hợp vòng kẹp giúp giữ ống chặt, đảm bảo không bị xì khí ngay khi làm việc liên tục.
• Chất liệu bền, chống ăn mòn nhờ thân nối làm từ nhựa kỹ thuật, đồng mạ niken có khả năng chịu lực, chống oxy hóa, phù hợp với nhiều môi trường làm việc.
• Đa dạng kích thước, dễ lựa chọn với nhiều size như PC4 PC6 PC8 PC10 PC12 tương ứng nhiêu ống, đáp ứng linh hoạt nhu cầu sử dụng.
• Thiết kế nhỏ gọn, linh hoạt lắp đặt nhờ kích thước gọn nhẹ, dễ lắp ở các vị trí hẹp, hệ thống phức tạp.
• Dễ tháo rời, tái sử dụng vì chỉ cần nhấn vòng nhả là có thể tháo ống nhanh mà không làm hỏng đầu nối, ống khí.

V. Ứng dụng đầu nối thẳng khí nén PC trong thực tế

Thiết kế tiện lợi, hiệu suất ổn định, đầu nối thẳng khí nén PC sử dụng phổ biến trong nhiều hệ thống thực tế.

• Dây chuyển sản xuất công nghiệp dùng để kết nối ống khí với van điện từ, xi lanh giúp truyền khí ổn định trong các hệ thống vận hành như sản xuất bao bì, linh kiện, cơ khí.
• Hệ thống máy tự động hóa ứng dụng trong robot công nghiệp, máy gắp đặt, máy đóng gói, nơi cần kết nối nhanh, dễ thay đổi cấu hình đường ống khí.
• Ngành thực phẩn, dược phảm sử dụng trong hệ thống khí nén sạch để vận hành máy chiết rót, đóng gói, đảm bảo đọ kín cao, hạn chế nhiễm bẩn.
• Xưởng cơ khí, sửa chữa để kết nối với máy nén khí, súng xì hơi, súng bắn đinh giúp thao tác nhanh, tháo lắp thuận tiện khi cần di chuyển, bảo trì.
• Ngành điện, điệ tử dùng trong dây chuyền sản xuất linh kiện, bảng mạch, nơi yêu cầu khí nén ổn định, chính xác.
• Hệ thống khí nén nhỏ, dân dụng ứng dụng trong mô hình kỹ thuật, hệ thống tưới tự động, thiết nị dùng khí quy mô nhỏ.
• Hệ thống cần bảo trì thường xuyên nhờ cơ chế nối nhanh, phù hợp ở những vị trí cần tháo lắp nhiều lần mà vẫn đảm bảo độ kín, độ bền.

VI. Tiêu chí lựa chọn đầu nối thẳng khí nén PC phù hợp

Để lựa chọn đầu nối thẳng khí nén PC phù hợp, cần xem xét nhiều yếu tố quan trọng giúp đảm bảo hệ thống hoạt động ổn định, kín khí, bền bỉ.

• Việc lựa chọn đúng kích thước ống khí, kích thước ren giúp đảm bảo độ kín, tránh rò rỉ khí, giúp lắp đặt nhanh, chính xác.
• Áp suất, nhiệt độ làm việc cần chọn sản phẩm phù hợp với điều kiện làm việc của hệ thống tránh nứt vỡ, giảm tuổi thọ, lựa chọn đúng giúp hệ thống ổn định, an toàn.
• Chất liệu đầu nối phổ biến như nhựa kỹ thuật, inox, đồng mạ niken chịu lực tốt, chống ăn mòn, tùy vào môi trường sử dụng để chọn vật liệu phù hợp.
• Độ kín, khả năng chống rò rỉ nư gioăng cao su, vòng đệm chất lượng tốt để đảm bảo độ kín, là yếu tố quan trọng vì rò rỉ khí làm giảm hiệu suất hệ thống, lãng phí năng lượng.
• Ưu tiên các loại đầu nối có thiết kế cắm nhanh giúp thao tác dễ, tiết kiệm thời gian thi công bảo trì, đảm bảo tuổi thọ, giảm chi phí bảo trì.
• Thương hiệu, chất lượng sản phẩm nên lựa chọn những thương hiệu uy tín giúp đảm bao chất lượng đồng đều, độ chính xác cao, hạn chế lỗi trong quá trình sử dụng.

VII. Hướng dẫn lắp đặt đầu nối thẳng khí nén PC đúng kỹ thuật

Để đảm bảo đầu nối hoạt động hiệu quả, kín khí, bền bỉ việc lắp đặt đầu nối thẳng khí nén PC đúng kỹ thuật là quan trọng, hạn chế rò rỉ, kéo dài tuổi thọ.

• Kiểm tra đầu nối ống khí trước khi lắp đặt, xem kích thước phù hợp với đầu nối không, đảm bảo ống không méo, nứt, bám bụi đầu cắt.
• Cắt ống khí đúng kỹ thuật, sử dụng dao cắt chuyên dụng để cắt ống vuông góc, giúp tăng độ kín khi lắp, tránh cắt xéo, làm dập ống.
• Kết nối đầu nối với thiết bị, vặn phần ren của đầu nối vào van, xi lạm, thiết bị khí nén, quấn băng tan vào ren để tăng độ kín, tránh rò rỉ.
• Lắp ống vào đầu nối, đưa ống khí vào đầu nối theo phương thẳng, ấn dứt khoát khi chạm đáy, vòng kẹp tự động giữ chặt ống.
• Kiểm tra độ chắc chắn, kéo nhẹ ống để kiểm tra đã được giữ chắc chưa, nếu ống không bị tuột ra là đã lắp đúng.
• Vận hành thử, kiểm tra rò rỉ cấp khí vào hệ thống, kiểm tra các vị trí kết nối, nếu phát hiện rò rỉ, cần tháo ra, lắp lại đúng kỹ thuật.
• Tháo ống khi cần, khi tháo chỉ cần nhấn vòng nhả, kéo ống ra nhẹ để tránh dùng lực mạnh gây hư hỏng.

VIII. Mua đầu nối thẳng khí nén PC uy tín giá tốt ở đâu

Để đảm bảo chất lượng, hiệu quả sử dụng lâu dài, nên lựa chọn mua đầu nối thẳng khí nén PC tại đơn vị uy tín như Thuận Phát. Tại đây quý khách có thể mua được sản phẩm chất lượng, giá tốt, đầy đủ chính sách cùng dịch vị hậu mãi tốt. Đến với Thuận Phát khách hàng không chỉ tìm kiếm sản phẩm chất lượng, giá ưu đãi mà còn trải nghiệm về dịch vụ hậu mãi tận tâm, nhiệt tình, chu đáo. Với nhiều năm kinh nghiệm trong ngành chúng tôi tự tin khẳng định rằng tất cả những sản phẩm đưa đến tay khách hàng đều là những dòng chính hãng 100%, nguồn gốc xuất xứ rõ ràng.

Chế độ bảo hành lên đến 12 tháng, đầy đủ CO~CQ, cung cấp phụ kiện đi kèm chính hãng. Ngoài ra còn có đội ngũ kỹ thuật dày dặn kinh nghiệm, luôn sẵn sàng hỗ trợ quý khách. Hướng dẫn lắp đặt, vận hành, bảo dưỡng, bảo trì, hỗ trợ giao hàng tận nơi nhanh chóng, giá cả cạnh tranh, minh bạch. Liên hệ ngay cho Thuận Phát Valve qua số điện thoại 0985.660.836 để được tư vấn, giải đáp, báo giá, cung cấp thông tin chi tiết.
