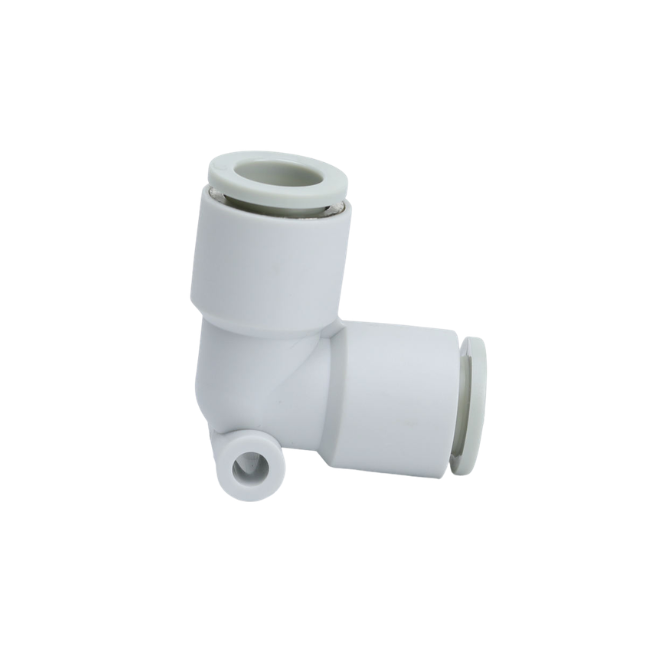

Đầu nối góc vuông PV trắng ống 4, 6, 8, 10, 12 mm

I. Thế nào là đầu nối góc vuông PV trắng

Là phụ kiện khí nén được sử dụng để kết nối các đoạn ống dãn khí theo góc 90 độ, đầu nối góc vuông PV trắng giúp thay đôi hướng dòng khí linh hoạt. Thiết kế với một đầu cắm nhanh cho ống nhựa PU, PE, một đầu ren ngoài để kết nối với va, xi lanh. Làm từ chất liệu nhựa cao cấp kết hợp với ren kim loại có độ bền cao, khả năng chịu áp lực tốt, chống rò rỉ khí. Dễ lắp đặt, thiết kế nhỏ gọn, đầu nối được sử dụng phổ biến trong hệ thống khí nén công nghiệp, dây chuyền sản xuất tự động. Đầu nối giúp tối ưu không gian lắp đặt, đặc biệt vị trí chật hẹp, cầm đi ống theo góc vuông, đảm bảo hệ thống vạn hành ổn định.

II. Đặc điểm đầu nối góc vuông PV trắng

Là phụ kiện khí nén được đánh giá cao, đầu nối vuông góc PV trắng với thiết kế tiện lợi, độ bền tốt, khả năng ứng dụng linh hoạt.

• Thiết kế góc vuông 90 độ giúp thay đổi hướng dòng khí dễ dàng, tối ưu không gian lắp đặt, đặc biệt các vị trí hẹp.
• Cơ chế cắm nhanh cho phép lắp đặt, tháo rời nhanh mà không cần nhiều dụng cụ hỗ trợ, tiết kiệm thời gian, công sức.
• Chất liệu bền bỉ nhờ thân làm từ nhựa kỹ thuật cao cấp, kết hợp ren kim loại đảm bảo độ chắc chắn, tuổi thọ cao.
• Khả năng chịu áp lực tốt, đảm bảo hoạt động ổn định trong môi trường khí nén, hạn chế rò rỉ khí.
• Độ kín cao với thiết kế gioăng, kết cấu chuẩn xác giúp kết nối chắc chắn, không bị thất thoát khí trong quá trình vận hành.
• Tương thích đa dạng kích thước ống, phù hợp với loại ống PU, PE có kích thước phổ biến như 4, 6, 8, 10, 12mm.
• Chịu được môi trường làm việc khắc nghiệt, có khả năng chống ẩm, chịu nhiệt, thích ứng tốt với nhiều điều kiện môi trường khác nhau.

> Xem thêm: Thiết bị thủy lực khí nén

III. Thông số kỹ thuật đầu nối góc vuông PV trắng 4, 6, 8, 10, 12mm

• Tên sản phẩm: Đầu nối góc vuông PV trắng
• Thân: Nhựa kỹ thuật cao cấp
• Ren: Đồng mạ niken, inox chống ăn mòn
• Màu sắc: Trắng
• Kích thước: 4, 6, 8, 10, 12mm
• Kiểu kết nối: Đầu cắm nhanh, ren ngoài
• Áp suất: 0 – 0.8Mpa
• Nhiệt độ: 0 – 60 độ C
• Môi trường: Khí nén, không khí sạch
• Bảo hành: 12 tháng

IV. Cấu tạo, nguyên lý hoạt động đầu nối góc vuông PV trắng

1. Cấu tạo đầu nối góc vuông PV trắng

Đầu nối góc vuông PV trắng được thiết kế với nhiều bộ phận giúp đảm bảo khả năng kết nối nhanh, chắc chắn, kín khí.

• Thân là phần khung chính sản phẩm được làm từ nhựa kỹ thuật cao cấp, độ bền cao, chịu lực tốt, bảo vệ chi tiết bên trong.
• Đầu cắm nhanh bộ phận dùng để kết nối trực tiếp với ống khí cho phép người dùng cắm ống vào dễ mà không cần dụng cụ hỗ trợ.
• Vòng kẹp có nhiệm vụ giữ chặt ống sau khi được cắm vào, chống tuột ống trong quá trình vận hành.
• Gioăng kín được làm từ cao su chuyên dụng, giúp tăng độ kín, ngăn chặn rò rỉ khí ra bên ngoài.
• Ren kết nối được làm từ đồng mạ niken, inox dùng để liên kết với thiết bị như van, xi lanh, bộ chia khí.

2. Nguyên lý hoạt đồng đầu nối góc vuông PV trắng

Đầu nối góc vuông PV trắng hoạt động dựa trên cơ chế cắm nhanh kế với hệ thống khóa, làm kín, đảm bảo kết nối chắc chắn, không rò rỉ khí. Cơ chế cắm nhanh, khi ống khí đưa vào đầu nối, vòng kẹp tự động siết chặt, giữ cố định ống, không cần sử dụng thêm phụ kiện. Cơ chế giữ, chống tuột ống vì vòng kẹp có thiết kế răng giữ, giúp bám chắc vào bề mặt ống, ngăn không cho ống bị bung khi có áp lực.

Cơ chế làm kín với gioăng cao su ôm sát ống, tạo độ kín cao, ngăn chặn tình trạng rò rỉ khí trong hệ thống. Nguyên lý dẫn khí là khí nén đi từ thiết bị qua phần ren, di chuyển bên trong thân nối, chuyển hướng 90 độ trước khi đi vào ống dẫn. Tháo lắp dễ dàng, khi cần tháo ống, chỉ cần nhấn vòng kẹp để giải phóng lực giữ, giúp rút ống ra nhanh chóng mà không hư hỏng. Nhờ nguyên lý hoạt động đơn giản, hiệu quả nên đâu nối giúp hệ thống vận hành ổn định, an toàn, tiết kiệm.

V. Ứng dụng đầu nối góc vuông PV trắng trong hệ thống

Sử dụng trong nhiều hệ thống khí nén, đầu nối góc vuông PV trắng có khả năng kết nối linh hoạt, thay đổi hướng dòng khí hiệu quả.

• Hệ thống khí nén công nghiệp dùng để kết nối ống dẫn khí với thiết bị như van điện từ, xi lanh, bộ lọc khí giúp hệ thống vận hành ổn định, kín khí.
• Dây chuyền sản xuất tự động ứng dụng trong máy móc tự động hóa, robot công nghiệp giúp dẫn khí đến cơ cấu chấp hành chính xác.
• Ngành chế tạo máy sử dụng trong thiết bị cơ khí, máy CNC, máy đóng gói, máy ép để đảm bảo việc cấp khí đúng, hiệu quả.
• Hệ thống lắp đặt không gian hẹp với thiết kế góc vuông 90 độ, đầu nối giúp việc đi ống gọn, tối ưu diện tích, dễ bố trị vị trí hạn chế.
• Hệ thống khí nén dân dụng áp dụng trong thiết bị sử dụng khí nén nhỏ như máy bơm khí, thiết bị sửa chữa, giúp kết nối nhanh chóng, tiện lợi.
• Ngành thực phẩm, y tế sử dụng trong hệ thống yêu cầu độ kín cao, đảm bảo không rò rỉ khí, giữ vệ sinh hệ thống.

VI. Lỗi thường gặp khi sử dụng đầu nối góc vuông PV trắng

Trong quá trình sử dụng đầu nối góc vuông PV trắng, việc lắp đặt vận hành không đúng cách có thể gặp một số lỗi phổ biến.

• Rò rỉ khí tại điểm kết nối thường xảy ra do ống chưa được cắm hết vào đầu nối, gioăng bị mòn, ren không siết chặt, làm giảm độ kín của hệ thống.
• Ống bị tuột ra khỏi đầu nối nguyên nhân do ống không đúng kích thước, vòng kẹp bị mòn, ống bị trầy xước làm khả năng bám giữ kém.
• Đầu nối bị nứt vỡ do chịu lực va đập mạnh, siết ren quá chặt, sử dụng trong môi trường áp suất, nhiệt độ vượt quá giới hạn cho phép.
• Tác nghẽn dòng khí vì xảy ra khi bên trong đầu nối bị bám bụi, dầu, dị vật, làm cảm trở lưu thông khí.
• Khó tháo lắp ống do vòng kẹp bị kẹt, biến dạng, sử dụng lâu ngày không được vệ sinh, bảo dưỡng.
• Giảm hiệu suất hệ thống khí nén khi đầu nối gặp lỗi nhưng không phát hiện kịp thời ảnh hưởng đến toàn bộ hệ thống, gây hao hụt áp suất, giảm hiệu quả làm việc.

VII. Một số loại đầu nối góc vuông PV trắng phổ biến

1. Đầu nối PV ren ngoài

• Sản phẩm: Đầu nối góc vuông Pv ren ngoài
• Thân: Nhựa kỹ thuật cao cấp
• Ren: Đồng mạ niken, inox
• Kích thước: 4, 6, 8, 10, 12mm
• Chuẩn ren: M5, 1/8”, 1/4", 3/8”, 1/2”
• Kiểu kết nối: 1 đầu cắm nhanh, 1 đầu ren ngoài
• Áp suất: 0 – 0.8 Mpa
• Nhiệt độ: 0 – 60 độ C
• Bảo hành: 12 tháng

2. Đầu nối PV ren trong

• Tên: Đầu nối góc vuông PV ren trong
• Thân: Nhựa kỹ thuật cao cấp
• Chất liệu: Đồng mạ niken, inox
• Kích thước: 4, 6, 8, 10, 12mm
• Chuẩn ren: M5, 1/8”, 1/4", 3/8”, 1/2”
• Áp suất: 0 – 0.8 Mpa
• Nhiệt độ: 0 – 60 độ C
• Bảo hành: 12 tháng

3. Đầu nối PV điều chỉnh hướng

• Sản phẩm: Đầu nối góc vuông PV xoay
• Thân nối: Nhựa kỹ thuật
• Ren: Đồng mạ niken, inox
• Kích thước: 4, 6, 8, 10, 12mm
• Chuẩn ren: M5, 1/8”, 1/4", 3/8”, 1/2”
• Khả năng xoay: 360 độ
• Áp suất: 0 – 0.8Mpa
• Nhiệt độ: 0 – 60 độ C
• Môi trường: Khí nén, không khí sạch
• Bảo hành: 12 tháng

4. Đầu nối PV mini

• Tên sản phẩm: Đầu nối góc vuông PV mini
• Thân: Nhựa kỹ thuật cao cấp
• Ren: Đồng mạ niken, inox
• Kích thước: 4, 6mm
• Chuẩn ren: M5, 1/8”
• Kiểu kết nối: 1 đầu cắm nhanh, 1 đầu ren
• Áp suất: 0 – 0.8Mpa
• Nhiệt độ: 0 – 60 độ C
• Bảo hành: 12 tháng

VIII. Mua đầu nối góc vuông PV trăng giá tốt tại Thuận Phát

Nếu bạn đang tìm đầu nối góc vuông PV trắng chất lượng, thì Thuận Phát là đơn vị cung cấp uy tín trên thi trường hiện nay. Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị khí nén, chúng tôi chuyên phân phối đa dạng dòng đầu nối với đầy đủ kích thước ống 4, 6, 8, 10, 12mm đáp ứng hầu hết nhu cầu sử dụng trong công nghiệp, dân dụng. Tất cả các sản phẩm tại Thuận Phát được đảm bảo về nguồn gốc, chất liệu bền bỉ, khả năng chịu áp, lực tốt, độ kín cao.

Ngoài ra với đội ngũ tư vấn kỹ thuật hỗ trợ khách hàng lựa chọn đúng đầu nối phù hợp với hệ thống, hướng dẫn lắp đặt, vận hành, bảo dưỡng, bảo trì. Chế độ bảo hành lên đến 12 tháng, đầy đủ CO~CQ, dịch vụ hậu mãi tận tâm. Cung cấp phụ kiện đi kèm chính hãng, hỗ trợ giao tận nơi nhanh chóng, giá cạnh tranh, minh bạch. Mọi thông tin vui lòng liên hệ cho chúng tôi qua số điện thoại 0985.660.836 để được tư vấn, cung cấp phụ kiện chính hãng.
