Cảm biến từ xy lanh Aritac

I. Khái niệm cảm biến từ xy lanh Airtac

Cảm biến từ xy lanh Airtac sử dụng để phát hiện vị trí của piston bên trong xy lanh khí nén qua từ trường. Khi piston di chuyển đến vị trí nhất định, cảm biến nhận tín hiệu từ trường chuyển đổi thành tín hiệu điện để truyền về hệ thống điều khiển. Được thiết kế để gắn trực tiếp lên thân xy lanh qua rãnh T – C giúp lắp đặt nhanh, gọn, không cần can thiệp cấu trúc bên trong. Nhờ khả năng làm việc ổn định, độ chính xác cao, dễ tích hợp, cảm biến là bộ phận quan trọng trong các hê thống khí nén tự động hóa hiện đại.

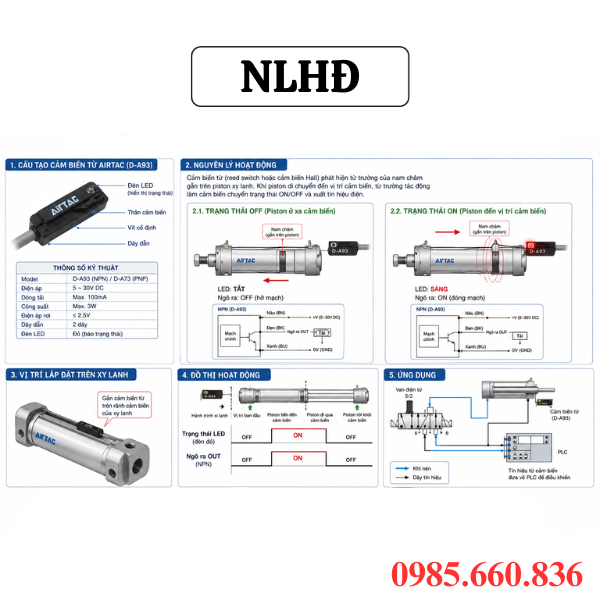

II. Nguyên lý hoạt động của cảm biến từ xy lanh Airtac

Cảm biến từ xy lanh Airtac hoạt động dựa trên từ trường của nam châm được tích hợp bên trong piston. Khi xy lanh vận hành, piston di chuyển dọc theo thân, mang theo từ trường. Piston di chuyển khí nén được cấp vào xy lanh, piston di chuyển trong thân, bên trong gắn nam châm vĩnh cửu. Khi đến gần vị trí cảm biến được gắn ngoài thân xy lanh từ trường tác động đến cảm biến.

Với cảm biến tiếp điểm từ, từ trường làm đóng mở tiếp điểm bên trong tạo tín hiệu ON/OFF. Cảm biến điện tử từ trường được chuyển đổi thành tín hiệu điện tử, giúp phản hồi nhanh, chính xác. Tín hiệu từ cảm biến gửi về PLC, bộ điều khiển để xử lý, giúp điều khiển thiết bị khác trong hệ thống. Nhờ nguyên lý này, cảm biến có thể phát hiện vị trí piston mà không cần tiếp xúc trực tiếp, giúp giảm mài mòn, tăng độ bền, đảm bảo hoạt động ổn định trong môi trường công nghiệp.

III. Thông số kỹ thuật cảm biến từ xy lanh Airtac

• Tên sản phẩm: Cảm biến từ xi lanh
• Điện áp: 5 – 240V
• Dòng tải: ≤ 100 mA
• Công suất: ≤ 10W
• Tín hiệu: ON/OFF
• Tần số: 200 Hz
• Nhiệt độ: -10 – 70 độ C
• Cấp bảo vệ: IP67
• Kiểu lắp: Rãnh T – C
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị thủy lực khí nén

IV. Đặc điểm nổi bật cảm biến từ xy lanh Airtac

Được đánh giá cao nhờ thiết kế tối ưu, khả năng làm việc ổn định trong môi trường công nghiệp, cảm biến từ xy lanh Airtac giúp kiểm soát vị trí chính xác, nâng cao hiệu suất, độ bền.

• Phát hiện không tiếp xúc, hoạt động dựa trên từ trường của nam châm trong piston nên không cần tiếp xúc cơ học, giảm ma sát, hạn chế hao mòn, tăng tuổi thọ.
• Phản hồi nhanh, chính xác, có khả năng nhận tín hiệu tức thì khi piston dịch chuyển đến vị trí cần giám sát, đảm bảo độ chính xác cao.
• Lắp đặt dễ, linh hoạt với thiết kế nhỏ gọn, có thể găn trực tiếp vào rãnh T, C trên thân xy lanh mà không cần gia công, giúp tiết kiệm thời gian.
• Tương thích đa dạng phù hợp với nhiều dòng xy lanh, hệ thống khí nén phổ biến, dễ thay thế, nâng cấp khi cần.
• Độ bền cao, chống môi trường tốt, đtạ chuẩn IP67, chống bụi, chống nước hiệu quả, hoạt động ổn định trong môi trường nhiều dầu, bụi.
• Tiết kiệm chi phí bảo trì, ít hư hỏng, không cần bảo dưỡng thường xuyên, giúp giảm chi phí vận hành lâu dài cho doanh nghiệp.

V. Ứng dụng cảm biến từ xy lanh Airtac trong thực tế

Ứng dụng rộng rãi trong nhiều lĩnh vực, cảm biến từ xy lanh với khả năng xác định chính xác vị trí piston, phản hồi nhanh.

• Dây chuyền sản xuất tự động dùng để xác định vị trí đóng mở xủ xy lanh, giúp đồng bộ công đoạn như cấp nhiên liệu, ép, đẩy sản phẩm.
• Máy đóng gói bao bì giúp giám sát hành trình xy lanh trong các bước như kẹp, hàn miệng túi, cắt bao bì, đảm bảo quy trình chính xác, liên tục.
• Ngành cơ khí, chế tạo máy ứng dụng trong các máy dập, máy ép, máy CNC để kiểm soát vị trí, chu kỳ hoạt động xy lanh.
• Hệ thống băng tải giúp phát hiện vị trí sản phẩm để điều khiển xy lanh đẩy, phân loại, dừng sản phẩm đúng thời điểm.
• Ngành thực phẩm, dược phẩm sử dụng trong dây chuyền yêu cầu độ chính xác cao, vận hành ổn định như chiết rót, đóng gói, phân loại.
• Robot, hệ thống tự động hóa kết hợp với PLC để điều khiển chuyển động giúp robot thực hiện thao tác chính xác thao từng vị trí.

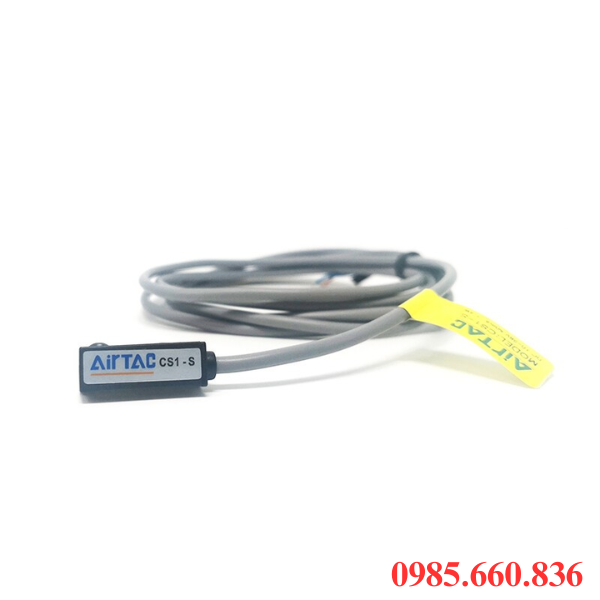

VI. Cách lựa chọn cảm biến từ xy lanh Airtac phù hợp

Việc lựa chọn đúng cảm biến từ xy lanh Airtac giúp hệ thống hoạt động ổn định, chính xác, bền bỉ.

• Loại cảm biến reed giá rẻ, dễ dùng, phù hợp ứng dụng cơ bản, còn soil state với độ bền cao, phản hồi nhanh, dùng cho hệ thống tự động hóa liên tục.
• Kiểu tín hiệu đầu ra được chọn theo hệ điều khiển PLC đang sử dụng để đảm bảo tương thích.
• Điện áp hoạt động thông dụng như 5V, 12V, 24V DC cần phù hợp với nguồn cấp của hệ thống.
• Kiểu lắp đặt phải tương thích với thiết kế xy lanh Airtac đang sử dụng để lắp đặt chắc chắn.
• Chiều dài dây, kiểu kết nối cần lựa chọn dây dài, ngắn phù hợp với vị trí lắp đặt, có thể chọn loại dắc cắm để dễ thay thế.
• Môi trường làm việc nếu môi trường có nhiều bụi, nước, rung động, nên chọn loại có chuẩn bảo vệ cao.
• Tốc độ phản hồi với máy chạy nhanh, cần cảm biến có tốc độ đáp ứng cao để đảm bảo tín hiệu chính.

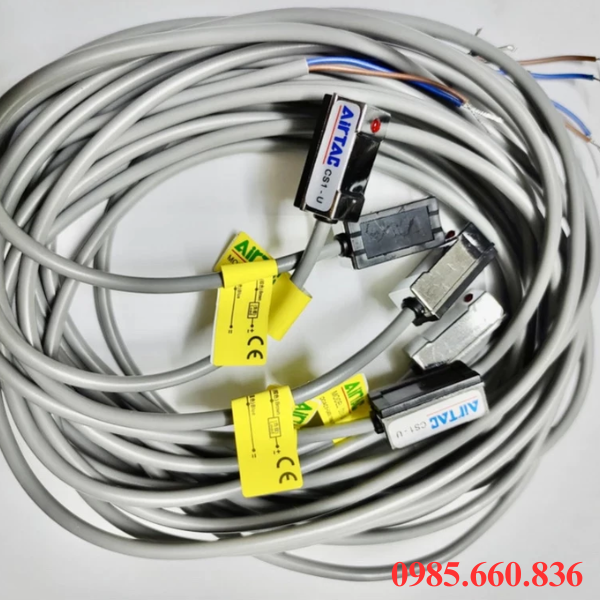

VII. Lỗi thường gặp, cách khắc phục khi sử dụng cảm biến từ xy lanh Airtac

Trong quá trình sử dụng, cảm biến từ xy lanh Airtac có thể gặp lỗi ảnh hưởng đến độ chính xác, ổn định của hệ thống.

• Không nhận tín hiệu do lắp sai vị trí, nam châm trong piston yếu, cảm biến bị hỏng, cần điều chỉnh lại vị trí cảm biến đúng thời điểm từ trường, kiểm tra xy lanh có nam châm, thay cảm biến nếu cần.
• Tín hiệu chập chờn không ổn định vì cảm biến lỏng, rung động, nhiễu điện từ, cố định chắc cảm biến, đi dây chống nhiễu, sử dụng loại chống nhiễu tốt.
• Đấu dây sai do nhầm sơ đồ đấu nối với PLC, cần kiểm tra lại sơ đồ, đấu đúng chuẩn tín hiệu theo hệ điều khiển.
• Cảm biến hoạt động sai vị trí nguyên nhân do lắp chưa đúng điểm hành trình piston, căn chỉnh lại vị trí cảm biến theo điểm cần phát tín hiệu.
• Đứt dây, hỏng dắc kết nối bởi môi trường làm việc khắc nghiệt, dây bị kéo căng, gập, thay dây mới chọn loại có độ bền cao, bảo vệ dây bằng ống gen.
• Cảm biến bị ảnh hưởn môi trường, không đạt chuẩn bảo vệ, sử dụng sai môi trường, dùng cảm biến có chuẩn IP65/IP67 lắp thêm hộp bảo vệ nếu cần.

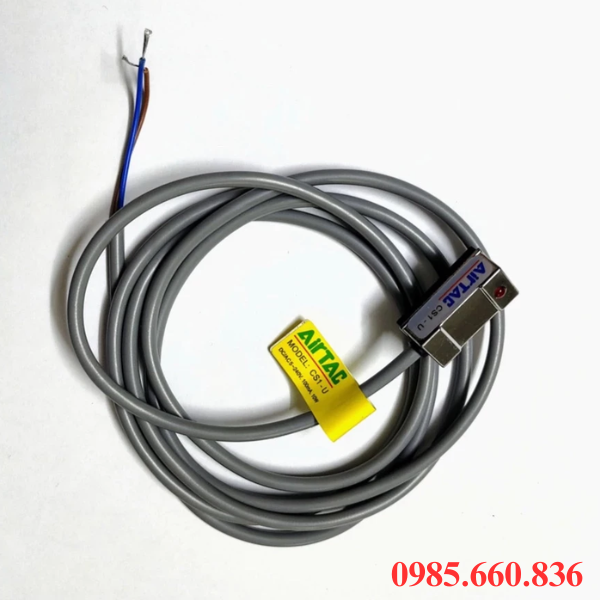

VIII. Báo giá cảm biến từ xy lanh Airtac giá tốt tại Thuận Phát
