Bơm cánh gạt 150T-75-94-116-FR

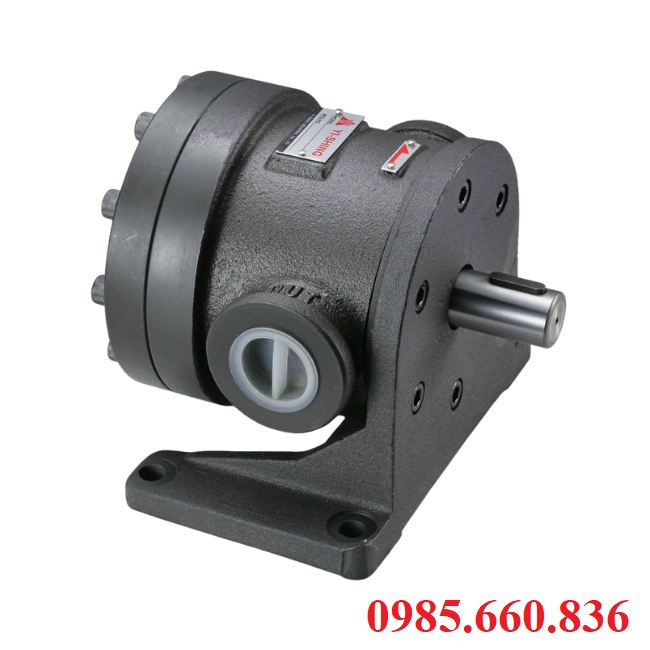

I. Giới thiệu về bơm cánh gạt 150T-75-94-116-FR

Bơm cánh gạt 150T-75-94-116-FR là dòng bơm thủy lực công nghiệp được thiết kế chuyên dụng cho các hệ thống yêu cầu lưu lượng lớn, áp suất làm việc ổn định và khả năng vận hành liên tục trong môi trường khắc nghiệt. Cấu tạo gồm nhiều tầng, thuộc nhóm bơm cánh gạt lưu lượng cố định nên thường ứng dụng phổ biến trong hệ thống máy ép, máy công nghiệp, dây chuyền sản xuất, thiết bị thủy lực nặng. Nổi bật nhờ thiết kế chắc chắn, khả năng làm việc ổn định, lưu lượng chính xác theo từng tầng, giúp giảm áp suất tổn thất và tối ưu hóa hiệu suất làm việc. Bơm được đánh giá cao nhờ vào tuổi thọ lâu dài, bảo trì đơn giản và hiệu quả vận hành cao.

II. Ưu điểm nổi bật của bơm cánh gạt 150T-75-94-116-FR

Bơm cánh gạt 150T-75-94-116-FR nổi bật nhờ vào những ưu điểm sau:

• Cung cấp lưu lượng chính xác theo từng tầng, luôn duy trì áp suất làm việc ổn định, đáp ứng tốt các yêu cầu khắt khe trong hệ thống thủy lực công nghiệp.
• Thiết kế cấu trúc nhiều tầng giúp bơm phân chia lưu lượng theo từng cấp, giảm tổn thất áp suất, tăng khả năng truyền động và tiết kiệm năng lượng.
• Hoạt động êm ái, độ rung thấp vì cánh gạt được thiết kế chuẩn, giảm ma sát và tiếng ồn khi vận hành, mang lại sự ổn định cho toàn bộ hệ thống.
• Chất lượng vật liệu cao cấp, độ bền vượt trội nhờ vào các bộ phận chính như trục, thân bơm, cánh gạt đều làm từ vật liệu chịu mài mòn và áp lực cao nên giúp bơm tăng tuổi thọ, giảm chi phí bảo trì.
• Dễ lắp đặt và bảo trì với kết cấu lắp ghép khoa học thuận tiện cho việc lắp đặt, kiểm tra và thay thế linh kiện khi cần thiết.
• Ứng dụng linh hoạt cho nhiều ngành công nghiệp, phù hợp với hệ thống thủy lực trong máy ép nhựa, máy công nghiệp, dây chuyền sản xuất và các ngành yêu cầu hiệu suất bơm cao.

III. Thông số kỹ thuật bơm cánh gạt 150T-75-94-116-FR

• Tên sản phẩm: Bơm cánh gạt
• Model: 150T-75-94-116-FR
• Lưu lượng: 75 – 150 L/min (tùy tầng)
• Áp suất: 210bar
• Tốc độ quay: 1200 – 1800 vòng/phút
• Hướng quay: Thuận chiều kim đồng hồ
• Đầu nối trục: Chuẩn SAE hoặc JIS tùy thiết kế
• Kiểu kết nối dầu: Mặt bích tiêu chuẩn
• Trọng lượng: 85 – 95 kg
• Ứng dụng: Máy ép nhựa, máy gia công cơ khí, máy ép cọc,…
• Xuất xứ: Mỹ, Nhật Bản, Đức
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

IV. Nguyên lý hoạt động, cấu tạo bơm cánh gạt 150T-75-94-116-FR

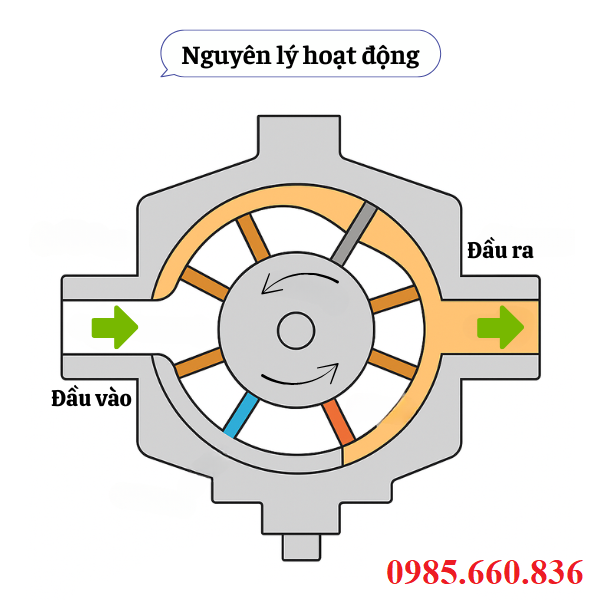

1. Nguyên lý hoạt động bơm cánh gạt 150T-75-94-116-FR

Bơm cánh gạt 150T-75-94-116-FR hoạt động dựa trên nguyên lý khi trục bơm quay, cánh gạt nằm trong các rãnh của motor bị lực ly tâm đẩy ra tiếp xúc sát với vỏ bơm. Khoang chứa giữa cánh gạt, rotor và vỏ bơm thay đổi thể tích khi rotor quay, tại vùng hút thể tích khoang tăng lên tạo ra chân không, dầu thủy lực được hút vào. Tại vùng đẩy, thể tích khoang giảm xuống, dầu bị ép ra ngoài tạo thành lưu lượng cấp cho hệ thống.

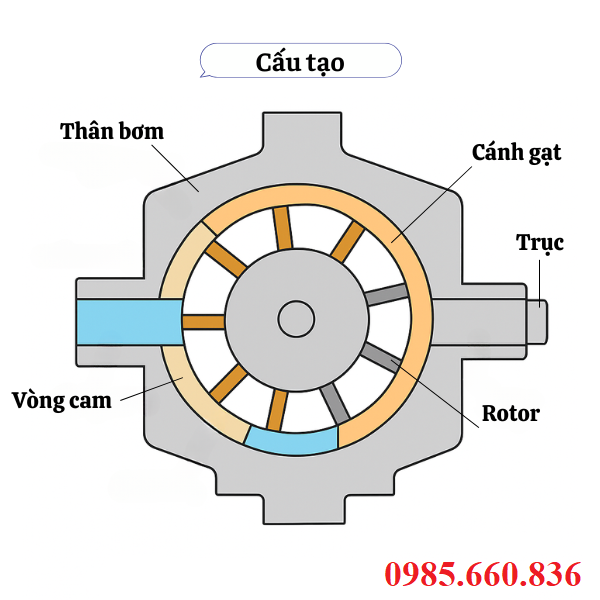

2. Cấu tạo bơm cánh gạt 150T-75-94-116-FR

Bơm cánh gạt 150T-75-94-116-FR có cấu tạo cơ bản gồm các bộ phận chính như:

• Vỏ bơm đóng vai trò quan làm thân bao quay rotor, bên trong vỏ có mặt tiếp xúc với cánh gạt, được chế tạo chính xác để đảm bảo độ kín khít và hiệu quả làm việc, vỏ được làm từ gang hoặc thép hợp kim chịu áp suất cao, bộ phận cố định của bơm.
• Rotor phần quay của bơm, lắp cố định với trục, trên rotor có các rãnh để lắp cánh gạt, khi rotor quay các cánh gạt được đẩy qua nhờ lực ly tâm hoặc lò xo, chất liệu cấu tạo từ thép kim tôi cứng, bền mặt được xử lý chống mài mòn.
• Cánh gạt làm từ chất liệu chống mài mòn, chịu lực tốt, gắn trong các rãnh rotor để di chuyển trượt ra vào để tạo khoang hút và khoang đầy dầu. Cánh gạt di chuyển linh hoạt trong rãnh rotor giúp thực hiện quá trình hút và đẩy dầu hiệu quả.
• Trục bơm phần nối liền với rotor đảm nhiệm việc dẫn truyền lực quay từ động cơ, gia công với độ cứng cao, bề mặt lắp ghép chuẩn theo tiêu chuẩn spline.
• Vòng bi được bôi trơn bằng dầu thủy lực tuần hoàn trong bơm, giúp đỡ và quay trục chính xác, giảm ma sát, giảm rung lắc khi bơm hoạt động.
• Phớt chặn dầu được lắp ở vị trí tiếp xúc giữa trục và thân bơm để ngăn không có dầu rò rỉ ra bên ngoài, bơm thường sử dụng phớt cơ khí chịu áp lực cao hoặc phớt chặn bằng cao su tổng hợp.
• Nắp bơm được lắp ở hai đầu của cụm vỏ - rotor giúp giữ kím toàn bộ kết cấu bên trong, một số loại bơm còn được tích hợp bộ phận định tâm hoặc cổng kết nối bổ sung.
• Bộ ghép tầng của dòng bơm này gồm 4 tầng, giữa các tầng sẽ có đĩa phân phối dầu, bạc dẫn hướng, ron làm kín để ngăn dầu rò và đảm bảo lưu lượng riêng biệt cho từng tầng.

V. Lưu ý khi lắp đặt và vận hành bơm cánh gạt 150T-75-94-116-FR

1. Lưu ý khi lắp đặt bơm cánh gạt 150T-75-94-116-FR

Kiểm tra đúng chiều quay của bơm phải đúng với ký hiệu trên thân, nếu sai chiều quay sẽ gây ảnh hưởng hư hỏng nghiêm trọng cho cánh gạt và trục.

Lắp đồng tâm giữa trục bơm và trục dẫn động để đảm bảo độ đồng tâm ≤ 0.05 mm tránh rung động, sử dụng khớp nối mềm tránh hiện tượng lệch trục.

Chắc chắn hệ thống hút không bị hở hoặc nghẹt, đường hút phải đủ tiết diện, càng ngắn càng tốt, không gấp khúc, kiểm tra và làm kín toàn bộ khớp nối đường ống.

Bảo đảm hệ thống sạch sẽ trước khi lắp đặt, làm sạch đường ống, bộ lọc, tránh cặn bẩn xâm nhập gây xước cánh gạt.

Đổ dầu vào bơm trước khi khởi động lần đầu giúp tránh hiện tượng chạy khô, gây cháy phớt hoặc mài mòn cánh gạt.

2. Lưu ý vận hành bơm cánh gạt 150T-75-94-116-FR

Khởi động không tải trong lần đầu cho bơm chạy không tải 5 – 10 phút để kiểm tra áp suất, tiếng ồn, lưu lượng.

Theo dõi áp suất và lưu lượng trong quá trình hoạt động để đảm bảo làm việc trong giới hạn thông số kỹ thuật, không để áp suất vượt ngưỡng làm việc của bơm.

Kiểm tra nhiệt độ dầu định kỳ nếu quá nhiệt dễ làm hư hỏng phớt, giảm tuổi thọ cánh gạt, nhiệt độ lý tưởng của dầu thủy lực từ 40 – 55 độ C.

Bảo dưỡng định kỳ, thay dầu, vệ sinh lọc dầu theo chu kỳ khuyến cáo, kiểm tra độ mòn của cánh gạt, phớt chặn dầu, không để bơm chạy khô hoặc thiếu dầu, luôn đảm bảo mức dầu đủ trong bình chứa, tránh hút khí.

VI. Sự khác biệt giữa bơm cánh gạt 150T-75-94-116-FR so với các van khác

Bơm cánh gạt lựa chọn lý tưởng cho những hệ thống cần sự cân bằng giữa áp suất – lưu lượng – độ bền và chi phí, nổi bật hơn so với dòng bơm khác bởi hiệu suất và sự bền bỉ, nhưng vẫn tiết kiệm và dễ vận hành hơn so với bơm piston.

Bơm cánh gạt 150T-75-94-116-FR được cấu tạo gồm rotor, cánh gạt, phớt và thân bơm, hoạt động dựa trên nguyên lý canh gạt trượt theo rotor quay tạo khoang hút và đẩy. Áp suất làm việc lên dén 210bar, lưu lượng ổn định, chính xác, nhiều tầng, vận hành êm, ít ồn. Ứng dụng cho hệ thống công nghiệp yêu cầu lưu lượng ổn định, chi phí hợp lý và bảo trì đơn giản.

Bơm piston cấu tạo gồm xi lanh, piston, bộ chuyển động, hoạt động dựa trên nguyên lý piston chuyển động tịnh tiến, áp suất rất cao từ 350bar – 700bar. Lưu lượng có thể thay đổi dễ dàng, dòng này thường có độ ồn cao, ứng dụng cho nơi cần áp suất cao, công trinh nặng, chi phí vận hành cao, bảo trì, bảo dưỡng phức tạp.

Bơm bánh răng cấu tạo gồm bánh chủ động và bị động, hoạt động dựa vào nguyên lý bánh răng ăn khớp tạo buồng hút và đẩy. Áp suất thấp dưới 150bar, lưu lượng cố định bơm này độ ồn tương đối. Ứng dụng cho hệ thống đơn giản, tải nhẹ, chi phí thấp, bảo trì, bảo dưỡng đơn giản.

Một số đặc điểm nổi bật riêng của dòng bơm cánh gạt 150T-75-94-116-FR là được thiết kế nhiều tầng, vận hành êm, rung động thấp, hiệu suất làm việc tốt trong áp suất trung bình, thích hợp cho hệ thống yêu cầu tiết kiệm năng lượng và lưu lượng ổn định.

VII. Báo giá bơm cánh gạt 150T-75-94-116-FR mới nhất

Hiện nay, bơm cánh gạt 150T-75-94-116-FR được cung cấp trên thị trường với nhiều mức giá khác nhau, tùy thuộc vào nguồn gốc xuất xứ, thương hiệu sản xuất và đơn vị phân phối van. Các sản phẩm chính hãng có nguồn gốc xuất xứ từ Nhật Bản, Mỹ thường có mức giá cao hơn so với các dòng của Đài Loan, Trung Quốc. Để nhận được báo giá chi tiết dòng bơm cánh gạt, quý khách vui lòng liên hệ Thuận Phát qua số Hotline 0985.660.836 để gặp các bạn chuyên viên hỗ trợ tư vấn lựa chọn sản phẩm phù hợp và báo giá chi tiết. Van công nghiệp Thuận Phát chúng tôi tự tin và khẳng định rằng luôn mang đến cho khách hàng những trải nghiệm tốt nhất về sản phẩm, dịch vụ hậu thuẫn, giá cả cạnh tranh, bảo hành 12 tháng, chĩnh hãng với đầy đủ giấy tờ.
