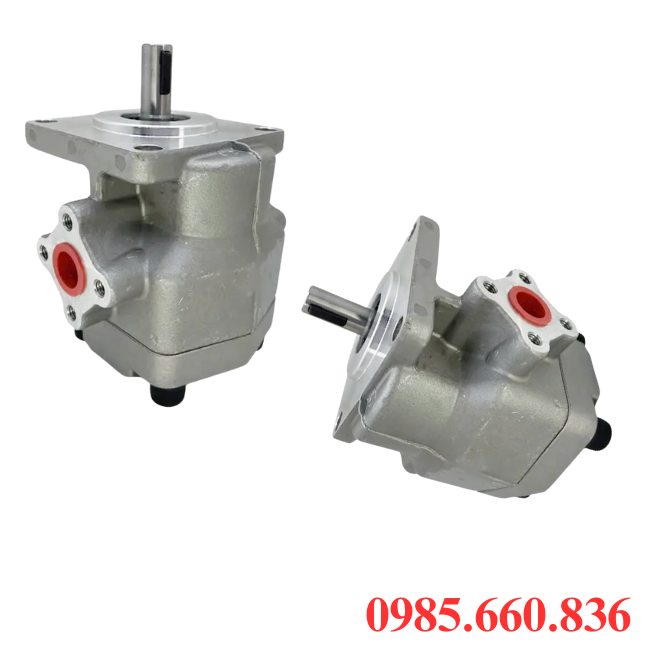

Bơm bánh răng HGP 2AF 9R-X-4B

I. Khái niệm về bơm bánh răng HGP 2AF 9R-X-4B

Bơm bánh răng HGP 2AF 9R-X-4B dòng bơm thủy lực thể tích dạng bánh răng ăn khớp ngoài được thiết kế chuyên dùng trong hệ thống truyền động thủy lực công nghiệp và máy móc cơ giới. Cấu tạo nhỏ gọn, độ bền cao, hoạt động ổn định với khả năng chịu áp suất lớn và lưu lượng làm việc chính xác. Nhờ nguyên lý hút – đẩy dầu thông qua sự qua của cặp bánh răng, bơm luôn đảm bảo hiệu suất truyền tải dầu thủy lực tối ưu, hạn chế rò rỉ và tổn thất năng lượng. Bơm được ứng dụng rộng rãi trong các thiết bị như máy ép, máy công trình hệ thống nâng hạ, xe cơ giới và các dây chuyền sản xuất công nghiệp, nơi yêu cầu tính ổn định, an toàn và hiệu quả cao trong vận hành.

II. Thông số kỹ thuật bơm bánh răng HGP 2AF 9R-X-4B

• Tên sản phẩm: Bơm bánh răng
• Model: HGP 2AF 9R-X-4B
• Dung tích: 9 cc/vòng
• Áp suất: 210 – 250bar
• Tốc độ định mức: 1.800 vòng/phút
• Tốc độ tối đa: 2.500 vòng/phút
• Trọng lượng: 1.7kg
• Lắp đặt: Mặt bích 4 lỗ
• Hướng quay: R – L
• Kiểu trục: X – Trục thẳng
• Ứng dụng: Máy ép gỗ, CNC, máy xúc, máy gặt
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

III. Cấu tạo, nguyên lý hoạt động bơm bánh răng HGP 2AF 9R-X-4B

1. Cấu tạo bơm bánh răng HGP 2AF 9R-X-4B

Được cấu tạo từ nhiều bộ phận cơ khí chính xác, phối hợp nhịp nhàng để tạo ra dòng chảy thủy lực ổn định, bơm bánh răng HGP 2AF 9R-X-4B cấu tạo gồm các bộ phận chính như sau:

• Thân bơm được làm từ hợp kim nhôm, gang cường độ cao, có vai trò định vị toàn bộ chi tiết, chịu áp lực lớn, tản nhiệt và bảo vệ các bộ phận bên trong.
• Bánh răng chủ động được gắn trực tiếp trục bơm, nhận moment xoắn từ động cơ, bánh răng bị động ăn khớp với bánh răng chủ động, quay đồng bộ để tạo dòng chảy.
• Trục bơm đa dạng kiểu loại như trục thẳng, gắn với bánh răng chủ động, giúp truyền động quay từ motor, động cơ đến bánh răng.
• Bạc lót, ổ trục được nằm ở hai đầu bánh răng, giúp giảm ma sát, giữ ổn định trục khi quay, làm từ vật liệu chị mài mòn, có rãnh dẫn dầu bôi trơn.
• Phớt chặn dầu được lắp tại đầu trục ra để ngăn dầu rò rỉ ra bên ngoài, đồng thời để bảo vệ trục khỏi bụi bẩn và tạp chất.
• Nắp bơm là phần che kín phía sau cụm bánh răng, được gia ố bằng mặt bích bốn lỗ để dễ lắp đặt và tháo bảo dưỡng.
• Cổng hút kết nối với đường ống hút, thường có đường kính lớn hơn cổng xả để đảm bảo hút dầu hiệu quả, cổng xả nối với đường ống áp suất, đẩy dầu đến hệ thống.

2. Nguyên lý hoạt động bơm bánh răng HGP 2AF 9R-X-4B

Bơm bánh răng HGP 2AF 9R-X-4B hoạt động theo nguyên lý truyền chất lỏng nhờ sự ăn khớp ngoài của cặp bánh răng. Quay khởi động trục nối với động cơ làm quay bánh răng chủ động, bánh răng chủ động kéo bánh răng bị động quay ngược chiều. Khi bánh răng rời khỏi vùng ăn khớp, khoảng trống giữa răng và thành bơm tăng lên, tạo ra cùng chân không nhờ đó dầu từ thùng chứa được hút vào qua cổng hút. Dầu được lấp đầy khe hở giữa răng và vách thân bơm, cặp bánh răng quay mang dầu đi vòng quanh vỏ bơm, không đi qua khe ăn khớp. Bánh răng đi vào vùng ăn khớp thể tích khe hở giảm dần, dầu bị ép ra ngoài qua cổng xả với áp suất cao, cung cấp cho hệ thống thủy lực. Quá trình hút – truyền – đẩy đầu được lặp lại liên tục theo vòng quay của bánh răng để tạo ra dòng chảy ổn định.

IV. Ưu điểm nổi bật của bơm bánh răng HGP 2AF 9R-X-4B

Kích thước nhỏ gọn, trọng lượng nhẹ, thân bơm bánh răng HGP 2AF 9R-X-4B được thiết kế tối ưu, gọn gàng, dễ dàng bố trí trong nhiều loại máy móc, vận chuyển, lắp đtặ thuận tiện kể cả không gian hẹp.

Hiệu suất làm việc cao, lưu lượng ổn định, kết hợp với thiết kế bánh răng chính xác, giúp bơm cung cấp lưu lượng đều đặn, giảm hiện tượng xung động và dao động áp suất, mang lại độ tin cậy cao.

Khả năng chịu áp suất lớn với áp suất định mức tới 210bar, áp suất tối đa 250bar, phù hợp cho ứng dụng đòi hỏi áp lực cao như máy ép, máy dập, hệ thống nâng hạ, xe công trình.

Độ bền cơ học cao vì thân làm bằng hợp kim nhôm, gang đặc biệt, chống biến dạng, nứt gãy, bánh răng và bạc lót được tôi cứng, chống mài mòn, đảm bảo tuổi thọ dài khi hoạt động liên tục.

Cấu tạo đơn giản, dễ bảo dưỡng, sửa chữa nhờ ít chi tiết chuyển động, dễ tháo lắp, thay thế phụ tùng, việc bảo trì định kỳ như kiểm tra phớt, thay dầu thủy lực đơn giản, tiết kiệm chi phí vận hành.

Khả năng làm việc liên tục trong môi trường khắc nghiệt, hoạt động ổn định trong dải tốc độ 600 – 2500 vòng/phút, có thể sử dụng trong điều kiện tải nặng, nhiệt độ thay đổi hoặc môi trường ngoài trời.

Có thể lựa chọn chiều quay thuận, ngược chiều tùy theo yêu cầu hệ thống, kiểu trục thẳng có then phổ biến, dễ đồng bộ với động cơ thủy lực, kiểu lắp mặt bích 4 lỗ chắc chắn, phù hợp nhiều chuẩn công nghiệp.

Chi phí đầu tư, vận hành hợp lý, giá thành bơm hợp lý so với các dòng bơm thủy lực khác cùng công suất, nhờ độ bền cao và dễ bảo dưỡng, chi phí vận hành lâu dài được tối ưu.

V. Ứng dụng bơm bánh răng HGP 2AF 9R-X-4B

Trong công nghiệp sản xuất, bơm bánh răng HGP 2AF 9R-X-4B sử dụng trong máy ép nhựa, máy dập kim loại, máy ép gỗ, CNC, bộ nguồn thủy lực cho dây chuyền tự động giúp vận hành chính các và liên tục.

• Trong máy công trình lắp trên xe nâng, xe xúc, xe ủi, xe cẩu, máy khoan cọc nhồi để điều khiển các cơ cấu nâng hạ, gầu xúc và cẩn thận.
• Trong hệ thống thủy lực công nghiệp sử dụng cho cầu nâng ô tô, bàn nâng thủy lực, thang máy thủy lực, máy cán, uốn kim loại mang lại sự an toàn ổn định.
• Trong nông nghiệp được tích hợp trên máy kéo, máy gặt đập liên hợp, máy cày, máy phun, tưới để vận hành hệ thống nâng ạ, điều chỉnh và truyền động.
• Trong vận tải và xe chuyên dụng được trang bị cho xe ben, xe ép rác, xe cứu hộ, xe bồn trộn hoặc xe bồn tưới nhựa đường giúp nâng hạ, ép hoặc quay bồn chứa hiệu quả.

VI. Tiêu chí lựa chọn bơm bánh răng HGP 2AF 9R-X-4B phù hợp

Khi lựa chọn bơm bánh răng HGP 2AF 9R-X-4B cho hệ thống thủy lực, cần cân nhắc các tiêu chí lựa chọn sau để đảm bảo được độ bền và hiệu quả.

• Lưu lượng bơm cần xác định theo nhu cầu vận hành của hệ thống như lưu lượng dầu cần thiết cho xi lanh, motor thủy lực, tốc độ làm việc của máy.
• Áp suất làm việc nên chọn đúng dải áp suất bơm có thể chịu được thường đến 210bar, phù hợp với tải trọng và yêu cầu công việc.
• Tốc độ quay nên kiểm tra tốc độ trục dẫn động của động cơ để tương thích với tốc độ làm việc tiêu chuẩn của bơm tối đa khoảng 3000 vòng/phút.
• Độ nhớt và loại dầu thủy lực phải đạt tiêu chuẩn ISO VG phù hợp, có khả năng bôi trơn tốt để tăng tuổi thọ của bơm.
• Kích thước và kiểu trục luôn đảm bảo trục bơm và mặt bích được lắp đặt tương thích với động cơ hoặc cụm thủy lực đang sử dụng.
• Môi trường làm việc nên xem xét điều kiện nhiệt độ, độ bụi bẩn, cường độ làm việc liên tục hay gián đoạn để lựa chọn bơm có khả năng chịu tải và độ bền cao.
• Thương hiệu và nhà cung cấp cần lựa chọn mua bơm chính hãng, có giấy tờ chứng nhận và được phân phối bởi đơn vị uy tín để đảm bảo chất lượng.

VII. Một số câu hỏi thường gặp khi sử dụng bơm bánh răng HGP 2AF 9R-X-4B

Bơm HGP 2AF 9R-X-4B thường có tuổi thọ bao lâu?

Tuổi thọ trung bình của bơm từ 3 – 5 năm, thực tế còn phụ thuộc vào điều kiện vận hành, nếu làm việc trong môi trường sạch, ít bụi, sử dụng dầu chất lượng và bảo trì đinh kỳ thì bơm có thể sử dụng lâu hơn, thậm chí trên 7 năm.

Có thể vận hành bơm liên tục nhiều giờ không?

Có thể vận hành liên tục nhưng cần chú ý bơm phải hoạt động trong dải áp suất thiết kế, nhiệt độ dầu không vượt quá 50 – 60 độ C, đảm bảo hệ thống có bình chứa dầu đủ lớn và có bộ tản nhiệt để tránh quá nhiệt khi chạy liên tục.

Loại dầu thủy lực nào phù hợp với bơm?

Khuyến nghị dùng dầu thủy lực ISO VG32 – 46 – 68 tùy vào điều kiện thời tiết và tải trọng, ở khí hậu nóng dầu VG46 thường được lựa chọn nhiều nhất. dầu phải sạch, không lẫn nước và tạp chất vi chất bẩn là nguyên nhâ gây xước bánh răng, giảm tuổi thọ bơm.

Nguyên nhân khiến bơm phát ra tiếng ồn lớn?

Nguyên nhân thường gặp như đường ống hút dầu bị hở, lọt khí, dầu thủy lực quá đặc, bị nhiễm bẩn, bánh răng, bạc lót bị mòn sau thời gian dài sư dụng, hệ thống thủy lực bị quá tải, áp suất cao hơn mức cho phép.

Bơm có cần bảo dưỡng định kỳ không?

Có cần bảo dưỡng định kỳ, một số lưu ý khi bảo dưỡng là sau 500 – 1000 giờ làm việc nên kiểm tra dầu và lọc, sau 1500 – 2000 giờ thì vệ sinh toàn bộ hệ thống, thay dầu mới nếu cần. Định kỳ 6 – 12 tháng nên kiểm tra tình trạng bạc lót, phớt chắn dầu, khe hở bánh răng, luôn giữ môi trường vận hành sạch tránh bụi bẩn và nước lọt vào dầu.

VIII. Lý do nên lựa chọn bơm bánh răng HGP 2AF 9R-X-4B cho hệ thống của bạn

Việc lựa chọn đúng loại bơm trong hệ thống thủy lực hiện đại giúp đóng vai trò quyết định đến hiệu suất vận hành, độ bền và chi phí bảo dưỡng. Bơm bánh răng HGP 2AF 9R-X-4B luôn đáp ứng tốt về lưu lượng, áp suất, độ ổn định, vậy nên luôn là sự lựa chọn hoàn hảo cho hệ thống dự án, dây chuyền sản xuất.

• Hiệu suất cao, hoạt động ổn định, cung cấp lưu lượng đều, ít dao động, giúp hệ thống vậ hành trơn tru, chính xác.
• Thiết kế chắc chắn, chịu áp lực lên đến 210bar, phù hợp cho cả những hệ thống làm việc nặng trong công nghiệp và máy công trình.
• Chất liệu bánh răng và thân được cấu tạo từ hợp kim chất lượng cao, chống mài mòn, tăng tuổi thọ ngay cả khi hoạt động liên tục.
• Lắp đặt được trên nhiều loại máy móc như máy ép nhựa, CNC, xe nâng, xe ben, máy nông nghiệp, mà không bị thay đổi nhiều về kết cấu.
• Dễ lắp đặt, bảo dưỡng đơn giản nhờ kích thước tiêu chuẩn, thay thế nhanh chóng, dễ kiểm tra dầu, lọc và phớt, tiết kiệm thời gian bảo trì.
• Tiết kiệm chi phí vận hành nhờ hiệu suất cao, ít hư hỏng, tuổi thọ lâu dài, bơm giúp giảm chi phí bảo dưỡng và thay thế phụ tùng.
• Phân phối chính hãng và khi mua sản phẩm quý khách được cam kết về chất lượng, chính sách bảo hành, nguồn gốc xuất xứ, dịch vụ hậu mãi, uy tín chất lượng.

Tham khảo: Bơm bánh răng HGP 2AF 8R-X-4B

Hotline liên hệ đặt hàng: 0985.660.836
