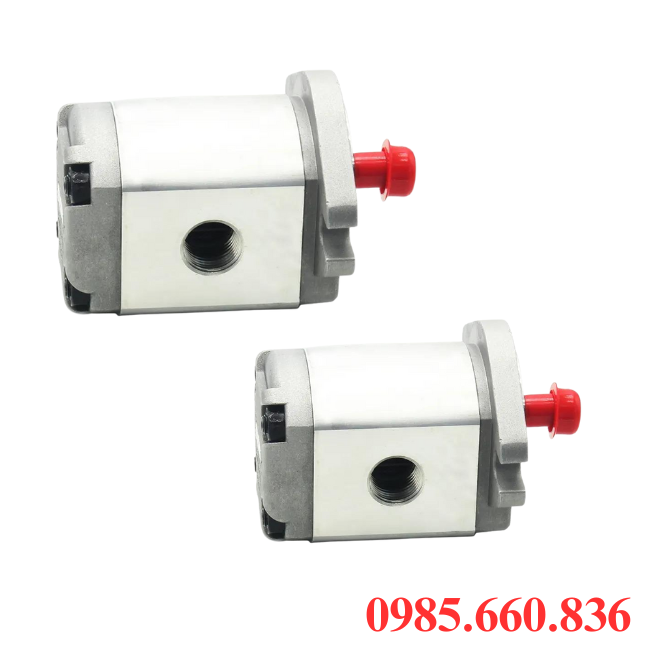

Bơm bánh răng HGP 17R-X-2B | D15.8, D17.46, D19.05

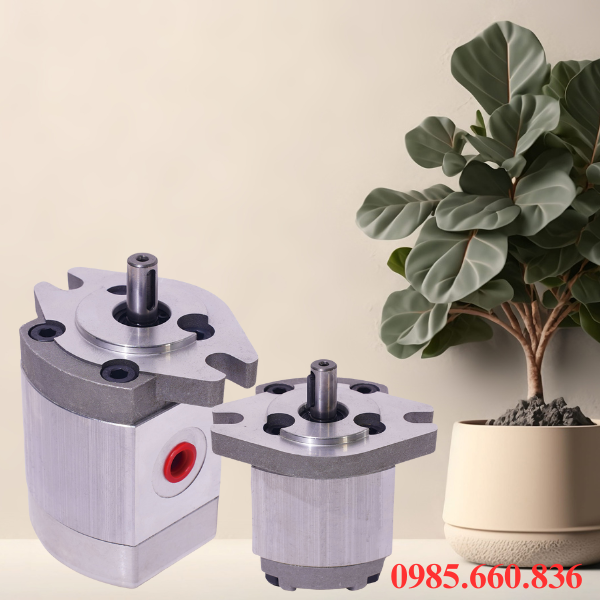

I. Khái quát về bơm bánh răng HGP 17R-X-2B | D15.8, D17.46, D19.05

Bơm bánh răng HGP 17R-X-2B | D15.8, D17.46, D19.05 sản phẩm bơm thủy lực được thiết kế chuyên dụng cho hệ thống truyền động yêu cầu áp suất cao, lưu lượng ổn định và độ bền vượt trội. Hoạt động dựa trên nguyên lý ăn khớp của cặp bánh răng, giúp chuyển đổi năng lượng cơ học thành năng lượng thủy lực một cách hiệu quả. Điểm nổi bật của dòng này là khả năng vận hành ổn định, êm ái, ít rung lắc cùng với tuổi thọ cao nhờ thiết kế từ các chất lượng, chống mài mòn tốt. Đa dạng kích thước trục D15.8, D17.46, D19.05 bơm phù hợp để lắp đặt cho nhiều loại hệ thống khác nhau, đảm bảo tính linh hoạt trong ứng dụng. Ứng dụng đa dạng trong máy ép, máy công trình, hệ thống thủy lực công nghiệp, xe nâng, máy nông nghiệp và nhiều thiết bị khác mang lại hiệu suất làm việc cao và giảm thiểu chi phí bảo trì trong suốt quá trình sử dụng.

II. Thông số kỹ thuật bơm bánh răng HGP 17R-X-2B

• Tên sản phẩm: Bơm bánh răng
• Model: HGP 17R-X-2B
• Đường kính trục: D15.8, D17.46, D19.05
• Dung tích: 16.5 – 19.2 cc/vòng
• Áp suất: 210 – 250bar
• Tốc độ: 500 – 3000 vòng/phút
• Trục: X – Trục thẳng
• Kiểu lắp: Mặt bích 2 lỗ
• Chất liệu: Hợp kim nhôm
• Khối lượng: 2.8 – 3.0kg
• Ứng dụng: Máy ép, máy công trình, hệ thống thủy lực công nghiệp, xe nâng
• Bảo hành: 12 tháng

III. Cấu tạo, nguyên lý hoạt động bơm bánh răng HGP 17R-X-2B

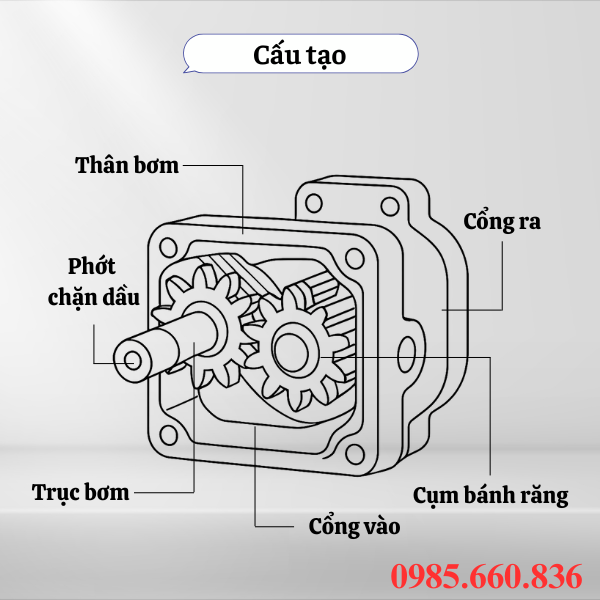

1. Cấu tạo bơm bánh răng HGP 17R-X-2B

Thiết kế chuyên dụng cho hệ thống thủy lực áp suất cao, bơm bánh răng HGP 17R-X-2B cấu tạo gồm nhiều bộ phận và được liên kết chặt chẽ, đảm bảo hiệu suất, độ bền.

• Thân bơm có độ bền cơ học lớn, khả năng chống mài mòn, tản nhiệt tốt, thiết kế liền khối, gia công chính xác, cố định toàn bộ cụm bánh răng, chất liệu hợp kim nhôm, gang chịu lực cao.
• Cụm bánh răng chủ động và bị động được cấu tạo từ thép hợp kim, tôi luyện để tăng độ cứng, khi quay khe hở giữa răng tạo ra vùng hút và vùng nén giúp dầu di chuyển từ cổng hút sáng xả.
• Trục bơm là trục thẳng ký hiệu X với các kích thước tiêu chuẩn D15.8, D17.46, D19.05 phù hợp nhiều kiểu lắp đặt, bề mặt được xử lý chống mài mòn, đảm bảo truyền động ổn định bền bỉ.
• Ổ trục và bạc lót làm từ vật liệu chịu mài mòn, ma sát thấp, giữ cho trục và bánh răng quay êm, giảm rung lắc, duy trì khe hở hợp lý để tăng hiệu suất cho bơm bánh răng.
• Nắp bơm gồm nắp trước và nắp sau được gia công chính xác để cố didjnhj bánh răng và trục, tích hợp các rãnh dầu bôi trơn, hạn chế hao mòn trong quá trình vận hành.
• Phớt chặn dầu và gioăng làm kín  được lắp ở vị trí trục và mặt bích, ngăn dầu rò rỉ, duy trì áp suất ổn định trong buồng bơm.
• Cổng dầu vào – ra được đặt đối xứng trên thân bơm, theo tiêu chuẩn ren hoặc mặt bích 2 lỗ, kích thước phù hợp để kết nối với hệ thống ống dẫn dầu thủy lực, đảm bảo lưu lượng ổn định.

2. Nguyên lý hoạt động bơm bánh răng HGP 17R-X-2B

Bơm bánh răng HGP 17R-X-2B vận hành dựa trên chuyển động quay của cặp bánh răng ăn khớp bên trong thân bơm. Trục bơm quay bánh răng chủ động kéo bánh răng bị động quay theo, khoang giữa bánh răng và thân được mở rộng, tạo vùng chân không ở cổng hút, áp suất trong khoang giảm, dầu thủy lực từ thùng chứa được hút vào bơm. Bánh răng tiếp tục quay, dầu bị kẹp trong khoang giữa răng bánh răng và thân bơm, dầu được vận chuyển dọc theo vách từ phía hút sang xả, không bị trộn lẫn trở lại nhờ sự kín của hai bánh răng. Ở cổng xả hai bánh răng ăn khớp với nhau, thể tích giữa răng giảm dần, dầu bị ép ra khỏi khoang và thoát ra ngoài theo đường ống áp lực, quá trình được diễn ra liên tục theo vòng quay của bánh răng tạo dòng chảy ổn định, áp suất cao.

IV. Ưu, nhược điểm bơm bánh răng HGP 17R-X-2B

1. Ưu điểm bơm bánh răng HGP 17R-X-2B

Kết cấu đơn giản, độ bền cao bơm bánh răng HGP 17R-X-2B với thiết kế nhỏ gọn, ít chi tiết chuyển động nên khó hư hỏn, thân bơm và bánh răng được làm từ chất liệu hợp kim chịu lực, chống mài mòn tốt, tuổi thọ dài.

Hiệu suất làm việc ổn định, giúp cung cấp lưu lượng dầu đều đặn, áp suất cao, ít dao động, hoạt động êm, rung lắc thấp phù hợp với hệ thống thủy lực yêu cầu làm việc liên tục.

Khả năng chịu áp suất và tải trọng nặng do làm việc tốt trong điều kiện áp suất đến 210bar, áp suất tối đa 250bar, đáp ứng nhu cầu vận hành của nhiều loại máy công trình, máy ép, xe nâng, thiết bị công nghiệp.

Tương thích linh hoạt vì có nhiều trục D15.8, D17.46, D19.05 và kiểu lắp mặt bích 2B, dễ tích hợp vào nhiều hệ thống khác nhau, cổng hút – xả đa dạng theo tiêu chuẩn quốc tế, thuận tiện thay thế hoặc nâng cấp.

Chi phí hợp lý, bảo trì dễ dàng bởi giá thành cạnh tranh so với các dòng bơm thủy lực khác, bảo dưỡng đơn giản, phụ tùng thay thế sẵn có, giảm chi phí vận hành lâu dài.

2. Nhược điểm bơm bánh răng HGP 17R-X-2B

Dù có nhiều ưu điểm nổi bật và vượt trội nhưng bơm bánh răng HGP 17R-X-2B vẫn còn tồn tại nhiều hạn chế cần lưu ý trong quá trình sử dụng.

• Độ ồn cao, khi hoạt động ở áp suất lớm, tốc độ cao bơm hay phát ra tiếng ồn, không phù hợp với hệ thống yêu cầu độ êm tuyệt đối.
• Hiệu suất và thể tích thường thấp hơn đặc biệt khi vận hành trong thời gian dài hay có hiện tượng rò rỉ nội bộ.
• Lưu lượng khó điều chỉnh vì hầu như dòng này là lưu lượng cố định, không điều chỉnh được dễ dàng như piston.
• Khả năng làm việc ở áp suất cao còn hạn chế, không thích hợp cho các hệ thống yêu cầu áp suất siêu cao.
• Do cấu tạo đơn giản, khe hở giữa chi tiết có xu hướng tăng sau thời gian sử dụng, khi mòn nhiều sẽ gây giảm áp suất, lưu lượng.

V. Ứng dụng thực tế bơm bánh răng HGP 17R-X-2B

Không chỉ được dùng trong hệ thống thủy lực thông thường mà bơm bánh răng HGP 17R-X-2B còn được sử dụng trong nhiều loại máy móc và dây chuyền công nghiệp.

Ngành công nghiệp chế tạo, sản xuất máy ép nhựa, máy dập kim loại, máy ép gỗ, thủy lực giúp cấp dầu áp suất cao để điều khiển xi lanh ép, đóng mở khuôn chính xác, duy trì lực ép mạnh, ổn định, đảm bảo lực nén lớn.

Máy công trình và thiết bị xây dựng của máy xúc, máy ủi, máy lu, máy khoan cọc nhồi, xe nâng người, cần cẩu nhỏ để cấp dầu cho hệ thống cần gầu, nâng hạ, điều khiển xi lanh ép, đảm bảo an toàn khi năng tải ở độ cao.

Ngành vận tải, kho bãi cho xe nâng hàng, xe tải ben thủy lực để bơm dầu cho xi lanh nâng hạ càng, nghiêng khung, dịch chuyển ngang, hỗ trợ cơ cấu nâng thùng hàng trong quá trình vận chuyển.

Máy nông nghiệp, máy cày, kéo, gặt, máy phun, gieo hạt sử dụng cho hệ thống lái thủy lực, nâng hạ dàn cày, vận hành xi lanh điều chỉnh độ cao, đảm bảo hoạt động ổn định chính xác.

Ngành luyện kim, tái chế của máy ép, phế liệu, cắt thép tấm, cán thép nhỏ tạo lực ép lớn để nén chặt kim loại, nhựa phế thải, cấp dầu cho xilanh dao cắt hoạt động nhanh và mạnh, truyền lực ổn định, giảm rung lắc trong quá trình cán.

Khai khoáng và môi trường của máy khoan thủy lực trong mỏ, máy ép bùn, xử lý rác thải, dùng để cấp dầu cho xi lanh khoan, cơ cấu xoay, tạo áp suất cần thiết để ép lọc, tách nước.

Hệ thống thủy lực công nghiệp khác, dùng trong xưởng cơ khí kho vận để nâng hạ hàng hóa, tạo áp lực chuẩn xác để kiểm tra độ bền sản phẩm cơ khí đảm bảo chuyển động ổn định trong gia công chính xác.

VI. Khả năng vận hành bơm bánh răng HGP 17R-X-2B trong điều kiện làm việc khác nhau

Được thiết kế tối ưu cho nhiều môi trường vận hành đa dạng, từ hệ thống thủy lực công nghiệp đến máy công trình nông nghiệp, bơm bánh răng HGP 17R-X-2B với khả năng làm việc của bơm trong từng điều kiện.

Áp suất cao, bơm có khả năng tạo áp suất ổn định nhờ cặp bánh răng chính xác và thân bơm gia công cứng vững, duy trì hiệu suất ổn định khi hoạt động liên tục với tải nặng, giảm rung lắc, hao hụt lưu lượng.

Hoạt động trong môi trường khắc nghiệt nhờ vật liệu cấu tạo có khả năng chịu nhiệt tốt, dầu thủy lực phù hợp, ở nhiệt độ thấp vẫn khởi động được, lưu lượng không bị sụt giảm nếu dầu có độ nhớt phù hợp.

Trong điều kiện bụi bẩn, môi trường ô nhiễm bơm có kết cấu kín, hạn chế dầu rò rỉ ra ngoài, hệ thống lọc dầu được bảo dưỡng định kỳ, bơm hoạt động bền bỉ, ít hỏng trong nhiều môi trường bụi bẩn như khai khoáng, công trình ngoài trời.

Khả năng vận tải dài hạn, ít nhiệt, nhờ thiết kế khe hở hợp lý giữa bánh răng và thân bơm, phù hợp cho dây chuyền sản xuất công nghiệp, máy ép, máy cắt kim  loại cần lực ép lớn, ổn định.

Trong điều kiện làm việc gián đoạn, thay đổi thường xuyên tải giúp đáp ứng tốt nhờ khả năng thay đổi lưu lượng áp suất, độ bền bánh răng cao giúp bơm ít bị ảnh hưởng bởi tình trạng đóng mở nhiều lần.

Môi trường có độ ẩm cao, ngoài trời bpwm có chất liệu xử lý hống gỉ, kết hợp với dầu thủy lực chống oxy hóa, vận hành ổn định, phù hợp cho thiết bị xây dựng, máy nông nghiệp thường xuyên hoạt động ngoài trời.

VII. Quy trình kiểm tra bảo dưỡng định kỳ bơm bánh răng HGP 17R-X-2B

Kiểm tra hàng ngày, quan sát áp suất, lưu lượng và độ ồn khi bơm bánh răng HGP 17R-X-2B hoạt động, phát hiện sớm hiện tượng rò rỉ dầu, rung lắc bất thường, đảm bảo dầu nằm trong mức cho phép.

Kiểm tra mức dầu, chất lượng dầu, siết chặt lại các bulong, khớp nối để tránh rung động làm lỏng bơm, vệ sinh sạch dẽ khu vực quanh bơm để hạn chế bụi bẩn bám dính.

Kiểm tra độ mài mòn của bánh răng và phớt dầu, đánh giá tình trạng lọc dầu, thay thế nếu bị tắc nghẽn, đo kiểm khe hở trục và tình trạng ổ bi, bạc lót khi bảo dưỡng hàng tháng.

Thay dầu thủy lực toàn bộ hệ thống súc rửa sạch thùng dầu và đường ống, kiểm tra trục bơm, vòng bi, phớt, gioăng thay thế nếu có dấu hiệu xuống cấp, đánh giá tổng hiệu suất của bơm.

Dùng dầu thủy lực đúng cấp độ nhớt, chất lượng cao tránh giảm hiệu quả bơm, tháo lắp, vệ sinh sạch tránh để bụi bẩn xâm nhập vào buồng bơm, tuân thủ đúng hướng dẫn từ nhà sản xuất, tránh tháy đổi cấu tạo làm ảnh hưởng đến hiệu suất.

VIII. Lý do nên chọn Thuận Phát là địa chỉ bơm bánh răng HGP 17R-X-2B uy tín

Việc lựa chọn nhà cung cấp uy là yếu tố quan trọng quyết định hiệu quả và độ bền của hệ thống thủy lực. Thuận Phát là địa chỉ được nhiều doanh ngiệp tin tưởng và lựa chọn khi mua bơm bánh răng HGP 17R-X-2B. Tất cả các sản phẩm đều chính hãng, đảm bảo chất lượng, nhập khẩu trực tiếp từ nhà sản xuất uy tín, đầy đủ CO~CQ. Đa dạng chủng loại thông số, đầy đủ model với nhiều kích thước trục đáp ứng linh hoạt nhu cầu lắp đặt. Giá cạnh tranh, minh bạch, giá cả rõ ràng, với nhiều ưu đãi hấp  dẫn, có thể cân đối giữa chi phí và chất lượng, giúp doanh nghiệp tiết kiệm tối đa. Đội ngũ kỹ sư am hiểu hệ thống thủy lực, luôn sẵn sàng hỗ trợ tư vấn lắp đặt, vận hành và bảo dưỡng để tối ưu hiệu suất. Chính sách bảo hành chính hãng theo tiêu chuẩn nhà sản xuất, hỗ trợ đổi trả nếu phát hiện lỗi kỹ thuật, cung cấp phụ tùng thay thế chính hãng. Thuận Phát thương hiệu được nhiều khách hàng trong các lĩnh vực công nghiệp, xây dựng, nông nghiệp tin tưởng và lựa chọn, đơn vị có kinh nghiệm lâu năm trong lĩnh vực phân phối thiết bị thủy lực toàn quốc. Mọi thông tin chi tiết quý khách có thể tham khảo và liên hệ cho chúng tôi qua số Hotline 0985.660.836 để được hỗ trợ tư vấn, lựa chọn báo giá chi tiết.

Tham khảo: Bơm bánh răng HGP 14R-X-2B | D15.8, D17.46, D19.05

Hotline liên hệ đặt hàng: 0985.660.836
