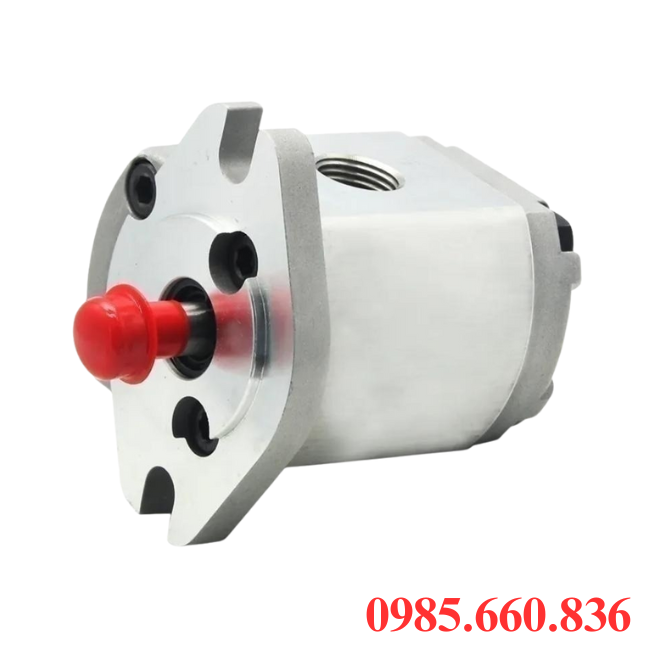

Bơm bánh răng HGP 10R-X-2B | D15.8, D17.46, D19.05

I. Giới thiệu về bơm bánh răng HGP 10R-X-2B | D15.8, D17.46, D19.05

Bơm bánh răng HGP 10R-X-2B dòng bơm thủy lực chất lượng cao, thiết kế nhỏ gọn nhưng mang lại hiệu suất làm việc ổn định và bền bỉ. Tùy chọn đường kính trục D15.8, D17.46, D19.05, đáp ứng linh hoạt nhiều yêu cầu lắp đặt trong hệ thống thủy lực khác nhau. Nổi bật nhờ khả năng tạo áp suất cao, lưu lượng ổn định, cấu tạo chắc chắn giúp giảm thiểu hao mòn trong quá trình vận hành. Là lựa chọn tối ưu cho doanh nghiệp cần giải pháp bơm thủy lực hiệu quả, tiết kiệm chi phí bảo trì. Được ứng dụng phổ biến trong các ngành công nghiệp cơ khí, máy ép nhựa, máy công trình, xe nâng, máy nông nghiệp và nhiều thiết bị thủy lực khác.

II. Cấu tạo, nguyên lý hoạt động bơm bánh răng HGP 10R-X-2B | D15.8, D17.46, D19.05

1. Cấu tạo bơm bánh răng HGP 10R-X-2B

Được thiết kế với cấu tạo đơn giản nhưng độ bền chính xác cơ khí rất cao, đảm bảo hoạt động ổn định trong môi trường áp suất lớn, bơm bánh răng HGP 10R-X-2B cấu tạo gồm:

• Vỏ bơm có khả năng chống biến dạng, chịu áp suất tốt, tản nhiệt nhanh, được gia công chính xác để ôm khít bánh răng, giảm rò rỉ dầu.
• Cặp bánh răng chủ động, bị động gia công với độ chính xác cao, đảm bảo ăn khớp chặt chẽ, giảm tiếng ồn khi vận hành, chất liệu là thép hợp kim đã qua xử lý nhiệt.
• Trục bơm được xử lý chống mài mòn, chống công vênh khi làm việc ở tải lớn, nhiều chuẩn đường kính trục phù hợp đa dạng hệ thống, truyền lực từ động cơ sang bánh răng chủ động.
• Vòng bi bạc đỡ được lắp ở hai đầu của trục, giảm ma sát trong quá trình quay, giúp tăng tuổi thọ, ổn định trục, hạn chế hao mòn.
• Nắp bơm bắt chặt với thân bằng bulong cường lực, giúp giữ ổn định toàn bộ kết cấu hạn chế rò rỉ dầu.
• Phớt làm kín được lắp tại vị trí của trục ra, có chức năng giúp ngăn dầu thủy lực rò rỉ, bảo vệ trục và vòng bi.
• Cửa hút – xả thiết kế để giảm tối đa tổn thất áp suất và hạn chế tạo bọt khí trong dầu, cửa hút nối với thùng dầu thủy lực, cửa xả nối với hệ thống.

2. Nguyên lý hoạt động bơm bánh răng HGP 10R-X-2B

Bơm bánh răng HGP 10R-X-2B hoạt động dựa trên chuyển động quay ăn khớp của cặp bánh răng bên trong thân bơm để hút và đẩy dầu thủy lực. Bánh răng chủ động quay kéo theo ánh răng chủ động quay ngược chiều, vùng răng tách ra ở phía cửa hút tạo khoảng trống có áp suất thấp cao hơn nên dầu được hút vào khoang trống của bơm. Bánh răng tiếp tục quay, dầu bị giữ chặt trong khoang giữa răng và thành bơm, lượng dầu được kẹp và di chuyền theo thành từ cửa hút sang xả và không thể quay ngược lại cửa hút nhờ kết cấu kín giữa răng – thân. Khi bánh răng tiếp tục ăn khớp ở phía cửa xả, dầu bị ép ra khỏi khoang chứa, áp suất tăng lê, đẩy mạnh ra cửa xả, cung cấp cho toàn bộ hệ thống thủy lực. Nguyên tắc quan trọng là bơm bánh răng không nén dầu mà chỉ vận chuyển dầu bằng thể tích dịch chuyển của cặp bánh răng. Lưu lượng bơm phụ thuộc vào kích thước bánh răng, tốc độ quay của trục, độ kín khít của kết cấu, áp suất đầu ra do tải của hệ thống thủy lực quết định, bơm chỉ tạo ra dòng chảy liên tục.

III. Thông số kỹ thuật bơm bánh răng HGP 10R-X-2B | D15.8, D17.46, D19.05

• Tên sản phẩm: Bơm bánh răng
• Model: HGP 10R-X-2B
• Đường kính: D15.8, D17.46, D19.05
• Lưu lượng: 4 – 10 cc/vòng
• Áp suất: 180 – 210bar
• Tốc độ quay: 600 – 3000 vòng/phút
• Nhiệt độ: -10 – 80 độ C
• Độ nhớt dầu: 10 – 100 cSt
• Chất liệu: Nhôm, gang, thép hợp kim
• Hướng quay: CW, CCW
• Ứng dụng: Công nghiệp cơ khí, máy ép nhựa, máy công trình, xe nâng,…
• Bảo hành: 12 tháng

> Xem thêm: Xi lanh khí nén SC Airtac

IV. Đặc điểm nổi bật của bơm bánh răng HGP 10R-X-2B | D15.8, D17.46, D19.05

Ứng dụng đa dạng bơm bánh răng HGP 10R-X-2B phù hợp với nhiều thiết bị như máy ép nhựa, xe nâng, máy cơ khi, hệ thống thủy lực công nghiệp, đáp ứng tốt cả trong môi trường làm việc khắc nghiệt.

• Tuổi thọ cao, ít hỏng nhờ kết cấu đơn giản, ít chi tiết chuyển động nên giảm nguy cơ sự cố, dễ tháo lắp, bảo dưỡng, tiết kiệm chi phí vận hành.
• Áp suất làm việc ổn định ở mức 80 – 210bar, có thể chịu tới 240bar trong điều kiện tải nặng, hoạt động tốt ở dải tốc độ rộng 600 – 3000 vòng/phút.
• Cấu tạo bền, thân chất liệu hợp kim nhôm, gang chịu lực có khả năng chống mài mòn, tản nhiệt tốt, bánh răng và trục thép hợp kim giúp tăng độ cứng, hạn chế biến dạng.
• Hiệu suất làm việc ổn định, lưu lượng đầu ra đều đăn, ít xung động, vận hành tốt đảm bảo áp suất cao và duy trì hiệu quả khi hoạt động liên tục trong thời gian dài.
• Thiết kế nhỏ gọn, dễ lắp đặt, thuận tiện cho nhiều không gian máy, có nhiều chuẩn trục, tăng khả năng tương thích với hệ thống khác nhau.

V. Ứng dụng bơm bánh răng HGP 10R-X-2B | D15.8, D17.46, D19.05

Với khả năng chịu áp lực cao, vận hành bền bỉ và thiết kế nhỏ gọn, bơm bánh răng HGP 10R-X-2B được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp và cơ giới.

• Máy công trình: sử dụng trong hệ thống thủy lực của máy xúc, máy ủi, xe nâng người, máy khoan, đảm bảo cung cấp lưu lượng dầu ổn định để vận hành cơ cấu nâng hạ, xoay.
• Máy nông nghiệp: lắp trên máy cày, máy gặt, máy cấy giúp truyền động thủy lực linh hoạt, tăng hiệu quả làm việc, giảm sức lao động thủ công.
• Máy ép nhựa, máy cơ khí: cung cấp áp lực cho hệ thống thủy lực trong máy ép nhựa, máy dập, máy uốn kim loại, giúp máy vận hành chính xác, ổn định và đạt năng suất cao.
• Xe nâng hàng: dùng để điều khiển hệ thống nâng – hạ khung nâng, đảm bảo khả năng nâng tải nặng an toàn, hiệu quả.
• Hệ thống thủy lực khác: ứng dụng trong dây chuyền sản xuất, hệ thống thủy lực cố định hoặc di động, phù hợp với môi trường làm việc khác nghiệt, yêu cầu tính ổn định lâu dài.

VI. Tiêu chí lựa chọn bơm bánh răng HGP 10R-X-2B | D15.8, D17.46, D19.05 phù hợp

Xác định lưu lượng dầu và áp suất làm việc cần thiết cho hệ thống, bơm bánh răng HGP 10R-X-2B phải đáp ứng ổn định giải áp suất 180 – 210bar, có thể chịu tới 240bar khi cần.

Kích thước trục D15.8, D17.46, D19.05, lựa chọn loại phù hợp với động cơ và hệ thống truyền động sẵn có, đảm bảo độ khớp chính xác để tránh rung lắc hoặc hỏng hóc.

Tốc độ quay phù hợp, kiểm tra tốc độ vận hành của động cơ thường 600 – 3000 vòng/phút, bơm phải đồng bộ với dải tốc độ để phát huy hiệu quả.

Điều kiện làm việc như môi trường nhiệt độ, độ sạch của dầu, cường độ làm việc liên tục, nên chịn bơm có vật liệu thân nhôm, ganh và trục với bánh răng thép hợp kim để tăng độ bền.

Kiểu kết nối và hướng quay, xác định cửa hút, xả là dạng ren hay mặt bích, hướng quay thuận hoặc ngược chiều kim đồng hồ, chọn đúng thông số để thuận tiện khi lắp đặt.

Nên lựa chọn nhà cung cấp và đơn vị phân phối chính hãng, nguồn gốc xuất xứ rõ ràng, bảo hành và dịch vụ hậu mãi cụ thể, đảm bảo sản phẩm đạt chất lượng, đúng tiêu chuẩn kỹ thuật.

VII. Hướng dẫn lắp đặt, vận hành bơm bánh răng HGP 10R-X-2B | D15.8, D17.46, D19.05

Trước khi lắp đặt bơm bánh răng HGP 10R-X-2B cần kiểm tra để đảm bảo không bị nứt vỡ, cong vênh, dầu thủy lực sạch, đúng tiêu chuẩn, vệ sinh đường ống, bình chứa để loại bỏ bụi bẩn, mạt kim loại, tạp chất.

• Đặt bơm ở nơi chắc chắn dễ bảo trì, không bị rung động mạnh, chọn đúng loại trục khớp với động cơ, lắp khớp nối mềm để giảm rung.
• Cửa hút lắp với đường ống càng ngắn càng tốt, diện tích đủ lớn để tránh xâm thực, cửa xả nối đúng kích thước, kiểm tra các mối nối để không rò rỉ, đảm bảo hướng quay đúng.
• Cho bơm chạy ở tốc độ thấp vài phút để dầu bôi trơn toàn bộ chi tiết, theo dõi áp suất, lưu lượng và nhiệt độ dầu, tránh để bơm chạy khô, vượt quá áp suất định mức, khi ngừng giảm dần tải, tắt nguồn, khóa đường dầu.
• Bảo dưỡng định kỳ cần kiểm tra mức dầu, chất lượng dầu và thay thế khi cần, vệ sinh lọc dầu, đường ống định kỳ để tránh tạp chất gây mài mòn, quan sát phớt, vòng bi bạch lót, thay mới nếu phát hiện rò rỉ.

VIII. Báo giá bơm bánh răng HGP 10R-X-2B | D15.8, D17.46, D19.05 chính hãng

Bơm bánh răng HGP 10R-X-2B | D15.8, D17.46, D19.05 là dòng sản phẩm được nhiều doanh nghiệp và cơ sở sản xuất lựa chọn nhờ khả năng vận hành ổn định, độ bền cao và hiệu suất làm việc tốt. thị trường hiện nay, mức giá của van có thể phụ thuộc vào nhà cung cấp, đường kính trục, chính sách bảo hành, dịch vụ hậu mãi. Tại Thuận Phát quý khách hãy yêm tâm vì tất cả các dòng bơm bên chúng tôi đều có nguồn gốc xuất xứ rõ ràng, đầy đủ CO~CQ, bảo hành lên đến 12 tháng, phù hợp với đa dạng ứng dụng và môi trường làm việc khác nhau. Với đội ngũ kỹ sư và chuyên viên có nhiều năm kinh nghiệm trong ngành thiết bị thủy lực sẽ luôn hỗ trợ khách hàng lựa chọn được sản phẩm phù hợp, hướng dẫn bảo dưỡng, bảo trì, vận hành và lắp đặt bơm. Đến với Thuận Phát quý khách không chỉ là để trải nghiệm và mua sản phẩm mà còn lựa chọn đơn vị vị cung cấp uy tín, tin cậy để ứng dụng cho hệ thống của mình. Mọi thông tin chi tiết và thác mắc quý khách vui lòng liên hệ với chúng tôi qua Hotline 0985.660.836, bộ phận tổng đài tiếp nhận thông tin và giải đáp thắc mắc đồng thời hỗ trợ tư vấn, báo giá, lựa chọn được sản phẩm ưng ý, phù hợp nhất.
