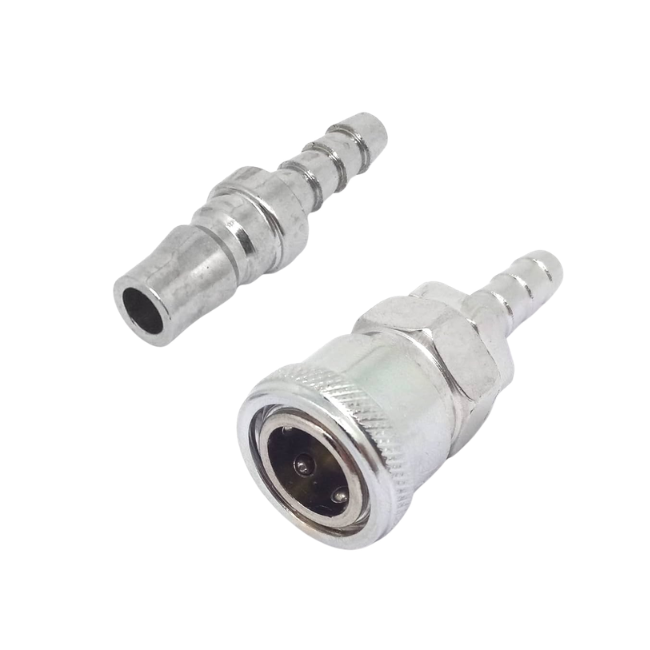

Bộ khớp nối đực cái SH PH

I. Giới thiệu về bộ khớp nối đực cái SH PH

Bộ khớp nối đực cái SH PH được sử dụng để kết nối nhanh giữa các thiết bị như máy nén khí, ống dẫn khí, dụng cụ sử dụng khí. Thiết kế dạng đầu đực, đầu cái cho phép thao tác kết nối, tháo rời nhanh chóng mà không cần sử dụng nhiều dụng cụ hỗ trợ. Cấu tạo từ các vật liệu có độ bền cao như thép, inox, đồng chịu được áp lực lớn hạn chế rò rỉ khí trong quá trình vận hành. Là dòng khớp nối phổ biến nhờ tính tiện lợi, độ kín cao, khả năng hoạt động ổn định trong nhiều môi trường khác nhau.Với thiết kế tiêu chuẩn, bộ khớp nối giúp tối ưu hiệu suất làm việc, đảm bảo an toàn cho toàn bộ hệ thống khí nén. Được ứng dụng rộng rãi trong các ngành công nghiệp như sản xuất, cơ khí, sửa chữa ô tô nhiều lĩnh vực kỹ thuật khác.

II. Cấu tạo, nguyên lý hoạt động bộ khớp nối đực cái SH P0H

1. Cấu tạo bộ khớp nối đực cái SH PH

Được thiết kế gồm hai phần chính đầu đực, đầu cái  kết hợp chi tiết phụ khác, khớp nối đưc cái SH PH giúp đảm bảo khả năng kết nối nhanh, kín khí.

• Đầu đực dạng trụ, được gia công chính xác với các rãnh khóa tiêu chuẩn, giúp liên kết chắc chắn với đầu cái, hạn chế mài mòn khi sử dụng nhiều lần.
• Đầu cái bộ phận trung tâm, chứa toàn bộ cơ cấu khóa, bên trong được thiết kế khoang chứa đầu đực, các chi tiết như bi khóa, lò xo, gioăng.
• Bi khóa làm từ thép cứng, bố trí xung quanh đầu cái, có nhiệm vụ giữ chặt đầu đực tại vị trí kết nối, đảm bảo không bị bung khi có áp suất cao.
• Lò xo đàn hồi tạo lực đàn hồi giúp bi khóa tự động siết chặt vào rãnh của đầu đực khi kết nối, hỗ trợ thao tác tháo lắp nhanh.
• Gioăng làm kín chi tiết quan trọng giúp tăng độ kín, ngăn rò rỉ khí, duy trì áp suất ổn định trong hệ thống.
• Ống trượt phần vỏ bên ngoài của đầu cái, có thể kéo ra – đẩy vào để mở, khóa cơ cấu kết nối một cách dễ dàng.
• Ren kết nối thiết kế dạng ren trong, ren ngoài, giúp lắp đặt chắc chắn với thiết bị, đường ống hoặc phụ kiện khí nén khác.

2. Nguyên lý hoạt động khớp nối đực cái SH PH

Khớp nối đực cái SH PH hoạt động dựa trên cơ chế khóa tự động bằng bi, lò xo, giúp quá trình kết nối, tháo rời diễn ra nhanh chóng, đảm bảo độ kín, an toàn cao. Khi đưa đầu đực vào đầu cái, phần đầu tác động lên các viên bi bên trong, làm bi tạm thời giãn ra, nén lò xo để tạo khoảng trống cho đầu đực đi vào. Khi đầu đực vào đúng vị trí, lò xo sẽ giãn ra, đẩy các viên bi ép chặt vào rãnh khóa trên đầu đực, tạo liên kết chắc chắn, giữ hai đầu không bị tách rời trong quá trình làm việc.

Gioăng làm kín bên trong sẽ ôm sát bề mặt đầu đực, ngăn chặn rò rỉ khí, đảm bảo dòng khí lưu thông ổn định. Khi cần tháo rời, chỉ cần kéo ống trượt, cơ cấu bi sẽ được giải phóng khỏi rãnh khóa, giúp đầu đực tách ra mà không cần dùng lực lớn. Nhờ nguyên lý này, khớp nối giúp tối ưu thao tác, đảm bảo kín khí và duy trì hiệu suất ổn định cho hệ thống khí nén.

III. Thông số kỹ thuật bộ khớp nối đực cái SH PH

• Tên sản phẩm: Bộ khớp nối đực cái SH PH
• Kích thước: 20, 30, 30
• Đường kính: 6mm, 8mm, 10mm, 12mm
• Chất liệu: Thép mạ crom, inox 304/316
• Áp suất làm việc: 0 – 1.5Mpa
• Áp suất: 15Mpa
• Nhiệt độ: -20 – 80 độ C
• Kiểu kết nối: Đuôi chuột, ren trong, ren ngoài
• Lưu chất: Khí nén
• Môi trường: Công nghiệp, xưởng sản xuất,…
• Bảo hành: 12 tháng

> Xem thêm: Thiết bị thủy lực khí nén

IV. Đặc điểm bộ khớp nối đực cái SH PH

Bộ khớp nối đực cái SH PH thiết kế chuyên dụng cho hệ thống khí nén, khả năng kết nối nhanh, độ kín cao, độ bền vượt trội, đáp ứng tốt yêu cầu vận hành liên tục trong môi trường công nghiệp.

• Kết nối nhanh, tiện lợi thiết kế dạng khớp nối nhanh giúp người vận hành chỉ cần đẩy kéo là có thể lắp tháo dễ dàng, tiết kiệm thời gian thi công, bảo trì.
• Độ kín khí cao với gioăng làm kín chất lượng, giúp hạn chế tối đa tình trạng rò rỉ khí, đảm bảo hiệu suất, áp suất ổn định trong quá trình vận hành.
• Cơ chế khóa an toàn hệ thống bi khóa kết hợp lò xo tạo lực siết chắc chắn, giữ đầu đực cố định, tránh tình trạng bung tuột khi có rung động, áp lực cao.
• Độ bền, khả năng chống ăn mòn tốt, chế tạo từ thép mạ, inox cao cấp, khả năng chịu lực, chống gỉ sét, hoạt động bền bỉ trong môi trường ẩm, bụi hóa chất nhẹ.
• Chịu áp lực ổn định có thể làm việc trong dải áp suất tương đối rộng, phù hợp với nhiều hệ thống khí nén từ cơ bản đến công nghiệp.
• Thiết kế đa dạng linh hoạt nhiều kích thước và kiểu kết nối khác nhau đuôi chuột, ren, dễ dàng tương thích với nhiều loại ống, thiết bị.
• Dễ bảo trì, thay thế cấu tạo đơn giản giúp việc vệ sinh, kiểm tra, thay thế linh kiện diễn ra nhanh chóng, không làm gián đoạn hệ thống.
• Ứng dụng thực tế cao sử dụng rộng rãi trong các xưởng cơ khí, dây chuyền sản xuất, gara sửa chữa và hệ thống tự động hóa khí nén.

V. Ứng dụng bộ khớp nối đực cái SH PH

Được sử dụng rộng rãi trong nhiều lĩnh vực nhờ khả năng kết nối nhanh, kín khí, chịu áp lực tốt, bộ khớp nối đực cái SH PH phù hợp với hệ thống khí nén yêu cầu tính linh hoạt cao.

• Hệ thống khí nén công nghiệp để kết nối nhanh các thiết bị như máy nén khí, máy bơm khí, đường ống dẫn khí trong nhà máy, xưởng sản xuất.
• Ngành cơ khí, chế tạo ứng dụng trong các máy móc, thiết bị gia công, giúp cấp khí cho dụng cụ như súng bắn bu lông, máy khoan khí nén, máy mài.
• Gara ô tô, xe máy sử dụng để kết nối dây hơi với thiết bị như súng xịt khí, súng bơm lốp, giúp thao tác nhanh khi sửa chữa và bảo dưỡng.
• Hệ thống tự động hóa đóng vai trò kết nối trong các dây chuyền sản xuất tự động, robot khí nén, đảm bảo cấp khí liên tục và ổn định.
• Ngành xây dựng dùng cho các thiết bị vận hành bằng khí nén tại công trình như máy khoan, máy đục bê tông.
• Ứng dụng dân dụng sử dụng trong các thiết bị cần khí nén như máy xịt bụi, hệ thống tưới phun sương quy mô nhỏ.

VI. Vai trò của bộ khớp nối đực cái SH PH trong hệ thống

Đóng vai trò quan trọng trong việc kết nối, vận hành, đảm bảo hiệu quả cho hệ thống khí nén, khớp nối đực cái SH PH giúp tối ưu hóa quá trình sử dụng , bảo trì hệ thống.

• Kết nối nhanh các thiết bị giúp liên kết giữa nguồn khí với đường ống và các thiết bị sử dụng khí một cách nhanh chóng, thuận tiện.
• Đảm bảo độ kín ổn định áp suất hạn chế rò rỉ khí, giúp duy trì áp suất ổn định, từ đó nâng cao hiệu suất hoạt động của hệ thống.
• Tăng tính linh hoạt cho hệ thống cho phép tháo lắp, thay đổi hoặc mở rộng hệ thống dễ dàng mà không cần can thiệp phức tạp.
• Tiết kiệm thời gian chi phí vận hành giảm thời gian lắp đặt, bảo trì và hạn chế thất thoát khí nén, từ đó giảm chi phí năng lượng.
• Đảm bảo an toàn khi sử dụng vì cơ chế khóa chắc chắn giúp hạn chế tình trạng bung tuột trong quá trình vận hành, bảo vệ người và thiết bị.
• Hỗ trợ bảo trì, sửa chữa giúp việc kiểm tra, thay thế thiết bị diễn ra nhanh chóng mà không cần dừng toàn bộ hệ thống trong thời gian dài.

VII. Hướng dẫn lắp đặt bộ khớp nối đực cái SH PH đúng kỹ thuật

Để bộ khớp nối đực cái SH PH hoạt động ổn định, kín khí, đảm bảo an toàn, việc lắp đặt cần thực hiện đúng quy trình kỹ thuật.

• Kiểm tra trước khi lắp đặt để đảm bảo khớp nối không bị nứt, méo, gioăng còn nguyên vẹn, kích thước kết nối phù hợp với ống, thiết bị sử dụng.
• Vệ sinh bề mặt kết nối, làm sạch ren, đầu ống để loại bỏ bụi bẩn, dầu mỡ giúp tăng độ kín khi lắp đặt.
• Lắp đầu cái vào thiết bị, đường ống, vặn đầu cái vào vị trí cần kết nối như ren trong hoặc ren ngoài, có thể sử dụng băng tan để tăng độ kín, tránh rò rỉ khí.
• Kết nối ống với đầu đực đưa ống mềm vào phần đuôi chuột của đầu đực, siết chặt bằng cổ dê để tránh tuột ống khi có áp lực.
• Kết nối khớp nối đực cái đưa đầu đực vào đầu cái cho đến khi nghe tiếng “tách”, đảm bảo khớp đã khóa hoàn toàn.
• Kiểm tra vận hành cấp khí và kiểm tra xem có rò rỉ hay không. Nếu có, cần siết lại hoặc kiểm tra gioăng làm kín.

Lưu ý khi lắp đặt không

• Không lắp khi hệ thống đang có áp suất.
• Không sử dụng lực quá mạnh gây hỏng ren, biến dạng khớp nối
• Đảm bảo khớp nối tương thích với áp suất, môi trường làm việc

VIII. Địa chỉ cung cấp bộ khớp nối đực cái SH PH chất lượng

Việc lựa chọn đơn vị cung cấp uy tín đóng vai trò quan trọng trong việc đảm bảo chất lượng và hiệu quả sử dụng của bộ khớp nối đực cái SH PH. Một trong những nhà cung cấp đáng tin cậy như Thuận Phát sẽ mang đến sản phẩm có độ bền cao, khả năng chịu áp lực tốt. Ngoài ra chúng tôi còn có đa dạng về mẫu mã, kích thước cũng giúp đáp ứng nhiều nhu cầu khác nhau trong hệ thống khí nén. Khi mua sản phẩm tại cửa hàng chúng tôi quý khách ngoài việc mua sản phẩm chính hãng thì còn được trải nghiệm về dịch vụ hậu mãi tận tâm, nhiệt tình.

Hỗ trợ bảo hành lên đến 12 tháng, đầy đủ CO~CQ, giao tận nơi nhanh chóng, cung cấp phụ kiện đi kèm chính hãng. Đội ngũ kỹ thuật giàu kinh nghiệm luôn sẵn sàng hướng dẫn, hỗ trợ lắp đặt thi công, bảo dưỡng, bảo trì sản phẩm. Giá cả cạnh tranh công khai minh bạch, cùng nhiều năm kinh nghiệm trong ngành, Thuận Phát tự tin ràng luôn mang đến cho khách hàng những trải nghiệm tốt nhất. Liên hệ ngay cho chúng tôi qua số Hotline 0985.660.836 để được tư vấn, giải đáp, cung cấp hình ảnh, báo giá chi tiết, lựa chọn sản phẩm phù hợp cho nhu cầu sử dụng của quý khách.
