Van một chiều mặt bích

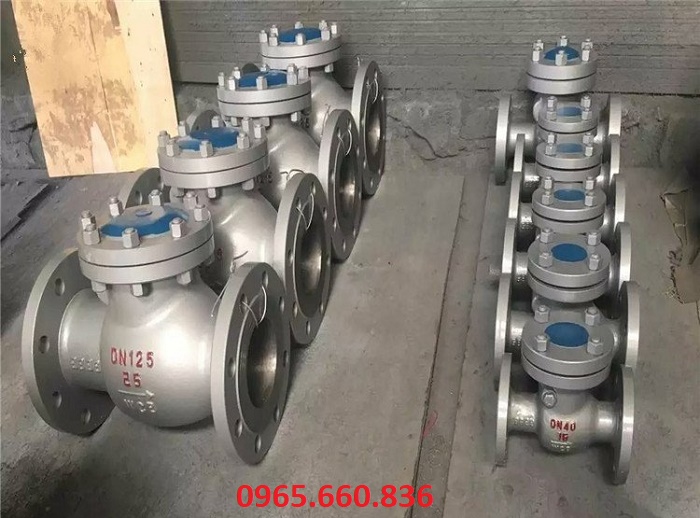

1. Van một chiều mặt bích là gì?

Van một chiều mặt bích là dòng van được thiết kế theo dạng mặt bích, chúng được cấu tạo từ chất liệu inox, thép, gang. Chức năng chính kết nối vào hệ thống cho các dòng lưu chất đi qua một hướng nhất định không cho dòng lưu chất lưu thông ngược lại van mục đích giúp bảo vệ hệ thống khỏi áp lực dòng chảy ngược.

Van một chiều mặt bích lắp đặt vào đường ống cực kì chắc chắn được siết chặt từ các bulong. Đảm bảo cho việc vận hành ở các hệ thống có nhiệt độ cao, áp lực lớn. Về kích cỡ từ DN50 – DN300 lắp đặt phù hợp cho các hệ thống đường ống lớn.

1.1. Thông số kỹ thuật van một chiều mặt bích

• Chất liệu chế tạo: gang, inox, thép
• Kích cỡ: DN50 – DN300
• Chất liệu gioăng: cao su Teflon, EPDM,…
• Chất liệu trục: inox, gang, thép
• Dạng kết nối: mặt bích
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: tối đa 400 độ C tùy từng chất liệu
• Môi trường sử dụng: nước, khí nén, hơi, dầu, dung dịch,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ, Đức, Châu Âu,…
• Bảo hành: 12 tháng

1.2. Ứng dụng van một chiều mặt bích

Van được sử dụng để bảo vệ đường ống chính vì thế được ứng dụng trong rất nhiều các hệ thống như cấp nước, hệ thống khí nén, hệ thống thủy lực, ngăn không cho các hệ dòng lưu chất chảy ngược lại.

Van một chiều mặt bích chuyên ứng dụng lắp đặt cho các hệ thống có kích cỡ lớn, ngăn không cho các dòng lưu chất rò rỉ ra bên ngoài.

2. Cấu tạo nguyên lý hoạt động van một chiều mặt bích

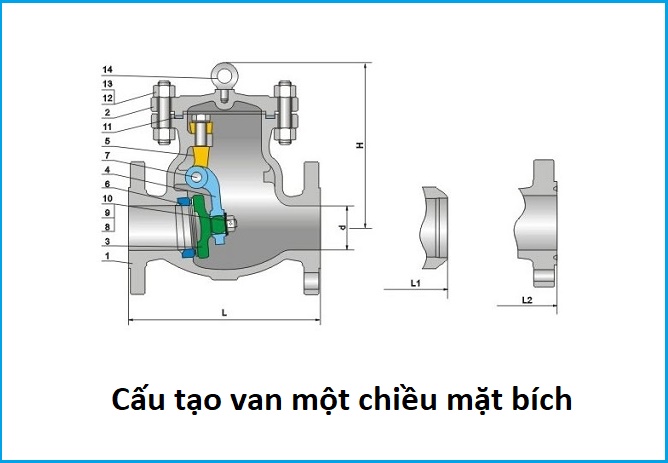

2.1. Cấu tạo van một chiều gang

Van một chiều gang có cấu tạo gồm các bộ phận chính như thân van, nắp van, trục van, đĩa van.

• Thân van: đươc làm từ chất liệu inox, thép, gang, dùng để kết nối vào hệ thống theo dạng mặt bích.
• Nắp van: đây là bộ phận đậy trên đầu thân cố định bằng các bulong, chất liệu được làm từ chất liệu giống với thân van.
• Đĩa van: chế tao từ chất liệu inox, thép, gang, là bộ phận trực tiếp đóng, mở van chỉ cho dòng lưu chất đi qua một hướng duy nhất.
• Trục van, chốt: là một thanh kim loại cực kì chắc chắn chúng giữ đĩa van lại.

2.2. Nguyên lý họat động van một chiều gang

Van một chiều gang hoạt động dựa trên cơ chế đóng, mở hoàn toàn tự động nhờ vào lực tác động của dòng chảy. Khi có dòng chảy đi qua áp xuất của dòng chảy tác động lên đĩa van giúp cho van mở ra. Áp lực của dòng chảy mạnh thì đĩa van sẽ nâng càng cao dòng lưu chất đi qua càng nhiều, khi dòng chảy không còn đia van đóng lại ngăn chặn dòng chảy ngược lại.

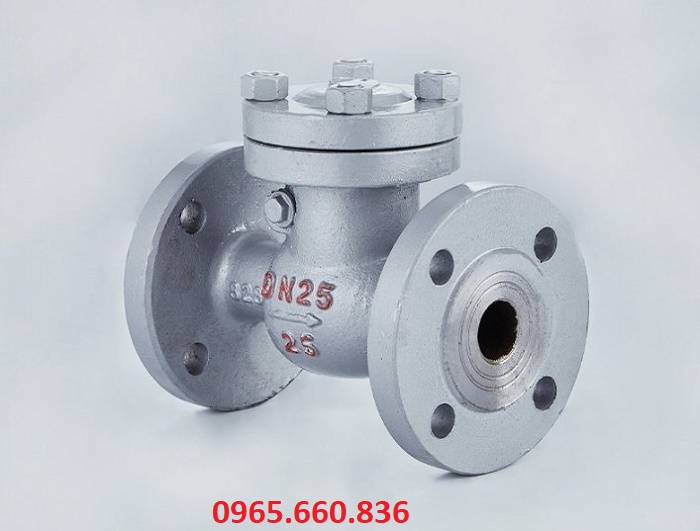

3. Hình ảnh van một chiều mặt bích

4. Ưu điểm nhược điểm van một chiều mặt bích

4.1. Ưu điểm

• Kết nối với dạng mặt bích cực kì chắc chắn cho phép vận hành tốt trong môi trường áp lực lớn.
• Đa dạng về chất liệu như inox, thép, gang phù hợp cho mọi môi trường
• Giá thành phù hợp, không quá cao như các dòng van khác.
• Lắp đặt, thay thế đơn giản, ta chỉ cần quay bulong ra để thay thế van.
• Đáp ứng đầy đủ các yêu cầu của hệ thống đưa ra
• Bảo hành 12 tháng, đổi trả 1.1. khi có lỗi do nhà sản xuất.

4.2. Nhược điểm

- Không có kích thước nhỏ chỉ từ DN50 trở lên.

- Do kích thước lớn nên trọng lượng của van tương đối nặng.

5. Cách lắp đặt van một chiều mặt bích

• Khi lắp đặt van một chiều mặt bích ta cần lưu ý những điều dưới đây.
• Đầu tiên bạn cần lựa chọn sản phẩm phù hợp với kích cỡ, áp lực của đường ống.
• Lau chùi sạch sẽ đường ống và hai đầu nối của van không để bụi bẩn bám vào.
• Điều chỉnh hướng van đúng với hướng của dòng chảy có ký hiệu hướng mủi tên trên thân van.
• Cần thiết đệm thêm một lớp gioăng cao su tăng thêm độ kín cho van.
• Điều chỉnh van song song với đường ống không bị lệch hướng và siết chặt bằng các bulong.
• Khi lắp đặt song vận hành thử cho dòng chảy đi qua  xem van có bị rò rỉ, nếu đáp ứng đầy đủ các tiêu chuẩn chúng ta cho van vào sử dụng.

6. Các dạng van một chiều mặt bích

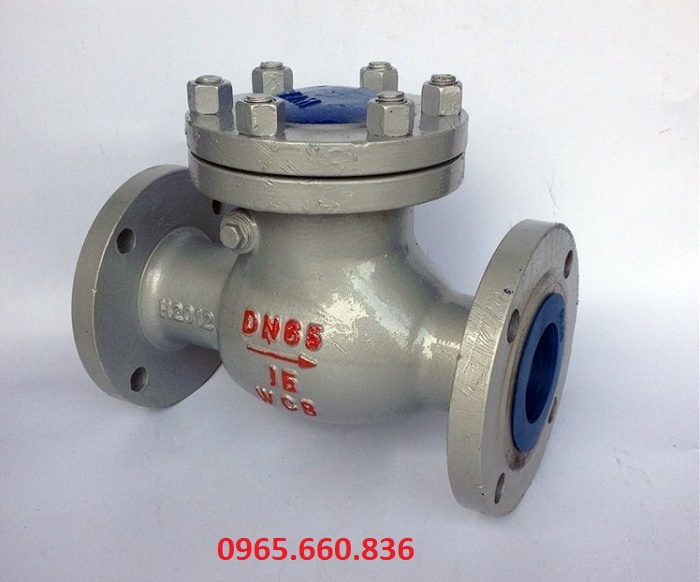

6.1. Van một chiều lá lật mặt bích

• Kích cỡ van: DN50 – DN300
• Chất liệu: inox, gang, thép
• Dạng kết nối: mặt bích
• Kiểu van: lá lật
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: nước, khí nén, hơi, dung dịch,…
• Bảo hành: 12 tháng

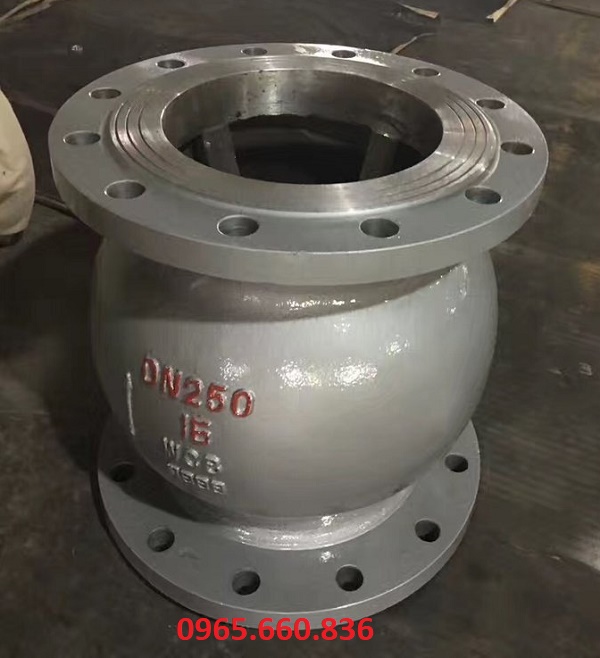

6.2. Van một chiều cối mặt bích

• Kích thước: 50A – 250A
• Chất liệu: inox, gang, thép
• Kiểu kết nối: mặt bích
• Kiểu van: dạng cối
• Áp lực: PN10, PN16, PN25
• Nhiệt độ: nước, khí nén, hơi, dung dịch,…
• Bảo hành: 12 tháng

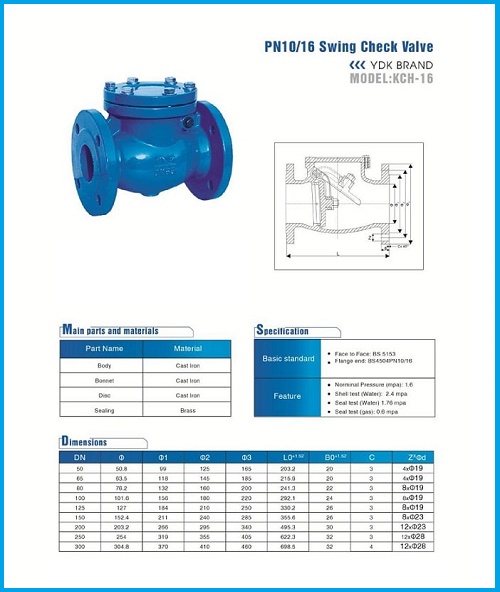

7. Catalogue van một chiều mặt bích

8. Địa chỉ cung cấp van một chiều mặt bích uy tín

Hiện nay dòng van một chiều mặt bích đang được rất nhiều các đơn vị nhỏ lẽ cung cấp tuy nhiên không đảm bảo về chất lượng sản phẩm, chính vì thế khách hàng đang phân vân không biết mua sản phẩm ở đâu để đảm bảo về chất lượng van.

Hãy đến với Công Ty TNHH Thuận Phát chúng tôi rất tự hào là đơn vị lớn nhất thị trường chuyên chuyên cung cấp các dòng van một chiều mặt bích với chất lượng tốt nhất hiện nay, giá thành cực kì ưu đãi. Tất cả các sản phẩm bên chúng tôi đều đầy đủ giấy tờ, chứng từ CO~CQ. Liên hệ ngay tới Hotline: 0965.660.836 để được hỗ trợ tư vấn về sản phẩm, rất hân hạnh được phục vụ quý khách, đồng hành cùng chúng tôi để mang lại lợi ích đôi bên.

Xem thêm: van một chiều nối ren
