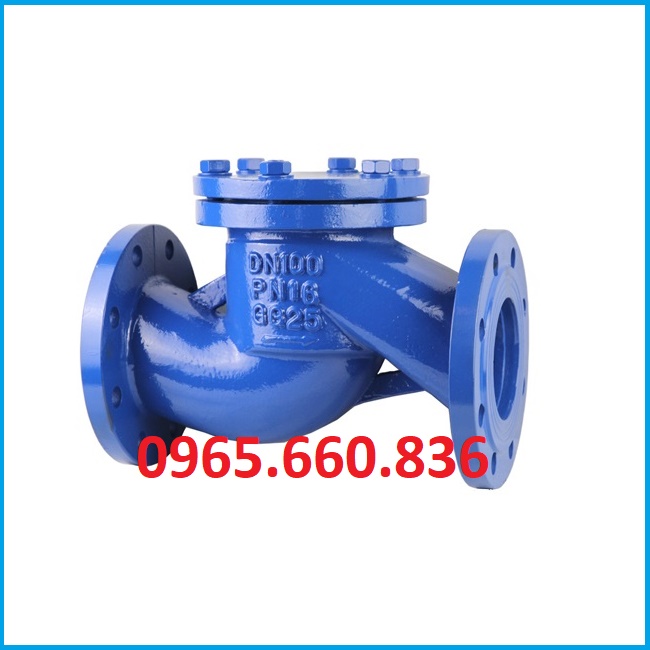

Van một chiều gang

1. Van một chiều gang là gì?

Van một chiều gang là một thiết bị được làm từ chất liệu gang cầu, gang đúc,…Bên ngoài được phủ một lớp sơn Epoxy giúp tăng độ bền cho van tránh các tác nhân gây hại từ bên ngoài. Chức năng chính của van chỉ cho dòng lưu chất chảy qua một hướng nhất định ngăn chặn dòng chảy ngược, bảo vệ hệ thống, thiết bị đường ống.

Van một chiều gang được thiết kế với hai dạng mặt bích kết nối vào hệ thống với dãi kích cỡ từ DN50 – DN1000 sử dụng trong nghiều các môi trường dòng lưu chất như nước sạch, nước thải, khí nén, hơi nóng, dung dịch, hóa chất,…Van một chiều gang được sản xuất ở rất nhiều nơi trên thế giới chúng có đa dạng các hãng van khác nhau. Khách hàng lựa chọn sản phẩm phù hợp đường ống của mình.

2. Thông số kỹ thuật van một chiều gang

• Chất liệu van: gang, gang cầu
• Chất liệu gioăng: cao su EPDM, FTFE
• Chất liệu cánh, đĩa: thép không rỉ
• Kích cỡ van: DN50 – DN1000
• Kiểu kết nối: mặt bích
• Tiêu chuẩn mặt bích: JIS10k, PN16, DIN, ANSI
• Áp suất làm việc: 10bar – 40bar
• Nhiệt độ làm việc tối đa: 300 độ C
• Sử dụng: nước đa dụng, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Malaysia, Thổ Nhĩ Kỳ, Đức,…
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng
• Đổi trả 1.1 khi có lỗi do nhà sản xuất

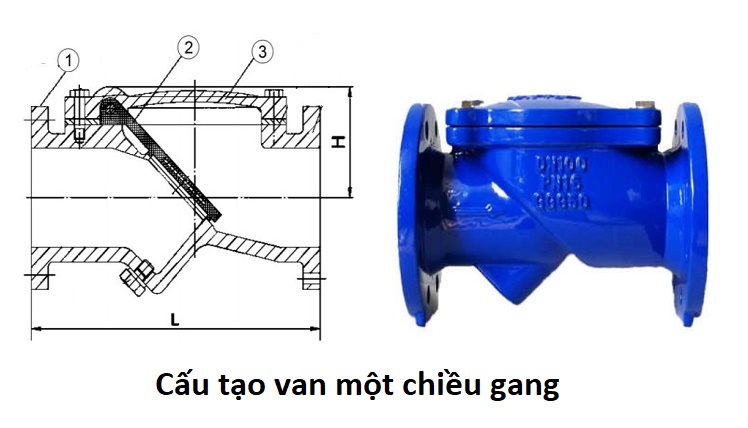

3. Cấu tạo van một chiều gang

Van một chiều gang có cấu tạo gồm các bộ phận chính như thân van, nắp van, đĩa van

Thân van: là bộ phận được đúc nguyên khối từ gang FCD450, bề mặt bên ngoài được phủ thêm một lớp sơn Epoxy cao cấp, chống rỉ sét. Thân van chức năng dùng để bao bọc các bộ phận bên trong và kết nối với đường ống theo dạng mặt bích đạt tiêu chuẩn JIS, BS, DIN, ANSI,…

Nắp van: nằm phía trên đầu thân van được cố định bằng các bulong, khi cần thiết mở nắp van ra lau chùi, sửa chữa hoặc thay thế các bộ phận con bên trong.

Đĩa van: được làm từ chất liệu inox, gang cầu FCD450, tùy theo từng kiểu van nó sẽ có từng hình dáng khác nhau, đĩa van được gắn trên thân van bằng trục van nâng lên, hạ huống đóng, mở van.

4. Nguyên lý hoạt động van một chiều gang

Van một chiều gang có nguyên lý hoạt động tương tự như các dòng van một chiều khác. Chúng vận hành hoàn toàn tự động không nhờ vào lực tác động.

Đầu tiên khi van ở trạng thái ban đầu đóng, cho dòng chảy đi vào tác động lên đĩa van mở ra, lúc đó van ở trạng thái mở, khi ngắt dòng chảy đĩa van hạ xuống van đóng lại. Tất cả các dòng van cầu chúng đều có một nguyên lý hoạt động chính đóng, mở ngăn không cho dòng lưu chất chảy ngược lại đầu vào van.

5. Các dạng van một chiều gang hiện nay

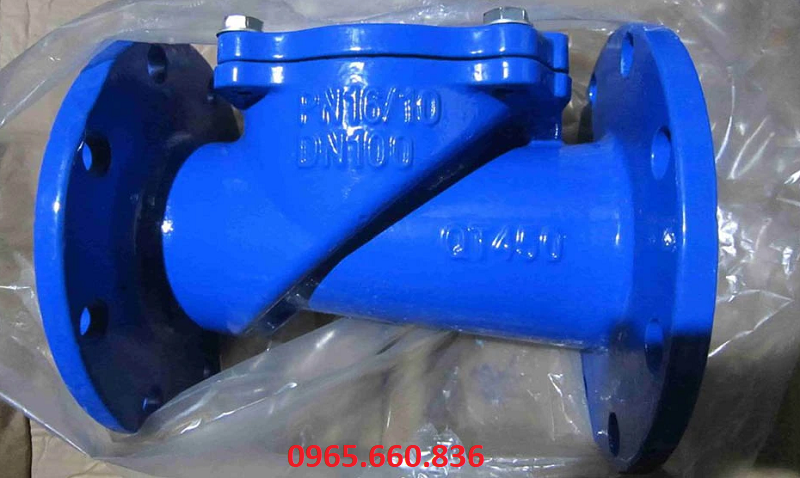

5.1. Van một chiều lá lật gang

Đây là dòng van vận hành rất phổ biến trên thị trường hiện nay, chúng vận hành khi có dòng chảy tác động vào đĩa van nâng lên và hạ xuống khi không còn dòng chảy, đĩa van thiết kế dạng hình tròn được gắn thêm một lớp cao su để tăng độ kín của van.

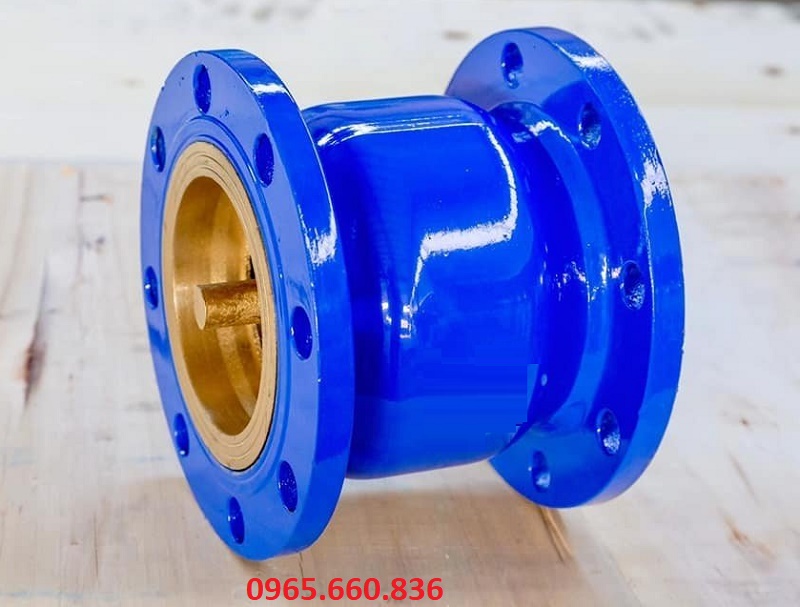

5.2. Van một chiều cối gang

Van một chiều cối gang hay còn gọi với cái tên van một chiều lò xo gang. Bên trong đĩa van sẽ được ép chặt xuống bởi lò xo khi dưa dòng lưu chất vào lực tác động vào đĩa van thắng lực lò xo ép lại van mở, khi đóng van chỉ cần ngắt dòng chảy lò xo ép đia van về vị trí ban đầu.

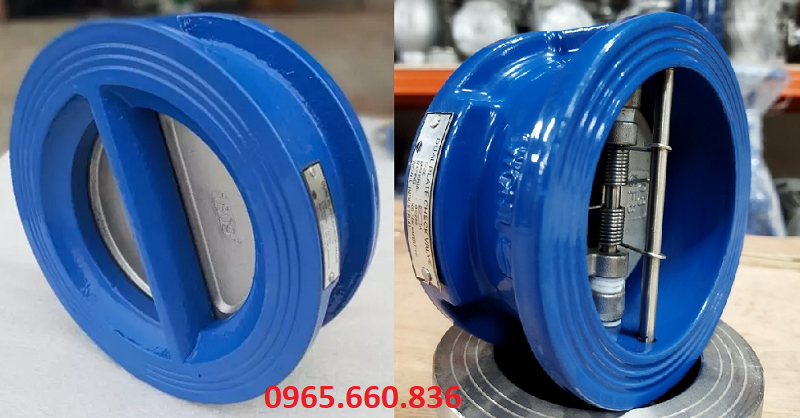

5.3. Van một chiều cánh bướm gang

Van một chiều cánh bướm gang là dạng van có kích thước cực kì khiêm tốn, thiết kế trục van ở giữ thẳng đứng lò xo được luồn vào trong trục đẻ ép đĩa van đóng lại.

6. Cách lắp đặt van một chiều gang

Khi lắp đặt van ta cần chú ý những điều sau đây:

- Kiểm tra kích thước đường ống phù hợp để lựu chọn dạng van phù hợp.

- Lắp đặt van đúng theo chiều mở của đường ống, hầu hết trên thân van ó đánh dấu chiều mở của van giúp dễ dàng hơn khi lắp đặt.

- Dùng thêm miếng đệm (gioăng làm kín) đặt giữa hai mặt bích làm tăng độ kín cho van không cho các dòng lưu chất rò rỉ ra bên ngoài.

- Đặt van song song với đường song siết chặt bằng các bulong lại.

- Khi lắp song cho van hoạt động thử xem có bị rò rỉ hay không nếu van đáp ứng đầy đủ các ưu cầu chúng ta cho vào vận hành.

- Cần thường xuyên kiểm tra hệ thống để bào trì, bảo dưởng thường xuyên.

7. Ưu điểm van một chiều gang

- Van vận hành hoàn toàn tự động nhờ vào lực tác động của dòng chảy.

- Thân van được phủ một lớp sơn Epoxy chống rỉ sét, an toàn khi sử dụng.

- Thiết kế đơn giản, trọng lượng không quá nặng, tốn ít diện tính khi lắp đặt.

- Hoạt động trong nhiều môi trường khac nhau.

- Chi phí đầu tư thấp, tiết kiện cho chủ đươc khoản khá lớn.

- Đa dạng nhiều các kích cỡ khác nhau từ DN50 – DN1000, lắp đặt vào hệ thống theo nhiều kiểu khác nhau.

- Chế độ bảo hành 12 tháng, đỗi trả 1.1 khi có lỗi do nhà sản xuất.

8. Catalogue van một chiều gang

9. Báo giá van một chiều gang

Hiện nay Công Ty TNHH Vật Tư công nghiệp Thuận Phát chúng tôi đang cung cấp các dòng van một chiều với đày đủ các mẫu mã, kích thước khác nhau. Dùng trong nhiều các môi trường nước sạch, nước thải, khí, hơi, dầu, dung dịch, hóa chất,…Tất cả các sản phẩm được chúng tôi nhập khẩu chính hãng từ nhiều nước khác nhau trên thế giới đầy đủ các giấy tờ CO~CQ, bảo hành 12 tháng.

Dòng van một chiều từ chất liệu gang chúng có mức giá thành tùy thuộc vào kích cỡ, xuất xứ van. Để nhận được giá thành trực tiếp bên chúng tôi liên hệ ngay tới hotline: 0965.660.836 để được tư vấn, báo giá sản phẩm nhé.

Xem thêm: van một chiều nhựa
