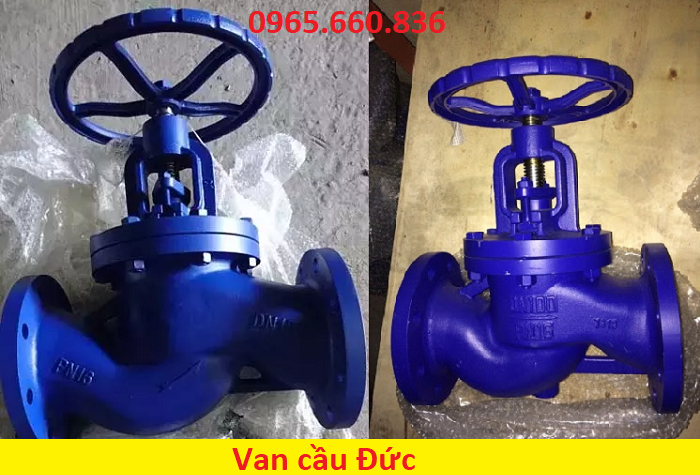

Van cầu Đức

1. Giới thiệu van cầu Đức

Van cầu hay còn được gọi là van hơi, với cái tên tiếng anh Globe valve. Chúng là một dòng van công nghiệp dùng trong các thiết bị hệ thống đường ống dùng để đóng, mở điều tiết lưu lượng dòng chảy.

Với nhiều kiểu dáng thiết kế, dòng lưu chất đi vào van uốn lượn theo các kiểu van chữ ngã, không đồng tâm không thẳng như các dòng van bi, van cổng. Van vận hành theo kiểu nâng đĩa van lên và hạ xuống để ngăn và cho các dòng lưu chất chảy qua.

Van cầu Đức đây là một sản phẩm đến từ nước Đức sản xuất với nhiều kiểu dáng khác nhau và các chất liệu như inox, thép, gang, đồng, và đa dạng kích cỡ từ DN15 – DN500. Sản phẩm đạt chuẩn tiêu chuẩn của Đức, thiết kế với kiểu lắp mặt bích, nối ren, đạt chuẩn tiêu chuẩn DIN.  Loại van này chuyên dùng chủ yếu cho các hệ thống dầu nóng, hơi nóng, nước nóng, các chất ăn mòn dung dịch, hóa chất,…

2. Thông số kỹ thuật van cầu Đức

• Kích thước van: 15A – 500A
• Vật liệu chế tạo: inox, thép, gang, đồng
• Vật liêu gioăng: cao su Teflon,…
• Vật liệu trục, đĩa: thép không rỉ, inox, đồng
• Dạng kết nối: mặt bích, lắp ren
• Tiêu chuẩn mặt bích: JIS, BS,…
• Dạng chuyển động: tay quay
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ làm việc: tối đa 450 độ C
• Môi trường làm việc: hơi nóng, khí nén, dầu nóng, axit,….
• Xuất xứ: Đức
• Bảo hành: 12 tháng

3. Cấu tạo nguyên lý hoạt động van cầu Đức

3.1. Cấu tạo van cầu Đức

• Van cầu Đức được cấu tạo từ nhiều các bộ phận lắp ráp lại thành van. Dòng van này được chế tạo củng không khác các dòng van khác là bao nhiêu.
• Cụ thể van có cấu tạo gồm các bộ phận chính sau đây:
• Thân van, nắp van: được thiết với các chất liệu như inox, thép, gang, đồng. Phần thân được thiết kế theo dạng mặt bích, nối ren với tiêu chuẩn JIS, BS, DIN, ANSI. Đây là bộ phận dùng để bao bọc các bộ phận nhỏ bên trong.
• Đĩa van: được chế tạo từ chất liệu thép, có độ cứng cực cao, chống rỉ sét, có hình côn hoặc dạng cầu. Đây là bộ phận trực ngăn chặn dòng lưu chất lại.
• Trục van (ty van): được làm từ chất liệu hợp kim cứng, trên có các đường ren gắn với bộ chuyển động để truyền momen xoắn xuống đĩa van.
• Bộ chuyển động: là bộ phận đóng, mở trực tiếp của van, chức năng chuyền momen xoắn xuống trục van và đĩa van.
• Ngoài ra van còn có một số các bộ phận nhỏ khác như đai ốc, bulong, gioăng làm kín,…

3.2. Nguyên lý hoạt động van cầu Đức

Hầu hết tất cả các dòng van cầu đều có chung một cách thức hoạt động giống nhau. Khi ta chuyển động tay quay vô lăng quay sang các góc khác nhau khi đó trục van và đĩa van sẽ nâng lên theo tương ứng với góc quay đĩa van nâng ra khỏi vách ngăn của van khi đó dòng lưu chất chảy qua van mở. Khi dóng van ta chỉ cần quay tay quay về vị trí ban đầu van đóng.

4. Điểm mạnh van cầu Đức

Thông thường thì các dòng van cầu hơi nói chung thì đều được sử dụng phổ biến trên thị trường. Nhưng đặc biết nói về sản phẩm van cầu đến từ Đức có một số điểm vượt trội hơn như:

- Thiết kế với kiểu dáng bên ngoài cực kì chắc chắn, vững vàng, với nhiều các chất liệu bền bỉ.

- Mặt bích được thiết kế theo tiêu chuẩn Đức, thường dày hơn so với các dòng van đến từ thương hiệu khác chính vì thế van cho khả năng lắp đặt trên mọi hệ thống.

- Đa dạng các kích cỡ, chất liệu khác nhau do vậy van lắp đặt cho mọi hệ thống, công trình lớn, bé tùy theo kích cỡ của đường ống.

- Ngoài ra van cho khả năng điều tiết lưu lượng của dòng lưu chất tương đối tốt.

Xem thêm: van cầu Malaysia

5. Ứng dụng van cầu Đức

Thực tế van cầu Đức được thiết kế theo nhiều kiểu dáng, tiêu chuẩn khác nhau chính vì vậy chúng được ứng dụng trong nhiều các hệ thống như:

- Sử dụng trong các hệ thống lò hơi, nồi hơi trong các nhà máy, xí nghiệp.

- Lắp đặt trong hệ thống sử lý dung dịch, hóa chất ăn mòn như axit, bazo, muối,…

- Khả năng điều tiết lưu lượng của dòng chảy cực kì tốt chính vì thế lắp đặt trong các nhà máy sản xuất, chế biến thực phẩm, dược phẩm, rượu, bia, nước giải khát,…Và một số các hệ thống khác có liên quan.

6. Những dòng van cổng Đức trên thị trường

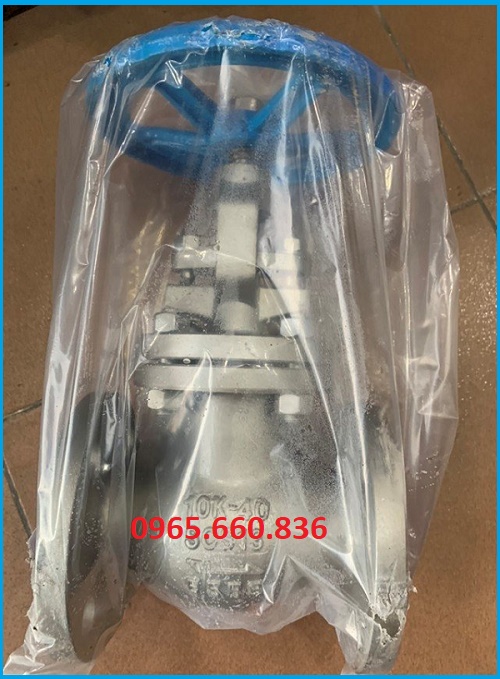

6.1. Van cầu inox Đức

• Kích thước van: DN15 – DN500
• Chất liệu van: inox 201, inox 304, inox 316
• Chất liệu gioăng: cao su Teflon,…
• Dạng kết nối: lắp ren, mặt bích
• Dạng chuyển động: tay quay vô lăng
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ: max 300 độ C
• Xuất xứ: Đức
• Bảo hành: 12 tháng

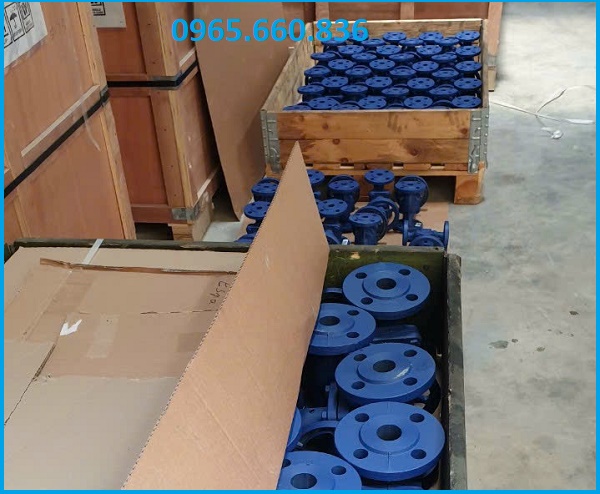

6.2. Van cầu gang Đức

• Kích cỡ: 15A – 500A
• Chất liệu van: gang cầu, dang dẻo,…
• Chất liệu gioăng: cao su Teflon,…
• Dạng kết nối: mặt bích
• Dạng chuyển động: tay quay vô lăng
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ: max 400 độ C
• Xuất xứ: Đức
• Bảo hành: 12 tháng

6.3. Van cầu thép Đức

• Kích thước: DN15 – DN500
• Chất liệu van: thép rèn kí hiệu WCB
• Chất liệu gioăng: cao su Teflon,…
• Dạng kết nối:  mặt bích
• Dạng chuyển động: tay quay
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Nhiệt độ: max 450 độ C
• Xuất xứ: Đức
• Bảo hành: 12 tháng

6.4. Van cầu chữ ngã tiêu chuẩn Đức

Đây là dòng van thiết kế theo dạng chữ ngã được có hình dáng uốn lượn như đất nước Việt Nam chúng ta. Chúng dược rất nhiều nước trên thế giới ưu tiên sử dụng.

6.5. Van cầu yên ngựa Đức

Dòng van này các bạn có thể hình dung như chúng giống như cái yên ngựa trong các bộ phim Trung Quốc bạn hay xem. Chính vì thế chúng được gọi với cái tên này để dễ dàng nhận biết với các dong van khác.

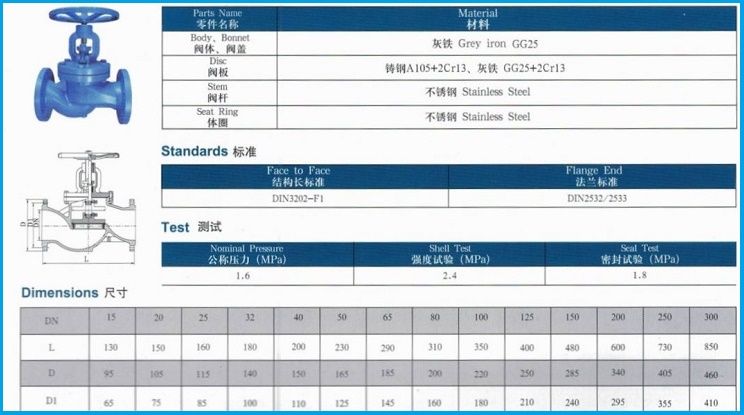

7. Catalogue van cầu Đức

8. Tư vấn, báo giá van cầu Đức

Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát là đơn vị đi đầu trong ngành van công nghiệp với hơn 10 năm kinh nghiệm trong nghề chúng tôi chuyên cung cấp các dòng van cầu Đức nhập khẩu và các dòng van cầu khác với môt mức giá thành tùy thuộc theo chất liệu, kích cỡ của van. Cam kết với khách hàng sản phẩm chính hãng tuyệt đối, bảo hành 12 tháng. Liên hệ ngay tới chúng tôi để được tư vấn, báo giá nhé.

Hotline: 0965.660.836
