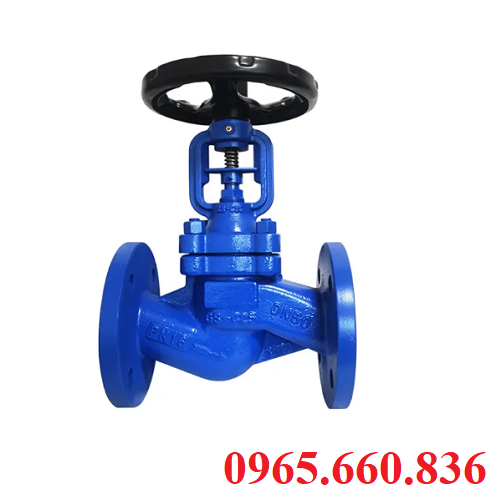

Van cầu chịu áp lực cao

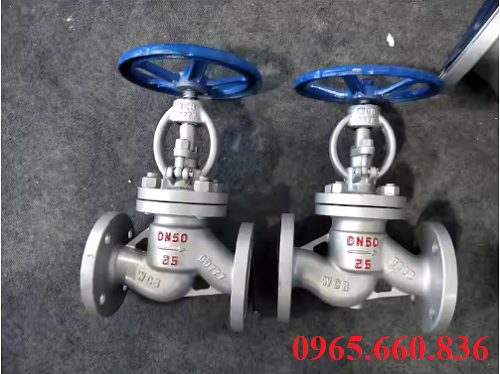

I. Tại sao gọi là van cầu chịu áp lực cao

Van cầu chịu áp lực cao (tiếng Anh: High Pressure Globe Valve) dòng van được thiết kế để điều tiết, kiểm soát hoặc ngưng dòng chảy trong điều kiện nhiệt độ và áp suất lớn từ PN40 – PN420. Khác với các dòng van bướm, van bi thì dòng van cầu này hoạt động dựa theo cơ chế đóng mở tuyến tính, cho phép van điều chỉnh dòng chảy chính xác, phù hợp với các hệ thống áp suất lớn, lưu lượng và độ kín. Đặc điểm nổi bật của dòng van cầu này là khả ngăng hoạt động ổn định trong môi trường khắc nghiệt, nhiệt độ cao, áp suất lớn thường xuất hiện ở nhà máy nhiệt điện, lọc hóa dầu, hệ thống hơi nước hoặc khí nén.

II. Thông số kỹ thuật van cầu chịu áp lực cao

Thông số kỹ thuật:

• Kích thước: DN15 – DN500
• Vật liệu: Thép carbon, inox, gang
• Kết nối: Lắp bích, ren
• Kiểu điều khiển: Tay quay, tay gạt, điều khiển điện, khí nén
• Nhiệt độ làm việc: -10 đến 450 độ C
• Áp suất làm việc: PN16 – PN420
• Môi trường: Lọc hóa dầu, nhà máy hóa chất, tàu thủy, lò hơi,…
• Xuất xứ: Đài Loan, Trung Quốc, Thổ Nhĩ Kỳ, Nhật Bản,…
• Bảo hành: 12 tháng

III. Cấu tạo, nguyên lý hoạt động của van cầu chịu áp lực cao

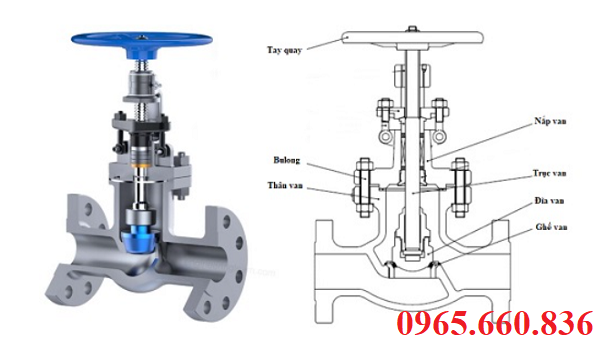

1. Cấu tạo van cầu chịu áp lực cao

Van cầu chịu áp lực cao có cấu tạo bao gồm các bộ phận chính như thân van, nắp van, đĩa van, trục van và gioăng. Mỗi một bộ phận của van đều được thiết kế để đảm bảo độ bền cao, khả năng chống rò rit và phù hợp cho nhiều hệ thống vận hành có áp suất lớn. Chi tiết cấu tạo từng bộ phận của van:

• Thân van bộ phận chịu áp lực trực tiếp từ dòng chảy, dòng này thân sẽ dày hơn một số loại van thông thường. Thân van được làm từ chất liệu thép, gang và inox nên thường có khả năng chống nổ do áp suất cao.
• Đĩa van được làm từ thép không gỉ hoặc inox, có cấu tạo dạng hình cầu hoặc hình nón. Khi bộ phận điều khiển tay quay xoay đĩa van bắt đầu di chuyển len xuống để điều chỉnh đóng mở dòng chảy.
• Trục van là bộ phận truyền động để đóng mở van, trục thường là dạng ty nổi, với chất liệu inox, théo hợp kim chịu được tính mài mòn nên trục van có độ bền và khả năng kiểm soát tốt.
• Nắp van chất liệu tương tự như thân van, nắp thường dược nối với thân bằng bulong, ren hoặc được hàn kín để tạo độ kín cho thân trong không gian hoạt động.
• Gioăng hay được làm từ chất liệu cao su, PTFE,…giúp làm kín các bộ phận bên trong van và chống rò ri, giảm ma sát cho van khi hoạt động ở áp suất cao.

2. Nguyên lý hoạt động van cầu chịu áp lực cao

Van cầu chịu áp lực cao hoạt động dựa trên nguyên lý đóng mở theo tuyến tính, nói theo cách dễ hiểu hơn là van di chuyển theo hướng lên xuống điều tiết đóng mở hoàn toàn dòng chảy khi đi qua đường ống. Khi mở van trục di chuyển theo chiều thẳng đúng lúc nay đĩa van di chuyển tạo ra một khoảng trống để cho phép dòng lưu thông qua. Khi van đóng trục van di chuyển xuống, đĩa van quay trở lại trạng thái ban đầu lúc này dòng chảy bị ngưng lại và không cho phép đi qua đường ống dẫn.

V. Ưu, nhược điểm của van cầu chịu áp lực cao

1. Ưu điểm của van cầu chịu áp lực cao

Van cầu chịu áp lực cao là thiết bị công nghiệp được ưu chuộng với khả năng điều tiết chính xác, chịu nhiệt và áp suất cao, van đảm bảo độ kín và bền. Dưới đây là một số ưu điềm vượt trội của dòng van cầu này:

• Ưu điểm 1: Điều tiết dòn chảy chính xác vì van đóng mở dựa trên cơ chế hoạt động theo phương thẳng đứng khi đĩa van vuông góc với dòng chảy. Cơ chế hoạt động này giúp van kiểm soát lưu lượng dòng chảy tốt và chính xác hơn, phù hợp cho hệ thống kiềm soát áp suất, điều tiết khí, hơi,..
• Ưu điểm 2: Van chịu được áp lực và nhiệt độ cao vì thân van được chế tạo từ vật liệu chịu được nhiệt độc cao nên van có thể làm việc được trong môi trường >500°C phù hợp cho môi trường làm việc khắc nghiệt như lò hơi công nghiệp, trạm dầu nóng, đường ống áp lực cao.
• Ưu điểm 3: Hoạt động ổn định, ít hư hỏng vì van không sử dụng đĩa quay mà chuyển dộng theo kiểu lên xuống tuyến tính giúp các bộ phận hạn chế bị mài mòn. Van được vận hành cho các nhà máy hoạt động liên tục ví dụ như nhà máy nhiệt điện, lọc dầu, hóa chất.
• Ưu điểm 4: Van cầu chịu áp lực cao dễ bảo trì, kiểm tr vì van được thiết kế cho phép thái rời các bộ phận để kiểm tra và bảo hành định kỳ mà không cần tháo toàn bộ van ra khỏi hệ thống.
• Ưu điểm 5: Khi van ở trạng thái đóng thì dòng chảy sẽ được ngăn lại và không cho phép lưu thông qua đường ống đảm bảo tiếp xúc kín và không bị rò rỉ dù có áp lực cao nên luôn là lựa chọn cho các hệ thống hóa chất độc hại, dầu khí, hơi áp suất cao,..

2. Nhược điểm của van cầu chịu áp lực cao

Lưu lượng dòng chảy thường thấp hơn so với các dòng van bi và van bướm có cùng kích thước.

Van có cấu trúc phức tạp với thân dày và nhiều bộ phận chuyển động nên có trọng lượng và kích thước cồng kềnh.

Van có giá thành cao phù hợp với dự án công nghiệp lớn có yêu cầu nghiêm ngặt về áp suất, nhiệt độ.

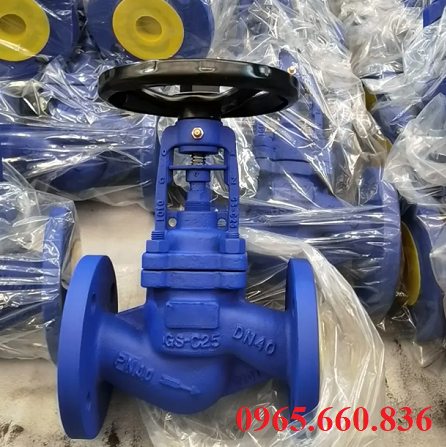

VI. Báo giá, địa chỉ cung cấp van cầu chịu áp lực cao uy tín, chính hãng

Vật tư công nghiệp Thuận Phát cam kết và đảm bảo những dòng sản phẩm van đưa đến tay khách hàng sử dụng là những dòng sản phẩm chất lượng uy tín và giá thành hợp lý. Van cầu chịu áp lực cao được chúng tôi nhập khẩu trực tiếp nguyên chiếc từ các nước có ngành công nghiệp lớn và sản xuất tiên tiến hiện đại như Trung Quốc, Nhật Bản, Đài Loan, Hàn Quốc,…Liên hệ trục tiếp cho chúng tôi qua Hotline 0965.660.836 để được các bạn chuyên viên hỗ trợ tư vấn báo giá và tìm hiểu chi tiết hơn về thông tin sản phẩm van.

Để mua được đúng dòng van chính hãng và đảm bảo chất lượng, quý khách cần lựa chọn đơn vị phân phối uy tín, chính sách đảm bảo rõ ràng, có kinh nghiệm. Thực tế hiện nay trên thị trường có nhiều đơn vị sản xuất cung cấp các loại mặt hàng van nên tạo cho khách hàng được nhiều sự lựa chọn. Tuy nhiên để đáp ưng được nhu cầu và có cái nhìn sâu sắc hơn về địa chỉ cung cấp van chất lượng và uy tín thì Thuận Phát - đơn vị hàng chuyên nhập khẩu và cung cấp trực tiếp van cầu chịu áp lực cao hàng đầu hiện nay. Đội ngũ chuyên viên với nhiều năm kinh nghiệm sẵn sàng phục vụ quý khách. Công ty chúng tôi là đơn vị chuyên cung cấp thiết bị van công nghiệp, thiết bị xăng dầu, kim khí, thủy lực khí nén, thiết bị đo lưu lượng,…hàng đầu hiện nay trên toàn quốc. Với phương châm làm việc “Niềm tin, chất lượng, dịch vụ luôn tạo nên thương hiệu tốt” sẽ là sự lựa chọn hoàn hảo của quý khách.
