Van bướm hơi là gì?

I. Tìm hiểu van bướm hơi là gì?

Van bướm hơi hay Steam Butterfly Valve hay còn được gọi với tên là van bướm điều khiển khí nén. Đây là một dạng van sử dụng bộ điều khiển khí nén để thay thế cho các bộ chuyển đông cơ như tay gạt, tay quay nhằm mục đích đóng mở tự động, thay thế sức lực con người và linh hoạt trong quá trình sử dụng, thời gian đóng mở chỉ mất 1 giây.

Van bướm hơi được chế tạo gồm nhiều dạng vật liệu khác nhau như inox 304, inox 316, gang cầu, gang sám, thép, nhựa,... do đó chúng hoạt động ổn định trong nhiều môi trường khắc nghiệp như nước thải, dung dịch, hoá chất,... Van bướm hơi có nhiều kích cỡ khác nhau từ DN15 - DN1000 kết nối vào đường ống theo nhiều dạng mặt bích, lug, wafer thích hợp cho nhiều các hệ thống lớn nhỏ.

Ngoài ra va bướm hơi còn được gọi với nhiều tên gọi khác nhau như:

• Van bướm khí nén
• Van bướm điều khiển khí nén
• Van bướm đóng mở bằng khí nén

II. Thông số kỹ thuật về van bướm hơi

• Kích thước van: DN15 - DN1000
• Chất liệu chế tạo: inox, gang, thép, nhựa
• Vật liệu gioăng: cao su EPDM, PTFE, Vitton
• Dạng đóng mở: on/off, tuyến tính
• Bộ điều khiển khí nén: tác động đơn, tác động kép

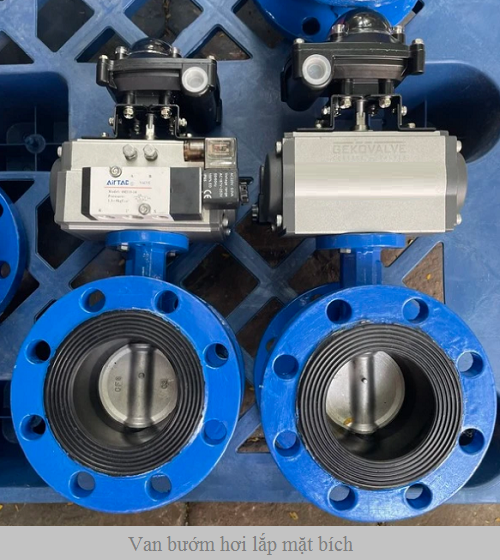

• Kết nối: mặt bích, lug, wafer
• Áp suất đầu khí: 2bar - 8bar
• Nhiệt độ làm việc: 0 độ C - 250 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar
• Môi trường sử dụng: nước sạch, nước thải, hơi nóng
• xuất xứ: Đài Loan, Nhật Bản, Trung Quốc, Hàn Quốc, Malaysia, Italia
• Bảo hành: 12 tháng

III. Cấu tạo nguyên lý hoạt động van bướm hơi

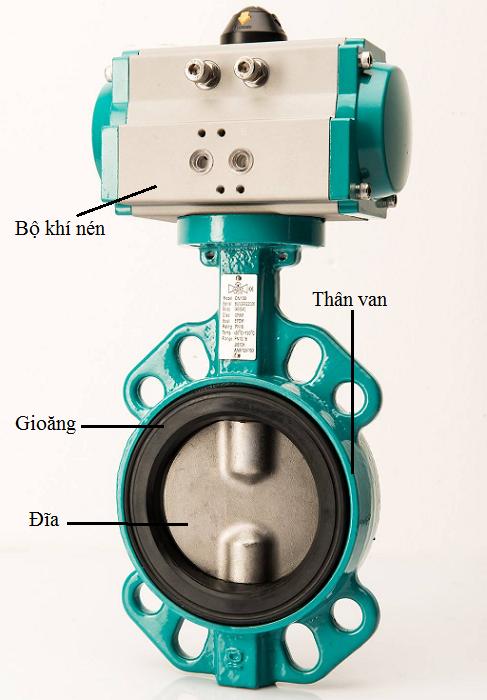

3.1. Cấu tạo van bướm hơi

Van bướm hơi có cấu tạo giống như các dòng van bướm khác gồm hai bộ phận chính:

A. Thân van bướm

Thân van bướm là bộ phận được cấu tạo từ các loại chất liệu như: inox, thép, gang, nhựa với đa dạng các kiểu lắp như mặt bích, lug, wafer. Thân van bướm được tạo nên từ nhiều các bộ phận như thân van, trục van, đĩa van, gioăng làm kín, bulong, ốc vặn.

B. Bộ điều khiển khí nén

Bộ điều khiển khí nén có cấu tạo với lớp vỏ bên ngoài làm bằng hợp kim nhôm cao cấp, bên trong bộ khí nén chứa các bộ phận như pistong, lò xo, bánh răng, ốc vít, lỗ cấp khí,... chúng được lắp ráp với nhau tạo thành bộ khí nén hoàn chỉnh.

3.2. Nguyên lý hoạt động van bướm hơi

Van bướm hơi hoạt động theo nguyên lý khá đơn giản, khi cấp khí nén vào đầu khí pistong bên trong sẽ chịu áp lực của khí nén và lò xo lúc này bánh răng chuyển động tạo ra quá trình mở van, khi cấp khí nén vào lần nữa các bộ phận sẽ quay về vị trí ban đầu van đóng lại.

IV.  Ưu diểm ứng dụng van bướm hơi

4.1. Ưu điểm van bướm hơi

Cùng tìm hiểu những ưu điểm vượt trội van bướm hơi mang lại:

• Van bướm hơi đóng mở hoàn toàn tự động bằng khí nén mà không cần sức người
• Cho thời gian đóng mở cực nhanh, chỉ mất 1 giây cho 1 lần đóng hoặc mở van
• Được làm từ nhiều dạng chất liệu khác nhau, hoạt động ổn định trong nhiều môi trượng khác nhau
• Đa dạng về kích cỡ lớn, bé lắp đặt cho mọi loại đường ống ngày nay
• Dễ dàng lắp đặt, thay thế khi gặp sự cố
• Giá thành rẻ hơn các dòng van bướm điều khiển điện
• Nhược điểm dòng van này khi gặp sự cố mất khí van sẽ không hoạt động được.

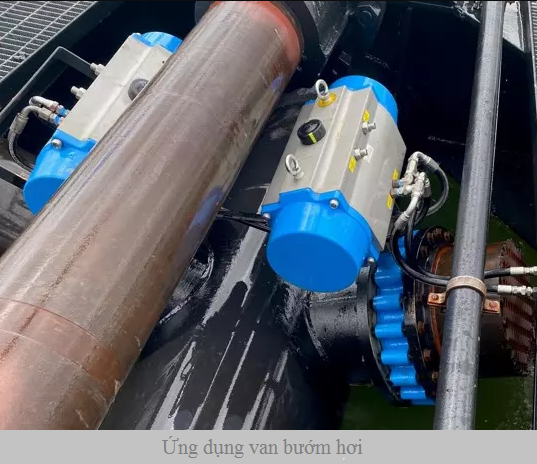

4.2. Ứng dụng van bướm hơi

Van bướm hơi là một sản phẩm được ứng dụng trong nhiều các hệ thống công nghiệp, nông nghiệp, sản xuất và nhiều các hệ thống khác. Mời các bạn tham khảo:

• Van bướm hơi lắp đặt cho hệ thống cấp nước sạch, xử lý nước thải ở các khu trung cư, khu dân cư

• Lắp đặt ở các hệ thống sản xuất thực phẩm khu trung cư, khu dân cư
• Sử dụng trong cá nhà máy có lưu chất ăn mòn cao như axit, bazo
• Lắp đặt trong các nhà máy thức ăn chăn nuôi, gia súc, gia cầm
• Lắp đặt trong các hệ thống tưới tiêu tự động
• Lắp đặt trong hệ thống nuôi thuỷ hải sản
• Lắp đặt trong hệ thống tàu biển và nhiều các hệ thống khác có liên quan.

V. Các dạng van bướm hơi phổ biến ngày nay

Ngày nay có nhiều dạng van bướm hơi phổ biến trên thị trường như:

• Van bướm hơi inox
• van bướm hơi nhựa
• Van bướm hơi thép
• Van bướm hơi gang
• Van bướm hơi mặt bích
• Van bướm hơi lug
• Van bướm hơi wafer
• Van bướm hơi tác động đơn
• Van bướm hơi tác động kép
• Van bướm hơi Đài Loan
• van bướm hơi Hàn Quốc
• Van bướm hơi Nhật Bản
• Van bướm hơi Trung Quốc

VI. Báo giá, bảng giá van bướm hơi

Dựa vào nhu cầu sử dụng của khách hàng lựa chọn các dạng sản phẩm van bướm hơi cho hệ thống của mình về kích cỡ, vật liệu, xuất xứ, kiểu loại sản phẩm mỗi một dạng van bướm hơi chúng sẽ có một mức giá riêng vì thế để nhận được giá thành chính xác sản phẩm hãy liên hệ ngay tới Hotline: 0965.660.836 để được nhân viên bên đơn vị chúng tôi cung cấp bảng giá, hình ảnh, bản vẻ, Catalogue sản phẩm theo yêu cầu của khách hàng đưa ra.
