Van bướm đóng mở nhanh là gì

I. Van bướm đóng mở nhanh là gì?

Van bướm đóng mở nhanh là dòng van sử dụng bộ điều khiển khí nén on/off để hoạt động với tốc độ đóng, mở siêu nhanh chỉ mất 1 giây cho 1 lần hoạt động. Van bướm đóng mở nhanh có đặc tính tuyệt vời với khả năng chịu áp lên tới 25bar, chịu nhiệt độ cao lên tới 220 độ C do phần van bướm được chế tạo từ các loại chất liệu inox, thép, gang, nhựa thế nên van cho khả năng lắp đặt ở nhiều hệ thống nước, khí, hơi, dung dịch, hoá chất mang,… mang lại khả năng tự động hoá cho hệ thống.

II. Thông số kỹ thuật, hình ảnh van bướm đóng mở nhanh

2.1. Thông số kỹ thuật

• Kích cỡ: DN50 – DN1000
• Chất liệu chế tạo: inox, thép, gang, đồng, nhựa
• Dạng hoạt động: on/off
• Áp lực đầu khí: 2bar – 8bar
• Kiểu kết nối: mặt bích, lug, wafer
• Áp lực sử dụng: 10bar, 16bar, 25bar
• Nhiệt độ sử dụng: -10 độ C – 220 độ C
• Môi trường sử dụng: nước, khí, hơi, dầu, gas
• Xuất xứ: Đài Loan, Nhật Bản, Hàn Quốc, Trung Quốc
• Bảo hành: 12 tháng

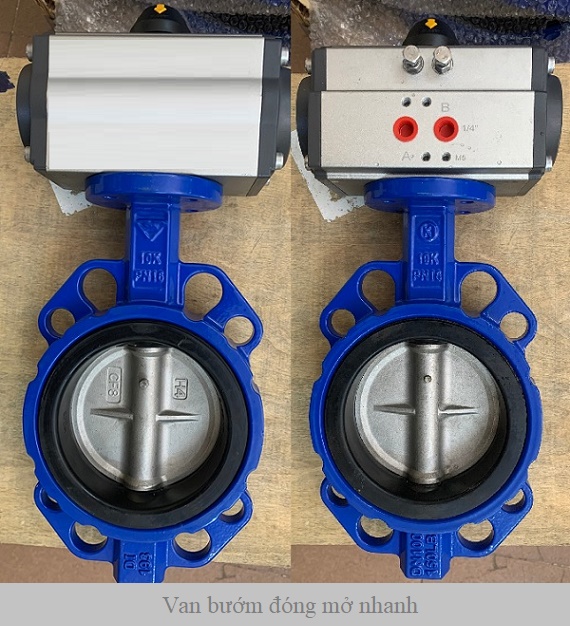

2.2. Hình ảnh

III. Cấu tạo nguyên lý hoạt động van bướm đóng mở nhanh

3.1. Cấu tạo van bướm đóng mở nhanh

• Phần thân van: là bộ phận được cấu tạo từ nhiều loại chất liệu khác nhau như inox, thép, gang, đồng, nhựa,… với nhiều dạng kết nối mặt bích, lug, wafer. Các bộ phận bên trong thân van bướm gồm có trục van, đĩa van, gioăng làm kín chúng được kết nối với nhau để tạo thành một kết cấu hoàn chỉnh.
• Phần đầu điều khiển: có lối thiết kế lớp vỏ ngoài được làm từ chất liệu hợp kim nhôm, bên trong được chế tạo với nhiều bộ phận như trục, bánh răng, pistong, lò xo.

3.2. Nguyên lý hoạt động van bướm đóng mở nhanh

Van bướm đóng mở nhanh chỉ đóng, mở khi có nguồn khí nén từ bên ngoài cấp vào. Khi cấp khí nén đi vào bên trong đầu khí dưới áp lực của khí nén sẽ đẫy bộ phận pistong đi sang hai bên, phần trục bánh răng bắt đầu chuyển động quay tròn tạo ra mọt góc quay 90 độ làm cho phần trục kết nối với đầu khí qua theo khiến cho van mở. Khi cấp khí nén sang bên ổ đống lượng khí nén sẽ đi vào khoang bên ngoài và đẩy pistong quay trở lại vị trí ban đầu tạo thành hành trình đóng van.

IV. Ưu điểm, ứng dụng van bướm đóng mở nhanh

4.1. Ưu điểm van bướm đóng mở nhanh

• Tốc độ đóng mở nhanh nhất trong tất cả các dòng van bướm
• Độ bền cao, khả năng chịu nhiệt, chịu áp lực tốt
• Đa dạng nhiều kiểu kết nối, dễ dàng lắp đặt vào đường ống
• Độ an toàn cao hợn các dòng van bướm điện do sử dụng nguồn năng lượng khí nén.

4.2. Ứng dụng van bướm đóng mở nhanh

• Ứng dụng van bướm đóng mở nhanh trong các đường ống xử lý nước thải, cấp thoát nước
• Ứng dụng trong đường ống cấp khí nén, chuyền dẩn khí hơi ở trong các khu công nghiệp
• Ứng dụng trong hệ thống phòng cháy chữa cháy, hệ thống cứu hoả
• Ứng dụng trong đường ống tưới tiêu tự động, hệ thống sản xuất
• Ứng dụng trong hệ thống dẩn chuyền dung dịch, axit, bazo.

V. Các dòng van bướm đóng mở nhanh

• Van bướm inox đóng mở nhanh
• Van bướm thép đóng mở nhanh
• Van bướm gang đóng mở nhanh
• Van bướm nhựa đóng mở nhanh
• Van bướm đóng mở nhanh Đài Loan
• Van bướm đóng mở nhanh Hàn Quốc
• Van bướm đóng mở nhanh Nhật Bản
• Van bướm đóng mở nhanh Malaysia
• Van bướm đóng mở nhanh Trung Quốc

Trên đây là những thông tin về van bướm đóng mở nhanh hi vọng các bạn khi đã tham khảo qua bài viết sẽ nắm bắt rõ hơn về sản phẩm. Nếu như các bạn đang còn những thắc mắc gì về các dòng sản phẩm van công nghiệp và cần được tư vấn miễn phí thì hãy liên hệ ngay tới hotline: 0965.660.836 để được hỗ trợ tư vấn, giải đáp những thắc mắc các bạn đang gặp phải.
