Van bướm khí nén tác động đơn là gì?

I. Van bướm khí nén tác động đơn là gì?

Van bướm khí nén tác động đơn là kiểu van được thiết kế phần bên trong đầu khí có thêm lò xo đàn hồi do đó van chỉ cần cấp khí nén vào một lần để đóng, mở một cách tự động. Van bướm khí nén tác động đơn được sản xuất ra nhằm thay thế các dòng van bướm cơ tay gạt, tay quay, giúp cho việc điều tiết lưu lượng dòng chảy một cách dễ dàng hơn.

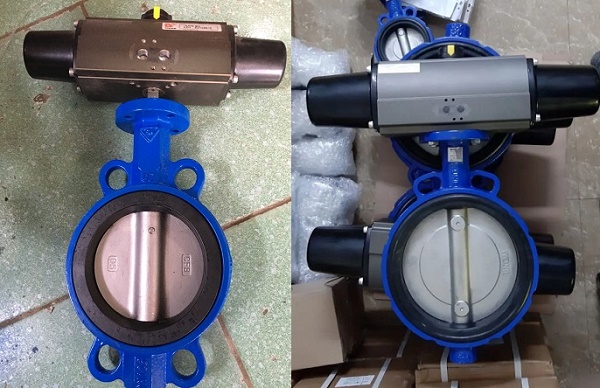

Hiện nay dòng sản phẩm van bướm khí nén tác động đơn được nhiều nước Đài Loan, Nhật Bản, Trung Quốc, Hàn Quốc sản xuất với đa dạng nhiều kiểu dáng lắp bích, lug, wafer khác nhau và các sản phẩm đang được đơn vị chúng tôi cung cấp ra thị trường với mức giá rẻ nhất.

II. Thông số kỹ thuật van bướm khí nén tác động đơn

• Chất liệu đầu khí: hợp kim nhôm
• Kích cỡ: DN50 – DN1000
• Chất liệu chế tạo: inox, thép, gang, nhựa
• Dạng đầu khí: tác động đơn
• Áp lực khí cấp vào: 2bar – 8bar
• Dạng kết nối: mặt bích, lug, wafer
• Nhiệt độ làm việc: - 10 độ C – 220 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar
• Môi trường sử dụng: nước, khí, hơi, dầu, gas
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản
• Bảo hành: 12 tháng

III. Cấu tạo nguyên lý hoạt động van bướm khí nén tác động đơn

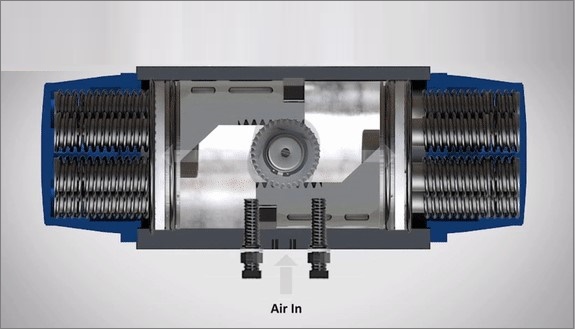

3.1. Cấu tạo van bướm khí nén tác động đơn

Van bướm khí nén tác động đơn được chia ra gồm hai bộ phận chính: thân van bướm cơ và đầu điều khiển khí nén.

Phần thân van bướm cơ gồm có các bộ phận:

• Thân van: được chế tạo từ inox, thép, gang, nhựa chịu được mức nhiệt độ cao, áp lực lớn, mang lại khả năng chống ăn mòn tốt.
• Trục van: là một thanh kim loại cứng có khả năng chuyền lực từ bộ điều khiển xuống van để hoạt động.
• Đĩa van: có thiết kế dạng hình tròn dẹp kết nối theo phương thẳng đứng có chức năng để đóng mở cho dòng chảy đi qua và ngăn lại.
• Gioăng làm kín: sử dụng các loại chất liệu như cao su Teflon, EPDM cao cấp có tính đàn hồi cao do đó chúng tạo độ khít cho van khi ở trạng thái đóng.

Phần đầu điều khiển khí nén gồm có các bộ phận:

• Phần vỏ đầu khí: đây là bộ phận bao bọc các bộ phận con bên trong được làm hoàn toàn từ chất liệu hợp kim nhôm mang lại khả năng chống chịu va đập từ bên ngoài cực tốt.
• Piston: là bộ phận được chế tạo với chất liệu hợp kim có dạng hình tròn nhằm mục đích giảm tối đa lượng ma sát khi van hoạt động mang lại hiệu quả cao.
• Trục van: là bộ phận được làm hoàn toàn từ kim loại có độ cứng cao
• Lò xo: đây là bộ phận được làm từ kim loại có lực đàn hồi cao, chức năng giúp cho pistong quay về vị trí ban.
• Một số các bộ phận con khác như bánh răng, ốc chỉnh hành trình, gioăng làm kín.

3.2. Nguyên lý hoạt động van bướm khí nén tác động đơn

Khi cấp khí nén vào bên trong đầu khí nén dưới áp lực của khí nén sẽ đầy piston đi sang hai bên ép phần lò xo lại phần bánh răng quay tròn khiến cho phần trục van bướm kết nối với đầu khí quay theo góc 90 độ van mở ra. Để đóng van chỉ cần ngưng cấp khí nén bên trong đầu khí không còn áp lực của khí nén, phần lò xo sẽ đẩy piston về lúc ban đầu phía trục van bên dưới quay theo tạo ra hành trình đóng van.

IV. Phân loại van bướm khí nén tác động đơn

4.1. Phân loại van bướm khí nén tác động đơn theo xuất xứ

• Van bướm khí nén tác động đơn Đài Loan
• Van bướm khí nén tác động đơn Hàn Quốc
• Van bướm khí nén tác động đơn Trung Quốc
• Van bướm khí nén tác động đơn Nhật Bản
• Van bướm khí nén tác động đơn Malaysia

4.2. Phân loại van bướm khí nén tác động đơn theo kiểu van

• Van bướm inox khí nén tác động đơn
• Van bướm thép khí nén tác động đơn
• Van bướm gang khí nén tác động đơn
• Van bướm nhựa khí nén tác động đơn
• Van bướm lug khí nén tác động đơn
• Van bướm mặt bích khí nén tác động đơn
• Van bướm wafer khí nén tác động đơn

V. Ưu điểm ứng dụng van bướm khí nén tác động đơn

5.1. Ưu điểm van bướm khí nén tác động đơn

• Van bướm khí nén tác động đơn đa dạng chất liệu sử dụng tốt ở nhiều môi trường nước, khí, hơi
• Cho tốc độ đóng mở nhanh, khả năng ngăn chặn dòng chảy một cách cực kì hiệu quả
• Dễ dàng lắp đặt, bảo trì sản phẩm do van được thiết kế cấu tạo bên trong cực kì đơn giản và ít bộ phận
• Độ kín cao giúp mang lại hiệu quả hoạt động tốt, ít gây rò rỉ lưu chất ra bên ngoài
• Sử dụng nguồn năng lượng khí nén sạch, không gây ôi nhiểm môi trường.

5.2. Ứng dụng van bướm khí nén tác động đơn

• Ứng dụng van bướm khí nén tác động đơn trong hệ thống cấp nước
• Ứng dụng trong hệ thống xử lý nước thải ở các nhà máy, khu công nghiệp
• Ứng dụng trong các hệ thống sản xuất bột, thức ăn chăn nuôi
• Ứng dụng trong các xí nghiệp may, nhà máy luyện kim
• Ứng dụng trong hệ thống tưới tiêu đồi cafe, cacao, chè
• Ứng dụng trong nhà máy cung cấp bia rượu, nước giải khát.

VI. Lựa chọn nhà cung cấp van bướm khí nén tác động đơn chính hãng

Ngày nay trên thị trường có rất nhiều đơn vị cung cấp van bướm khí nén tác động đơn tuy nhiên để lựa chọn được đơn vị cung cung cấp hàng giá rẻ, chấ lượng cao, chế độ phục vụ khách hàng tốt thì rất khó. Thế nên quý khách hàng hãy đến ngay Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát là đơn vị chuyên cung cấp các dòng van công nghiệp chính hãng, giá rẻ chế độ bảo hành 12 tháng, được đổi trả khi có lỗi do nhà sản xuất.

Xem thêm: Van bướm khí nén tác động kép là gì?
