Van bướm (Butterfly Valve) là gì? cấu tạo gồm những bộ phận nào? Ứng dụng trong những hệ thống nào? Bảng giá ra sao là những câu hỏi đang được rất nhiều người quan tâm, vì thế chúng tôi đã làm ra bài biết này để mô tả chi tiết về van bướm cho các bạn hiệu rỏ hơn. Cùng tham khảo bài viết dưới đây nhé.

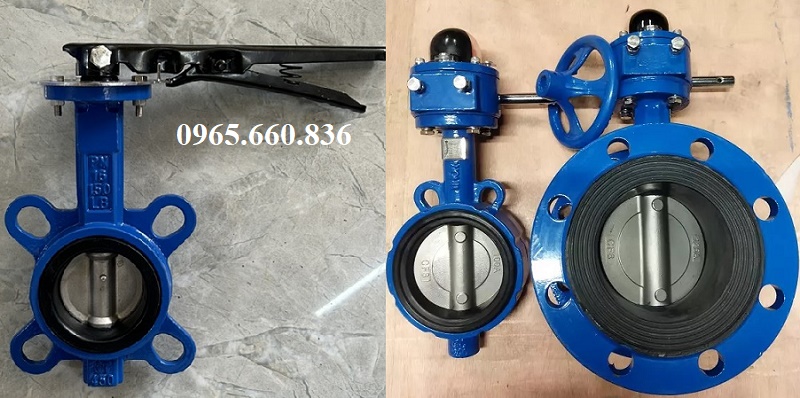

I. Van bướm (Butterfly Valve) là gì?

Van bướm (Butterfly Valve) là một thiết bị lắp đặt trên đường ống với chức năng chính dùng để điều tiết lưu lượng dòng chảy bên trong đường ống bằng cách đóng mở đĩa van thông qua bộ chuyển động tay quay, tay gạt. Thông thường đây là một dạng van được sử dụng phổ biến nhất hiện nay cùng với lối thiết kế từ nhiều loại chất liệu inox, thép, gang, nhựa,... thích hợp sử dụng trong nhiều môi trường dòng lưu chất khác nhau.

Butterfly Valve hoạt động khá đơn giản khi quay bộ chuyển động chuyền lực momen xoắn từ trục kết nối với đĩa làm cho đĩa van chuyển động quay theo góc 90 độ đóng hoặc mở van. Thông thường đối với các dòng van bướm có kích cỡ nhỏ từ DN15 - DN50 sẽ dùng bộ chuyển động tay gạt, còn đối với các dòng van bướm có kích cỡ thường sử dụng bộ chuyển động tay quay để đóng mở van một cách nhẹ nhàng hơn, ngoài ra chúng còn có thể tích hợp thêm bộ chuyển động tự động như bộ điều khiển điện, bộ điều khiển khí nén.

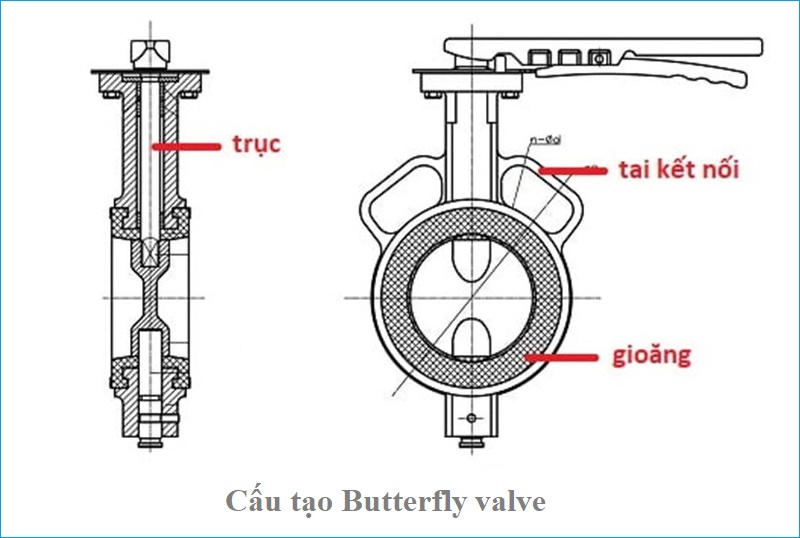

II. Cấu tạo van bướm (Butterfly Valve)

Van bướm (Butterfly Valve) có cấu tạo gồm 5 bộ phận chính tạo thành một sản phẩm hoàn chỉnh như: thân van, trục van, đĩa van, gioăng làm kín, bộ chuyển động. Tham khảo chi tiết từng bộ phận ở phần dưới đây:

1. Bộ phận thân van bướm

Thân van là bộ phận chính để liên kết các bộ phận còn lại với nhau, chúng được chế tạo từ các chất liệu inox304, inox316, thép, gang, gang dẻo, nhựa UPVC, CPVC,...Thân van bướm có nhiều kiểu kết nối mặt bích, lug, wafer thích hợp sử dụng trong nhiều hệ thống khác nhau.

2. Bộ phận trục van

Trục van bướm được chế tạo hoàn toàn từ chất liệu inox, thép không rỉ đây là bộ phận có độ cứng cao, chống chịu ăn mòn tốt và được kết nối với đĩa van và bộ chuyển động vơi mục đích chuyền lực xuống cách van để đóng, mở điều tiết lưu lượng dòng chảy.

3. Bộ phận đĩa van

Đĩa van bướm là bộ phận khá quan trọng của van bướm, chúng được làm từ nhiều chất liệu inox, thép, gang, nhựa,... tuỳ thuộc vào từng chất liệu thân van sẽ có một dạng đĩa van tương đồng. Đĩa van có nhiệm vụ tiếp súc trực tiếp với dòng lưu chất nhằm ngăn chặn và cho lưu chất đi qua.

4. Bộ phận gioăng làm kín

Gioăng làm kín là bộ phận làm kín ở phần đĩa van và đầu kết nối, chúng được làm hoàn toàn từ chất liệu cao su Teflon, EPDM có tính chất chịu nhiệt, áp lực, ăn mòn tốt nhằm tránh trình trạng lưu chất rò rỉ ra bên ngoài.

5. Bộ phận chuyển động

Bộ chuyển động van bướm có nhiều loại như tay gạt, tay quay, tay kẹp và có thể lắp bộ chuyển động tự động như bộ điều khiển điện, bộ điều khiển khí nén.

Các bạn tham khảo nguyên lý hoạt động ở mục: van bướm

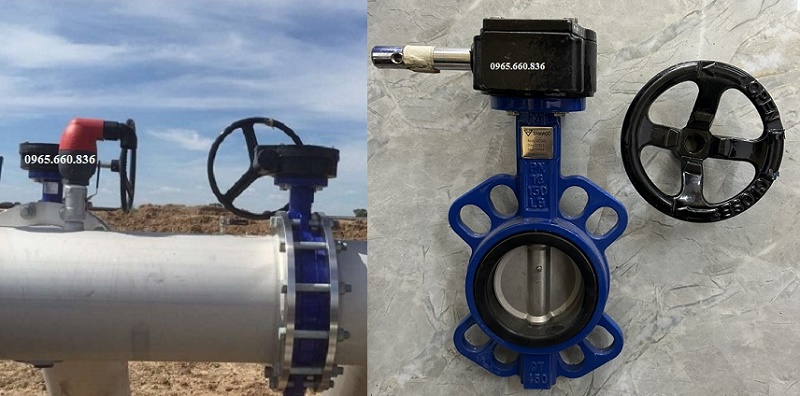

III. Ứng dụng van bướm (Buterfly Valve)

Van bướm (Buterfly Valve) là một sản phẩm được sử dụng trong nhiều hệ thống, lĩnh cực công nghiệp. Hãy cùng chúng tôi tham khảo những ứng dụng thực tế dưới đây:

• Ứng dụng: Sử dụng trong các nhà máy hoá chất, công trình nghiên cứu
• Ứng dụng: lắp đặt trong nhà máy chế biến thực phẩm, hải sản, thuỷ sản
• Ứng dụng: van sử dụng trong đường ống PCCC
• Ứng dụng: van lắp đặt trong hệ thống thông khí, lọc hoá dầu
• Ứng dụng: van sử dụng trong hệ thống cấp nước sinh hoạt, bể bơi, bể chứa.

IV. Một số dòng van bướm (Buterfly Valve) phôt biến hiện nay

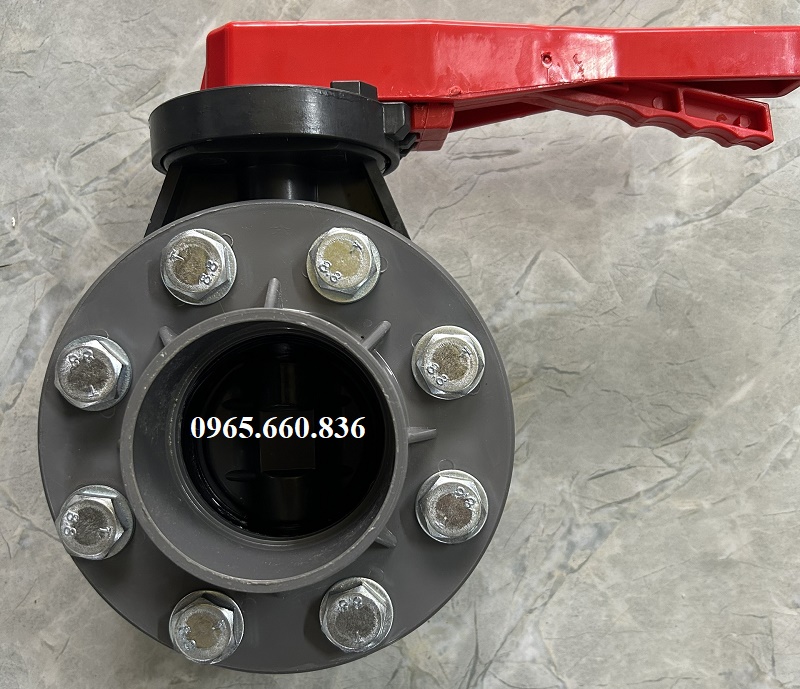

4.1. Van bướm tay gạt

• Chất liêu: inox, thép, gang, nhựa
• Kích cỡ: DN15 - DN100
• Kết nối: mặt bích, wafer, lug
• Bộ điều khiển: tay gạt
• Nhiệt độ làm việc: 0 độ C - 250 độ C
• Áp lực: 10kg/cm2 - 16kg/cm2
• Môi trường sử dụng: nước, khí, hơi, hoá chất

• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật Bản
• Bảo hành: 12 tháng

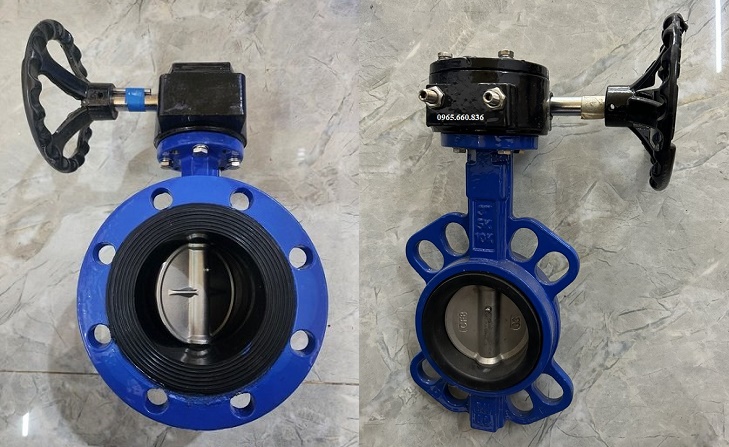

4.2. Van bướm tay quay

• Kích thước: DN50 - DN1500

• Chất liệu chế tạo: inox, thép, gang, đồng
• Nhiệt độ sử dụng: -5 độ C - 180 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar
• Kết nối: wafer, mặt bích
• Môi trường sử dụng: nước đa dụng, xăng dầu, hoá chất
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản
• Bảo hành: 12 tháng

V. Báo giá van bướm (Butterfly Valve)

Thông thường mỗi một kích cỡ van bướm sẽ có một mức giá khác nhau và luôn được lên xuống theo thị trường từng năm, nếu như các bạn đang quan tâm tới dòng sản phẩm van bướm hãy liên hệ ngay tới SDT: 0965.660.836 để nhận được bảng giá sản phẩm theo yêu cầu của khách hàng và được hỗ trợ tư vấn trực tiếp các thắc mắc hệ thống của quý khách dang gặp phải.

Xem bảng giá tại mục: bảng giá van bướm hai mặt bích
