Van bi 3 mảnh là gì

I. Van bi 3 mảnh là gì?

Van bi 3 mảnh hay còn được gọi là van bi 3 thân, van bi 3PC đây là dòng van bi thiết kế phần thân với 3 mảnh ghép lại với nhau tạo ra sản phẩm hoàn chỉnh. Van bi 3 mảnh là một sự lựa chọn không thể thiếu trong các đường ống nước sạch, nước thải, nước nóng, khí, hơi,…

Đặc tính của dòng van bi 3 mảnh được chế tạo từ các loại chất liệu như inox, thép, gang, nhựa với dãi kích cỡ DN15 – DN300 lắp đặt vào đường ống theo dạng lắp ren, mặt bích phù hợp cho nhiều môi trường có áp lực cao.

1.1. Thông số kỹ thuật van bi 3 mảnh

• Side van: DN15 – DN500
• Chất liệu chế tạo: inox, thép, gang, nhựa
• Kết nối: ren, mặt bích
• Nhiệt độ làm việc: -5 độ C – 250 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar
• Môi trường làm việc: nước, khí, hơi, dung dịch
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

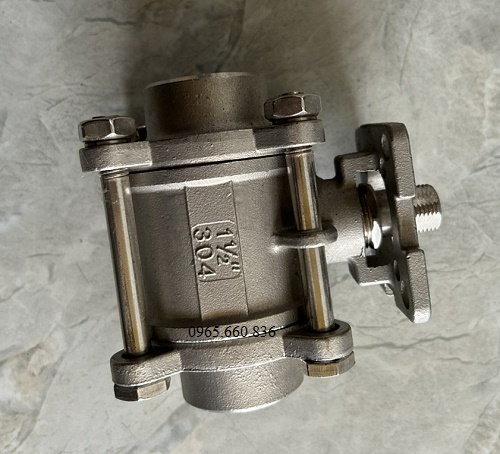

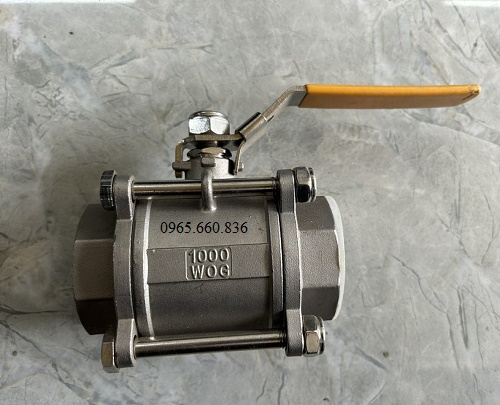

1.2. Hình ảnh van bi 3 mảnh

II. Cấu tạo nguyên lý hoạt động van bi 3 mảnh

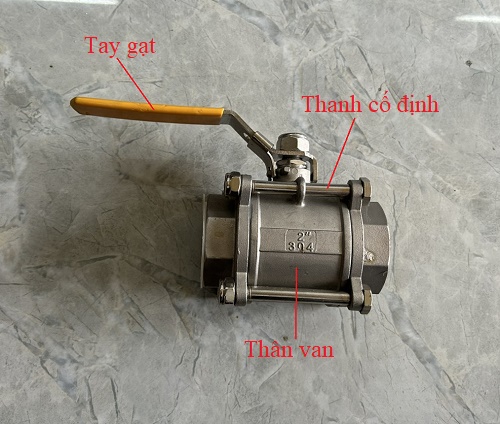

2.1. Cấu tạo van bi 3 mảnh

Van bi 3 mảnh cấu tạo gồm nhiều các bộ phận chính như: Thân van, trục van, quả bi, gioăng làm kín, bộ chuyển động.

• Thân van: thiết kế 3 mảnh kết nối lại với nhau tạo thành van hoàn chỉnh, chất liệu chế tạo từ inox, thép, gang, nhựa.
• Trục van: inox, thép không rỉ có độ cứng cao ít bị hư hỏng khi sử dụng.
• Quả bi: dạng hình tròn, được đục một lỗ bằng với kích thước của van và chế tạo từ chất liệu inox.
• Gioăng làm kín: trục tiếp ngăn lưu chất khi van đang đóng, không cho lưu chất rò rỉ ra bên ngoài.
• Bộ chuyển động: có nhiều kiểu khác nhau như tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén.

2.2. Nguyên lý hoạt động van bi 3 mảnh

Để đóng mở van bi 3 mảnh đầu tiên ta cần thực hiện quá trình quay tay quay sang theo chiều kim đòng hồ van bắt đầu mở ra cho dòng chảy đi qua van mở, khi đóng van ta quay tay quay ngược chiều kim đồng hồ quả bi đóng lại, van đóng hoàn toàn.

III. Ưu điểm nhược điểm van bi 3 mảnh

3.1. Ưu điểm van bi 3 mảnh

• Ưu điểm van bi 3 mảnh dễ dàng tháo rời khi gặp sự cố hư hỏng
• Ưu điểm van bi 3 mảnh dễ dàng lắp đặt lên trên hệ thống
• Ưu điểm van bi 3 mảnh có đa dạng chất liệu cho chủ đầu tư lựa chọn
• Ưu điểm van bi 3 mảnh có nhiều kiểu dáng, kích cỡ DN15 – DN500
• Ưu điểm van bi 3 mảnh chịu được nhiệt độ cao, áp lực lớn phù hợp cho nhiều hệ thống
• Ưu điểm van bi 3 mảnh hoạt động ổn định trong nhiều môi trường khác nhau.

3.2. Nhược điểm van bi 3 mảnh

• Nhược điểm van bi 3 mảnh có độ kín không bằng dòng van bi một mảnh
• Giá thành khá cao so với các dòng van bi khác
• Không lắp đặt cho các hệ thống có lưu chất đậm đặc, kết dính, sỏi đá.

IV. Ứng dụng van bi 3 mảnh

Tìm hiểu những ứng dụng van bi 3 mảnh:

• Van bi 3 mảnh ứng dụng trong hệ thống cấp nước sạch ở các hộ gia đình, khu trung cư
• Ứng dụng trong hệ thống lò hơi, hoi nóng
• Ứng dụng trong hệ thống sản xuất rượu bia, nước ngọt
• Ứng dụng trong hệ thống tưới tiêu tự động
• Ứng dụng trong hệ thống nghiên cứu hoá học
• Ứng dụng trong hệ thống PCCC, hệ thống chiler
• Ứng dụng trong hệ thống máy bơm.

V. Các sản phẩm van bi 3 mảnh

• Van bi 3 mảnh lắp ren
• Van bi 3 mảnh lắp bích
• Van bi 3 mảnh Đài Loan
• Van bi 3 mảnh Hàn Quốc
• Van bi 3 mảnh Trung Quốc

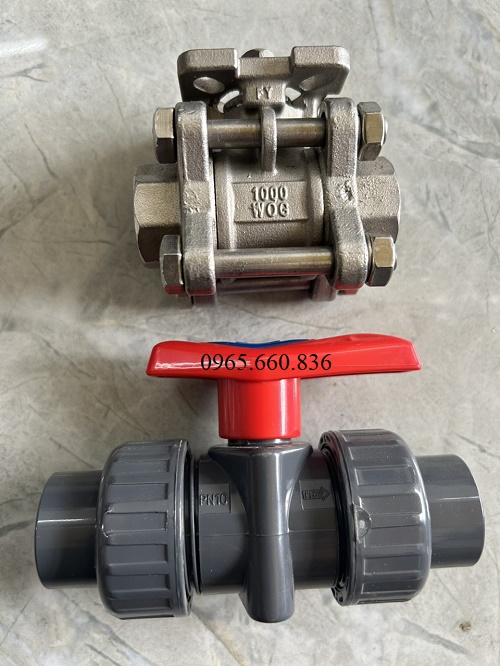

• Van bi 3 mảnh inox
• Van bi 3 mảnh gang
• Van bi 3 mảnh nhựa
• Van bi 3 mảnh thép

Trên đây là thông tin van bi 3 mảnh nhà chúng tôi cung cấp, các bạn đang có nhu cầu sử dụng sản phẩm hãy liên hệ ngay cho chúng tôi để được tư vấn trực tiếp, báo giá van bi 3 mảnh theo yêu cầu.
