Van an toàn inox

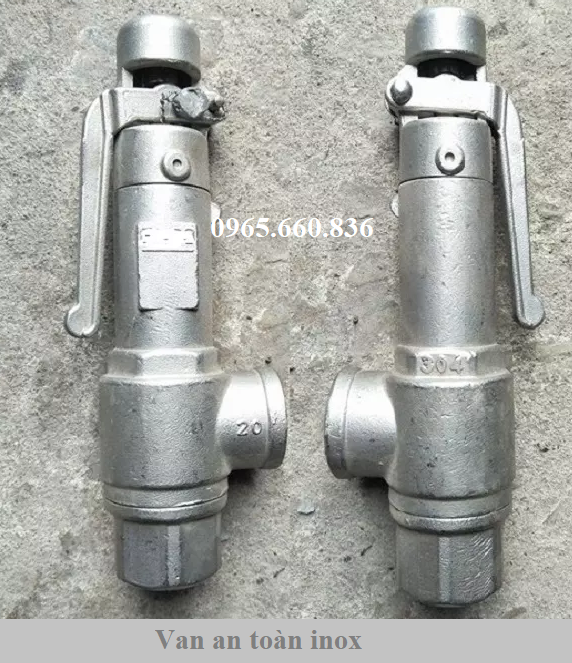

I. Mô tả van an toàn inox là gì?

Van an toàn inox hay còn gọi với tên tiếng anh (Stainless steel safety valve) đây là một sản phẩm van an toàn được làm từ chất liệu inox SUS 201, inox SUS 304, inox SUS 316. Tính năng vượt trội chịu được nhiệt độ cao, áp lực lớn chống chịu được sự ăn mòn từ môi trường dung dịch, hoá chất gây ra. Van an toàn inox sử dụng với mục đích dùng để xả lượng áp lực quá tải đi qua bên ngoài, giúp cho hệ thống kiểm soát được áp lực hoạt động trong phạm vi an toàn, tránh xảy ra hiện tượng vượt quá giới hạn gây ra sự cố rì rỉ trong quá trình vận hành.

Sản phẩm được Công TY TNHH Vật Tư Công Nghiệp Thuận Phát phân phối trên toàn quốc với đầy đủ các kích cỡ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200. Xuất xứ từ các nước Đài Loan, Nhật Bản, Hàn Quốc, Thổ Nhĩ Kỳ, Malaysia, Italia,… từ các nước cho ra các dạng sản phẩm sau:

• Van an toàn inox lắp bích
• Van an toàn inox lắp ren
• Van an toàn inox nước
• Van an toàn inox hơi nóng
• Van an toàn inox khí nén
• Van an toàn inox nắp chụp
• Van an toàn inox tay giật
• Van an toàn inox nhiệt độ cao
• Van an toàn inox áp lực cao

II. Thông số kỹ thuật van an toàn inox

• Kích cỡ sản phẩm: 15A – 200A
• Chất liệu sản phẩm: inox 201, inox 304, inox 316
• Chất liệu đĩa, lò xo: inox, thép không rỉ
• Chất liệu đệm: Teflon (FTFE)
• Dạng kết nối: ren, mặt bích
• Tiêu chuẩn kết nối: JIS, BS, DIN, ANSI
• Nhiệt độ làm việc: - 5 độ C – 220 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Môi trường làm việc: nước, khí nén, hơi nóng,…
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Italia
• Bảo hành: 12 tháng

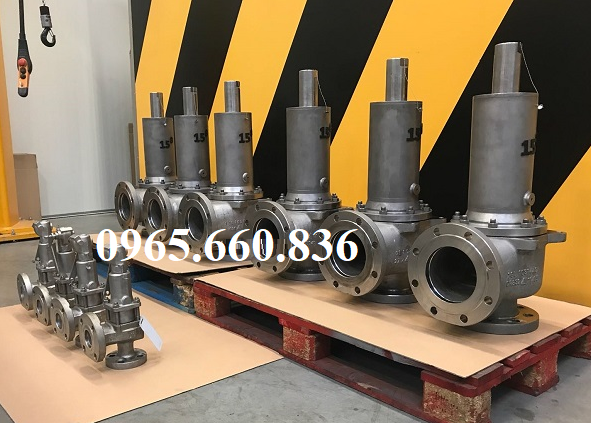

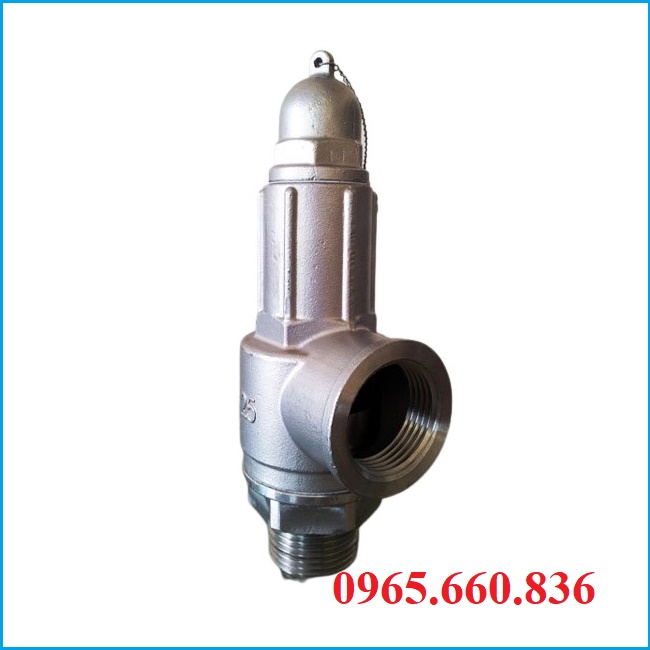

III. Hình ảnh thực tế van an toàn inox

Ngoài van an toàn inox ra đơn vị chúng tôi còn cung cấp các dòng van an toàn khác như:

• Van an toàn thép
• Van an toàn gang
• Van an toàn nhựa

IV. Cấu tạo nguyên lý hoạt động van an toàn inox

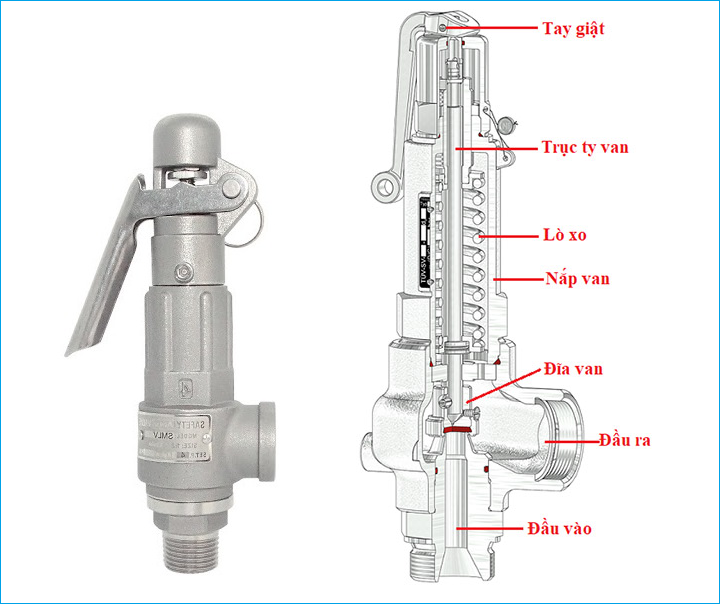

4.1. Cấu tạo

Van an toàn inox được chế tạo gồm 5 bộ phận chính như: thân van, lò xo, đĩa van, nắp chụp, vít điều chỉnh, tay giật. Thao khảo chi tiết các bộ phận chính sau đây

• Thân van: thân van là bộ phận được chế tạo hoàn toàn từ chất liệu inox, được dùng để kết nối với đường ống theo dạng lắp ren, mặt bích. Thân van đùng dể bảo vệ các bộ phận bên trong và cố định chúng lại để tạo thành sản phẩm hoàn chỉnh.
• Lò xo: lò xo làm từ thép không rỉ có lực đàn hồi cao, được gắn với đĩa van và trục an để tạo ra quá trình đóng, mở van
• Đĩa van: là bộ phận nằm bên trong van, chúng được làm từ chất liệu giống với thân van là nơi cho áp lực đi qua.
• Tay giật, vít điều chỉnh: là bộ phận được làm từ chất liệu inox, thép không rỉ phần vít điều chỉnh dùng để điều chỉnh áp lực đầu ra và tay giật để xả khí khi có sự cố đột ngột sảy ra.

4.2. Nguyên lý hoạt động

Van an toàn inox đóng mở hoàn toàn tự động dựa vào áp lực của dòng chảy, khi van ở trong thái van ban luôn đóng, ta cài đặt trước áp lực trước song khi có áp lực của dòng chảy đi vào vượt quá ngưỡng áp lực đã cài đặt van an toàn sẽ ngay lập tử mở ra, xả đi lượng khí quá tải ra bên ngoài, khi lượng áp lực xả ra đến một ngưỡng nhất định van sẽ tự động đóng lại, hệ thống vận hành bình trường.

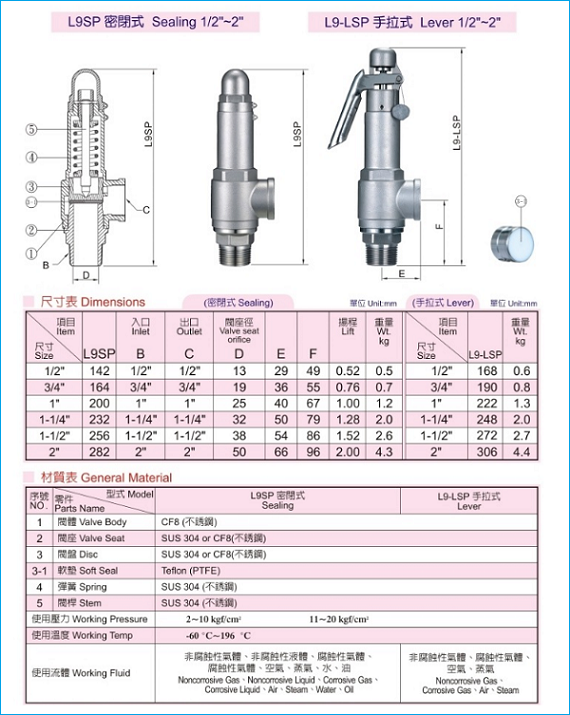

V. Catalogue van an toàn inox

VI. Ưu điểm nhược điểm van an toàn inox

6.1. Ưu diểm

• Ưu điểm van an toàn inox chịu được nhiệt độ cao, áp lực lớn
• Ưu điểm van an toàn inox cho khả năng chịu được sự ăn mòn từ lưu chất
• Ưu điểm van an toàn inox vận hành hoàn toàn tự động dựa vào áp lực của dòng chảy gây ra
• Ưu điểm van an toàn inox có nhiều chất liệu phù hợp cho nhiều đường ống khác nhau
• Ưu điểm van an toàn inox mang lại sự ổn định cho hệ thống, an toàn trong quá trình sử dụng
• Ưu điểm van an toàn inox thiết kế đơn giản, nhỏ gọn, dễ dàng lắp đặt vào đường ống.

6.2. Nhược điểm

• Hạn chế van an toàn inox không dùng cho các chất bột, các chất kết dính, chất đậm đặc, cô đặc
• Hạn chế van an toàn inox không sử dụng trong hệ thống chứa chất ăn mòn cao như axit, bazo.

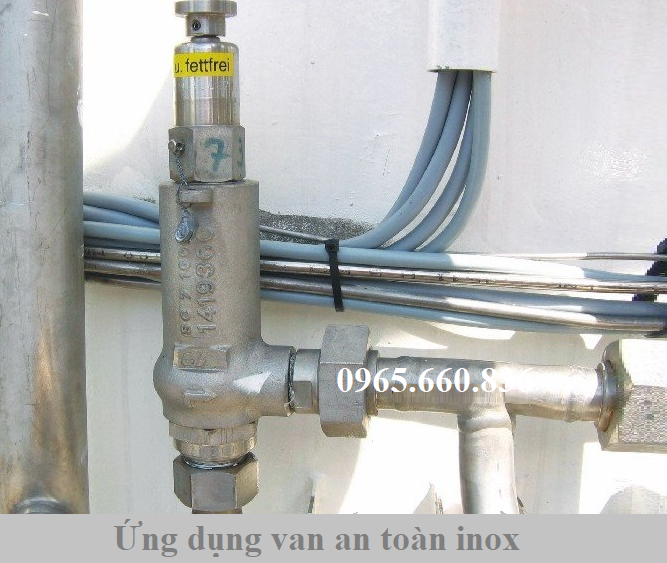

VII. Ứng dụng van an toàn inox

Các dạng hệ thống chuyên sử dụng van an toàn inox dưới đây:

• Ứng dụng van an toàn inox lắp đặt cho hệ thống khí nén, khí hơi, nồi hơi, nồi xấy
• Ứng dụng van an toàn inox lắp đặt trong nhà máy may, dệt nhuộm, nhà máy đánh giày
• Ứng dụng van an toàn inox sử dụng trong hệ thống PCCC, thông gió, bơm nước, chiler
• Ứng dụng van an toàn inox lắp đặt cho hệ thống nhà máy chế biến thực phẩm, dược phẩm, rượu bia
• Ứng dụng van an toàn inox lắp đặt trong hệ thống cát két, xy lanh, động cơ hơi áp lực cao
• Ứng dụng van an toàn inox lắp đặt trong hệ thống đóng tàu, hệ thống tàu biển.

VIII. Các dạng van an toàn inox

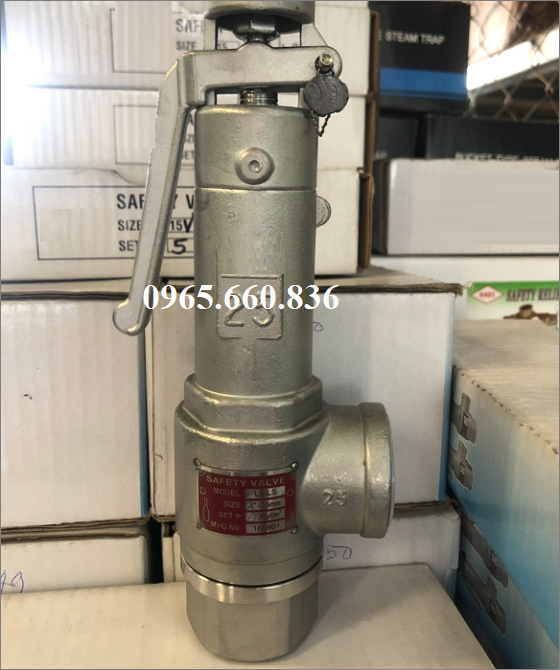

8.1. Van an toàn inox lắp ren

• Chất liệu: SUS 201, SUS 304, SUS 316
• Kích cỡ: DN15 – DN50
• Kết nối: lắp ren
• Nhiệt độ làm việc: max 250 độ C
• Áp lực làm việc: PN10, PN16
• Làm việc: nước, khí, gas, hơi
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật bản,…
• Bảo hành: 12 tháng

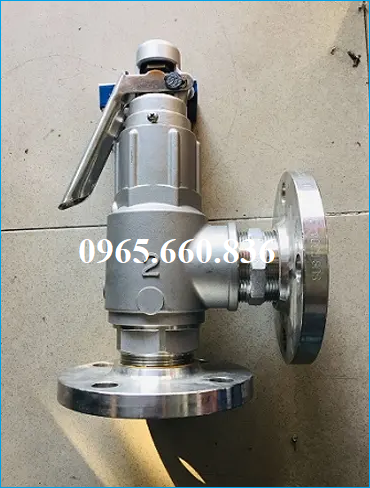

8.2. Van an toàn inox lắp bích

• Chất liệu: SUS 201, SUS 304, SUS 316
• Kích cỡ: 50A – 200A
• Dạng kết nối: mặt bích
• Nhiệt độ: max 250 độ C
• Áp suất sử dụng: 25bar tối đa
• Làm việc: nước, khí, gas, dầu, hơi
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật bản,…
• Bảo hành: 12 tháng

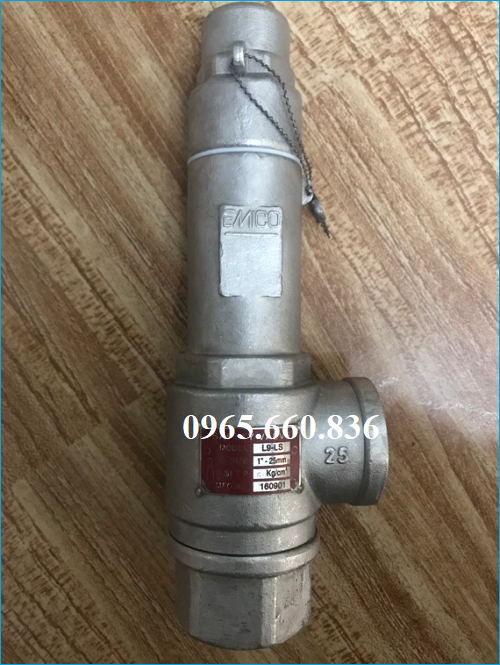

8.3.Van an toàn inox không tay

• Nguyên liệu: SUS 201, SUS 304, SUS 316
• Kích thước: DN15 – DN200
• Kết nối: lắp ren, mặt bích
• Dạng van: nắp chụp
• Nhiệt độ: 0 độ C - 250 độ C
• Áp lực: tối đa 30bar
• Làm việc: nước, khí, gas, dầu, hơi
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật bản, Trung Quốc,…
• Bảo hành: 12 tháng

8.4. Van an toàn inox tay giật

• Vật liệu: SUS 201, SUS 304, SUS 316
• Kích thước: 15A – 200A
• Kiểu nối: lắp ren, mặt bích
• Nhiệt độ sử dụng: max 250 độ C
• Áp lực làm việc: PN10, PN16, PN25
• Làm việc: nước, khí, gas, hơi
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc, Nhật bản,…
• Bảo hành: 12 tháng

IX. Báo giá van an toàn inox

Van an toàn inox được chế tạo với nhiều các kích cỡ khác nhau, mỗi kích cỡ sẽ có một mức giá riêng của chúng, do vậy để biết được chính xác giá thành sản phẩm hãy liên hệ ngay tới SDT: 0965.660.836 để được chúng tôi cung cấp bảng giá, hình ảnh, Catalogue. Cam kết hàng chính hãng 100%, giấy tờ CO~CQ đầy đủ, bảo hành 12 tháng, chế độ đổi trả 1.1 khi có lỗi do nhà sản xuất.

Giao hàng nhanh hay chậm tuỳ thuộc vào yêu cầu của khách hàng.

Tham khảo thêm sản phẩm: van an toàn thép
