Van an toàn

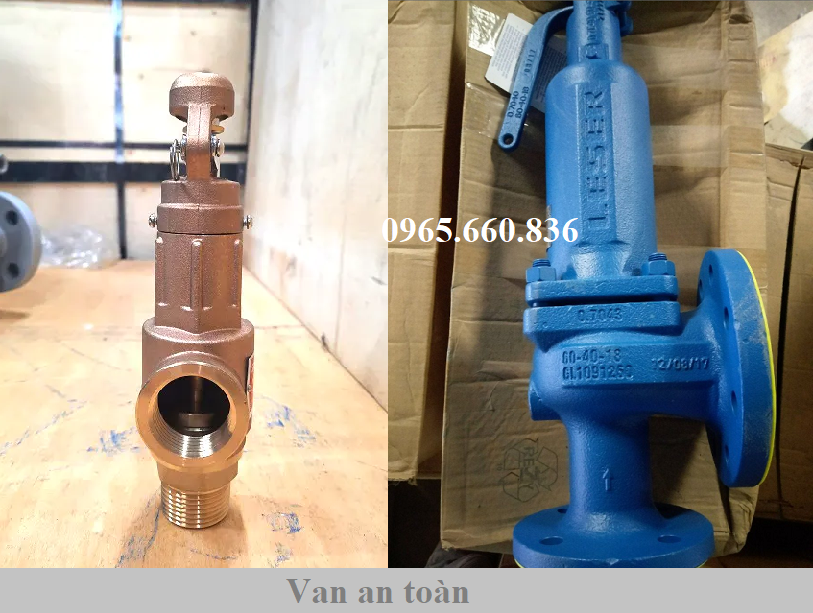

I. Van an toàn là gì?

Van an toàn hay (Sefety valve) đây là một dạng thiết bị công nghiệp sử dụng với mục đích để xả toàn bộ lượng khí từ trong các hệ thống lò hơi, nồi hơi, bịnh chịu lực, bình áp suất, chất lỏng, nước,…khi chúng đạt quá giới hạn ở mức cho phép. Van an toàn ở trạng thái ban đầu chúng luôn đóng, khi có lượng áp lực vượt quá giới hạn, lò so bên trong van sẽ bị ép lại cho van bắt đầu mở ra cho phép một phần lưu lượng đi qua, hoặc xả ra bên ngoài, ngăn ngừa tình trạng quá tải áp lực gây hư hỏng hệ thống, giúp cho van luôn hoạt động ở mức ổn định nhất, tăng tuổi thọ cho hệ thống, thiết bị đường ống.

Van xả áp xuất được chế tạo gồm nhiều kiểu chất liệu khác nhau inox 201, inox 304, inox 316, thép WCB, gang dẻo, đồng bass, đồng đúc, đồng thau, nhựa UPVC, nhựa CPVC, nhựa PVC, nhựa PPR. Mỗi dạng chất liệu sẽ phù hợp với từng môi trường như nước, khí, hơi, dung dịch, hoá chất, xăng, dầu,… tuỳ thuộc vào thông số hệ của hệ thống các bạn đang sử dụng để lựa chọn sản phẩm phù hợp nhất.

Hiện nay đơn vị chúng tôi đang nhập khẩu các dạng van an toàn từ nhiều nước khác nhau Đài Loan, Nhật Bản, Hàn Quốc, Malaysia, Thổ Nhĩ Kỳ, Italia, Malaysia,… với nhiều các kiểu dáng như nối ren, lắp bích và đầy đủ side từ DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN90, DN100, DN115, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN800, DN1000, DN1200, DN1500, DN2000. Các sản phẩm đều đầy đủ giấy tờ CO~CQ, Cataloge, cam kết chính hãng 100%, bảo hành 12 tháng, đổi trả 1.1 khi có lỗi do nhà sản xuất, giá thành ưu đãi nhất thị trường.

Các tên gọi khác sản phẩm:

• Van xả áp xuất
• Van bảo vệ

II. Thông số kỹ thuật van an toàn

• Kích thước van: DN15 – DN600 Side lớn DN600 – DN2000
• Chất liệu van: inox, thép, gang, đồng, nhựa
• Chất liệu đĩa van: inox, gang, đồng, thép, nhựa
• Chất liệu lò xo: inox, thép không rỉ
• Dạng kết nối: lắp ren, mặt bích
• Tiêu chuẩn kết nối: JIS, ANSI, DIN, BS
• Áp lực sử dụng: 10bar, 16bar, 25bar
• Nhiệt độ làm việc: -5 độ C – 250 độ C
• Môi trường sử dụng: nước đa dụng, khí, hơi nóng, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Nhật Bản, Trung Quốc, Malaysia, Italia, Thổ Nhĩ Kỳ, Hàn Quốc,…
• Bảo hành: 12 tháng

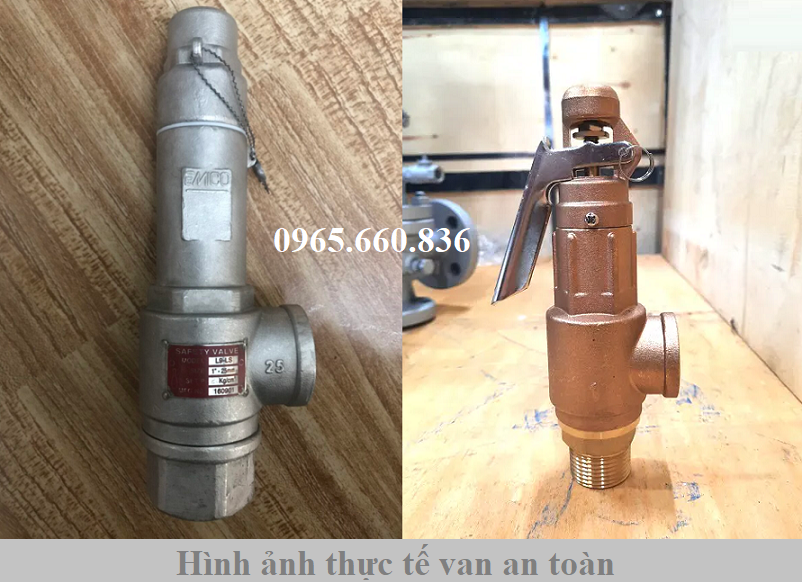

III. Hình ảnh thực tế van an toàn

Mời các bạn tham khảo hình ảnh thực tế van an toàn đơn vị chúng tôi cung cấp ở trên và ngoài ra chúng tôi còn cung cấp các dạng van công nghiệp khác như:

• Van an toàn
• Van xả khí
• Van cân bằng
• Van cầu
• Van bi
• Van cổng
• Van bướm
• Van một chiều
• Van lọc y
• Van giảm áp

IV. Cấu tạo nguyên lý hoạt động van an toàn

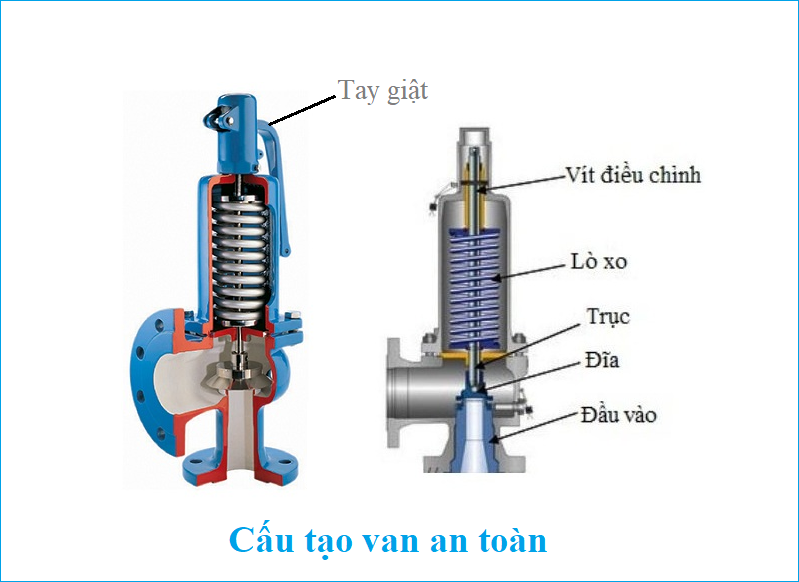

4.1. Cấu tạo van an toàn

Van an toàn được cấu tạo gồm nhiều các bộ phận khác nhau như: thân van, lò xo, đĩa van, gioăng làm kín, trục van, nắp chụp, tay giật. Tìm hiểu chung về các bộ phận dưới đây:

1. Bộ phận thân van

Thân van là bộ phận chính và lớn nhất của van, chế tạo ra từ chất liệu inox, thép, gang, đồng, nhựa trực tiếp kết nối vào đường ống bằng dạng lắp ren, mặt bích là nơi cho lưu chất đi vào và đi ra đồng thời thân van giúp liên kết các bộ phận con lại để tạo thành sản phẩm hoàn chỉnh.

2. Bộ phận lò xo

Lò xo là bộ phận được chế tạo từ chất liệu inox 304 hoặc inox 316 chống rỉ, chống ăn mòn, cho khả năng đàn hồi cực tốt và được gắn với đĩa và trục van để đóng mở một cách dễ dàng.

3. Bộ phận đĩa van

Đĩa van là bộ phận nằm bên trong thân van, chúng được làm từ chất liệu inox, thép, gang, đồng, nhựa được kết nối với trục để khi lượng áp lực bên trong hệ thống quá tải đĩa van nâng lên xả đi lượng áp suất nhất định, bảo vệ đường ống luôn an toàn trong quá trình sử dụng.

4. Bộ phận gioăng làm kín

Gioăng làm kín là bộ phận được chế tạo từ chất liệu cap su EPDM, NBR, Teflon chúng được gắn ơ đĩa van đễ ngăn chặn áp lực, lưu chất rò rỉ ra bên ngoài.

5. Bộ phận trục van

Trục van là bộ phận kéo dài từ đĩa van lên tới tay giật, được thiết kế từ chất liệu inox hoặc thép không rỉ, độ bền bỉ cao, chịu được áp lực lớn.

6. Bộ phận lắp chụp

Nắp chụp là bộ phận được làm từ chất liệu hoàn toàn giốn với thân van, chúng sử dụng để đậy phía trên thân van kết nối theo dạng ren và bích, đối với dạng ren được cố định bằng cách vặn lại, dạng nối bích cố định bằng các ốc bulong.

7. Bộ phận tay giật

Tay giật là bộ phận ở phía ngoài, chúng kết nối với trục van và được chế tạo từ inox, thép, không rỉ, gang chức năng dùng để điều chỉnh áp suất bên trong thân van bằng cách kéo và bóp tay giật lại ở trong trường hợp hệ thống chưa vượt ngưỡng giới hạn và ở mức giới hạn khi đang hoạt động vẩn có thể điều chỉnh được.

4.2. Nguyên lý hoạt động van an toàn

Van an toàn có nguyên lý hoạt động đơn giản, khi ở trạng thái ban đầu áp xuất ở mức ổn định van luôn đóng, ngăn chặn toàn bộ không cho lưu chất đi qua van, khi áp lực lưu chất bên trong vượt quá giới hạn, bộ phận đĩa lò xo bên trong bị ép lại van mở ra tạo thành một khoảng cho phép lưu chất đi qua ở một mức độ nhất định nào đó, khi dòng lưu chất quay về mức ổn định van đóng lại.

Như trên chúng ta có thể hiểu rằng dòng van này vận hành toàn toàn tự động dựa vào áp lực của dòng lưu chất gây ra. Để dễ dàng hiểu hơn về cơ chế hoạt động, mời các bạn tham khảo video dưới đây để biết thêm thông tin:

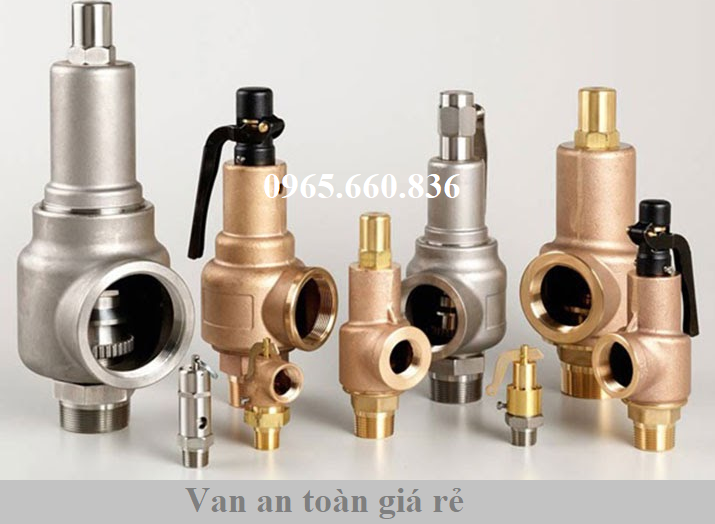

V. Ưu điểm nhược điểm van an toàn

5.1. Ưu điểm van an toàn

Ngày nay trong nhiều các hệ thống đường ống không thể thiếu được dòng van an toàn, chúng mang lại nhiều điểm vượt trội như:

• Van an toàn cho khả năng hoạt động giảm áp nhanh tróng, đóng mở liên tục
• Van an toàn có lối thiết kế đơn giản, có thể lắp đặt ở nhiều vị trí khác nhau
• Van an toàn đa dạng nhiều chất liệu inox, thép, gang, đồng, nhựa, hoạt động tốt trong nhiều môi trường
• Van an toàn có nhiều kiểu kết nối, phù hợp với nhiều đường ống ren, mặt bích khác nhau
• Van an toàn vận hành tốt trong điều kiện nhiệt độ cao, áp lực lớn đối với dòng van inox, thép
• Van an toàn với các dạng van làm từ gang bên ngoài được phủ thêm một lớp sơn Epoxy chống rỉ, chống thấm nước, chống bám bụi
• Van an toàn dễ dàng điều chính áp suất xuống mức ổn định đơn giản bằng cách kéo tay giật.

5.2. Nhược điểm van an toàn

Ngoài những ưu điểm vượt trội van an toàn mang lại thì chúng còn có nhiều những nhược điểm cần chú ý như:

• Hạn chế lắp đặt van an toàn ở hệ thống có các chất kết dính, cô đặc, các đường ống chứa nhiều đá, sỏi
• Hạn chế van an toàn không sử dụng cho hệ thống cần đến điều tiết lưu lượng của dòng chảy
• Hạn chế van an toàn không sử dụng để ngâm trong nước, làm ảnh hưởng đến khả năng của van và không thể hoạt động được.

VI. Cách lựa chọn và lắp đặt van an toàn theo đúng quy trình

Quá trình lựa chọn và lắp đặt van an toàn là một điều cực kì quan trọng, chúng mang lại hiệu quả trong quá trình sử dụng, chính vì thế cần tìm hiểu cách lựa chọn và lắp đặt sản phẩm đúng cách là một điều cực kì quan trọng. Tham khảo bài viết dưới đây để hiểu rỏ về cách lựa chọn và lắp đặt van an toàn:

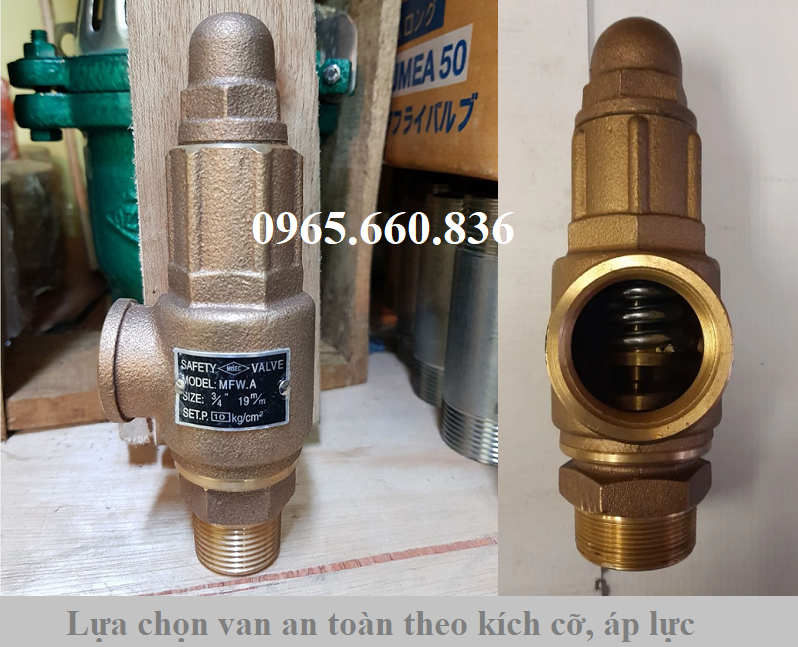

6.1. Cách lựa chọn van an toàn

Để lựa chọn van an toàn đúng theo yêu cầu của hệ thống chúng ta cần thực hiện các bước sau đây:

• Bước 1: cần lựa chọn kích thước van giảm áp tương đương với kích cỡ của đường ống
• Bước 2: lựa chọn kiểu kết nối ren, mặt bích và tiêu chuẩn kết nối JIS, BS, DIN, ANSI đồng bộ với tiêu chuẩn kết nối của hệ thống
• Bước 3: lựa chọn áp suất, đối với đường ống có mức áp lực tối đa 16bar, cần lựa chọn van xả khí chịu được mức áp suất của đường ống đưa ra
• Bước 4: lựa chọn chất liệu van phù hợp với môi trường sử dụng đối với các hệ thống có áp lực, nhiệt độ cao cần lựa chọn các dạng van an toàn thép, inox, gang các hệ thống chuyên sử dụng cho cho lưu chất có độ ăn mòn cao lựa chọn sản phẩm van an toàn nhựa, còn đối với lưu chất bình thường nước lựa chọn sản phẩm van giảm áp đồng.
• Bước 5: lựa chọn địa chỉ cung cấp sản phẩm chính hãng là một điều cực kì quan trọng, hãy đến những địa chỉ cung cấp sản phẩm uy tín, chính hãng. Nhằm mục đích tránh được trường hợp mua phải hàng giả, hàng nhái, hàng kém chất lượng gây ảnh hưởng lớn đến hệ thống, và nhanh bị hư hỏng, tốn chi phí sửa chữa, thay thế.

6.2. Cách lắp đặt van an toàn sao cho đúng cách

Việc lắp đặt van an toàn đúng cách là một quy trình cực kì quan trọng trong quá trình vận hành hệ thống, chúng mang lại hiệu quả và sự ổn định. Tham khảo các bước lắp đặt van an toàn ở mục dưới đây:

• Bước 1: trong quá trình tiến hành lắp đặt van xả khí, việc đầu tiên ta phải lựa được sản phẩm song rồi tiến hành lau chùi hệ thống, ngăn không cho các chất bụi bẩn báo vào dể dẩn đến hiện tượng rò rỉ.
• Bước 2: sau khi lau chùi sạch sẽ ta cần tiến hành lắp đặt van an toàn, cần lắp đặt van an toàn đúng theo hướng mũi tên trên thân van, đúng theo hướng dòng chảy, ngoài ra không nên lắp đặt van an toàn ở hệ thống nằm ngang, dễ dẩn đến tình trạng rò rỉ, do cơ chế dạng van an toàn thiết kế dạng kiểu lắp đứng.
• Bước 3: đến quy trình cố định van lên đường ống, đôi với dạng lắp ren không cần phải siết chặt quá, và ngoài ra cần cho thêm một lớp gioăng hoặc băng tan để tăng độ kín cho van, còn với dạng mặt bích cần đặt van đúng điểm mặt bích song dùng bulong siết chặt lại, trong quá trình siết cần vặn từ từ để tránh trường hợp vị lệch bulong.
• Bước 4: Sau khi đã tiến hành lắp đặt song cần kiểm tra sau tổng thể xem van có hoạt động ổn định hay không, vì thế cần cho hệ thống hoạt động thử xem van có bị rò rỉ, áp xuất xả ra ổn định ở mức cài đặt hay chưa và kiểm tra độ kín ở các đầu nối xem có bị rò rỉ hay không, để một lúc nếu như áp lực đi ra ổn định, các đầu nối ổn định van không bị rò rỉ, chúc mừng bạn đã lắp đặt thành công.

Lưu ý: trong thời gian sử dụng ta cần đưa gia kế hoạch bảo trì, bảo dưỡng thường xuyên để cho van an toàn luôn ở trạng thái tốt nhất, tránh khỏi các hiện tượng rò rỉ, rỉ sét gây ra trong quá trình hoạt động. Vì thế cần thường xuyên kiểm tra 1 – 2 tháng một lần, nếu như có gặp sự cố cần khắc phục ngay để van luôn ở trong trạng thái tốt nhất, tránh thất thoát lưu lượng bên trong, gián đoạn đến hệ thống trong quá trình sử dụng.

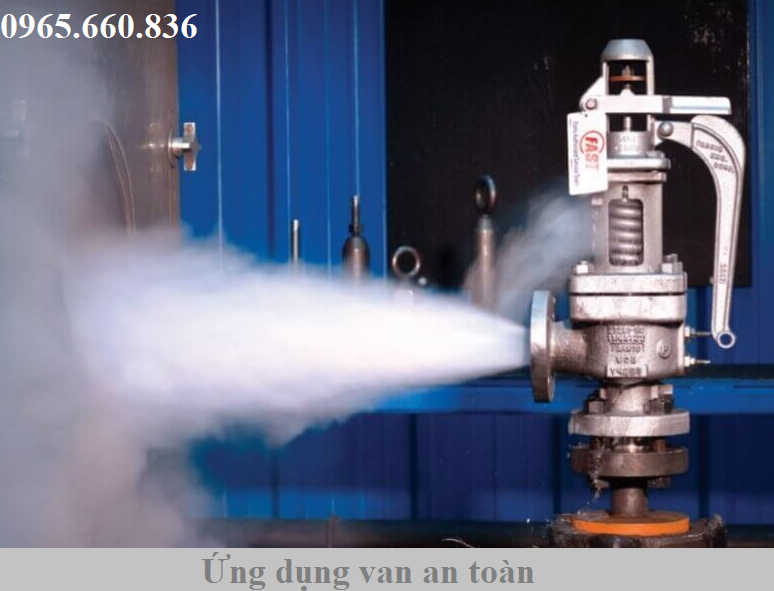

VII. Ứng dụng van an toàn

Van an toàn sử dụng trong nhiều các ngành nghề, lĩnh vực nông nghiệp, công nghiệp, sản xuất,… sử dụng với mục đích bảo vệ đường ống khỏi hiện tượng tăng áp đột ngột, do vậy chúng được lắp đặt trong nhiều hệ thống đường ống, cụ thể như:

• Ứng dụng van an toàn: lắp đặt trong hệ thống PCCC, máy bơm nước
• Ứng dụng van an toàn: sử dụng trong đường ống cấp thoát nước ở thành phố
• Ứng dụng van an toàn: sử dụng trong đường ống xử lý nước thải
• Ứng dụng van an toàn: lắp đặt ở các nhà máy sản xuất thực phẩm, rượu, bia, nước ngọt, nước giải khát, bánh kẹo
• Ứng dụng van an toàn: lắp đặt trong nhà máy dệt, nhuộm vãi công nghiệp
• Ứng dụng van an toàn: sử dụng trong đường ống khí nén, khí hơi, lò hơi áp lực cao
• Ứng dụng van an toàn: sử dụng trong hệ thống cung cấp nhiên liệu tàu biển, xăng dầu
• Ứng dụng van an toàn: lắp đặt trong các đường ống tưới tiêu nông nghiệp.

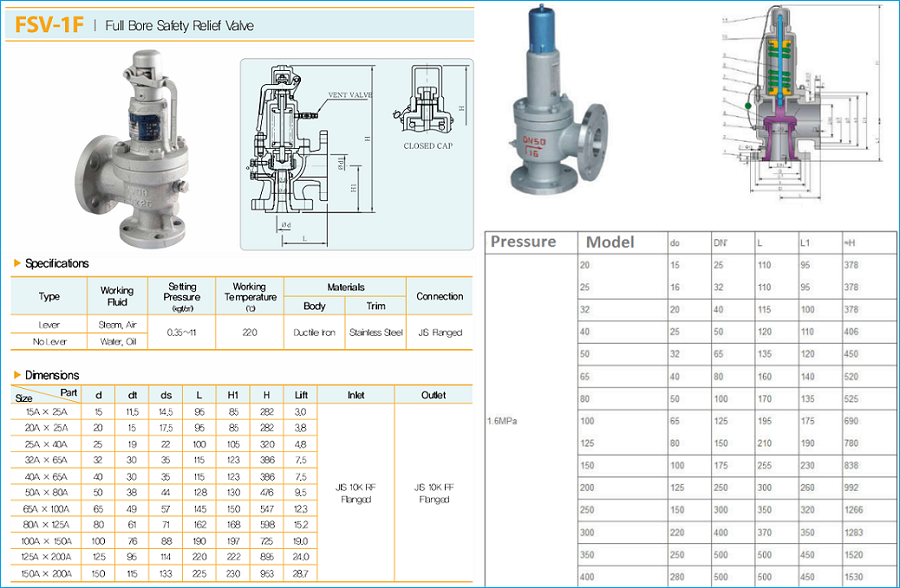

VIII. Catalogue van an toàn

Để đem lại sự chuẩn xác khi lựa chọn sản phẩm cho hệ thống của mình, thông qua Catalogue bên trong chúng sẽ có đầy đủ các thông tin, hình ảnh, bản vẽ, áp lực, nhiệt độ, kiểu kết nối, cấu tạo,… tham khảo hình ảnh dưới đây để biết thêm thông tin:

IX. Các loại van an toàn ngày nay

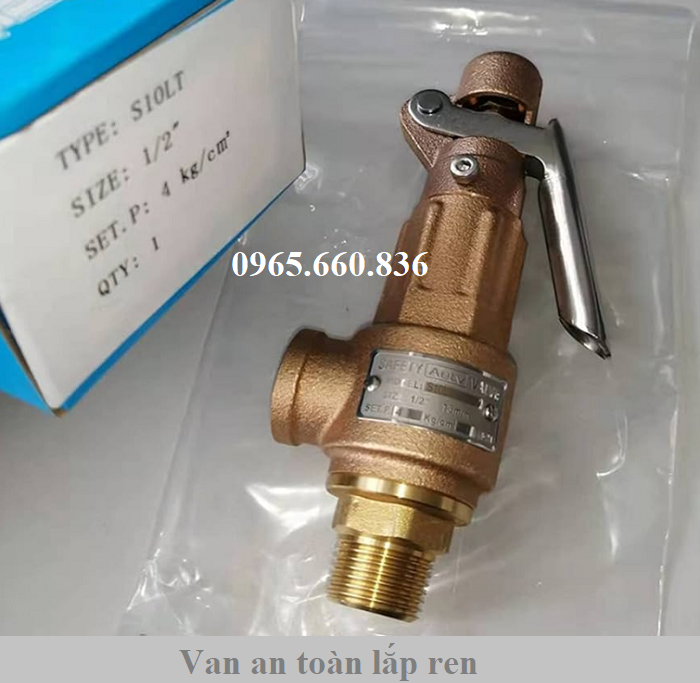

9.1. Van an toàn lắp ren

• Kích cỡ van: 15A – 50A
• Vật liệu chế tạo: inox, thép, nhựa, đồng
• Kết nối: lắp ren
• Nhiệt độ sử dụng: -5 độ C – 200 độ C
• Áp lực sử dụng: tối đa 60bar
• Môi trường sử dụng: nước đa dụng, dung dịch, hoá chất
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

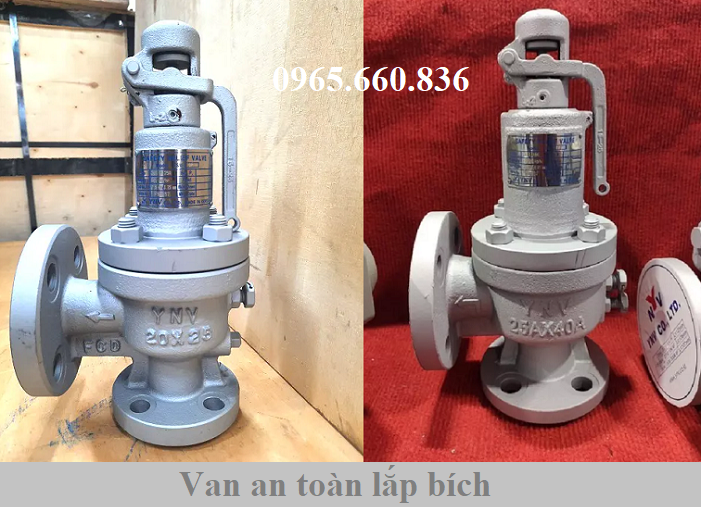

9.2. Van an toàn lắp bích

• Kích thước van: DN50 – DN2000
• Nguyên liệu: inox, thép, gang, nhựa, đồng
• Dạng kết nối: mặt bích
• Tiêu chuẩn kết nối: JIS, BS, DIN, ANSI
• Nhiệt độ làm việc: 250 độ C
• Áp lực sử dụng: max 100bar
• Môi trường làm việc: nước, hoá chất, dầu nóng, khí
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

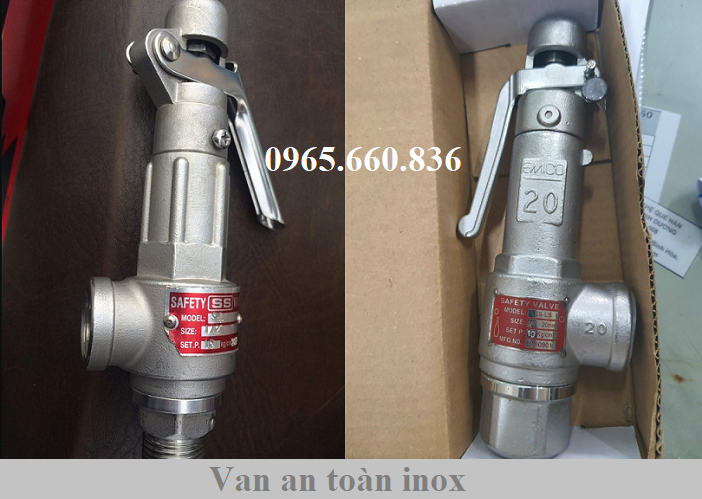

9.3. Van an toàn inox

• Vật liệu van: inox 201, inox 304, inox 316
• Side van: DN15 – DN200
• Nhiệt độ: -5 độ C – 80 độ C
• Áp lực max: 50kg/cm2
• Kết nối: ren, bích
• Sử dụng: nước sạch, nước thải, dung dịch, hoá chất
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

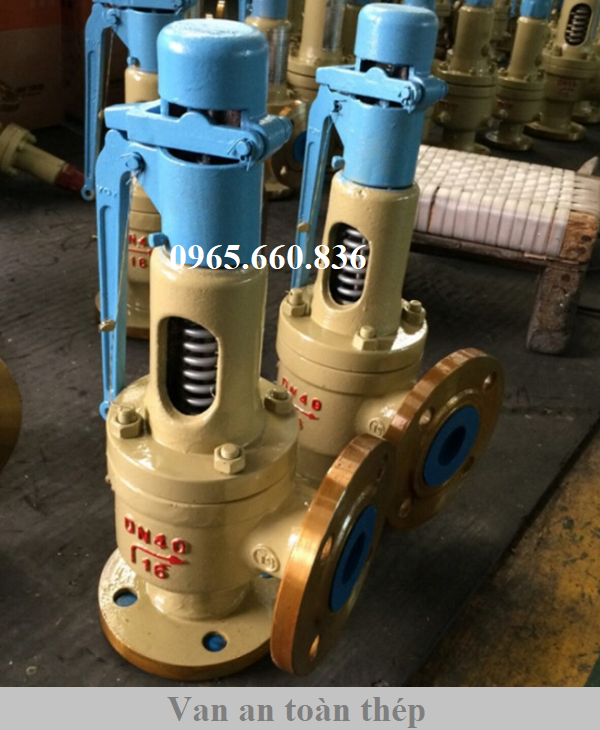

9.4. Van an toàn thép

• Chất liệu: thép WCB
• Side van: 15A – 600A
• Áp lực sử dụng: 100kg/cm2
• Kết nối: ren, mặt bích
• Tiêu chuẩn kết nối: JIS, BS, DIN, ANSI
• Nhiệt độ sử dụng: max 400 độ C
• Môi trường làm việc: nước nóng, dầu nóng, hơi nóng
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

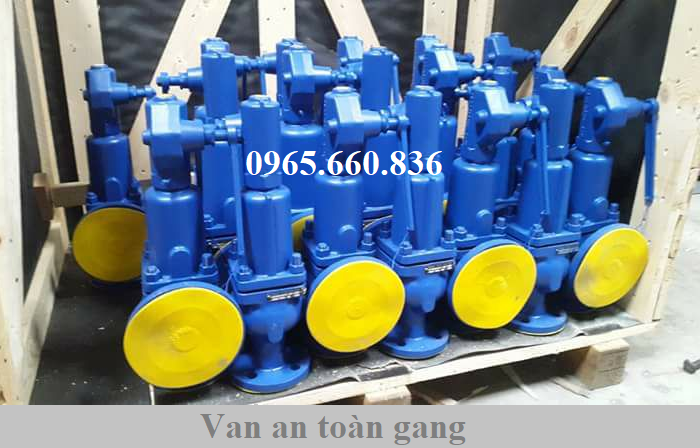

9.5. Van an toàn gang

• Kích cỡ side van: DN50 – DN2000
• Chất liệu chế tạo: gang, gang cầu, gang dẻo, gang xám
• Sơn phủ: Epoxy
• Nhiệt độ sử dụng: -5 độ C – 150 độ C
• Áp lực tối đa: 60bar
• Sử dụng: nước, khí nén, hơi nóng
• Kết nối: mặt bích JIS10K, BS, DIN, ANSI
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

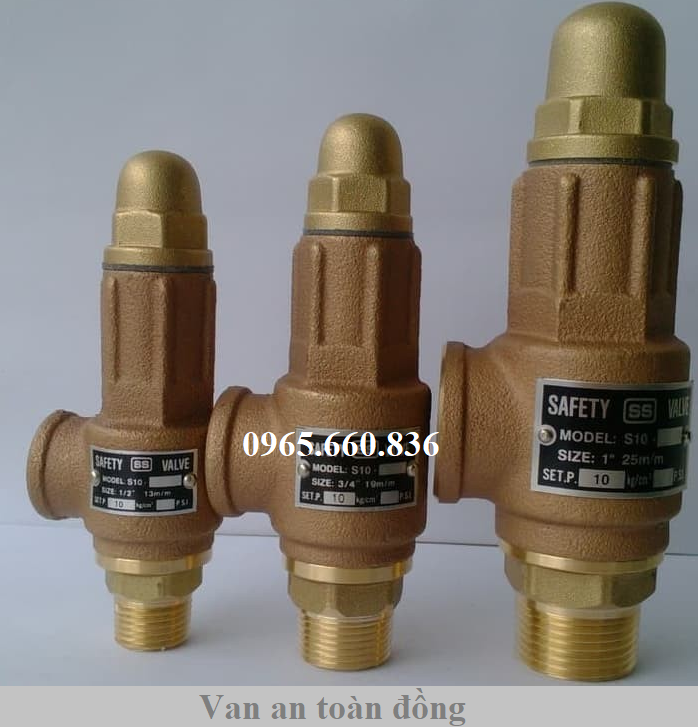

9.6. Van an toàn đồng

• Kích thước van: DN15 – DN50
• Nguyên liệu chế tạo: đồng, đồng thau, đồng bass
• Nhiệt độ làm việc: 0 độ C – 120 độ C
• Áp suất: max 40bar
• Kết nối: lắp ren
• Môi trường làm việc: khí, hơi, nước đa dụng
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

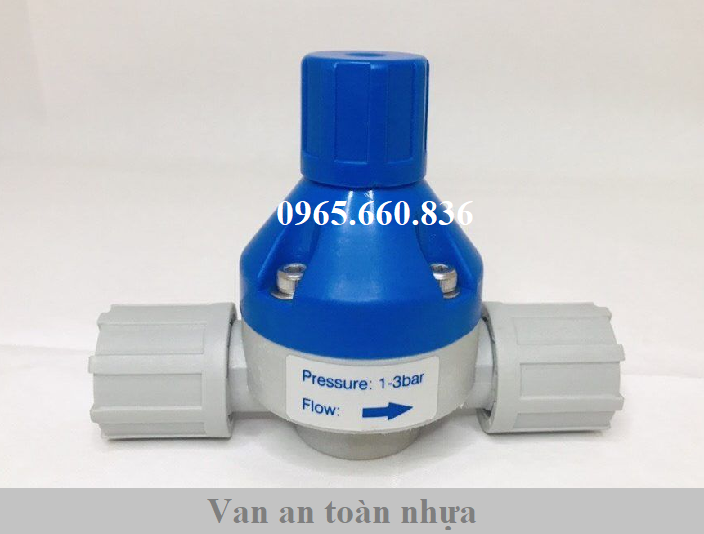

9.7. Van an toàn nhựa

• Vật liệu chế tạo: nhựa UPVC, nhựa CPVC, nhựa PPR, nhựa PVC
• Kích thước: DN15 – DN500
• Kết nối: lắp ren, mặt bích
• Nhiệt độ làm việc: 0 độ C – 80 độ C
• Áp lực sử dụng: 10bar, 16bar
• Môi trường làm việc: nước, dung dịch, hoá chất
• Bảo hành: 12 tháng
• Giấy tờ CO~CQ đầy đủ

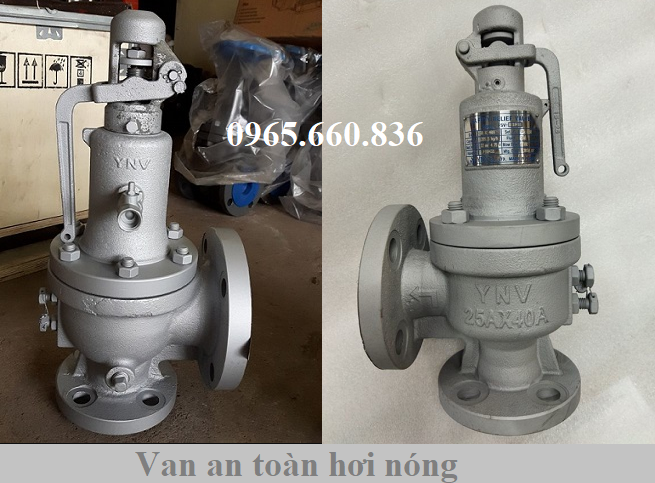

9.8. Van an toàn hơi nóng

• Kích cỡ van: 15A – 600A
• Nguyên liệu van: inox, thép, gang
• Kiểu lắp: ren, mặt bích
• Nhiệt độ sử dụng: -5 độ C – 300 độ C
• Áp lực sử dụng: 10bar – 100bar
• Môi trường làm việc: hơi nóng
• Giấy tờ CO~CQ đầy đủ
• Bảo hành: 12 tháng

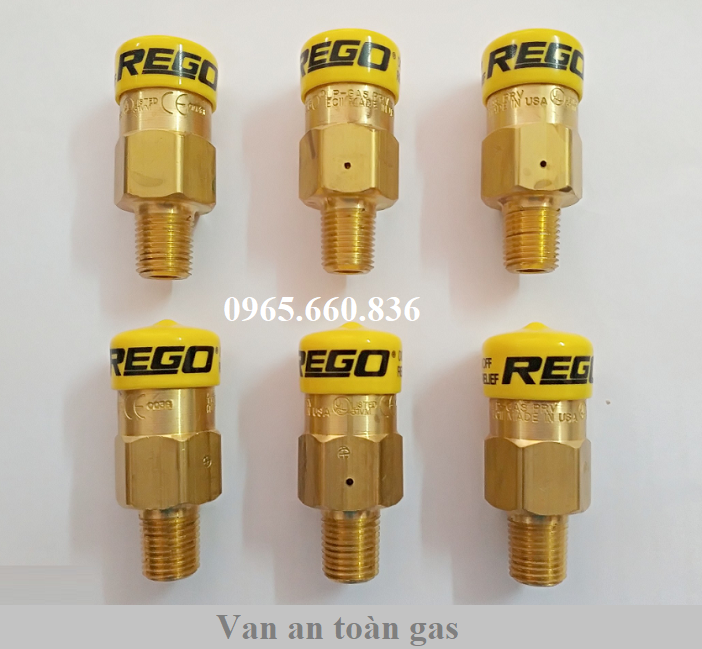

9.9. Van an toàn gas

• Đường kính van: ½’’ – 2”
• Chất liệu chế tạo: đồng, inox
• Kết nối: lắp ren
• Nhiệt độ làm việc: khoảng 200 độ C
• Áp lực sử dụng: tối đa 25bar
• Sử dụng: khí gas
• Bảo hành: 12 tháng
• Giấy tờ CO~CQ đầy đủ

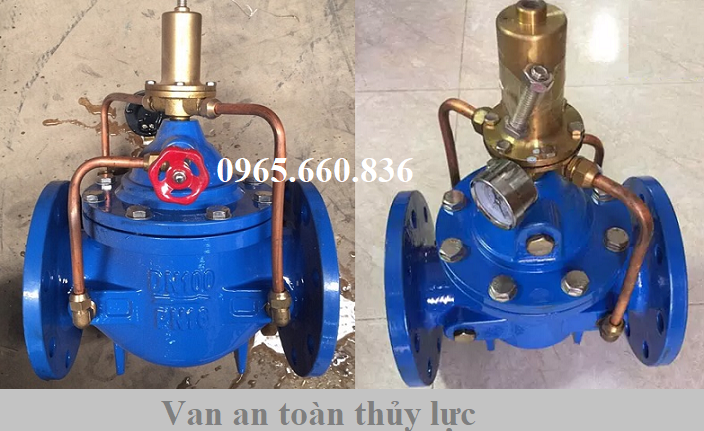

9.10. Van an toàn thuỷ lực

• Vật liệu van: inox, thép
• Side van: DN50 – DN500
• Áp lực làm việc: 100kg/cm2
• Nhiệt độ sử dụng: max 300 độ C
• Kết nối: mặt bích
• Môi trường sử dụng: nước, nước áp lực cao
• Bảo hành: 12 tháng
• Giấy tờ CO~CQ đầy đủ
• Đổi trả 1.1 khi có lỗi do nhà sản xuất

9.11. Van an toàn khí nén

• Side: 15A – 50A
• Chất liệu chế tạo: inox, thép, đồng
• Kết nối: lắp ren
• Nhiệt độ làm việc: -5 độ C – 200 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar
• Môi trường làm việc: khí nén
• Bảo hành: 12 tháng

9.12. Van an toàn theo xuất xứ

• Van an toàn Đài Loan
• Van an toàn Hàn Quốc
• Van an toàn Nhật Bản
• Van an toàn Thổ Nhĩ Kỳ
• Van an toàn Malaysia
• Van an toàn Italia
• Van an toàn Trung Quốc

X. Địa chỉ mua van an toàn chính hãng, báo giá

Trên thị trường ngày nay có rất nhiều đơn vị cung cấp van an toàn chính hãng, trong số đó củng có nhiều đơn vị cung cấp hàng kém chất lượng, giá thành cao vì thế việc lựa chọn nhà cung cấp là một điều cực kì quan trọng.

Hãy đến ngay Công Ty TNHH Vật Tư Công Nghiệp Thuận Phát là đơn vị có nhiều năm kinh nghiệm trong ngành van công nghiệp, chuyên cung cấp các sản phẩm van an toàn nhập khẩu từ nhiều nước trên thế giới. Cam kết tất cả các sản phẩm đơn vị chúng tôi cung cấp ra thị trường hàng chính hãng 100%, đầy đủ các loại giấy tờ, chứng chỉ, chế độ bảo hành lên tới 12 tháng.

Để biết được giá thành sản phẩm một cách chính xác và nhanh nhất hãy liên hệ ngay tới Hotline: 0965.660.836 để được nhân viên bên chúng tôi tư vấn trực tiếp, báo giá sản phẩm van an toàn.
