Van 1 chiều cánh bướm H76X-16Q/25Q

I. Van 1 chiều cánh bướm H76X-16Q/25Q là gì?

Van 1 chiều cánh bướm H76X-16Q/25Q là một thiết bị quan trọng trong hệ thống đường ống, giúp kiểm soát dòng chảy theo một chiều nhất định và ngăn dòng chảy ngược. Van có thiết kế nhỏ gọn, sử dụng đĩa van dạng cánh bướm để đóng mở dòng lưu chất, giúp giảm áp lực dòng chảy và tiết kiệm năng lượng vận hành.

Loại van này thường được làm từ các vật liệu có độ bền cao như gang, inox, thép không gỉ, đảm bảo khả năng chịu áp lực và nhiệt độ tốt. Đặc biệt, loại van này hoạt động được trong nhiều môi trường khắc nghiệt khác nhau như nước sạch, nước thỉa, dầu, khí nén và hoá chất nhẹ. Với khả năng tự động đóng khi ngừng dòng chảy, van giúp bảo vệ hệ thống, tránh hiện tượng búa nước gây hư hại đường ống và thiết bị.

Nhờ thiết kế đơn giản, dễ dàng lắp đặt và bảo trì mà loại van này được sử dụng phổ biến trong nhiều lĩnh vực công nghiệp như hệ thống cấp thoát, xử lý nước thải, hệ thống HVAC, dầu khí, hoá chất và nhiều lĩnh vực khác.

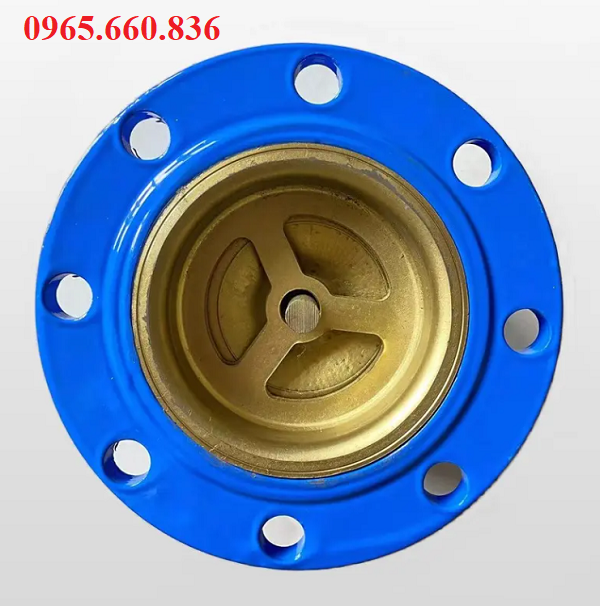

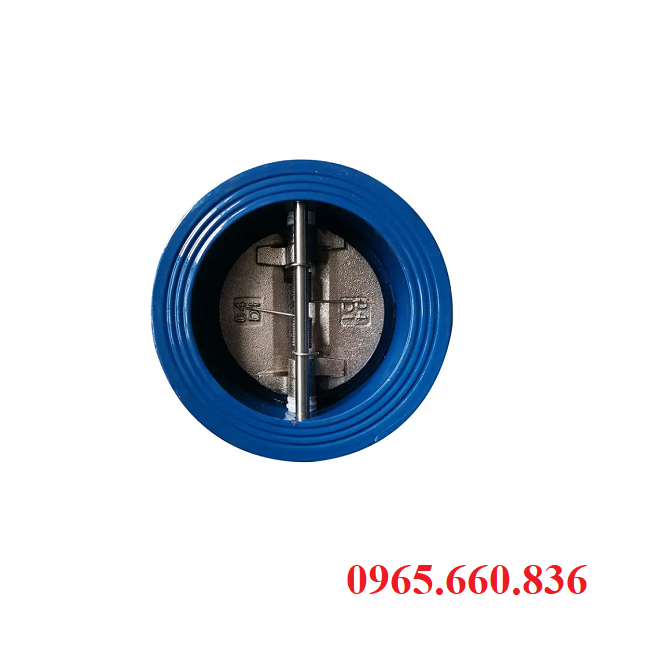

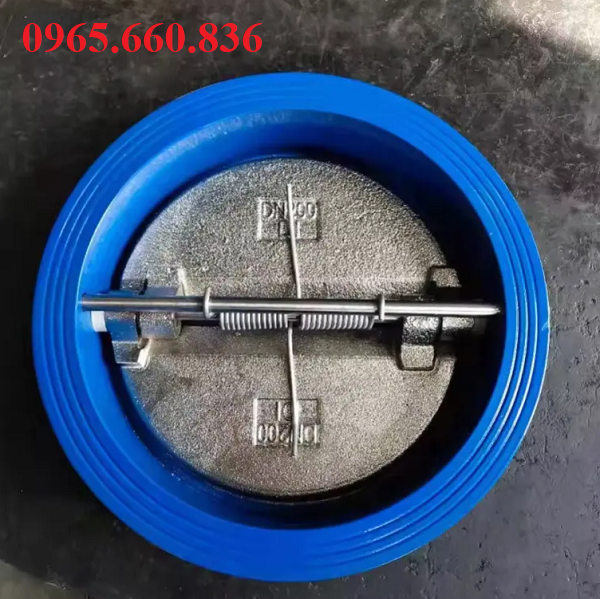

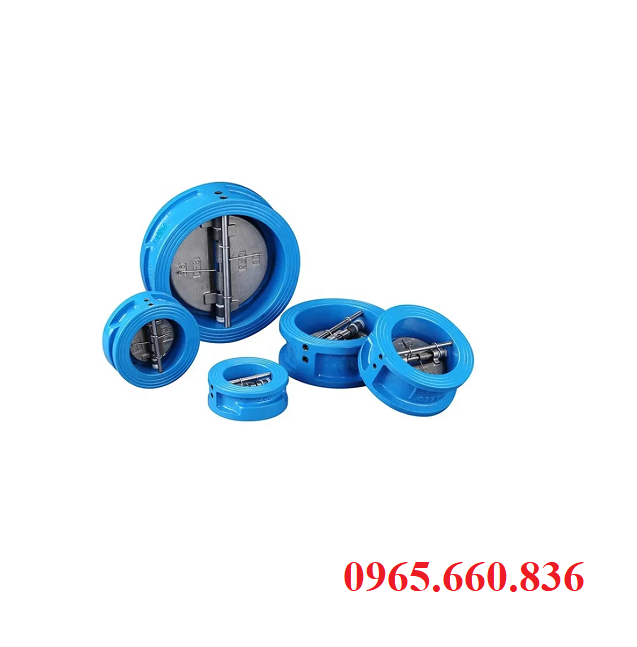

II. Hình ảnh van 1 chiều cánh bướm H76X-16Q/25Q.

III. Đặc điểm cấu tạo van 1 chiều cánh bướm H76X-16Q/25Q.

Van một chiều cánh bướm H76X-16Q/25Q có thiết kế nhỏ gọn nhưng cực kỳ hiệu quả, giúp kiểm soát dòng chảy một cách tối ưu nhất. Van có cấu tạo gồm 6 bộ phận chính sau giúp van hoạt động ổn định.

• Thân van: Được đúc từ gang hoặc inox chắc chắn, giúp chịu lực tốt và chống ăn mòn. Thiết kế thân mỏng giúp tiết kiệm diện tích lắp đặt, phù hợp với nhiều không gian khác nhau.
• Đĩa van( cánh bướm): Phần đĩa này sẽ được mở khi có dòng chảy đi qua và đóng lại ngay khid òng chảy ngừng. Được làm từ inox hoặc thép không gỉ đảm bảo độ bền cao, chống rỉ sét và không biến dạng sau thời gian sử dụng dài.
• Trục van: Là bộ phận kết nối với đĩa van, giúp đĩa van hoạt động linh hoạt. trục van được thiết kế chắn chắn, đảm bảo khả năng xoay nhẹ nhàng mà không bị kẹt.
• Lò xo: Giữ vai trò quan trọng trong việc đóng van nhanh chóng khi dòng lưu chất ngừng hảy. Nhờ lò xo này, hiện tượng nước chảy ngược hay búa nước hạn chế đáng kể, bảo vệ hệ thống đường ống.
• Gioăng làm kín: Được làm từ cao su đàn hồi chất lượng cao, đảm bảo độ kín khít hoàn hảo, không để xảy ra hiện tượng rò rỉ trong quá trình hoạt động.
• Bulong và đai ốc: Các chi tiết nhỏ nhưng vô cùng quan trọng giúp liên kết các bộ phận lại với nhau, đảm bảo độ ổn định khi van hoạt động.

Nhờ cấu tạo thông minh, van 1 chiều cánh bướm H76X-16Q/25Q không chỉ dễ lắp đặt mà còn giúp giảm thiểu tối đa lực cản dòng chảy, hạn chế thất thoát áp suất, từ đó nâng cao hiệu suất cho toàn bộ hệ thống.

IV. Nguyên lý hoạt động của van 1 chiều cánh bướm H76X-16Q/25Q.

Van 1 chiều cánh bướm H76X-16Q/25Q hoạt động theo nguyên tắc tự đóng mở dựa vào dòng chảy của lưu chất trong hệ thống.

Quá trình này được chia làm 2 trạng thái như sau:

• Khi có dòng chảy đi qua: Dưới tác động của áp lực dòng lưu chất, đĩa van sẽ mở ra cho phép lưu chất đi qua hoàn toàn mà không chịu bất cứ lực tác động nào. Lực chảy càng lớn thì đĩa van sẽ mở ra càng lớn, ngược lại khi dòng chảy có áp lực thấp thì van sẽ mở ra ít hơn giúp giảm thiểu áp suất trong hệ thống.
• Khi dòng chảy dừng hoặc đảo chiều: Lò xo bên trong van sẽ ngay lập tức đẩy đĩa van về vị trí đóng, ngăn không cho lưu chất chảy ngược. Điều này giúp bảo vệ hệ thống bơm khỏi hư hại, tránh xảy ra hiện tượng búa nước.

Nhờ có cơ chế hoạt động này mà van 1 chiều cánh bướm H76X-16Q/25Q không cần bất kỳ nguồn điện hay khí nén nào để vận hành, giúp tiết kiệm chi phí và đảm bảo hệ thống hoạt động trơn chu.

V. Ưu nhược điểm của van 1 chiều cánh bướm H76X-16Q/25Q.

1. Ưu điểm.

• Ngăn chặn dòng chảy ngược hiệu quả: Van tự động đóng lại khi dòng chảy dừng, bảo vệ bơm và đường ống khỏi áp lực ngược.
• Thiết kế nhỏ gọn, dễ lắp đặt: So với các loại van 1 chiều khác, van cánh bướm có cấu trúc mỏng hơn, phù hợp với không gian hạn chế.
• Lưu lượng chảy qua lớn: Đĩa van thiết kế tối ưu giúp giảm thiểu cản trở dòng chảy, hạn chế tổn thất áp suất trong hệ thống.
• Giảm hiện tượng búa nước: Cơ chế đóng mở êm ái nhờ lò xo đàn hồi giúp hạn chế sốc áp, kéo dài tuổi thọ đường ống.
• Vận hành tự động, không cần nguồn cấp: Van hoạt động dựa vào áp suất dòng chảy, không yêu cầu điện hay khí nén, giúp tiết kiệm chi phí vận hành.
• Chất liệu bền bỉ, chống ăn mòn tốt: Van được chế tạo từ vật liệu chống oxy hóa, phù hợp cho môi trường nước sạch, nước thải, hóa chất nhẹ và khí nén.
• Bảo trì đơn giản: Thiết kế ít chi tiết giúp dễ dàng tháo lắp và vệ sinh, giảm thời gian bảo dưỡng.

2. Nhược điểm.

• Không phù hợp cho lưu chất có độ nhớt cao: Do thiết kế cánh bướm, van hoạt động kém hiệu quả nếu lưu chất quá đặc hoặc có cặn bẩn lớn.
• Áp suất đóng mở phụ thuộc vào lực đàn hồi của lò xo: Trong một số trường hợp, lực đàn hồi của lò xo có thể làm giảm lưu lượng nếu áp suất đầu vào thấp.
• Khó kiểm soát tốc độ đóng mở: Van đóng mở hoàn toàn theo áp suất dòng chảy, không thể điều chỉnh thủ công như một số loại van điều khiển khác.

Nhìn chung, với nhiều ưu điểm vượt trội, van 1 chiều cánh bướm H76X-16Q/25Q là lựa chọn lý tưởng cho các hệ thống yêu cầu ngăn dòng chảy ngược hiệu quả, tiết kiệm không gian và dễ bảo trì.

VI. So sánh van 1 chiều cánh bứm H76X-16Q/25Q và H76W-16P/25P.

1. Điểm giống nhau.

• Chức năng: Cả hai loại van đều có nhiệm vụ ngăn dòng chảy ngược, bảo vệ hệ thống đường ống và thiết bị bơm.
• Cấu tạo: Đều sử dụng thiết kế cánh bướm và lò xo đàn hồi để đóng mỏ tự động.
• Cơ chế hoạt động: Van mở khi có áp suất dòng chảy và tự động đóng lại khi lưu chất ngừng chảy hoặc có dòng chảy ngược.
• Thiết kế nhỏ gọn: Phù hợp lắp đặt trong không gian hạn chế, giúp tối ưu diện tích đường ống.
• Ứng dụng: Được sử dụng trong nhiều hệ thống như cấp thoát nước, xử lý nước thải, phòng cháy chữa cháy và hệ thống hơi, khí nén.

2. Điểm khác nhau.

3. Ứng dụng.

• Nếu bạn cần một loại van giá rẻ, phù hợp với hệ thống nước thông thường thì H76X-16Q/25Q là lựa chọn hợp lý.
• Nếu bạn cần một loại van có độ bền cao, chịu được hoá chất mạnh, môi trường khắc nghiệt thì H76W-16P/25P sẽ là giải pháp tối ưu.
• Tuỳ vào nhu cầu sử dụng thực tế, bạn có thể chọn loại van phù hợp nhất để đảm bảo hiệu suất và tuổi thọ cho hệ thống của mình.

VII. Báo giá van 1 chiều cánh bướm H76X-16Q/25Q

Giá van 1 chiều cánh bướm H76X-16Q/25Q trên thị trường có sự chênh lệch tùy theo nhà cung cấp, kích thước và số lượng đặt hàng. Các yếu tố tác động đến giá bán gồm:

1. Kích thước van: DN50, DN80, DN100, DN150,… Van có kích thước càng lớn, giá thành càng cao.
2. Thương hiệu và xuất xứ: Các sản phẩm nhập khẩu từ Nhật Bản, Hàn Quốc thường có giá cao hơn so với hàng Trung Quốc hoặc nội địa.
3. Vật liệu chế tạo: Van làm từ gang cầu sơn epoxy thường có giá rẻ hơn so với các loại van làm bằng thép không gỉ.
4. Chính sách bảo hành và hậu mãi: Nhà cung cấp uy tín thường có chính sách bảo hành dài hạn và hỗ trợ kỹ thuật tốt, giúp đảm bảo chất lượng sản phẩm.

Mua van 1 chiều cánh bướm H76X-16Q/25Q ở đâu uy tín?

Nếu bạn đang tìm kiếm địa chỉ cung cấp van 1 chiều cánh bướm H76X-16Q/25Q chính hãng, Công ty TNHH VTCN Thuận Phát là lựa chọn đáng tin cậy. Chúng tôi chuyên phân phối các dòng van công nghiệp chất lượng cao, cam kết:

1. Hàng chính hãng, đầy đủ CO-CQ.
2. Giá thành cạnh tranh, chiết khấu hấp dẫn cho đơn hàng lớn.
3. Kho hàng sẵn số lượng lớn, đáp ứng nhu cầu nhanh chóng.
4. Tư vấn kỹ thuật miễn phí, hỗ trợ lắp đặt tận nơi.
5. Chính sách bảo hành lâu dài, hỗ trợ đổi trả khi phát sinh lỗi từ nhà sản xuất.

Liên hệ ngay với Thuận Phát để nhận báo giá tốt nhất và tư vấn chi tiết về sản phẩm!
