Tổng thể về van bướm điện

I. Tổng thể về van bướm điện

Trong các ngành công nghiệp, nông nghiệp, dân sinh, sản xuất ngày nay thường không thể thiếu được các dòng van bướm điện, chúng đóng một vai trò cực kỳ quan trọng trong quá trình vận hành hệ thống, đóng mở cho dòng lưu chất đi qua và ngăn lại.

Van bướm điện có nhiều tên gọi khác nhau tuy nhiên tên gọi đầy đủ là van bướm điều khiển điện đây là dòng van sử dụng bộ truyền động motor điện với các dòng điện 24V, 220V, 380V cấp vào để thực hiện quá trình đóng mở một cách dễ dàng.

Điểm đặc biệt dòng van bướm điện trong lúc hoạt động không gây ra tiếng ồn lớn, ngoài ra phần đầu điện còn được thiết kế đạt tiêu chuẩn IP67 chống nước, chống bụi chính vì thế rất nhiều các nhà đầu tư ưu tiên lựa chọn sử dụng vào hệ thống của mình.

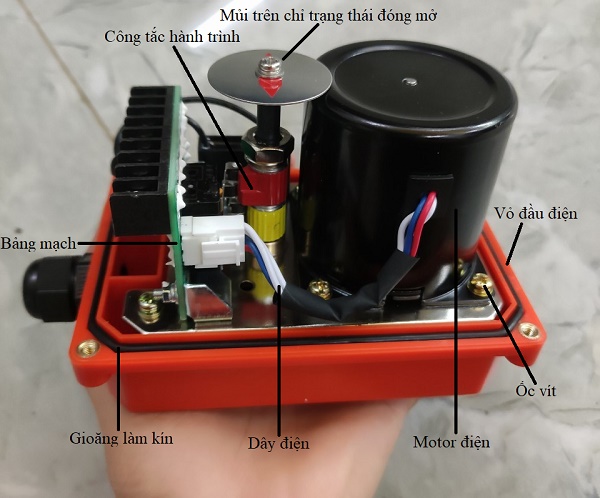

II. Cấu tạo bộ điều khiển điện

Về cấu tạo phần bộ điều khiển điện có lớp vỏ được làm từ hợp kim nhôm, bên ngoài phủ thêm một lớp sơn cách điện bên trong chúng có các bộ phận như:

• Bảng mạch
• Motor điện
• Bánh răng
• Công tắc hành trình
• Các đầu kết nối đây điện
• Trục quay

Ngoài ra chúng còn có nhiều các bộ phận khác như bulong, gioăng làm kín,…

III. Cấu tạo thân van bướm điện

Cấu tạo phần van bướm điện bao gồm các bộ phận như:

• Thân van bướm: chế tạo từ các chất liệu inox, thép, gang, nhựa bộ phận này có chức năng kết nối trực tiếp vào đường ống theo nhiều kiểu lug, mặt bích, wafer.
• Trục van: được chế tạo từ một thanh kim loại có độ cứng cao, kết nối trực tiếp với đĩa van và đầu điện.
• Đĩa van: thông thường được làm từ chất liệu inox có dạng hình tròn, dẹp trực tiếp ngăn chặn dòng chảy và cho dòng chảy đi qua khi van mở.
• Gioăng làm kín: làm từ chất liệu cao su Teflon, EPDM trực tiếp ngăn chặn dòng lưu chất, không cho chúng đi qua khi van đang ở trạng thái đóng.

IV. Thông số, nguyên lý hoạt động van bướm điện

4.1. Thông số kỹ thuật van bướm điện

• Kích cỡ: DN50 – DN1200
• Chất liệu chế tạo: inox, thép, gang, nhựa
• Chất liệu gioăng: Teflon, EPDM
• Chất liệu vỏ đầu điện: hợp kim nhôm
• Điện áp: 24V, 220V, 380V
• Nhiệt độ làm việc: - 10 độ C – 200 độ C
• Áp lực làm việc: 10bar, 16bar, 25bar
• Dạng hoạt động:  on/off, tuyến tính
• Môi trường sử dụng: nước sạch nước thải, khí, hơi, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia, Trung Quốc
• Bảo hành: 12 tháng

4.2. Nguyên lý hoạt động van bướm điện

Khi cấp nguồn điện 24V, 220V, 380V phù hợp với điện áp sử dụng của đầu điện, lúc này điện áp sẽ được đưa vào bên trong bảng mạnh được truyền vào motor điện khiến cho điện năng chuyển thành cơ năng tạo ra lực quay làm cho bánh răng bên trong di chuyển phần cánh van từ từ mở ra lúc này van mở. Ngược lại khi cấp nguồn điện lần tiếp theo vẩn cơ chế chuyển đổi điện năng thành cơ năng tuy nhiên motor điện quay ngược lại về vị trí ban đầu đĩa van đóng lại.

Tham khảo: Catalogue van bướm điều khiển điện

V. Những lợi ích khi sử dụng van bướm điện

Khi sử dụng van bướm điện chúng sẽ mang lại nhiều lợi ích như:

• Không phải tiêu tốn sức lực như các dòng van cơ
• Khả năng hoạt động bền bỉ, độ chính xác cao
• Khi van hoạt động gây ra tiếng ồn cực bé hầu như không nhìn thấy
• Van bướm điện chịu được áp lực lớn từ đường ống
• Khi van chạy hết hành trình sẽ tự động ngắt điện từ đó không gặp trường hợp om điện.
