Tìm hiều van bi điều khiển điện

I. Tìm hiểu van bi điều khiển điện

Van bi điều khiển điện là dạng thiết bị công nghiệp sử dụng để lắp đặt trên đường ống với mục đích để đóng, mở điều tiết lưu lượng dòng chảy bên trong hệ thống một cách hoàn toàn tự động. Van bi điều khiển điện có lối thiết kế đơn giản bao gồm hai bộ phận chính như thân van bi, bộ truyền động để kết nối vào hệ thống, van sử dụng nguồn điện 24V, 220V, 380V cấp vào đầu điện với mục đích chuyển đổi điện năng thành cơ năng để điều khiển van bi theo ý muốn của người sử dụng.

Van bi điều khiển điện có phần thân van bi thiết kế với đa dạng nhiều kiểu loại như 2 ngã, 3 ngã, lắp ren, lắp bích và được làm từ các loại chất liệu như inox, thép, gang, nhựa. Phần đầu điện có lớp vỏ được làm từ vật liệu hợp kim nhôm, nhựa giúp ngăn ngừa các tác nhan gây hại từ bên ngoài, khả năng chóng va đập tốt do đó dòng van này hiện nay được nhiều các nhà máy ưu tiên sử dụng, lắp đặt vào hệ thống của mình.

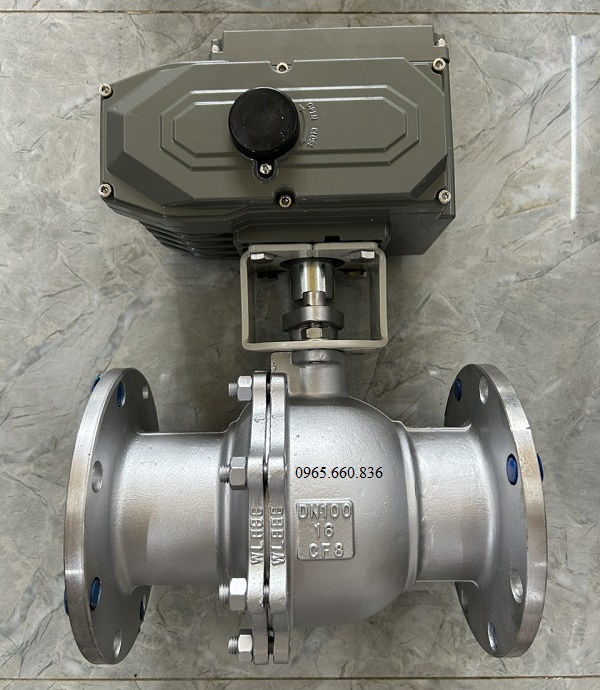

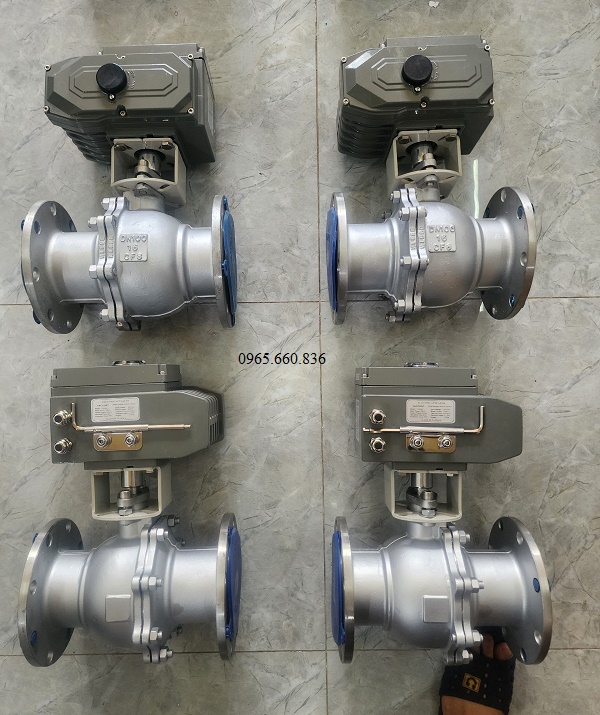

II. Hình ảnh van bi điều khiển điện

III. Thông số kỹ thuật van bi điều khiển điện

• Chất liệu chế tạo: inox, thép, gang, nhựa
• Kích cỡ: DN15 – DN500
• Chất liệu vỏ đầu điện: hợp kim nhôm
• Chất liệu gioăng làm kín: PTFE, EPDM
• Điện áp: 24V, 220V, 380V
• Dạng hoạt động: on/off, tuyến tính
• Kiểu kết nối: ren, bích, hàn
• Nhiệt độ làm việc: - 10 độ C – 220 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar, 40bar
• Môi trường sử dụng: nước sạch, nước thải, khí, hơi, dung dịch, hoá chất
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc, Malaysia
• Bảo hành: 12 tháng

IV. Cấu tạo nguyên lý hoạt động van bi điều khiển điện

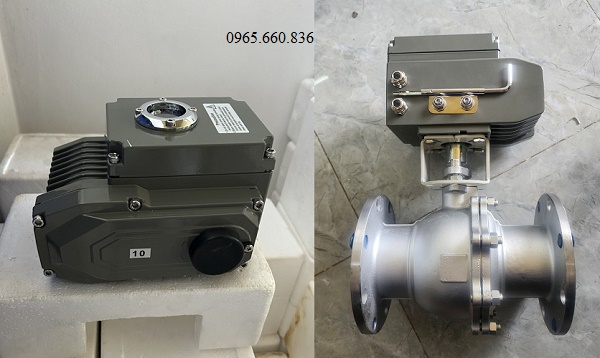

4.1. Cấu tạo van bi điều khiển điện

Cấu tạo phần van bi

• Thân van: là bộ phận được làm từ nhiều loại chất liệu khác nhau như inox, thép, gang, đồng, nhựa thiết kế với đa dạng kiểu kết nối khác nhau như ren, bích, hàn và nhiều dạng thân 2 ngã, 3 ngã phù hợp cho nhiều hệ thống.
• Trục van: là bộ phận được làm hoàn toàn từ chất liệu thép không rỉ, inox có độ cứng cao và nằm trong thân van bi một đầu kết nối với quả bi và một đầu kết nối với đầu điện.
• Quả bi: là bộ phận có dạng hình tròn, được đục một lỗ xuyên tâm thiết kế với chất liệu inox và là nơi cho dòng chảy đi qua và ngăn chặn dòng chảy.
• Gioăng làm kín: đây là bộ phận được làm từ chất liệu PTFE, EPDM chống chịu được lực ma sát tốt, chịu được nhiệt độ cao, chức năng ngăn chặn lưu chất rò rỉ ra bên ngoài.

Cấu tạo bộ điện

Bộ điện có lối thiết kế khá phức tạp với nhiều các bộ phận như lớp vỏ ngoài được làm từ hợp kim nhôm, nhựa đây là bộ phận bao bọc các bộ phận con bên trong, trong đầu điện có các bộ phận con như trục, báng răng, motor, bảng mạch, công tắc hành trình,… và bộ điện còn được trang bị tiêu chuẩn IP67 mang lại khả năng vận hành tốt ở nhiều môi trường khắc nghiệt.

4.2. Nguyên lý hoạt động van bi điều khiển điện

Van bi điều khiển điện có hai dạng vận hành khác nhau on/off và tuyến tính, thế nên chúng ta cùng tìm hiểu chi tiết hai nguyên lý hoạt động dưới đây nhé:

• Van bi điều khiển điện on/off: hoạt động khi có nguồn điện cấp vào bộ điện, trong trường hợp này khiến cho điện năng chuyển đổi thành cơ năng làm cho bánh răng quay, phần van bi lắp cùng quay theo một góc 90 độ nhằm tạo ra quá trình đóng, mở van.
• Van bi điều khiển điện tuyến tính: đối với dạng này van được trang bị thêm bộ điều khiển tuyến tính cung cấp tín hiệu 4 – 20mA và để đóng mở van ở nhiều góc độ khác nhau theo ý muốn của người sử dụng.

V. Ưu điểm nhược điểm van bi điều khiển điện

5.1. Ưu điểm

Tìm hiểu những ưu điểm vượt trội van bi điều khiển điện mang lại:

• Ưu điểm: tự dộng đóng mở bằng nguồn điện 24V, 220V, 380V không cần phải sử dụng đến sức người như dòng van tay gạt, tay quay
• Ưu điểm: khả năng vận hành chính xác hơn dòng van điều khiển khí nén
• Ưu điểm: khi van vận hành hết một hành trình đóng, mở đầu điện sẽ tự động ngắt nguồn điện
• Ưu điểm: có lối thiết kế gọn nhẹ, dễ dàng lắp đặt, sữa chữa, thay thế
• Ưu điểm: thiết kế đại tiêu chuẩn IP67 chống nước, chống bụi
• Ưu điểm: van làm việc tốt ở nhiều môi trường nước sạch, nước thải, khí, hơi
• Ưu điểm: đa dạng xuất xứ Đài Loan, Hàn Quốc, Trung Quốc, Nhật Bản.

5.2. Nhược điểm

• Nhược điểm: thời gian đóng, mở khá chậm không nhanh như dòng van khí nén
• Nhược điểm: không sử dụng cho các hệ thống có chứa lưu chất rắn gỏi, đá
• Nhược điểm: giá thành cao gấp đôi các dòng van bi khí nén.

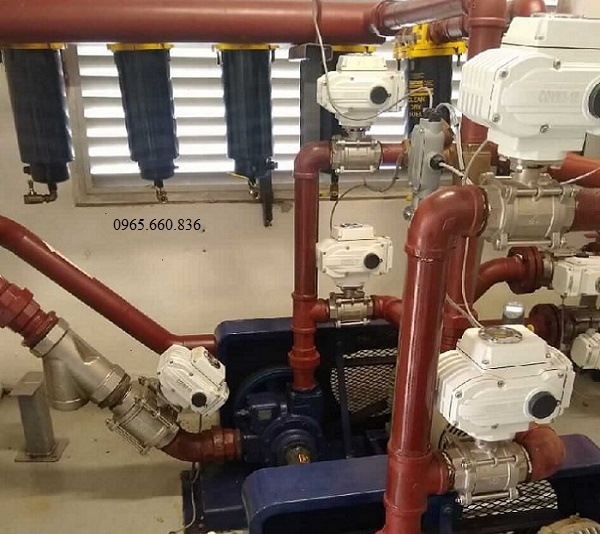

VI. Ứng dụng van bi điều khiển điện

• Ứng dụng: van bi điện lắp đặt cho các hệ thống cấp nước sạch, xử lý nước thải
• Ứng dụng: sử dụng trong các nhà máy chế biến thực phẩm, dược phẩm
• Ứng dụng: trong các hệ thống dẩn truyền khí đốt, khí hơi, dầu, gas
• Ứng dụng: trong hệ thống rượu bia, nước ngọt, nước giải khát
• Ứng dụng: trong hệ thống máy bơm, hệ thống đóng tàu
• Ứng dụng: trong hệ thống nghiên hoá chất, axit, bazo.

VII. Các dòng van bi điều khiển điện

• Van bi điều khiển điện 24V
• Van bi điều khiển điện 220V
• Van bi điều khiển điện 380V
• Van bi điều khiển điện Đài Loan
• Van bi điều khiển điện Hàn Quốc
• Van bi điều khiển điện Nhật Bản
• Van bi điều khiển điện Trung Quốc
• Van bi inox điều khiển điện
• Van bi thép điều khiển điện
• Van bi gang điều khiển điện
• Van bi nhựa điều khiển điện
• Van bi ren điều khiển điện
• Van bi bích điều khiển điện
• Van bi hàn điều khiển điện

Bài viết trên đây đơn vị chúng tôi đã chỉ rõ về tìm hiểu van bi điều khiển điện, mong rằng những đóng góp đơn vị chúng tôi mang lại sẽ giúp cho các bạn hiểu rõ hơn về những kiến thức về lĩnh vực công nghiệp đối với dòng van bi điều khiển điện. Để giải đáp những vướng mắc các bạn đang gặp phải mà chưa được giải đáp hãy liên hệ ngay tới hotline: 0965.660.836 nhé.
