Tác động kép - tác động đơn là gì?

Ngày nay trong các dạng thiết bị công nghiệp ví dụ như các đầu khí nén sử dụng để điều khiển hoạt động đóng mở của các dòng van bi, van bướm,… chúng có hai dạng hoạt động chính được coi là tác động đơn và tác động kép, đều có chức năng giống nhau là để điều khiển đóng mở hệ thống theo ý muốn. Để hiểu rõ hơn về hai dạng tác động này mời các bạn tham khảo bài viết dưới đây.

I. Khái quát về tác động đơn và tác động kép

1.1. Khái niệm tác động đơn là gì?

Tác động đơn được hiểu đơn giản là một dạng bộ hoạt động ở trạng thái đóng mở chỉ cần cấp khí nén vào bên trong bộ khí, nó sẽ được chuyển động theo chiều ngược lại và thực hiện nhờ vào lực lò xo đàn hồi phía trong.

Trong đầu khí nén tác động đơn chúng sẽ có một của cấp khí vào, cửa xả và một ống xả. Dạng dầu khí nén chúng có chế độ phục hồi, ví dụ như khi cấp khí nén vào đầu khí áp lực sẽ ép lò xo lại làm cho đầu khí chuyển sang trạng thái mở, khi ngưng cấp sẽ không còn áp lực bên trong lò xo giản ra đẩy bánh răng quay về vị trí ban đầu đóng lại.

1.2. Khái niệm tác động kép là gì?

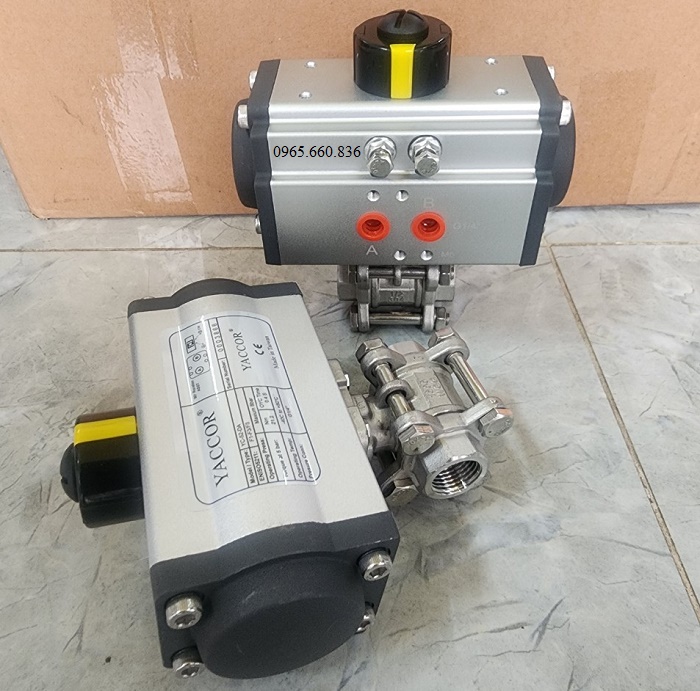

Tác động kép là một dạng trên đầu khí có hai lỗ on và off bên trong chúng không có lò xo như dạng tác động đơn, đối với dòng này phải cấp khí vào hai lần để đóng, mở.

Khi  cấp khí nén vào trong lỗ A lượng khí đi vào bên trong và eps 2 pistong, thanh răng về hai phía sẽ làm bánh răng chuyển động quay một góc 90 độ lúc này nó sẽ tương ứng với trạng thái mở.

Khi cấp khí nén vào lỗ B áp lực khí nén sẽ đi vào hai phía bên ngoài và ép pistong quay về trạng thái ban đầu đầu khí đóng lại.

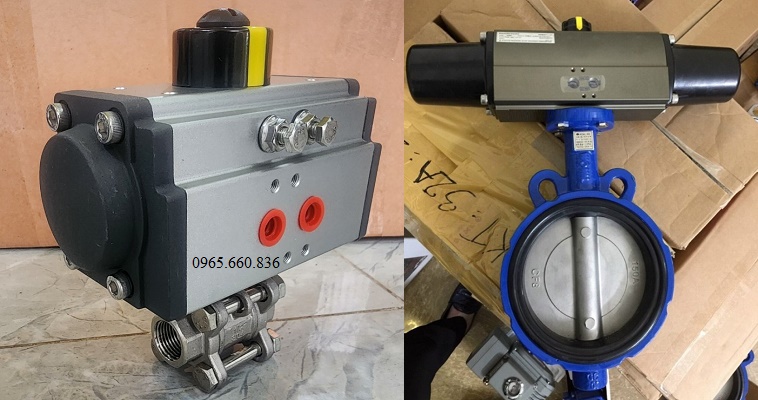

II. Sự giống nhau và khác nhau giữ tác động đơn và tác động kép

Ngày nay trong các dạng thiết bị hoạt động khí nén đang đóng một vai trò rất quan trọng trong các lĩnh vực sản xuất, chế biến thực phẩm, dược phẩm. Mỗi kiểu tác động chúng sẽ mang lại một đặc điểm riêng và tính năng riêng của chúng, vậy nên tác động đơn và tác động kép có điểm giống nhau và khác nhau ở điểm nào, cùng tìm hiểu ở phần dưới đây:

2.1. Điểm giống nhau

• Hai dạng tác động này đều được sử dụng trong mục đích đóng mở các hoạt động của các thiết bị đường ống.
• Trong cấu tạo bên trong chúng đều có bánh răng để, momen nhằm tạo độ xoắn nhằm giúp cho van có thể hoạt động một cách ổn định.
• Cả hai dạng có lớp vỏ đều được làm từ chất liệu thép không rỉ có độ cứng cao.
• Đều được chế tạo với khả năng kháng nước, kháng bụi đạt tiêu chuẩn IP68.
• Đều dùng áp lực 2 – 8bar để thực hiện quá trình đóng mở.

2.2. Điểm khác nhau

Ngoài những điểm giống nhau của tác động đơn và tác động kép thì chúng có nhiều các điểm khác nhau như sau:

• Đối với dạng tác động đơn được cấu tạo hai lò xo bên trong
• Tác động kép thiết kế không có lò xo phản hồi bên trong
• Đối với quá trình cấp khí nén dạng tác động đơn chỉ có một lỗ còn tác động kép có hai lỗ cấp khí.

III. Ưu điểm và nhược điểm của tác động đơn và tác động kép

3.1. Ưu điểm tác động đơn

• Tác động đơn có thiết kế khá nhỏ gọn, tiện lợi dễ dàng lắp đặt vào hệ thống có không gian chật hẹp nơi con người ít lui tới.
• Chế tạo từ chất liệu hợp kim nhôm cao cấp, chống ăn mòn cực tốt
• Ít bị hư hỏng trong quá trình hoạt động và chỉ cần cấp khí nén vào 1 lần để đóng, mở van.
• Ưu diểm dòng sản phẩm này trong quá trình hoạt động nếu như lượng khí cấp vào có cặn bẩn, lâu ngày chúng tích tụ sẽ làm tắc nghẻn bên trong.

3.2. Ưu điểm tác động kép

• Ưu điểm tác động kép vận hành hoàn toàn tự động bằng khí nén, không cần sức người cấp vào.
• Hoạt động ổn định trong nhiều môi trường khác nhau
• Cho thời gian đóng mở nhanh, giá thành rẻ tiết kiệm chi phí cho chủ đầu tư
• Hạn chế dạng tác động kép trong quá trình hoạt đông gây ra tiếng ồn lớn, khi không có khí nén cấp vào chúng sẽ không hoạt động được.

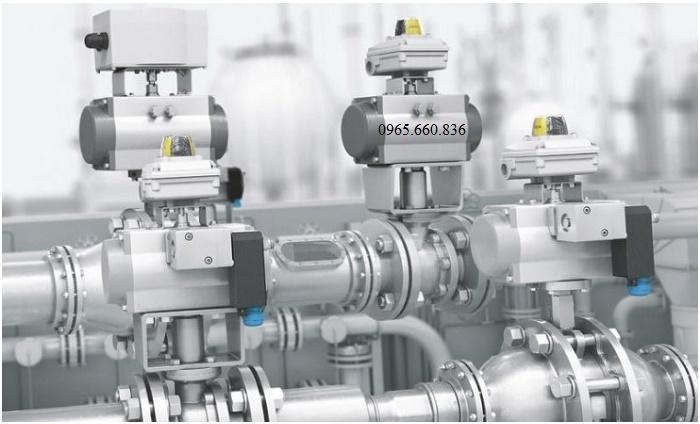

IV. Ứng dụng tác động đơn và tác động kép

Với những ưu điểm vượt trội của hai dạng tác động đơn và tác động kép mang lại thì chúng được sử dụng cho nhiều các hệ thống, lĩnh vực khác nhau, cụ thể như:

• Sử dụng trong các hệ thống sử lý nước thải ở các nhà máy sản xuất
• Sử dụng trong nhà máy lọc dầu
• Sử dụng trong nhà máy hoá chất
• Sử dụng trong nhà máy nghiêm cứu
• Sử dụng trong nhà máy hơi, khí nén và nhiều các hệ thống khác có liên quan.

Bài viết trên đây chúng tôi đã nêu rõ về tác động đơn và tác động kép cùng với những ưu điểm và nhược điểm của chúng. Hi vọng rằng những đóng góp của chúng tôi sẽ giúp ích cho các bạn trong các công trình lớn sắp tới. Nếu có thiếu sót gì mong các bạn thông cảm và góp ý ở phần bên dưới.
