Nguyên lý hoạt động van bướm điều khiển điện

Nguyên lý hoạt động van bướm điều khiển điện | Van bướm điện

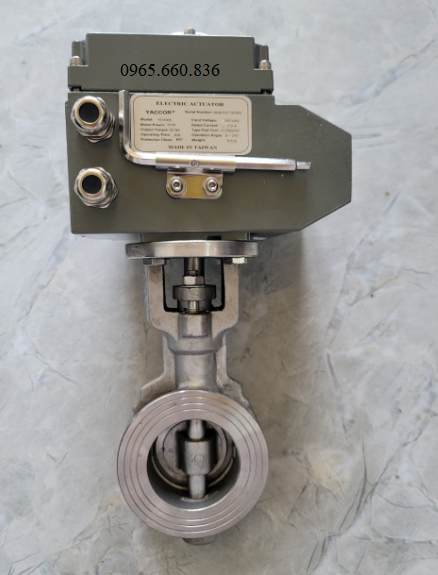

I. Tìm hiểu van bướm điều khiển điện

Van bướm điều khiển điện là dạng thiết bị công nghiệp chuyên sử dụng để lắp đặt lên đường ống với nhiệm vụ đóng, mở cho dòng chảy đi qua và ngăn lại. Van bướm điều khiển điện sử dụng bộ điều khiển moto điện 24V, 220V, 380V để vận hành hoạt động đóng mở một cách tự động, thay thế hoàn toàn các bộ điều khiển tay quay, tay gạt.

Van bướm điều khiển điện với phần đầu điện có lớp vỏ làm từ chất liệu hợp kim nhôm, phần thân van được làm từ inox, thép, gang, nhựa,… do đó van được ứng dụng trong nhiều hệ thống nước sạch, nước thải, khí hơi, xăng dầu, hoá chất.

II. Ưu điểm và ứng dụng van bướm điều khiển điện

2.1. Ưu điểm van bướm điều khiển điện

• Đóng mở hoàn toàn tự động, không gây ra tiếng ồn khi hoạt động
• Thiết kế đơn giản, gọn nhẹ dễ dàng lắp đặt, thay thế, bảo trì, bảo dưỡng
• Đa dạng kiểu nối phù hợp lắp đặt cho nhiều hệ thống
• Làm việc tốt trong nhiều điều kiện môi trường khắc nghiệt
• Khả năng vận hành độc lập, mang lại độ chính xác cao trong quá trình hoạt động
• Có nhiều kích cỡ khác nhau DN40 – DN1000 phù hợp cho nhiều đường ống.

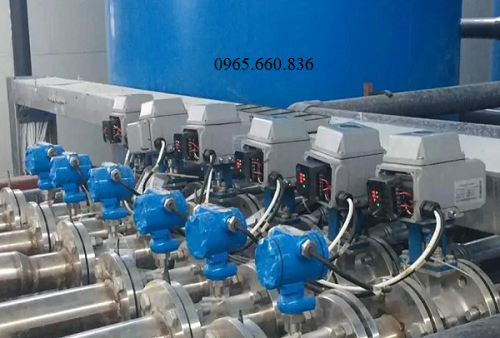

2.2. Ứng dụng van bướm điều khiển điện

• Ứng dụng trong hệ thống nước sạch, nước thải, trạm bơm, ao hồ
• Sử dụng trong hệ thống tưới tiêu, bể hồ nuôi cá, hệ thống tàu biển
• Sử dụng trong hệ thống sản xuất than đá, bột, xi măng
• Sử dụng trong hệ thống sản xuất thực phẩm, nước ngọt, rượu bia
• Sử dụng trong hệ thống phòng cháy chữa cháy.

III. Thông số kỹ thuật van bướm điều khiển điện

• Kích cỡ: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DM800, DN1000
• Vật liệu chế tạo: inox, thép, gang, nhựa
• Điện áp đầu điện: 24V, 220V, 380V
• Dạng hoạt động: on/off, tuyến tính
• Kết nối: mặt bích, wafer, lug
• Tiêu chuẩn kết nối: JIS, BS, DIN, ANSI
• Nhiệt độ sử dụng: - 10 độ C – 220 độ C
• Áp lực sử dụng: 10bar, 16bar, 25bar
• Môi trường sử dụng: nước, khí, hơi, xăng dầu, háo chất
• Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Malaysia
• Bảo hành: 12 tháng

IV. Cấu tạo van bướm điều khiển điện

Van bướm điều khiển điện được cấu tạo gồm hai bộ phận chính đó là: thân van bướm và bộ điều khiển điện.

4.1. Thân van bướm

• Thân van: chế tạo gồm nhiều loại vật liệu inox, thép, gang, nhựa.
• Trục van: làm hoàn toàn từ inox, thép không rỉ
• Gioăng làm kín: chế tạo từ chất liệu cao su teflon, EPDM, PPH
• Đĩa van: có dạng hình tròn dẹp, chế tạo từ inox, thép không rỉ

4.2. Bộ điều khiển điện

Bộ điều khiển điện thiết kế với phần thân vỏ làm hoàn toàn từ chất liệu hợp kim nhôm cao cấp, bên trong lớp vỏ chứa các bộ phận như trục, bánh răng, moto điện, bảng mạnh, công tắc hành trình và nhiều các bộ phận nhỏ khác có liên quan.

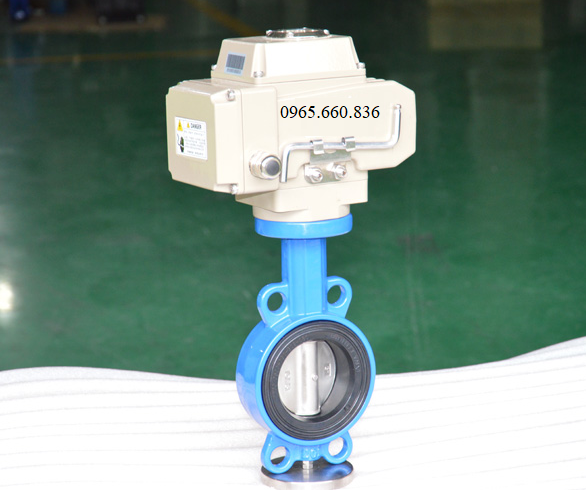

V. Nguyên lý hoạt đông van bướm điều khiển điện

Nguyên lý hoạt động van bướm điều khiển điện thực hiện quá trình đóng mở khi cấp nguồn điện vào đầu điều khiển. Đối với bộ điều khiển điện 220V khi người sử dụng cấp nguồn điện 220V vào trong bảng mạnh sẽ tiếp nhận nguồn điện và chuyền đến motor điện khiến cho chúng quay làm cho bánh răng quay theo một góc 90 độ van mở ra. Muốn đóng van ta cần cấp điện một lần nữa van quay về vị trí ban đầu van đóng lại.

Trong tất cả các đầu điều khiển điện khi chạy hết một hành trình van sẽ tự ngắt nguồn điện nhằm mục đích tránh tình trạng om điện gây ra.

VI. Các dòng van bướm điều khiển điện

Dưới đây là các dòng van bướm sử dụng bộ điều khiển điện để vận hành tự động:

• Van bướm điều khiển điện on/off
• Van bướm điều khiển điện tuyến tính
• Van bướm điều khiển điện 24V
• Van bướm điều khiển điện 220V
• Van bướm điều khiển điện 380V
• Van bướm điều khiển điện mặt bích
• Van bướm điều khiển điện lug
• Van bướm điều khiển điện wafer
• Van bướm inox điều khiển điện
• Van bướm thép điều khiển điện
• Van bướm gang điều khiển điện
• Van bướm nhựa điều khiển điện
• Van bướm điều khiển điện Đài Loan
• Van bướm điều khiển điện Hàn Quốc
• Van bướm điều khiển điện Nhật Bản
• Van bướm điều khiển điện Malaysia

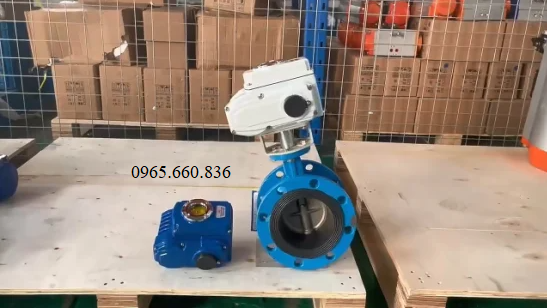

• Van bướm điều khiển điện Trung Quốc

Bài viết trên đây chúng tôi đã nêu rõ về những kiến thức cơ bản về van bướm điều khiển điện và nguyên lý hoạt động van bướm điều khiển điện. Nếu như các bạn đang có những thắc mắc gì đang gặp phải hãy liên hệ ngay cho chúng tôi để được nhân viên bên đơn vị chúng tôi hỗ trợ tư vấn trực tiếp nhé.
