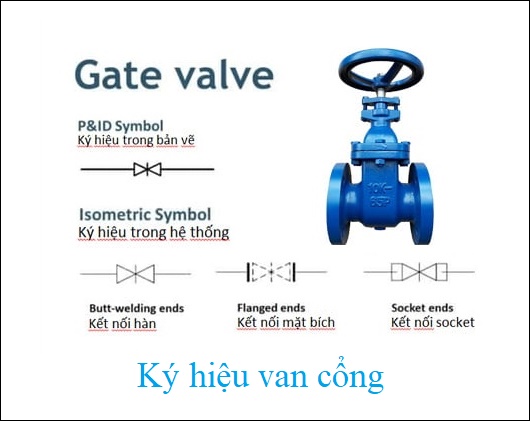

Ký hiệu van cổng trên bản vẽ đường ống hệ thống

I. Ký hiệu van cổng trên bản vẽ hệ thống là gì?

Ký hiệu van cổng trên bản vẽ hệ thống hay còn được gọi là ký hiệu van cửa, đây thuộc dạng ký hiệu dùng để hiển thị vị trí đó trên hệ thống đường ống van cổng. Ngoài ra còn tuỳ vào từng ký hiệu hệ thống của mỗi quốc gia, mỗi tiêu chuẩn của bản vẽ đó được áp dụng mà van cổng có ký hiệu khác nhau. Ký hiệu van cổng thể hiện van thường đóng hoặc thường mở hoặc thể hiện ở phương pháp vận hành nhằm đem lại cáci nhìn đơn giản và khách quan nhất cho người sử dụng.

Mỗi ký hiệu van cổng đóng một vai trò cực kì quan trong trong quá trình hoàn thiện một bản vẽ của một hệ thống nhất định nào đó. Dạng ký hiệu này chúng sẽ được phân biệt từng loại sản phẩm, thiết bị trên hệ thống với nhau giúp cho người sử dụng dễ dàng nắm bắt được từng loại sản phẩm lắp đặt trên hệ thống của mình.

II. Các dạng ký hiệu van cổng

Ngày nay van cổng có rất nhiều dạng ký hiệu khác nhau, mỗi một loại van cổng tay quay, van cổng điều khiển điện, cổng điều khiển khí nén chúng sẽ có một ký hiệu khác nhau. Ngoài ra ký hiệu van cổng chúng có thể thay đổi theo thiết kế của công trình đưa ra nhằm đáp ứng được các tiêu chuẩn của hệ thống. tạo ra lợi ích chung trong quá trình sử dụng sản phẩm này.

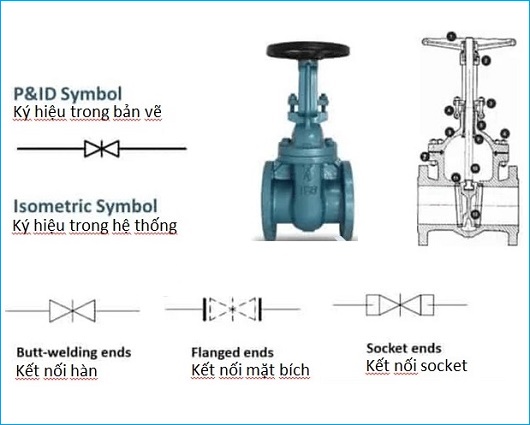

2.1. Ký hiệu van cổng theo kiểu kết nối

• Ký hiệu van cổng theo kiểu kết nối chúng có nhiều kiểu dạng khác nhau do chúng có nhiều kiểu dang khác nhau như nối bích, nối hàn, nối ren, mỗi một kiểu cho ra một ký hiệu như sao:
• Ký hiệu van cổng theo kiểu nối bích: đối với dạng này chúng có ký hiệu 2 chữ T nằm ngang và hai hình tam giác đối sứng với nhau, thông thường đối với dạng ký hiệu này thường được lắp đặt cho các hệ thống có kích cỡ trên DN50.
• Ký hiệu van cổng theo kiểu nối hàn: với dạng ký hiệu van cổng nối hàn có ký hiệu khá đơn giản chúng chỉ có 1 dọc ở giữa mũi tên, ngoài ra đối với dạng ký hiệu này rất ít khi bắt gặp, khi có các hệ thống áp lực cao, nhiệt độ cao thì mới sử dụng đến.
• Ký hiệu van cổng theo kiểu kết nối socket: nó đươc kí hiệu 2 hình chữ nhật kết nối với hai hình tam giác nằm đối sứng với nhau và hai thanh ngang song song.

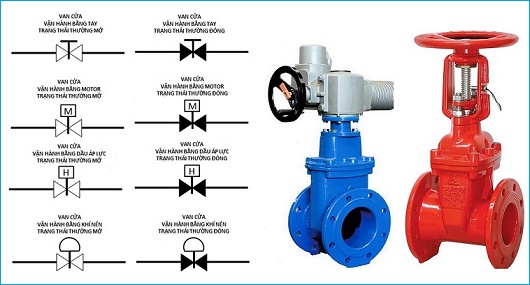

2.2. Ký hiệu van cổng theo kiểu điều khiển

Ký hiệu van cổng tay quay: ký hiệu tay quay có chữ T nằm trên hai hình tam giác đối sứng nhau. Đối với mũi tên trắng là tượng trưng cho van đang mở còn đối với mũi tên tam giác đen tượng trưng cho van đang đóng.

Ký hiệu van cổng điều khiển điện: đối với dạng này có hình vông bên trong có chữ M nằm ở trên hai hình tam giác, tượng trưng của van điện, khi mũi tên tam giác màu trắng tượng trưng cho van mở, khi mũi tên giam tác màu đen tượng trưng cho van đóng.

Ký hiệu van cổng điều khiển khí nén: với dạng ký hiệu van cổng điều khiển khí nén có nữa hình tròn nằm trên hai mũi tên hình tam giác tượng trương cho các dòng van khí.

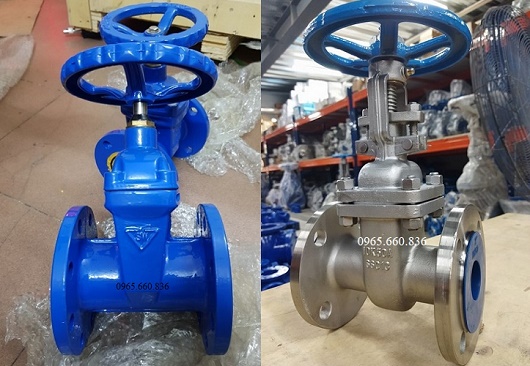

III. Các dạng van cổng phổ biến trên thị trường

Hiện nay trên thị trường có đa dạng nhiều các loại van cổng khác nhau, mỗi loại sẽ phù hợp với từng hệ thống, do đó mời các bạn tham khảo các dòng van cổng ở phần dưới đây:

• Van cổng inox
• Van cổng gang
• Van cổng thép
• Van cổng đồng
• Van cổng ty nổi
• Van cổng ty chìm
• Van cổng điều khiển điện
• Van cổng điều khiển khí nén
• Van cổng lắp ren
• Van cổng lắp bích

Trên đây chúng tôi đã nêu rõ về các thông tin về ký hiệu van cổng trên bản vẽ hệ thống. Hi vọng rằng các thông tin chúng tôi cung cấp sẽ giúp cho các bạn hiểu rõ hơn về chúng.
