Ký hiệu van bi

I. Tìm hiểu ký hiệu van bi là gì?

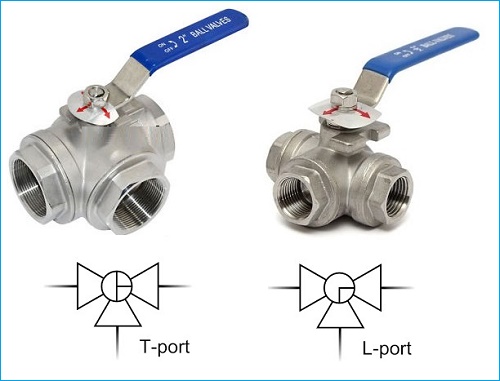

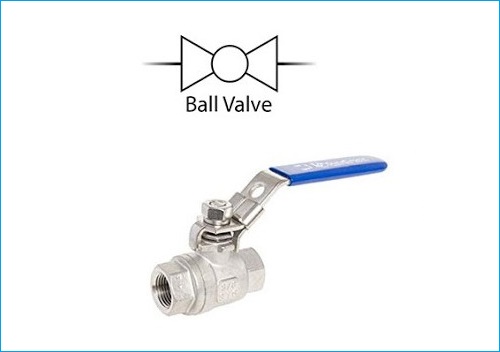

Van bi thông thường chúng có ký hiệu khá đơn giản với hai hình tam giác đối đỉnh nằm ngang là đầu kết nối ở chính giữa dạng hình tròn tượng trưng cho tâm van bi, còn với dạng van bi ba ngã chúng sẽ có thêm một hình tam giác hướng đỉnh vào phần hình tròn trên thân van bi. Ký hiệu của van bi sử dụng để phân biệt các loại van bi với các thiết bị khác trên hệ thống đường ống nhằm mục đích xác định được các điểm lắp đặt của van bi trên hệ thống một cáhc tối ưu nhất.

Ký hiệu của van bi còn giúp cho người lắp đặt biết được loại van bi nào trên hệ thống để dễ dàng tìm mua sản phẩm và sử dụng cho các hệ thống như các dòng van cơ, van điều khiển điện, van điều khiển khí nén mỗi một dạng ký hiệu chúng sẽ phù hợp với từng kiểu lắp đặt và kiểu dáng của từng loại van bi.

II. Tìm hiểu các ký hiệu van bi phổ biến nhất hiện nay

2.1. Ký hiệu van bi theo kiểu đóng mở

Ký hiệu van bi theo kiểu đóng mở phụ thuộc vào từng kiểu van như tay gạt, tay quay, bộ điều khiển điện, bộ điều khiển khí nén, điều này sẽ giúp cho người sử dụng dễ dàng nhận biết và kiểm tra được hệ thống phù hợp với loại van nào.

Thông thường các ký hiệu van bi cơ tay gạt, tay quay được ký hiệu bằng chữ T đặt trên tâm van bi

Đối với dạng van bi điều khiển điện chúng sẽ được ký hiệu bằng Motor có ký hiệu là mọto hình vuông bên trong có chữ M biểu thị cho bộ điều khiển điện hay motor điện của van.

Với dạng van bi điều khiển khí nén là một nữa quả bóng tròn biểu thị cho van bi điều khiển khí nén.

2.2. Ký hiệu van bi theo kiểu kết nối

Dạng van bi theo kiểu nối hàn chúng được ký hiệu bằng hai hình tam giác đối nhau và được thể hiện cho hai kiểu nối hàn, ở chính giữa hai đầu tam giác có hình tròn thể hiện cho thân van bi, loại thông thường khá phổ biến trên thị trường.

Dạng van bi theo kiểu nối ren được ký hiệu bằng hai hình tam giác đối đầu nhau và có tâm dạng hình tròn nằm ở chính giữa, điều này thể hiện cho van bi dạng nối ren.

Ký hiệu van bi dạng mặt bích chúng được ký hiệu bằng hai gạch đứng liền với nhau nằm hai bên van bi bên trong hình tam giác và dạng hình tròn nét đứt nằm trong tượng trưng cho thân van bi kết nối hai đầu mặt bích.

Đối với dạng van bi kết nối bằng socket được ký hiệu bằng 2 hình chữ nhật ở hai đầu của van bi thể hiện cho kiểu kết nối socket của van bi.

III. Các dòng van bi phổ biến hiện nay

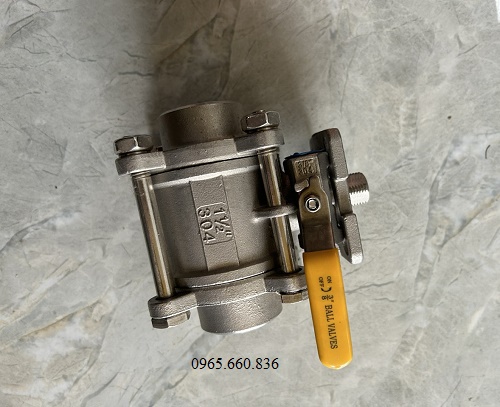

• Van bi lắp ren
• Van bi lắp bích
• Van bi inox
• Van bi gang
• Van bi thép
• Van bi đồng
• Van bi nhựa

Trên đây là thông tin về ký hiệu của các dạng van bi, hi vọng rằng bài viết này sẽ giúp cho các bạn hiểu rõ hơn được các ký hiệu của van bi trên bản vẽ, bản thiết kế để có thể dễ dàng tìm mua van bi phù hợp với hệ thống của mình một cách đơn giản nhất.

Cảm ơn đã theo dõi bài viết của chúng tôi, mời các bạn tham khảo thêm bài viết: Bảng giá van bi
