Ký hiệu GS-C25 là gì? 6 Bước kiểm tra và lựa chọn van thép GS-C25 chuẩn DIN

Chọn sai vật liệu van trong các hệ thống hơi nóng hay dầu nóng áp suất cao (PN16–PN40) có thể gây rò rỉ nghiêm trọng, làm nhà máy chịu thiệt hại hàng trăm triệu đồng do thất thoát năng lượng và ngừng vận hành đột ngột.

Ký hiệu GS-C25 là gì? Đây là mã hiệu chỉ chất liệu thép đúc carbon (Cast Steel) chế tạo theo tiêu chuẩn DIN của Đức (tương đương mã EN 1.0619 hoặc GP240GH). Vật liệu này sở hữu độ bền cơ học cao, chịu nhiệt độ từ –10°C đến +400°C và chịu áp suất lên đến PN40/PN100, chuyên dùng đúc thân các dòng van cầu công nghiệp.

Bài viết dưới góc nhìn chuyên gia kỹ thuật sẽ cung cấp cho bạn bảng so sánh vật liệu chi tiết, các chỉ số cơ lý tính và quy trình 6 bước kiểm tra, lựa chọn van thép GS-C25, giúp tối ưu chi phí và đảm bảo an toàn vận hành tuyệt đối.

1. Khái niệm và bảng so sánh vật liệu có ký hiệu GS-C25 là gì?

1.1. Bóc tách ý nghĩa ký hiệu kỹ thuật GS-C25

Ký hiệu kỹ thuật GS-C25 trên van

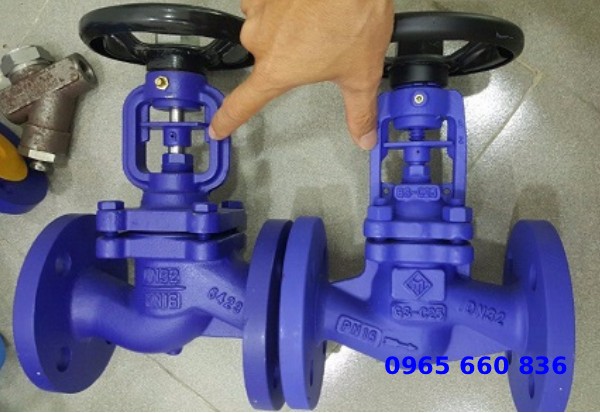

Trên thân các dòng van cầu hơi, van cửa hay phụ kiện đường ống công nghiệp, GS-C25 là ký hiệu chuẩn của mã vật liệu thép đúc carbon (Cast Steel) sản xuất theo hệ thống tiêu chuẩn DIN của Đức. Trong bảng mã phân hạng vật liệu Châu Âu, mác thép này tương đương hoàn toàn với mã số 1.0619 hoặc tên gọi GP240GH.

Cấu trúc ký hiệu được phân tích chuẩn kỹ thuật như sau:

• G (Gussstahl): Chỉ dòng thép được chế tạo bằng phương pháp đúc nguyên khối.
• S (Stahl): Thép carbon chịu lực và chịu nhiệt.
• C25: Hàm lượng Carbon định danh trong hợp kim đạt khoảng 0,18–0,23%.

Vật liệu GS-C25 được ứng dụng đúc nguyên khối phần thân van (Body), nắp van (Bonnet) và cổ van (Gland), mang lại khả năng chịu áp lực lớn và chống va đập cơ học vượt trội so với các dòng gang đúc thông thường.

1.2. Bảng so sánh vật liệu GS-C25 (1.0619) với Gang dẻo (JS1049)

Để tránh nhầm lẫn khi lựa chọn van cho hệ thống hơi nóng hoặc đường ống công nghiệp, dưới đây là bảng so sánh trực quan giữa thép đúc GS-C25 và gang dẻo JS1049:

2. Tiêu chuẩn kỹ thuật vật liệu ký hiệu GS-C25 là gì?

2.1. Thành phần hóa học & Tính chất cơ lý của thép GS-C25

Chất lượng chịu nhiệt và áp lực của van thép GS-C25 phụ thuộc chặt chẽ vào tỷ lệ phối trộn nguyên tố hóa học và quy trình xử lý nhiệt theo Datasheet kỹ thuật:

• Thành phần hóa học (% khối lượng):


• Carbon (C): 0.18 – 0.23% (giúp tăng độ bền cứng mà vẫn đảm bảo tính dẻo đúc).
• Silicon (Si): 0.30 – 0.60% (khử oxy và tăng khả năng chịu lực).
• Manganese (Mn): 0,50–1,20% (tăng độ cứng và độ bền kéo).
• Phosphorus P ≤ 0,03%, S ≤ 0,02% (khống chế ở mức cực thấp để tránh hiện tượng giòn nóng/giòn nguội).
• Chromium (Cr): ≤ 0.30%.
• Đặc tính cơ lý & Quy trình nhiệt luyện:


• Độ bền kéo (Tensile strength): 420–600 MPa
• Giới hạn chảy (Yield strength): đạt ≥ 240 MPa.
• Chế độ xử lý nhiệt (Heat Treatment): Phải trải qua đầy đủ các công đoạn Ủ (Annealing), Tôi (Quenching), Ram (Tempering), Thường hóa (Normalizing) và Tôi + Ram (Q & T) để loại bỏ ứng suất dư sau khi đúc.

2.2. Kết cấu chi tiết trên van cầu thép GS-C25 Bellow Seal

Sự vượt trội của dòng van cầu thép GS-C25 chuẩn DIN không chỉ nằm ở vật liệu vỏ đúc mà còn ở sự kết hợp của các bộ phận cấu thành chịu lực cao. Các bộ phận cấu thành dòng van cầu thép ký hiệu GS-C25 là gì?

Tay quay (Handwheel) - Trục van (Stem) (Thép X20Cr13 / 1.4021) - Cụm niêm phong Bellows (Ống gấp Inox SS304) -  Đĩa van & Ghế van (Thép X20Cr13 + Stellite)- Thân van (Body GS-C25)

1. Bộ làm kín dạng ống gấp (Bellows): Chế tạo hoàn toàn bằng inox SS304 hình xếp nếp. Thiết kế này tạo ra lớp niêm phong kín khít tuyệt đối, loại bỏ hoàn toàn nguy cơ rò rỉ lưu chất hơi nóng hay chất độc hại ra môi trường qua đường trục van.
2. Đĩa van (Disc) & Ghế van (Seat): Sử dụng thép không gỉ X20Cr13 / 1.4021 (hoặc A105 Cr13). Bề mặt đệm bịt kín được hàn đắp hợp kim cứng gốc Cobalt (Stellite) giúp tăng tối đa khả năng chống mài mòn và ăn mòn dòng chảy.
3. Trục van (Stem): Làm từ inox X20Cr13 / 1.4021, trải qua quá trình tôi luyện, làm nguội và thấm nitơ bề mặt để gia tăng độ cứng, chống ma sát và chống ăn mòn.
4. Gioăng đệm & Đệm chèn cổ trục (Gasket & Packing): Gioăng nắp van kết hợp giữa Graphite + SS304, lớp đệm packing bằng Graphite nguyên chất chịu nhiệt cao.
5. Bu-lông & Đai ốc liên kết: Sử dụng bu-lông mác A193-B7 và đai ốc mác A194-2H chịu tải lực nén mặt bích lớn.
6. Tiêu chuẩn thiết kế & Thử nghiệm: Van sản xuất tuân thủ tiêu chuẩn thiết kế DIN 3356, áp suất thử vỏ (Shell test) đạt mức tối đa 9.6 MPa (96 bar).

3. Quy trình lựa chọn và lắp đặt van ký hiệu GS-C25 là gì?

Để đảm bảo van cầu thép GS-C25 vận hành an toàn và đạt tuổi thọ tối đa trên đường ống, kỹ sư vận hành cần tuân thủ nghiêm ngặt quy trình 6 bước sau:

[Bước 1: Khảo sát thông số] ──► [Bước 2: Kiểm tra ký hiệu thân] ──► [Bước 3: Xác định mặt bích]

                                                                          │

[Bước 6: Thử áp & Đưa vào vận hành] ◄── [Bước 5: Lắp đúng chiều] ◄── [Bước 4: Kiểm tra Bellows]

• Bước 1: Khảo sát thông số làm việc của hệ thống


• Đo đạc và xác định chính xác nhiệt độ làm việc thực tế (đạt ngưỡng đến 350°C–425°C hoặc 600°C) và áp suất vận hành (PN16, PN25, PN40, PN100).
• Kiểm tra tính chất lưu chất (hơi nóng, dầu truyền nhiệt, khí nén hay xăng dầu) để chọn cấu hình phù hợp.
• Bước 2: Kiểm tra ký hiệu đúc nổi trên thân van


• Quan sát trực tiếp mặt ngoài thân van: Phải có chữ đúc nổi GS-C25, logo thương hiệu nhà sản xuất, áp lực danh nghĩa (PN) và kích thước danh nghĩa (DN15 - DN350/DN400).
• Bước 3: Xác định tiêu chuẩn mặt bích kết nối


• Kiểm tra tiêu chuẩn kết nối mặt bích trên thân van (sản xuất chuẩn DIN hoặc BS). Đối chiếu đường kính ngoài, đường kính tâm lỗ bu-lông và số lỗ bu-lông với mặt bích chờ của đường ống.
• Bước 4: Kiểm tra cụm niêm phong Bellow Seal & Đĩa van


• Trước khi lắp, kiểm tra phần ống gấp inox SS304 bên trong cổ van. Xoay nhẹ tay quay (Handwheel) để kiểm tra hành trình nâng/hạ của đĩa van X20Cr13 xem có bị kẹt hay không.
• Bước 5: Tiến hành lắp đặt van đúng chiều dòng chảy


• Quan sát mũi tên chỉ hướng dòng chảy được đúc nổi trực tiếp trên thân van. Lắp đặt sao cho chiều di chuyển của môi chất đi từ dưới đĩa van đi lên đúng theo nguyên lý đóng/mở hành trình thẳng.
• Bước 6: Thử áp lực hệ thống và vận hành chạy thử


• Tiến hành thử áp suất tĩnh toàn hệ thống (Áp suất thử vỏ có thể đạt tới 9.6 MPa) để xác định độ kín của gioăng chì Graphite. Sau đó mở van chạy thử tải hơi/nhiệt để đánh giá độ ổn định.

4. Yếu tố ảnh hưởng và sai lầm thường gặp khi sử dụng van thép GS-C25

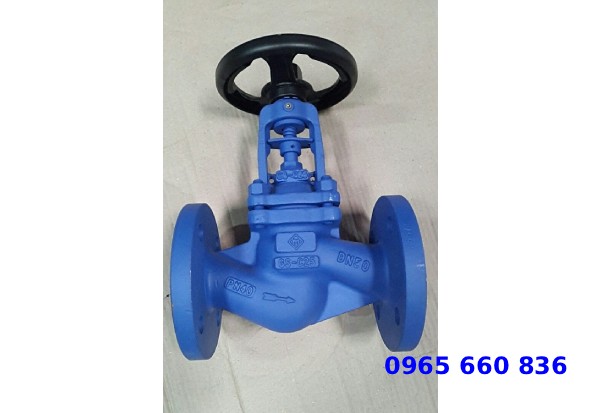

Ký hiệu kỹ thuật GS-C25 trên van

Trong thực tế vận hành tại các nhà máy, kỹ sư thường mắc phải 3 sai lầm nghiêm trọng sau làm giảm tuổi thọ van thép GS-C25:

1. Nhầm lẫn giữa thép đúc GS-C25 và gang dẻo JS1049:


• Hậu quả: Gang dẻo JS1049 chỉ chịu được nhiệt độ tối đa 350°C, trong khi thép đúc GS-C25 chịu tới 450°C tùy nhà sản xuất và điều kiện. Nếu nhầm lẫn đưa van gang dẻo vào tuyến ống dầu nóng hoặc hơi quá nhiệt >350°C sẽ dẫn đến hiện tượng biến dạng, nứt vỡ thân van do quá nhiệt.
2. Lắp đặt ngược chiều dòng chảy:


• Hậu quả: Lắp ngược chiều mũi tên đúc trên thân van làm đảo ngược áp lực dòng chảy. Áp lực lưu chất thay vì hỗ trợ ép đĩa van sẽ đẩy ngược vào cụm Bellow Seal inox SS304, làm rách ống gấp inox và hư hỏng van nhanh chóng.
3. Bỏ qua kiểm tra chỉ báo vị trí trục van & không bôi trơn định kỳ:


• Hậu quả: Van cầu GS-C25 được trang bị bộ chỉ báo vị trí trực quan (Visual position indicator) trên trục. Việc không theo dõi chỉ báo khiến người vận hành dễ siết quá tay khi van đã đóng hết hành trình. Ngoài ra, bỏ qua việc bôi trơn ren trục van khiến trục inox X20Cr13 bị ma sát xước và kẹt cứng.

Việc hiểu rõ Ký hiệu GS-C25 là gì? không đơn thuần là công việc tra cứu thuật ngữ kỹ thuật, mà là chìa khóa then chốt giúp các kỹ sư vận hành và cán bộ vật tư làm chủ hệ thống đường ống công nghiệp. Vật liệu thép đúc carbon GS-C25 (chuẩn DIN EN 1.0619 / GP240GH) sản xuất theo tiêu chuẩn DIN 3356 mang lại giải pháp chịu áp lực từ PN16 đến PN40/PN100 và nhiệt độ vận hành từ –10°C đến +400°C (đạt tối đa 425–450°C tùy nhà sản xuất và điều kiện).

Kiểm soát chặt chẽ thông số vật liệu, kết cấu niêm phong Bellows SS304 và tuân thủ đúng quy trình lắp đặt 6 bước sẽ giúp nhà máy phòng ngừa tuyệt đối nguy cơ rò rỉ lưu chất, hạn chế thời gian dừng tuyến ống ngoài kế hoạch và tối ưu hóa chi phí bảo trì dài hạn.

Mỗi hệ thống hơi nóng, dầu truyền nhiệt hay hóa chất đều có những yêu cầu khắt khe riêng về áp suất, nhiệt độ và tiêu chuẩn kết nối mặt bích. Lựa chọn đúng cấu hình van ngay từ đầu chính là khoản đầu tư thông minh nhất cho độ bền của công trình.

Bằng kinh nghiệm thực chiến nhiều năm trong ngành van công nghiệp và thiết bị đường ống, Đội ngũ kỹ thuật Thuận Phát luôn sẵn sàng đồng hành cùng bạn:

• Tư vấn giải pháp & Khảo sát kỹ thuật: Hỗ trợ tính toán thông số PN/DN, tư vấn vật liệu và tiêu chuẩn bích phù hợp nhất với thực tế vận hành của nhà máy.

• Cung cấp hồ sơ chứng chỉ minh bạch: Đầy đủ chứng chỉ CO/CQ, Bảng test áp suất tĩnh (Shell test) và Datasheet kỹ thuật chính hãng.
